化工设备常用零部件

5.1 概述

化工设备零部件的种类和规格较多，但总体可以分为两类：一类是通用零部件；

另一类是

图5-1 管壳式换热器装

各种典型化工设备的常用零部件。 5.1.1 化工设备的通用零部件

在化工设备中常使用的作用和结构相同的零部件称为通用零部件，如图5-4所

示的筒体、封头、支座、法兰、人（手）孔、视镜、液面计及补强圈等。

图5-2 化工设备图的图面安排

图5-3 化工设备图的图面安排(二)

1．筒体

筒体是化工设备的主体结构。筒体一般由钢板卷焊成形，当直径小于500 mm

时，可直接使用无缝钢管。筒体较长时，可由多个筒节焊接组成，也可用设备法兰

连接组装。筒体的主要尺寸是公称直径（公称直径是指筒体内径，但当采用无缝钢

管作筒体时，公称直径是指筒体外径）、高度（或长度）和厚度。厚度由强度计算决

定，公称直径和高度（或长度）应考虑满足工艺要求确定，而且公称直径应符合《压

力容器公称直径》国家标准中规定的尺寸系列。

筒体的标记方法如图5-5所示。 DN × H（L）=

标记示例

公称直径1000 mm、厚度10 mm、高2000 mm的筒体标记为：

“筒体 DNl000×10，H=2000 GB 9019-88”

2．封头

封头是设备的重要组成部分，它与筒体一起构成设备的壳体。封头与筒体可以

直接焊接，形成不可拆卸的连接；也可以分别焊上法兰，用螺栓、螺母锁紧，构成

可拆卸的连接。常见的封头形式有球形、椭圆形、碟形、锥形及平板形等，如图5-5

所示。这些封头多数已经标准化，椭圆形封头的规格和尺寸系列可参见附录中表

5-2。

封头的标记方法如图5-6所示。

图5-4 化工设备中常用零部件

名称 公称直径，mm 筒体高度（H）或长度（L），

筒体厚度，mm 标准号

图5-5 筒体的标记方

DN ×

标记示例

公称直径1000 mm、厚度10 mm的椭圆形封头标记为：

“椭圆形封头 DNl000×10 JB/T 5535—1995”

中国石化集团兰州设计院标准 SLDI 333C06-2001

0 新制定 全部 顾 英 张彦天 郑明峰 2002.04.01

修改标记 简 要 说 明 修改

页码 编制 校核 审核 审定 日期

2001-01-08 发布 2001-01-15 实施

中国石化集团兰州设计院 夹套管设计规定 目 录

第一章 总则

第二章 夹套管设计一般规定

第三章 夹套管的安装

第一章 总则

第1.0.1条 本规定适用于新建石油化工装置中夹套管的设计。

第1.0.2条 需设置夹套管的管段及夹套内使用的伴热介质应按工艺管道仪表控制流程图（PID）的规定进行配管设计。

第1.0.3条 有特殊要求的夹套管，应按具体工程设计统一规定进行设计，可不执行本规定。采用专用法兰时，应单独编制具体数据库和相应制造图。

第二章 夹套管设计一般规定

第2.0.1条 夹套管的设计条件应符合PID和“管道索引表”的要求，并按《配管材料设计及选用规定》和《管道柔性设计规定》进行设计。

第2.0.2条 夹套管的型式应按下列原则确定：

一、输送介质的凝固点在50～100℃的工艺管适宜采用“内管焊缝外露型”夹套管。见图2.0.2-1。

二、输送介质的凝固点高于100℃的工艺管道宜采用“内管焊缝隐蔽型”夹套管。见图2.0.2-2。

三、输送有毒介质的工艺管道应采用“内管焊缝外露型”夹套管。

图2.0.2-1 内管焊缝外露型 图2.0.2-2 内管焊缝隐蔽型

第2.0.3条 除非另有规定，夹套管的外管与内管尺寸宜按表2.0.3选用。

内管与外管的组合尺寸 表2.0.3

sw6计算是窄面整体（或带颈松式）法兰计算，是一种基于膨胀节波纹管材料形态退火态和成形态的计算方法。具体半圆盘管夹套规格计算如下：

设计压力pc=0.450MPa。

设计温度t=0℃。

材料名称Q345R。

许用应力[σ]=189.0MPa。

材料名称16Mn，许用应力[σ]=178.0MPa。

材料名称35CrMoA，许用应力[σ]=228.0MPa。

螺栓根径d=20.8mm。

螺栓数量n=Di/d=600/20.8=29。

螺栓直径b=螺栓根径d=20.8mm。

螺栓预紧力Wp=π×d×1.05×[σ]=3.14×20.8×1.05×228=15364N。

螺栓总截面积Am=π×d^2/4=3.14×20.8^2/4=3377mm^2。

实际使用螺栓总截面积Ab=Am=3377mm^2。

此外，法兰的计算还包括垫片、螺栓、法兰等部分，具体可参考《压力容器法兰应用技术规范》（GB150-98）。如需更多sw6计算半圆盘管夹套规格相关的信息，建议查阅相关资料或咨询专业人士获取帮助。

精心整理

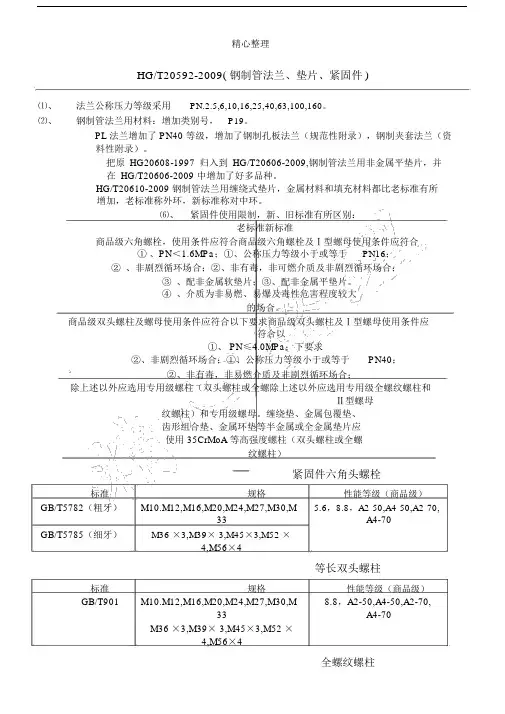

HG/T20592-2009( 钢制管法兰、垫片、紧固件 )

⑴、 法兰公称压力等级采用 PN.2.5,6,10,16,25,40,63,100,160。

⑵、 钢制管法兰用材料：增加类别号， P19。

PL 法兰增加了 PN40 等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。

、 把原 HG20608-1997 归入到 HG/T20606-2009,钢制管法兰用非金属平垫片，并在 HG/T20606-2009 中增加了好多品种。

HG/T20610-2009 钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。

⑹、 紧固件使用限制，新、旧标准有所区别： 老标准新标准 商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合 ① 、PN＜1.6MPa；①、公称压力等级小于或等于 PN16；

② 、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；

③ 、配非金属软垫片；③、配非金属平垫片。 ④ 、介质为非易燃、易爆及毒性危害程度较大

的场合。

商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以

①、 PN≤4.0MPa；下要求

②、非剧烈循环场合；①、公称压力等级小于或等于 PN40；

②、非有毒，非易燃介质及非剧烈循环场合；

除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母 纹螺柱）和专用级螺母。缠绕垫、金属包覆垫、 齿形组合垫、金属环垫等半金属或全金属垫片应

使用 35CrMoA 等高强度螺柱（双头螺柱或全螺 纹螺柱）

紧固件六角头螺栓

标准 规格 性能等级（商品级）

GB/T5782（粗牙） M10.M12,M16,M20,M24,M27,M30,M 5.6，8.8，A2-50,A4-50,A2-70, 33 A4-70
