楼宇对讲门禁系统解决方案

对讲系统简介：

楼宇对讲系统是在各单元口安装防盗门，楼宇出入口的对讲主机、电控锁、闭门器及用户家中的对讲分机通过专用网络组成，以实现访客与住户对讲，住户可遥控开启防盗门，各单元梯口访客再通过对讲主机呼叫住户，对方同意后方可进入楼内，从而限制了非法人员进入。

方案设想：

a、采用非可视非联网对讲系统设计，约每户230元左右。

b、采用非可视小区内联网对讲系统设计，约每户260元左右。

c、采用可视非联网对讲系统设计，约每户500元左右。

d、采用可视小区内联网对讲系统设计，约每户850元左右。

下面是非可视对讲门禁系统的详细介绍：

1、系统结构:

系统由单元主机、室内分机、译码器、不间断电源、电控锁、闭门器等组成。业主室内安装通话分机，对访客进行对话，由业主遥控开锁。

2、系统功能与特点：

选型品质精良、配置科学耐用、系统结构合理、布线精简且维护方便、整体性能与价格达到最优化组合。 符合目前对讲系统智能化、模块化，配置自由化、一体化、兼容化的发展趋势。 室外主机采用微电脑芯片控制各种呼叫、回铃、提挂机、通话、开锁等工作状态。智能化程度高，电路稳定、可靠。 主机采用铝合金压铸面板，并配以先进的表面处理工艺，经久耐用，美观大方。 主机控制部份以微控制器芯片为核心，并配备UPS不间断电源，以确保停电状态下系统能稳定运行，同时静态功耗极低，整机静态功耗仅0.1W。 系统的语音传输均采用无损侦听发码技术，确保不会产生信息传送冲突、漏失，因此不会产生对所传信息的破坏或丢失，同时在该系统中也采用了多种检错措施（如奇偶校验，CRC循环冗余检错）使得语音信号的传递准确无误。 在小区内单元门厅处装置具有电控锁、闭门器、对讲主机系统，住户住宅内设置楼宇对讲用户机。

来访者可通过楼梯口的门口主机呼叫楼内住户，住户可以拿起话筒与之通话，并决定接受或拒绝来访；住户同意来访者进入后，遥控开启楼门电控锁，允许来访者进入用户单元。 每个单元梯口出入口安装的室外主机用于呼吁住户，监视门口状况等操作。每台主机均采用多线连接。每单元电源由两台不间断的电源集中供给，可满足宽电压范围内工作，同时也减少了工频对系统的干扰。

3、主要元器件性能描述：

非可视主机：系统采用铝合金拉丝压铸面板，并配以先进的表面处理工艺，经久耐用，绸之路美观大方。采用大型LED数码管更显豪华气派，可直接呼叫室内机并通话，门口机按键夜间背光补 偿，内曹防水设计。 键盘配以夜光照明，方便访客使用系统；主机抗撞击，防水效果极佳

非可视室内分机：主要功能：接受呼叫、对讲、遥控开启单元门电控锁。 主要参数： 工作电压：DC18V 待机功耗：0.25W工作最大功耗：9.3W 外型尺寸 ：200mm×220mm

楼层译码器：楼层译码器接收来自分机的呼叫信号，选择接通某个分机。可视系统中增加的四条总线不需经过楼层控制器。

电控锁：开锁电压：≥12V；工作电流：＜3A功 率：≥12W； 安装尺寸：94×80开锁触发时间：≥100ms.

4、工程实施：所有材料、设备的提供及工程施工将严格按照设计方案和有关规范，高标准，严要求。如有变动，将提前通知有关项目负责人，经批准后方可变动执行。我公司内部聚集了一批专门从事网络和布线系统的工程技术人员，主持和参与了大型工程的实施，在综合布线领域有丰富的经验和独到的见解。我公司所重视的第一个问题就是工程质量。从工程一开始，我们就指定了一系列的工程管理规章、工程管理表格，工程工序流程。测试技术文件，一直到最后的完工文档等保证措施. 5、系统配件详细列表：

产品图片 产品型号 功能特点 数量 单价 总价格 备注

安宝乐ABL-803K 铝合金面壳,夜视透光字粒，美观大方

进口开关按键，防水，防尘寿命长

可呼叫本单元内任一住户分机

可接分机容量9999户（可扩展）

同一单元可接多台主机

动态检测故障和隔离保护功能

可增设IC/ID卡门禁和无线遥控开锁功能

上电与断电两种开锁方式的转换功能

非可视系统配置ABL-1008型解码器

配置ABL-1009型可视楼层平台

具有语音提示引导操作功能

创新的电路设计,通话音质效果完美； 10 800 8000· 数码主机801款

外形尺寸：323*130*43mm

安装尺寸：298*103*30mm

埋墙安装尺寸：

302*113*33mm

安装方式：

嵌入式

安宝乐4.3寸可视分机

ABL-601 高档ABS材料塑料外壳,简洁精致

接收本单元门口主机的呼叫

8首优美真人真唱MP3铃声任意选择

具有可视对讲、开锁功能

主动监视本单元门口机门前图像功能

待机状态下零功耗，节省能源

创新的电路设计,图像清晰,通话音质效果完美 100 280 28000 可视免提分机601款

外观尺寸:

215*195*48mm

安装方式:

壁挂式 安宝乐7寸可视分机ABL-602 高档ABS材料塑料外壳,简洁精致

接收本单元门口主机的呼叫

8首优美真人真唱MP3铃声任意选择

具有可视对讲、开锁功能

主动监视本单元门口机门前图像功能

待机状态下零功耗，节省能源

创新的电路设计,图像清晰,通话音质效果完美 100 380 38000 可视免提分机602款

外观尺寸:

240*160*27mm

安装方式:

壁挂式

楼层保护器

ABL-1008 具有户户隔离功能

视频信号放大、分配、短路隔离保护

视频信号增益自动调节

视频线路阻抗匹配调节

视频电源分配及短路隔离保护

用途：ABL2009系列可视主机配套楼层平台

支持联网呼叫报警功能 30 130 3900 楼层保护器

外形尺寸：140*105*50安装方式：壁挂式

系统电源ABL-18V 金属外壳；

具有交，直流电自动转换及信号指示功能；

具有短路、蓄电池过放电自动保护功能；

具有交流电160-260V大范围稳压功能；

输出电压：18V；输出电流:5A；

可以支持磁力锁开锁控制功能；

主要用途：为可视门禁刷卡型主机供电； 10 180 1800 系统电源

外形尺寸：

218*161*74mm

安装方式:壁挂式 安宝乐电控锁ABL-116A 开锁电压：6V~15V 使用寿命：50万次锁体重量：1100g 开锁电流：1.5A--3A（只需接通1秒即可）灵敏度： 1S 上锁方式：碰撞上锁 10 195 1950 防不锈钢拉丝长130X宽106X高40（mm）

安宝乐闭门器ABL-166A 负功能特点：离品质油压式闭门器，采用优质铝合金压力铸造，造型美观大方；适用于各类金属门、铝合金门、木门；智能楼宇通用型设计，开门不分左右皆可安装 10 155 1550 负荷：45-85KG

标准门宽：1000MM

最大开门角度：≤180度

超五类网线ABL-W06 整套系统连接 2000 2.5 5000 无氧铜国标过30欧测试

设备总价格： 50200

6、保修及非保修期维护:

a．设备：自购买之日起，对系统所有设备提供一年免费保修。

b．系统：自系统调试验收通过之日起，对系统所有设备提供一年免费保修。

c.一年后的有偿服务，免费保修期满后，我们将对所有产品提供终身维护。

d.服务响应时间24小时,公司设有售后服务中心，为客户提供电话即时响应，我方承诺在接到该项目设备发生故障或损坏的报告后，保证在24小时内派专业人员到达现场。解决问题时间保证一般故障在12小时以内得到排除，对于一时无法修复的设备，为了不影响买方的正常运营，我方常备足够的设备备件，在最短的时间给予更换。故障解决时间不超过一个工作日。如发生有缺陷的大量设备和材料的替换，替换保证在三十（30）天内完成。

e.保修须知:

下列情况之一，不实行免费保修：

⑴ 超过免费保修期的；

⑵ 未按产品使用说明书要求使用、维护、安装而造成损坏的；

⑶ 非我公司授权维修服务者拆修造成损坏的；

⑷ 擅自涂改保修凭证的；

⑸ 保修凭证上的产品型号或编号与实物不相符合的；

⑹ 因不可抗力造成损坏的。

合集下载

智慧楼宇-楼宇系统解决方案

智慧楼宇-楼宇系统解决方案

智慧楼宇:楼宇系统解决方案

一、可视对讲系统

1、系统概述

楼宇可视对讲系统作为楼宇智能化的一部分已成为住宅建设的一个有机组成，在住在小区的安全防范中起到积极的作用。

经历十几年的发展，楼宇对讲系统已由最初单户型、单元型发展到现的在总线联网型。联网型楼宇可视对讲系统主要针对顺景家园的出入口和单元梯口进行防护，采用联网方式，在可视化的基础上，实现住户与管理中心、入口的三方通话。

1）系统选用

顺景家园为智能化建筑，实行封闭式管理，楼宇可视对讲是占顺景家园智能化系统投资较大的系统，其选用系统的定位应为经济、高效、易用、可扩展性。

应支持访客二次确认模式

第一级：入口设置彩色区口围墙机，访客通过可视区口机呼叫住户，并由住户通过可视室内机对访客进行身份确认。

第二级：每个单元门口安装通用梯口机，住户通过可视室内分机控制单元门口的进入。

2）系统的配置需求

管理中心：

在管理中心安装一台彩色可视管理中心机，管理中心机通过系统连线与室内机连接，可以完成用户、中心双方的互相呼叫、通话功能，管理中心可以给用户室内分机发布信息。

3）楼栋单元门口：

在每个单元楼栋门口安装一台带摄像头的彩色或者黑白带有门禁功能的访客对讲梯口机，为楼内住户认开锁并允许访客进入该单元楼栋的门。住户既可以监视该栋梯口的情况，也可以和管理中心直接通话。住户可设置个人开锁密码，实现出入单元梯口的密码开锁。同时单元梯口机具备门禁刷卡功能，住主通过已设定好的ID（或IC卡）实现门禁刷卡开锁。

4）用户室内机：

在每个用户室内安装一个带监视功能的用户室内机,此机有多种功能，不但能开门锁，还能在免提的情况下，直接呼叫管理中心。

系统布线

系统全面采用单一五类线连接，标准的RJ45网络接口。

3、系统选型： AS-780系列彩色可视对讲系统 彩色楼宇可视对讲系统采用美国原装进口芯片，为系统的整个运行打下了坚实的平台。结合台湾先进传输技术理念和以太网传输技术整合型成了一套适用于大型楼宇可视对讲联网系统。

一套非常详细的楼宇对讲系统设计方案

一套非常详细的楼宇对讲系统设计方案

一、引言

随着科技的快速发展和智能化趋势的加强，楼宇对讲系统作为现代化建筑的重要组成部分，对于提升楼宇安全性和居住体验具有重要意义。本设计方案旨在提出一套详细、实用的楼宇对讲系统方案，以满足不同楼宇的需求，提供安全、便捷、高效的通信服务。

二、系统概述

本楼宇对讲系统采用先进的数字技术和网络技术，实现楼宇内部、楼宇与楼宇之间、楼宇与外部世界的实时通信。系统具备高清音视频通信、智能识别、远程控制等功能，同时兼容多种通信协议，确保系统的兼容性和可扩展性。

三、系统组成

1. 前端设备：包括门禁控制器、室内机、室外机、音视频采集设备等。前端设备负责实现用户与系统的交互，提供高清音视频通信、身份识别、门禁控制等功能。

2. 传输网络：采用高速、稳定的局域网或广域网，确保音视频数据的实时传输和通信质量。

3. 平台软件：具备强大的管理和控制功能，实现用户管理、设备管理、通信管理、报警管理等功能。

四、系统功能

1. 高清音视频通信：支持高清音视频信号的采集、传输和显示，提供清晰、流畅的通信体验。

2. 智能识别：采用人脸识别、指纹识别等生物识别技术，实现快速、准确的身份认证。

3. 门禁控制：实现楼宇门禁的自动控制，支持多种开门方式，如密码、刷卡、生物识别等。

4. 远程控制：支持远程开锁、监控、对讲等功能，方便管理人员进行远程管理和监控。

5. 报警管理：具备报警功能，如非法入侵、火灾等异常情况发生时，系统能够自动报警并通知相关人员。

五、系统特点

1. 先进性：采用先进的数字技术和网络技术，确保系统的先进性和可靠性。

2. 实用性：系统具备丰富的功能，满足不同楼宇的需求，提供安全、便捷、高效的通信服务。

3. 兼容性：系统兼容多种通信协议和设备，方便与其他系统进行集成和扩展。

4. 易用性：系统操作简单、界面友好，方便用户快速上手和使用。

六、实施步骤

1. 需求分析：根据楼宇的实际情况和需求，分析系统应具备的功能和特点。

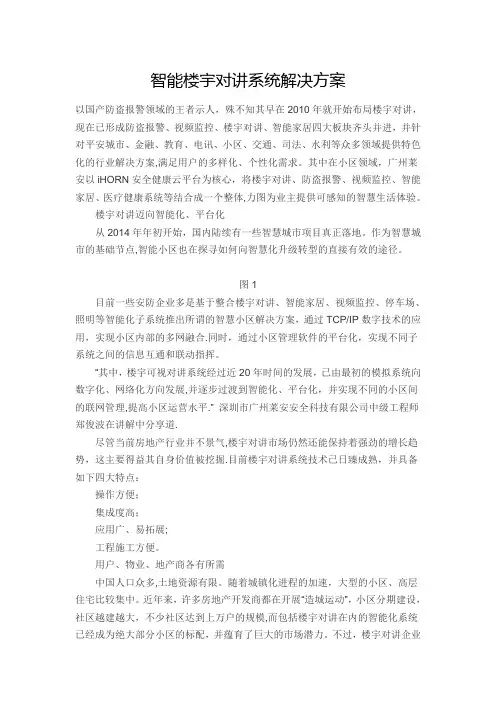

智能楼宇对讲系统解决方案
