ARTDrive L

转矩矢量电梯专用变频器

使用手册 2 / 29 SIEI 操作手册

安全须知

注意!

根据EEC标准,只有在检查确认机器是那些符合89/392/EEC条款的设备制造的后,Avy及其附件才可以使用。

警告-电气击伤和烧伤危险

当时用某些仪器比如示波器去测量带电设备时,示波器的外壳必须接地,而且应使用差分放大输入。在选择探头,调试示波器时应格外小心这样才能安全读数。为进行正确操作及调试,仔细阅读仪器生产厂家的操作手册。

警告-火灾和爆炸危险

火灾和爆炸通常是由把传动装置放置在危险的地方,比如充满易燃易爆气体或粉尘的地方。传动装置应放置在远离危险的地方,即便使用那些可以在以上地点使用的电机。

警告-扭伤

不正确的抬举方式可能造成严重的人身伤害。只有经过培训的专业人员使用适当的装置进行以上操作才是可取的。

注意!

传动装置的接地和电机的接地必须遵守标准。

警告

在装置上电前把盖板放回原处。否则可能导致死亡或严重伤害。

警告

变频调速传动装置是用于工业现场安装的电气设备。在使用过程中装置的部分是带电的。因此,电气安装和设备的开盖操作应由合格的专业人员进行。电机和传动装置的不正确安装将导致人身和设备的损坏。传动装置本身未带电机超速保护。必须严格遵守手册中的指示和当地及国家的有关适用规定。

小心

且勿连接到超过技术指标允许的电压波动范围的供电电源上。如果过高的电压加在传动装置上将有可能损坏内部器件。

小心

没有接地导线的条件下切勿操作传动装置。电机外壳的接地应使用一根区别于其他接地柱的接地柱,这样可以避免噪声耦合。接地连线的截面积应符合NEC标准或CEC标准。连接可以采用3 / 29 UL列出的或CSA认可的闭环端子连接,这样可使用相应的序列规格。施工时应使用生产厂家认可的压弯工具。

小心

不要在传动装置端子或控制电路端子上进行绝缘测试。

小心

因为环境温度将影响装置的寿命和可靠性,所以不要在超出允许温度的地点安放装置。在104°F(40℃)或以下温度时请保持通风。

小心

当传动装置出现故障报警时,请仔细阅读本书的故障解决章节。在解决了问题后再恢复操作。切勿通过外部自动复位故障。

小心

当需要打开传动装置时请确认已移走的多余物品。(否则有可能附着在风机或通风通道中造成传动装置过热)。

小心

传动装置必须安装在防火材料上。当装置运行时,装置的冷却部件的温度有可能达到194°F(90℃)。

1.1 概要说明

SIEI ARTDriveL变频器是电梯控制部分专用的最新一代矢量控制器。

该系列产品有强适应性、操作简易、运行性能高的主要特点。控制类型多样(矢量、无刷、4 / 29 无传感器或V/F控制)的选择使得该设备可用于各种不同的用途。

DGFC lift + WIN + DRIVE开发软件是现代化的控制系统,它使得个性化应用不尽相同。安装在转换器的“DGFC lift“功能卡可形成一个快速、灵活而个性化的应用接口。

可提供现场总线将变频器连接到外部网络,例如:PrifiBus和DeviceNet。

1.2 电气系统的抗干扰保护

SIEI ARTDriveL变频器会辐射高频电磁波对周围电器设备造成干扰。为此,可采用如下措施减少干扰:

— 将变频器安装在金属柜中

— 屏蔽电机电缆

电缆屏蔽层在变频器侧接PE端,在电机侧接机壳,接触面要大。屏蔽层不能用作保护接地线。屏蔽层不能有中断,尽可能接近变频器和电机接地或屏蔽排。

— 要有良好的接地(星形接地,10mm2以上)

— 使用干扰滤波器

1.3 变频器干扰保护

变频器有一定的抗干扰能力,采取如下措施以加强设备安全抗干扰性能:

— 如果有大的对电网产生干扰的设备(如补偿装置,高频炉等)。

— 对感性设备元件(如电磁阀,继电器,电磁铁)设置阻容吸收或释放回路。

— 按照接线指导配线,避免感性和容性耦合。使用双绞线抗感性干扰电压,使用屏蔽线防止容性干扰电压。屏蔽绞线为实现信号的隔离和抗强电干扰发挥最好的作用。

1.4 ARTDriveL变频器的不同操作模式:

— 通过驱动器的控制端子

— 通过操作面板控制

— 通过PC程序和RS485接口控制

— 通过通讯总线控制

— 通过PC设置工具控制

1.5 标识代码

5 / 29

功率端子连接图 6 / 29

2 变频器端子结构图 7 / 29

3 端子功能说明图 8 / 29

4 运行曲线图

4.1 标准驱动时序图 9 / 29

5 编码器接线

跳线S17决定禁止或者允许读C通道脉冲。为了正确检测编码器丢失脉冲报警必须正确跳线。

S17 ON:channel C(index)reading=ON 10 / 29 S17 OFF:channel C(index)reading=OFF

如果编码器没有提供0通道,则S17=OFF

正弦或者增量编码器XE接口排列

名称 功 能 输入/输出 最大电压 最大电流

PIN1 B- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN2 +8V

PIN3 C+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN4 C- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN5 A+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN6 A- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN7 0V 输出

PIN8 B+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN9 +5V 输出 +5V 200mA

PIN10 E+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN11 E- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN12 F+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN13 F- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量

PIN14 G+ 输入 5V数字量或1V PP模拟量 10mA数字量

PIN15 G- 输入 5V数字量或1V PP模拟量 10mA数字量

注:有齿轮上请选用增量型编码器(建议分辨率为1024)

无齿轮上请选用正余弦编码器(建议分辨率为2048)

只有V3.3版本的控制板提供+8V电压

无齿轮编码器接线示例图:

注:编码器型号Heidehain(海德汉)ERN 1387

分辩率:2048

速 度:0~15000rpm 11 / 29 供应电源:5V±5% max 150mA(withy no load)

20℃起动转矩:≤ 0.01Nm

Heidehain(海德汉)ERN 1387插针分布图

编码器型号 6b 2a 3b 5a 4b 4a 7b 1a 2b 6a 1b 7a 5b 3a

A B R C D

Up+5V +5V

sensor 0V 0V

sensor + - + - + - + - +

-

Green yellow Blue Red gray pink white Brown black violet Gray

/pink Blue

/red White

/green Brown

/green

ERN1387 Pin5 Pin6 Pin8 Pin1 Pin3 Pin4 Pin11 Pin10 Pin12 Pin13 Pin9 Pin7

ERN487 Pin5 Pin6 Pin8 Pin1 Pin3 Pin4 Pin10 Pin11 Pin13 Pin12 Pin9 Pin7

注:Pin1~pin13为变频器编码器接口端

同步电机变频器的跳线为:S11~S16为ON,S18~S23跳为A(对SESC型的编码器)。

对异步电机的编码器接线:(建议使用内密控SBH-1024-2MD编码器)

A A- B B- C C- 0V +5V

变频器编码器接口端 Pin5 Pin6 Pin8 Pin1 Pin3 Pin4 Pin7 Pin9

注:如需要接C相则变频器S17跳线为ON,如编码器无C相,则变频器S17跳线为OFF

以上的编码器接口都是15针的VGA接口.

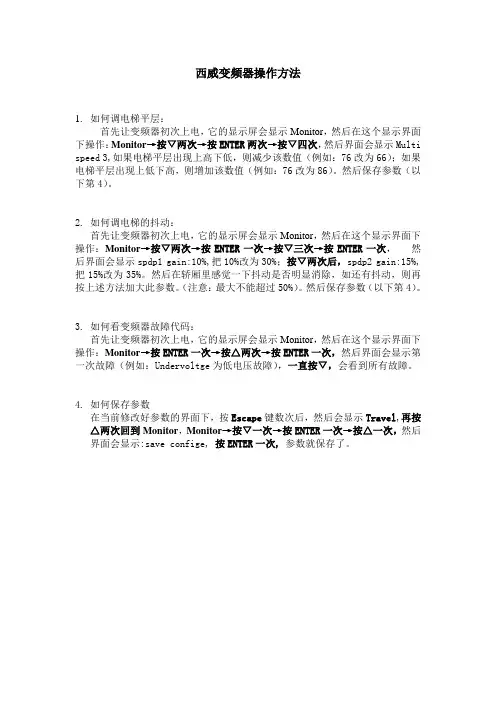

6 面板操作

操作面板包括两行16位LCD显示、7个LED及9个功能键组成。主要使用如下:

— 控制传动装置,前提是已经编程设定

— 增加和减小速度及点动

— 在操作过程中显示电压、速度及报警等功能

— 设置参数和进入指令
