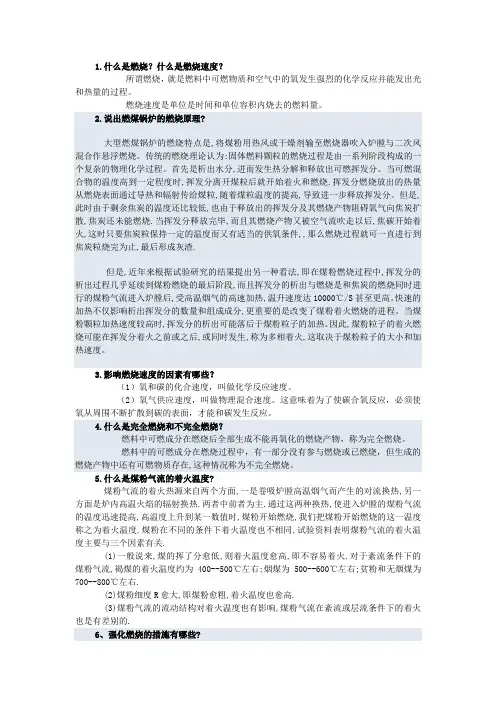

锅炉基础知识

锅炉基础知识 培训教材

I

目 录 第一节 常用标准 …………………………………………………………………………1 一 常用锅炉产品相关国家标准、行业标准代号………………………………………1 二 锅炉生产制造相关标准………………………………………………………………1 第二节 常用数据、符号 …………………………………………………………………3 一 常用化学元素符号……………………………………………………………………3 二 常用材料密度…………………………………………………………………………3 三 常用法定计量单位及换算……………………………………………………………4 四 强度（应力）及压力（压强）单位换算……………………………………………5 五 工业锅炉用煤分类……………………………………………………………………6 六 能源平均低位发热量和折算标准煤系数……………………………………………6 七 1kg燃料需要的理论空气量及实际空气量…………………………………………6 八 1kg燃料产生的理论烟气量及实际烟气量…………………………………………7 九 蒸汽锅炉水压试验压力………………………………………………………………7 十 热水锅炉水压试验压力………………………………………………………………8 十一 民用建筑供暖设计热指标…………………………………………………………8 十二 工业蒸汽锅炉 参数系列…………………………………………………………8 十三 热水锅炉 参数系列………………………………………………………………9 第三节 锅炉基本知识………………………………………………………………………10 一 工业锅炉产品型号组成方法…………………………………………………………10 二 锅炉工作原理…………………………………………………………………………12 三 锅炉各部件的工作原理………………………………………………………………16

第四节 常见锅炉结构性能介绍……………………………………………………………23

一 WNS系列卧式燃油（气）锅炉结构性能介绍 ………………………………………23 二 SZL系列双锅筒纵置式燃煤锅炉结构性能介绍 ……………………………………24 三 LSS系列立式燃油（气）贯流式锅炉结构性能介绍 ………………………………25 第五节 常见配套仪器、仪表、阀门的性能介绍…………………………………………26 一 一般压力表……………………………………………………………………………26 二 压力开关………………………………………………………………………………27 三 压力变送器……………………………………………………………………………28 锅炉基础知 II 四 流量计…………………………………………………………………………………28 五 安全阀…………………………………………………………………………………31 六 减压阀…………………………………………………………………………………33 七 电磁阀…………………………………………………………………………………34 八 电动蝶阀………………………………………………………………………………35 第六节 常见配套辅机设备性能介绍及使用维护保养……………………………………37 一 燃气锅炉燃烧器基本介绍……………………………………………………………37 二 离心式通风机…………………………………………………………………………40 三 管道泵…………………………………………………………………………………42 第七节 常见除尘、脱硫脱硝………………………………………………………………43 1

第一节 常用标准 我国现行标准分为国家标准、行业标准、专业标准、部标准，各类标准又分“强制性标准”和“推荐性标准”。“强制性标准”为必须强制执行的标准，“推荐性标准”为不必强制执行的标准，用于产品的推荐性标准允许产品生产方和购买方协商执行。 在标准执行时国家标准为最低标准，行业制定的行业标准、专业标准、部标准应严于国家标准或是等效于国家标准，企业制定的标准应严于国家标准、行业标准或等效于国家标准、行业标准。 国家强制性标准代号：GB； 国家推荐性标准代号：GB/T；

一 常用锅炉产品相关国家标准、行业标准代号 表1.1 我国国家标准、行业标准代号 序号 代 号 意 义 1 2 3 4 5 6 GB GB/T JB HG HJ NB/T 国家标准（强制性标准） 国家标准（推荐性标准） 机械行业标准（含机械、电工、仪器仪表等） 化工行业标准 环境保护行业标准 国家能源局（推荐性标准）

二 锅炉生产制造相关标准 锅炉产品是带有危险性的特殊设备，我国在锅炉的设计和制造方面的相关标准已经比较完善，因此在生产制造锅炉产品时企业不需编制相应的企业标准，只需按照国家颁布的相关标准实施即可。 表1.2 锅炉生产制造相关标准 序号 标准代号及标准名称 1 2 3 4 5 6 7 8 9 10 11 12

特种设备安全监察条例 TSG G0001-2012 锅炉安全技术监察规程 GB/T753 工业蒸汽锅炉参数系列 GB3166 热水锅炉参数系列 GB13223 火电厂大气污染物排放标准 GB13271 锅炉大气污染物排放标准 GB/T16507 水管锅炉 GB/T16508 锅壳锅炉 JB/T2190 锅炉人孔和头孔装置 JB/T2191 锅炉手孔装置 JB/T4730 承压设备无损检测 JB/T10094 工业锅炉通用技术条件 锅炉基础知 2 13 14 15 16 17 18 19 20

NB/T47014 承压设备焊接工艺评定 TSG G0002 锅炉节能技术监察管理规程 GB/T10863 烟道式余热锅炉热工试验方法 GB/T22395 锅炉钢结构设计规范 JB/T6735 锅炉吊杆强度计算方法 JB/T3223 焊接材料质量管理规程 JB/T9626 锅炉锻件技术条件 NB/T47018 承压设备用焊接材料订货技术条件

第二节 常用数据、符号 锅炉的销售、设计、生产制造及安装调试的过程中会经常使用到很多数据、符号，本节要求员工了解和锅炉产品相关的常用数据、符号，并能熟练的使用。 常用数据、符号如下： 1 常用化学元素符号。 2 常用材料密度。 3 常用法定计量单位及换算。 4 强度（应力）及压力（压强）单位换算。 5 工业锅炉用煤分类。 6 能源平均低位发热量和折算标准煤系数。 7 1kg燃料需要的理论空气量及实际空气量。 8 1kg燃料产生的理论烟气量及实际烟气量。 9 蒸汽锅炉水压试验压力 10 热水锅炉水压试验压力 11 民用建筑供暖设计热指标 以下是具体的常用数据和符号表。 一 常用化学元素符号 表2.1 常用化学元素符号 名称 符号 名称 符号 名称 符号 名称 符号 名称 符号 氢 H 氧 O 磷 P 钒 V 锌 Zn 氦 He 氟 F 硫 S 铬 Cr 钼 Mo 锂 Li 氖 Ne 氯 CI 锰 Mn 银 Ag 铍 Be 钠 Na 氩 Ar 铁 Fe 锡 Sn 硼 B 镁 Mg 钾 K 钴 Co 钡 Ba 碳 C 铝 AI 钙 Ca 镍 Ni 汞 Hg 氮 N 硅 Si 钛 Ti 铜 Cu 铅 Pb 锅炉基础知 3 二 常用材料密度 表2.2 常用材料密度

材料名称 密度 g/cm3(t/m3) 材料名称 密度 g/cm3(t/m3) 材料名称 密度 g/cm3(t/m3)

碳钢 7.8～7.85 铜 8.9 玻璃 2.4～2.6 铸钢 7.8 铅 11.37 尼龙1010 1.04～1.06 合金钢 7.9 铝 2.7 木材 0.4～0.75 续表2.2 常用材料密度 材料名称 密度 g/cm3(t/m3) 材料名称 密度 g/cm3(t/m3) 材料名称 密度 g/cm3(t/m3)

灰铸铁 7.0 锡 7.29 粘土砖 1.9～2.3 白口铸铁 7.55 金 19.32 石灰石、花岗岩 2.4～2.6 可锻铸铁 7.3 汞 13.55 混凝土 1.8～2.45 银 10.5 有机玻璃 1.18～1.19 水泥（袋装） 1.44

三 常用法定计量单位及换算 表2.3 常用法定计量单位及换算

量的名称 法定计量单位 非法定计量单位 单位换算 单位名称 单位符号 单位名称 单位符号

长度 米 m 英尺 英寸 英里 ft in mile 1ft＝0.3048m 1in＝0.0254m 1mile＝1609.34m

面积 平方米 m2 亩 公顷 平方英尺 ha ft2 1亩＝666.7m2 1ha＝1000m2=15亩 1ft2＝0.0929m2

体积 容积 立方米 升 m3 L(l) 立方英尺 英加仑 美加仑 ft3 Ukgal Usgal 1ft3＝0.0283168m3 1Ukgal＝4.546dm3(立方分米) 1Usgal＝3.785dm3

质量 千克 吨 kg t 磅 英吨 盎司 lb ton oz 1lb＝0.4536kg 1ton＝1016.05kg 1oz＝28.3496g

力 重力 牛(顿) N 千克力 kgf 1kg＝=9.8N
