办公室共用零线引发的思考

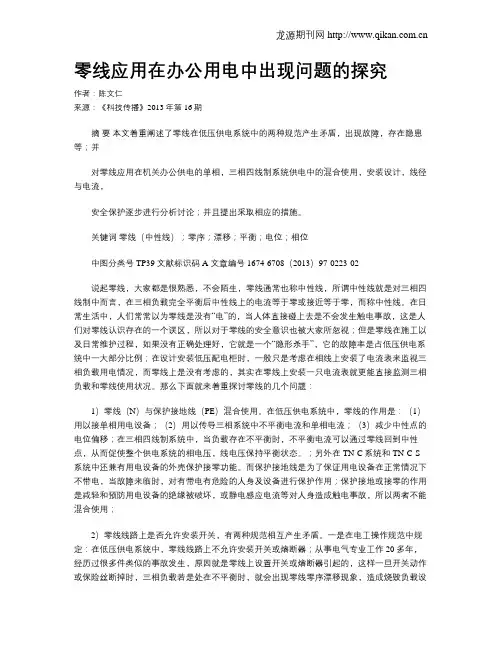

零线应用在办公用电中出现问题的探究作者：陈文仁来源：《科技传播》2013年第16期摘要本文着重阐述了零线在低压供电系统中的两种规范产生矛盾，出现故障，存在隐患等；并对零线应用在机关办公供电的单相，三相四线制系统供电中的混合使用，安装设计，线径与电流，安全保护逐步进行分析讨论；并且提出采取相应的措施。

关键词零线（中性线）；零序；漂移；平衡；电位；相位中图分类号TP39 文献标识码A 文章编号 1674-6708（2013）97-0223-02说起零线，大家都是很熟悉，不会陌生，零线通常也称中性线，所谓中性线就是对三相四线制中而言，在三相负载完全平衡后中性线上的电流等于零或接近等于零，而称中性线。

在日常生活中，人们常常以为零线是没有“电”的，当人体直接碰上去是不会发生触电事故，这是人们对零线认识存在的一个误区，所以对于零线的安全意识也被大家所忽视；但是零线在施工以及日常维护过程，如果没有正确处理好，它就是一个“隐形杀手”，它的故障率是占低压供电系统中一大部分比例；在设计安装低压配电柜时，一般只是考虑在相线上安装了电流表来监视三相负载用电情况，而零线上是没有考虑的，其实在零线上安装一只电流表就更能直接监测三相负载和零线使用状况。

那么下面就来着重探讨零线的几个问题：1）零线（N）与保护接地线（PE）混合使用。

在低压供电系统中，零线的作用是：（1）用以接单相用电设备；（2）用以传导三相系统中不平衡电流和单相电流；（3）减少中性点的电位偏移；在三相四线制系统中，当负载存在不平衡时，不平衡电流可以通过零线回到中性点，从而促使整个供电系统的相电压，线电压保持平衡状态。

；另外在TN-C系统和TN-C-S 系统中还兼有用电设备的外壳保护接零功能。

而保护接地线是为了保证用电设备在正常情况下不带电，当故障来临时，对有带电有危险的人身及设备进行保护作用；保护接地或接零的作用是减轻和预防用电设备的绝缘被破坏，或静电感应电流等对人身造成触电事故，所以两者不能混合使用；2）零线线路上是否允许安装开关，有两种规范相互产生矛盾。

零线可以共用吗,零线什么时候可以共用大家在装修或室内进行电路布线时，为了简便省事，电工有时会让共用一根零线，那么这种布法可以吗？零线可以共用吗？零线共用安全吗？相信这些问题都大家想要了解的，因为用电安全的确是生活中的一件大事，丝毫马虎不得。

公共线路中零线可以共用吗？首先说，这是不可以的，如果零线断了，地线将带负载电流。

主要会发生下面这些问题。

1、配电变压器总零线断线，发生此类故障时可影响到整台变压器所带负载的正常运行。

2、低压主干线共用零线断线，发生此类故障时可影响到断点后侧所带负载的正常运行。

3、住宅楼共用零线断线，发生此类故障时可影响到整栋楼住户所带负载的正常运行。

4、单元共用零线断线，发生此类故障时可影响到单元中全部住户所带负载的正常运行。

5、标准层表箱内共用零线断线，标准层表箱内共用零线断线故障主要发生在老住宅楼，原设计是未实现一户一零，而是采用多户共用零线的方法，当这几户火线不同相时，一旦共用零线断线，就会造成负载相电压不再对称，且负载电阻越大，负载承受的电压越高，将影响到这几户居民的正常用电。

居民住房中零线可以共用吗？我们通过几个具体实例来回答这个问题。

1、多个电表零线出线可以共用吗？比如15个电表的零线出线接在一根10平方的零线上，然后在10平方的零线上在接15家用户。

这样接对吗？零线在电表箱里是可以共用的，零线在电表中只是给电表电压线圈电压。

可是这样有一个缺点，电表箱内如果所接火线并非相通相，那么一旦零线断开，那么两线电压380就直接加在用电器上了。

2、两个房间共用一根零线可以吗？照明线只控制火线，共用两线是可以的。

但厨房，卫生间，插座，空调不能，因为这些地方都需要装漏电保护器。

（共用零线的线路，只要零线不断线，是不带电压的。

3、照明线和插座线可以共用零线吗？从安全标准看应该是各是各的，是容量大的和容量小的应该分开。

从原理上讲，全部的电器都可以共用一个零线，主要是看零线（回路）的容量够不够，要计算一下在电器全部工作的时候其电流的总量，如果总量符合电线的容许电流，也是没有问题。

一起由“工作零线开路”引发的事故原因分析与对策在我国现有的三相四线制或三相五线制供电系统中，由于三相负载分配不均造成三相电严重不平衡，遇上工作中性线（零线）开路时，造成人身伤害和多台仪器烧毁等事故时有发生，造成了不必要的损失。

在生产和生活中，零线的可靠与否是系统运行的关键，本文从零线开路引起的故障现象入手，通过数据计算分析和实验研究查找出引起故障的原因，采取切实可行的措施，保证系统中零线的良好运行，避免中性点偏移而引发供电事故。

關键词：零线开路三相不对称电路中性点偏移[1]引言某办公楼相继因电源故障引起多台电器严重损坏。

经测量电源电压很不正常，究其原因是因该楼配电箱工作总中性线（零线）烧断引起的[2]。

在现有的供电系统中，相线在变压器副边接为星形接法，其中中性点引出的线即为中性线，该中性点在变电所做可靠接地，线路中共用零线的可靠运行与否是系统安全运行的关键。

在生产和生活中，工作零线常出现开路现象，发生中性点偏移使单相电器设备承受超过300V 以上的电压，有的电源插座电压只有几十伏，造成人身伤亡和设备故障，给企业和家庭带来经济损失。

本文以引发的事故为例，进行详细的数据计算分析和实验研究，找出事故原因，提一些预防措施，以保证系统中共用零线的良好运行。

一、事故原因分析1.建立事故电路模型低压配电网络的运行情况十分复杂，为了简化模型，便于分析计算，将变压器的内阻抗和传输线路的阻抗均忽略不计，建立三相不对称等效电路如图1所示。

图中，EA、EB、EC分别表示变压器三相对称相电势；ZA、ZB、ZC分别表示用户端三相负载阻抗；N表示变压器的中性点；N’表示用户端的中性点，由节点电压求解法可得：从上式可以看出，当负载ZA、ZB、ZC不对称时，即使电源的电动势EA、EB、EC是对称的，那么也使UN-N’≠0，即N点和N’点电位不相同，因而使得各相负载的UA-N=EA-UN’-N ，UB-N’=EB-UN’-N，UC-N’=EC-UN’-N也变得不对称。

配电系统采用共用接地的优点及应注意的问题...配电系统采用共用接地的优点及应注意的问题摘要：随着低压配电系统中的负荷设备种类的多样化和数量的日益增长,各种电气设备的接地是分开独立接地,还是共用接地,已成为广大设计工作者十分关心的问题。

实践表明，采用共用接地有许多优点，但也存在一些问题，需要正确分析和对待。

所谓共用接地是指电力系统的工作接地与电气设备的保护接地、防雷接地等共用一套接地装置或指几个电气设备的接地线汇聚在一起，连接到设置在一个或几个地点的共用接地电极上的接地。

1 共用接地的优点接地线少，接地系统较简单，维护、检查容易；各个接地电极并联连接的等效接地电阻比独立接地的总电阻小。

如果是利用建筑结构体作为共用接地装置，因其接地电阻很小，共用接地的效果就更显著；当有一个接地电极失效时，其他接地电极也能补充，提高了接地的可靠性；减少接地电极的总数，节省了设备施工费用；当负荷设备绝缘损坏发生碰壳短路故障时，可以产生较大的短路电流使保护装置动作。

同时能够减小人员触及故障设备时的接触电压；可以减少雷电电压的危害。

理论上，为了防止雷电压的反击作用，防雷接地装置与建筑物、电气设备及其系统之间最好能保持足够的距离，但在工程中往往存在许多困难而无法做到。

因各种建筑物总有许多引入管线，这些管线分布范围很广，尤其在利用钢筋混凝土建筑物的结构钢筋作为暗敷防雷网时，建筑物管线与电气设备的外壳实际上是无法与防雷系统真正分开的，也无法与电气设备的接地分开。

在这种情况下，为限制雷击时电气设备和建筑物接地点电位的增高，应采用共用接地，即将变压器中性点以及各种电气设备的工作接地和保护接地与防雷接地共同连接起来。

如大楼建筑物，当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，也就不会受到反击。

因此，利用大楼建筑物的金属结构体接地时，大楼内多种系统的接地就可以共用接地，不过，应使共用接地电阻限制在1Ω以下为宜。
