2-5建筑雨水排水系统

建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。

它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。

本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。

一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。

2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。

3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。

4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。

5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。

二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。

废水的流动受到重力的影响，从高水位流向低水位。

排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。

为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。

三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。

1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。

废水将流向污水处理站进行处理。

2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。

雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。

四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。

同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。

2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。

施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。

它在建筑物的正常运行和生活质量中起着至关重要的作用。

本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。

一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。

2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。

3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。

二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。

具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。

它由下水道、污水管道、污水处理设备等组成。

2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。

它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。

3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。

它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。

三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。

以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。

2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。

3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。

4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。

屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。

外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。

按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。

檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。

天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。

内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。

内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。

按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。

架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。

内排水系统两种。

(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。

架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。

(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。

由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。

若设计和施工不当,会引起检查井发生冒水现象。

此种系统可使用非金属材料，并可排入生产废水。

2)封闭式内排水系统。

封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。

封闭式排水系统用于不允许冒水的建筑物。

系统不能排入生产废水。

1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。

1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。

建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。

建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。

一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。

排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。

排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。

2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。

排水设备通常与排水管道相连，以便将废水输送到管道中。

此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。

3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。

排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。

排水井内部通常设有格栅，以防止固体废物进入管道。

4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。

排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。

排水泵可以是电动或手动操作的，也可以是固定式或便携式的。

5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。

通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。

通风系统通常包括排气阀、风帽等部件。

6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。

检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。

维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。

总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。

cjj 142-2014 建筑屋面雨水排水系统技术规程摘要：1.CJJ 142-2014 建筑屋面雨水排水系统技术规程简介2.规程的主要内容3.规程的适用范围4.规程的实施与执行5.规程的重要性正文：1.CJJ 142-2014 建筑屋面雨水排水系统技术规程简介CJJ 142-2014 建筑屋面雨水排水系统技术规程是我国建筑行业的一项重要技术标准，于2014 年发布实施。

该规程主要针对建筑屋面雨水排水系统的设计、施工、验收及运行维护等方面提供了详细的技术要求和规定，旨在保证建筑屋面雨水排水系统的安全、可靠、高效运行。

2.规程的主要内容CJJ 142-2014 建筑屋面雨水排水系统技术规程主要包括以下内容：（1）术语和定义：对建筑屋面雨水排水系统相关的术语进行了定义，以便于各方准确理解和使用。

（2）设计要求：对建筑屋面雨水排水系统的设计原则、设计参数、设计方法等进行了详细规定，以确保设计合理、科学。

（3）材料和设备要求：对建筑屋面雨水排水系统使用的材料、设备进行了规定，以保证其质量、性能满足设计要求。

（4）施工要求：对建筑屋面雨水排水系统的施工工艺、施工方法、施工质量验收等进行了详细规定，以确保施工质量。

（5）验收要求：对建筑屋面雨水排水系统验收的程序、方法、标准等进行了规定，以保证验收的科学性、客观性。

（6）运行维护要求：对建筑屋面雨水排水系统的运行管理、维护保养、故障处理等进行了详细规定，以保证系统长期稳定运行。

3.规程的适用范围CJJ 142-2014 建筑屋面雨水排水系统技术规程适用于我国境内新建、扩建、改建的建筑屋面雨水排水系统工程的设计、施工、验收及运行维护。

对于其他类型的建筑屋面雨水排水系统，可参照本规程执行。

4.规程的实施与执行CJJ 142-2014 建筑屋面雨水排水系统技术规程是我国建筑行业的强制性标准，各级建设行政主管部门、设计单位、施工单位、监理单位等均应严格按照本规程执行。

建筑屋面雨水排水系统技术规程建筑屋面雨水排水系统技术规程一、综述建筑屋面雨水排水系统是建筑雨水排水系统的一个重要组成部分，它不仅对建筑物进行全面排水，而且确保建筑物正常使用，以防止渗漏、积水、渗水等。

换句话说，建筑物屋面雨水排水系统的设计与施工质量，即安全、效率和可持续性的设计原则，对建筑物安全性能和长期使用质量起着至关重要的作用。

此外，建筑屋面雨水排水系统必须符合国家有关法规要求，同时考虑不同结构形式、使用条件、环境要求和使用寿命，满足建筑物的排水需要。

二、设计原则1. 制定适当的放水排水规程，实现建筑屋面排水性能的有效提高，提高建筑屋面的可视性；2. 根据建筑物的屋脊形状和斜角，进行合理的布局设计，绘制简单、实用的排水计算方案，保证排水性能；3. 根据建筑屋面排水系统实际情况，确定合理的排水孔尺寸，确定合理的排水比例，加强屋面排水流量的统一；4. 同时注意节约水源，并坚持过滤、净化的原则，设计切实可行的净水装置；5. 避免制作工艺，使系统施工简单，必要时运用新型材料，能够有效减少及控制建筑物屋面排水工程耗费。

三、配置施工1.结构改造：屋面排水系统首先要根据建筑物形式以及排水特性，进行结构改造，包括屋面、楞檩、垫密底槽等，确保建筑排水系统有效流通；2. 装饰装置：安装铝制屋架，运用圆形排水管和电动排水泵，实施管道连接的灌接，运动装置的施工安装，电器箱的安装，室外排水管的混凝土施工，以及辅助直线板的安装等；3. 内部排水检修：包括对内部排水管路进行水性试验，调节内部排水检修，及水源水位调节等；4. 检查审查：运用压力表和水质仪等工具，进行审计检查，以确保系统的性能和设备的正确使用；5. 运行测试：实施内外排水系统的试运行，以及人工运行泵的排水试水；6. 保养修理：定期进行屋面排水系统的保养维护，及时发现并纠正可能存在的漏水等问题。

四、屋面雨水排水质量1. 对排水系统施工质量应有严格要求，要求安装牢固，施工工艺除无误外，符合设计要求；2. 排水系统安装技术规程应上乘，施工不得少于安装技术规程要求；3. 水泵安装准确，接管连接牢靠，调节元件应得到有效防腐处理；4. 板块、支架等安装施工要严格遵守施工技术规程要求；5. 管道安装要精确无误，墙体施工灌接要牢固、与墙体充分融合；6. 内、外排水管道的管接应平滑无错位，密封良好；7. 排水装置安装严格按照图纸和规程要求安装；8. 检查运转合格后方可投入使用；9. 安装完成后进行水性试验，要求无渗漏。

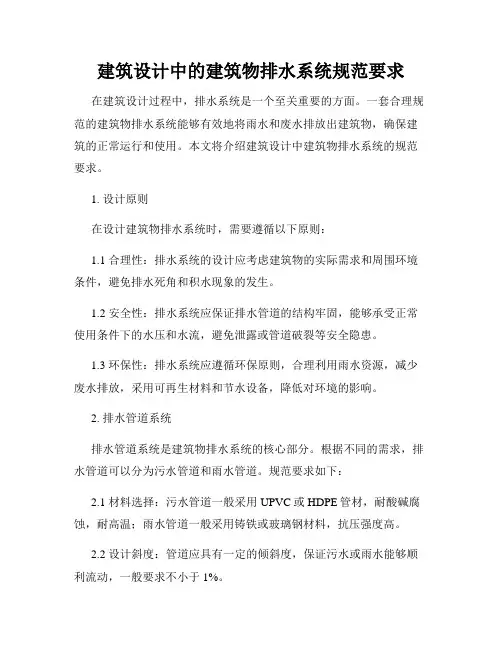

建筑设计中的建筑物排水系统规范要求在建筑设计过程中，排水系统是一个至关重要的方面。

一套合理规范的建筑物排水系统能够有效地将雨水和废水排放出建筑物，确保建筑的正常运行和使用。

本文将介绍建筑设计中建筑物排水系统的规范要求。

1. 设计原则在设计建筑物排水系统时，需要遵循以下原则：1.1 合理性：排水系统的设计应考虑建筑物的实际需求和周围环境条件，避免排水死角和积水现象的发生。

1.2 安全性：排水系统应保证排水管道的结构牢固，能够承受正常使用条件下的水压和水流，避免泄露或管道破裂等安全隐患。

1.3 环保性：排水系统应遵循环保原则，合理利用雨水资源，减少废水排放，采用可再生材料和节水设备，降低对环境的影响。

2. 排水管道系统排水管道系统是建筑物排水系统的核心部分。

根据不同的需求，排水管道可以分为污水管道和雨水管道。

规范要求如下：2.1 材料选择：污水管道一般采用UPVC或HDPE管材，耐酸碱腐蚀，耐高温；雨水管道一般采用铸铁或玻璃钢材料，抗压强度高。

2.2 设计斜度：管道应具有一定的倾斜度，保证污水或雨水能够顺利流动，一般要求不小于1%。

2.3 连接方式：管道连接应采用密封性好的方法，如橡胶密封圈、橡胶垫片或熔接等，以确保连接处不会发生漏水。

2.4 排水口设置：排水口的位置应合理，保证排水畅通，避免积水和污水返流。

同时，排水口应设置防臭装置，减少异味和病菌传播。

3. 水密性测试为确保排水系统的正常工作，需要进行水密性测试。

测试要求如下：3.1 压力测试：使用水泵或水箱施加一定的压力，观察排水管道是否有渗漏现象。

3.2 流量测试：通过系统注水，控制一定的流量，观察排水是否顺畅，是否有积水现象。

3.3 气密性测试：将管道系统封闭，施加一定的气压，观察是否有空气泄露现象。

4. 防水措施建筑物排水系统的设计也需要考虑防水措施，避免水涝和渗漏现象：4.1 屋面防水：屋面应设置防水层，如防水卷材、防水涂料等，确保雨水不渗入建筑物内部。

建筑排水系统的组成一、概述建筑排水系统是指建筑物内部用于排除废水、雨水等的系统。

它由多个组成部分构成，每个部分都起着重要的作用。

本文将全面、详细地探讨建筑排水系统的组成，帮助读者了解其结构和功能。

二、主要组成部分建筑排水系统主要包括以下几个组成部分：1. 排水管道排水管道是建筑排水系统中最基本的组成部分，用于传输废水、雨水等。

它可以分为主管道和支管道两部分。

主管道是负责接收所有废水和雨水的管道，通常位于建筑物的地下，贯穿所有楼层。

支管道则是与主管道相连的分支管道，将废水和雨水从各个楼层引导到主管道。

2. 排水设备排水设备是建筑排水系统中的关键组成部分，用于收集和排放废水。

常见的排水设备包括马桶、洗手盆、浴缸、厨房水槽等。

这些设备通过排水管道将废水传输到下水道或污水处理系统。

3. 下水道下水道是接收建筑排水系统中所有废水和雨水的系统。

它通常位于建筑物周围的地下，由地下管道和井盖组成。

下水道的作用是将排出的废水和雨水引导到污水处理厂，进行处理和过滤，保护环境。

4. 水泵水泵是建筑排水系统中的重要设备，用于提升废水和雨水的流动。

在建筑物的低洼区域，水泵可以将水抽送至高处的排水管道或下水道，防止积水导致建筑物损坏。

5. 排气系统排气系统是建筑排水系统中必备的组成部分，用于排放管道中的空气。

排放空气可以有效地防止管道堵塞、水流不畅等问题。

排气系统通常包括排气管和排气阀，确保管道中的气体能够顺利排除。

6. 水封装置水封装置是一种通过水的高度差来阻止臭气和污水倒流的装置。

它通常安装在排水设备的下方，例如马桶和地漏。

水封装置可以有效地隔绝污水中的恶臭气体，同时防止室外臭气进入室内。

三、建筑排水系统的作用建筑排水系统的作用主要有以下几个方面：1. 防止水灾建筑排水系统可以及时排除雨水和废水，避免水灾的发生。

通过合理的排水管道和水泵设备，将积水排放到下水道或污水处理系统，保护建筑物的完整性和居民的安全。

2. 保护室内环境建筑排水系统能够将废水从排水设备中快速、安全地排除，避免污水滞留导致恶臭和细菌繁殖。

建筑排水系统设计标准建筑排水系统是一个关键的基础设施，它能有效地处理污水和雨水，并确保室内外的排水正常进行。

为了确保建筑排水系统的设计能够实现其功能，并符合相关要求和标准，下面是一些建筑排水系统设计的标准和准则。

1. 系统设计建筑排水系统的设计应基于适当的设计参数，包括建筑类型、使用面积、人员数量、水负荷、雨水径流等。

设计应符合国家相关建筑规范和标准，并根据建筑物的用途，采用合适的排水系统，如雨水排水系统和污水排水系统。

2. 排水管道建筑排水系统中的排水管道应采用合适的材料，如PVC、HDPE等，并符合相关标准。

管道的布置应符合系统设计要求，保证排水的畅通和安全。

在布置过程中，应合理设置坡度和弯头，以确保水流顺畅，并避免死角和积水。

3. 排水设备排水系统中的排水设备，如下水道、化粪池、检查井等，应根据建筑物的需求进行选择，并符合相关标准要求。

设备的位置、布置和尺寸应符合系统设计，并能够方便检查、维修和清理。

4. 雨水管理建筑物的雨水排水系统应确保雨水能够及时有效地排出，以防止水浸和损坏。

设计应考虑到各种降雨条件，并基于降雨强度、建筑物的屋面积和雨水排放要求等，合理选取雨水下水道和排水设备。

5. 油水分离对于一些特定的建筑排水系统，如车库、工业厂房等，应考虑油水分离设备的安装。

油水分离器的设计和选择应符合相关标准和规范，以最大程度地减少有害物质进入排水系统。

6. 维护和保养一旦建筑排水系统建成投入使用，定期的维护和保养是至关重要的。

系统中的排水设备和管道应定期检查，清理和维修，以确保其畅通和正常工作。

污水处理设施也需要按照要求进行维护和保养，以保证处理效果。

7. 安全性和环保建筑排水系统的设计应注重安全性和环保性。

排水管道和设备应符合建筑物的结构要求，以确保其稳定性和可靠性。

同时，设计还应考虑到排水过程中可能产生的噪音和异味等问题，并采取相应的措施进行控制和处理。

总结：建筑排水系统设计标准是确保排水系统正常运行和维护的基础。

第二章建筑排水系统2.1建筑排水系统的分类建筑物排水系统的任务是将人们在建筑内部的正常生活和工业生产中产生的污、废水以与降落在屋面上得雨、雪水迅速的收集后排除到室外，使室内保持清洁的卫生，并为污水处理和综合利用提供便利条件。

按系统接纳的污废水类型不同，建筑物排水系统课分为三类：生活排水系统、工业废水排水系统、雨〔雪〕水排水系统。

2.1.1生活排水系统该系统用来收集排除居住建筑、公共建筑与工厂生活间的人们日常生活所产生的污废水。

通常将生活排水系统分成两个系统来设置：冲洗便器的生活污水，含有大量有机杂质和细菌，污染严重，由生活污水排水系统收集排除到室外，先排到化粪池进展局部处理，然后在排到室外排水系统；涮洗、淋浴和洗涤废水，污染程度较轻，几乎不含固体杂质，由生活排水系统收集直接排到室外排水系统，或者作为中水系统较好的中水水源。

2.1.2工业废水排水系统该系统的任务是排除工艺生产过程中产生的废水。

工业污〔废〕水因生产的产品、工艺流程的种类繁多，其水质也非常复杂。

为便于污〔废〕水的处理和综合利用，按污染程度可分为生产污水和生产废水。

生产污水污染程度较重，需要经过处理，到达排放标准后才能排入室外排水系统；生产废水污染程度较轻，可直接排放，或经过简单处理重复利用。

2.1.3雨〔雪〕水排水系统屋面雨水排除系统用以收集排除降落在建筑屋面上的雨水和融化的雪水。

降雨初期，雨水中含有从屋面冲刷下来的灰尘，污染程度轻，可直接排放。

建筑内部排水体制分为分流制和合流制两种。

分别设置管道将以上三种污〔废〕水合流排放，那么称为合流制建筑排水。

确定建筑排水体制i，要综合考虑的因素有：建筑物排放污〔废〕水的性质和污染程度、室外排水体制、综合利用情况等。

2.2排水系统的组成2.2.1污废水受水器污废水受水器是指用来接纳、收集污废水器具。

它是建筑内部排水系统的起点。

如室内的卫生器具、生产设备受水器与雨水斗等。

2.2.2排水管系统排水管系统是由器具排水管。

建筑排水系统的组成
建筑排水系统主要由以下组成部分组成：
1. 排水管道：主要是指污水和雨水排水管道，其中污水管
道用于排放厕所、洗手盆、浴缸等生活污水，雨水管道用
于排放屋顶雨水和地面的降水；排水管道一般采用PVC管道、铸铁管道或复合管道。

2. 排水设备：包括各种排水设备，如下水道、地漏、马桶、洗手盆、澡盆、地漏等，用于将污水和雨水引入排水管道。

3. 排水阀门：主要用于控制排水系统的流量和防止反流。

常见的排水阀门有排水阀、防倒吸阀、止回阀等。

4. 排水泵：用于提升或抽取地下室、底层或特殊区域的污
水或雨水。

排水泵主要包括污水泵和雨水泵。

5. 排气管道：主要用于排除管道中的空气和防止负压产生，常见的排气管道有通风管道和排气管道。

6. 排入公共污水系统或处理设施：建筑排水系统最终要将
污水和雨水排入公共污水系统或经过处理设施进行处理，
以达到环境保护的要求。

7. 相关配件和附件：如管道支架、密封件、接头、法兰等，用于连接和支撑排水系统的各个部分。
