瓦屋面施工工程安全技术交底

三、质量标准
屋面工程质量验收规范GB 50207-2012
平瓦和脊瓦应边缘整齐，表面光洁，不得有分层、裂纹和漏砂等缺陷；平瓦的瓦爪与瓦槽尺寸应配合。基层应平整、干净、干燥；持钉层厚度应符合设计要求；顺水条应垂直正脊方向铺钉在基层上，顺水条表面应平整，其间距应符合设计要求；挂瓦条的间距应根据瓦片尺寸和屋面坡长经计算确定；挂瓦条应铺钉平整、牢固，上棱应成一直线。挂瓦应从两坡的檐口同时对称进行，瓦后爪应与挂瓦条挂牢，并应与邻边、下面两瓦落槽密合；檐口瓦、斜天沟瓦应用镀锌铁丝栓牢在挂瓦条上，每片瓦均应与挂瓦条固定牢固；整坡瓦面应平整，行列应横平竖直，不得有翘角和张口现象；
（11）要有消防意识，每天上班前向项目消防管理人员申请用火证，并配备足够的消防器材。保温板、卷材以及其它化工原料都是易燃材料，故屋面施工时防火尤其重要，施工队配备专门的安全人员，监督安全施工。
（12）每天施工操作完成后，必须将未用完的材料回收入库，不得随意乱扔。
（13）患有皮肤病、支气管炎病、结核病、腿病以及对沥青、橡胶刺激过敏的人员，不得参加操作。
审核人
交底人
接收交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录 表C2-1
编 号
工程名称
交底日期
施工单位
分项工程名称
屋面工程
交底提要
瓦屋面施工
交底内容：
四、安全措施
（1）雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入。水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。
（6）施工人员进入现场必须戴安全帽，穿防滑胶鞋。

屋面及女儿墙挂瓦施工技术交底一、施工工艺1、工艺流程：基层清理、整平→种植Ф8膨胀丝→顺水条（中距600mm)与种植的Ф8钢筋头焊牢→挂瓦条与顺水条焊牢=→挂屋面瓦→屋面瓦验收2、顺水条：每个顺水条节点均需要与Ф8膨胀丝焊接牢固，并确保稳固；顺水条要垂直于檐口，斜面形成闭合框架。

3、挂瓦条：将挂瓦条与顺水条焊接牢固，其间距应根据瓦的规格和屋面坡长确定，长度一般不小于三根顺水条间距。

焊接檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；挂瓦条从檐口开始逐步向上至屋脊，要随时校核挂瓦条间距尺寸的一致。

为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线焊结挂瓦条。

4、挂瓦：屋面挂瓦均采用木螺丝与挂瓦条安装牢固。

从檐口处逐层向上排瓦施工。

檐口处屋面瓦挑出50～70mm。

屋脊瓦采用专业胶卧瓦，在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。

檐口处以能覆盖主瓦即可。

上下瓦最小上下搭接为：75mm。

从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁坡三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。

铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦。

5、檐口收口抹灰：挂瓦顶、底等需收口处均采用水泥砂浆找平牢固。

二、质量要求1、砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、坡沟或坡脊处，其使用部分的表面不得缺损或裂缝。

2、平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢，瓦头排齐，檐口应成一直线；以确保屋面平整，立面效果美观。

3、挂瓦条应分档均匀，焊结平整、牢固；瓦面平整，行列整齐，檐口平直。

4、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。

5、及时清理残留在瓦面的砂浆；瓦面挂瓦产生垃圾，必须人工搬运到楼外指定地点。

6、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。

彩钢瓦屋面技术交底一、工程概述本次工程中，彩钢瓦屋面将用于_____建筑的屋顶覆盖。

彩钢瓦具有重量轻、强度高、施工便捷等优点，但其施工质量直接关系到屋面的防水、保温及耐久性。

因此，为确保施工质量，特进行本次技术交底。

二、材料要求1、彩钢瓦：应选用符合国家标准的产品，其厚度、颜色、涂层等应满足设计要求。

2、檩条：通常采用 C 型或 Z 型冷弯薄壁型钢，材质和规格应符合设计。

3、螺栓、自攻钉等连接件：应具备足够的强度和防锈性能。

三、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解设计要求和施工规范。

制定详细的施工方案，并对施工班组进行技术交底。

2、现场准备清理施工现场，确保屋面基层平整、干净，无杂物和突出物。

检查屋面的坡度和排水系统是否符合设计要求。

3、材料准备将彩钢瓦、檩条、连接件等材料运输至施工现场，并进行分类存放，做好防雨、防潮措施。

四、施工工艺流程1、檩条安装（1）根据设计要求，在屋面基层上弹出檩条的安装位置线。

（2）使用螺栓或焊接将檩条固定在屋面基层上，确保檩条的间距、平整度和垂直度符合要求。

（3）在檩条的连接处，应设置加强连接件，以提高檩条的整体稳定性。

2、彩钢瓦安装（1）将彩钢瓦铺设在檩条上，从屋面的一端开始，逐块进行铺设。

（2）使用自攻钉将彩钢瓦固定在檩条上，自攻钉的间距应符合设计要求。

（3）在彩钢瓦的搭接处，应采用专用的搭接配件进行连接，确保搭接牢固、密封。

3、屋脊、檐口和天沟的处理（1）屋脊处应采用屋脊盖板进行覆盖，并用密封胶进行密封，防止雨水渗漏。

（2）檐口处应设置滴水线，防止雨水倒流。

（3）天沟应安装牢固，坡度均匀，排水畅通，并做好防水处理。

4、防水处理（1）在彩钢瓦的搭接缝、屋脊、檐口等部位，应涂刷防水涂料或铺贴防水卷材，加强防水效果。

（2）对屋面的孔洞、缝隙等部位，应使用密封材料进行封堵，确保屋面无渗漏点。

五、质量标准1、彩钢瓦及配件的品种、规格、性能应符合设计要求和国家现行有关标准的规定。

2.作业前对作业人员需进行体检有严重心脏病.高血压.神经衰弱及贫血症.恐高症等不适于高处作业者不能进行屋面工程的施工，进入作业区应按规定带好安全帽穿防滑鞋。
3、作业前要搭设专用卸料平台，卸料平台应有足够的强度、刚度和稳定性。同时要限载重量，经验合格方可使用。
4、作业用具应随身携带，切割余料应放在平板上不可随意放在脚手架钢芭片上，作业过程中发现废弃物不得随手下抛。

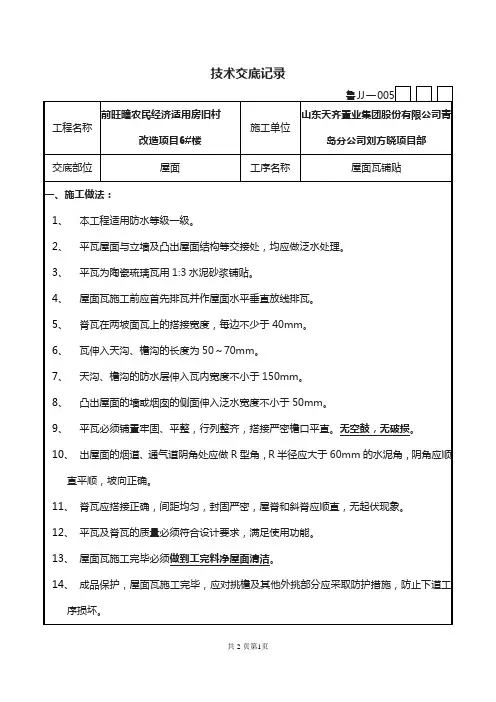

技术交底记录
鲁JJ一005
工程名称
前旺疃农民经济适用房旧村
改造项目6#楼
施工单位
山东天齐置业集团股份有限公司青岛分公司刘方晓项目部
交底部位
屋面
工序名称
屋面瓦铺贴
一、施工做法：
1、本工程适用防水等级一级。
2、平瓦屋面与立墙及凸出屋面结构等交接处，均应做泛水处理。
3、平瓦为陶瓷琉璃瓦用1:3水泥砂浆铺贴。
二、质量要求
1.屋面找平层应干燥、平整、顺直。平整度用2m靠尺及塞尺检查，误差不超过5mm，屋脊、天沟等处顺直度用2M托线检查，偏差不超过4mm。
2.节点泛水符合设计要求，屋面竣工后无渗漏。
3.铺贴和勾缝时，必须擦净瓦表面污物，以保证与四周瓦色泽干净一致。
三、安全注意事项
1.作业面周边设不低于1.4m高的防护栏杆，并以钢芭片封闭作业层，经验收符合安全作业条件后方可组织作业人员施工。
4、屋面瓦施工前应首先排瓦并作屋面水平垂直放线排瓦。
5、脊瓦在两坡面瓦上的搭接宽度，每边不少于40mm。
6、瓦伸入天沟、檐沟的长度为50～70mm。
7、天沟、檐沟的防水层伸入瓦内宽度不小于150mm。
8、凸出屋面的墙或烟囱的侧面伸入泛水宽度不小于50mm。
9、平瓦必须铺置牢固、平整，行列整齐，搭接严密檐口平直。无空鼓，无破损。
