消防给水系统的构成

1、穿过楼板、墙体、基础等处，管道必须设置套管，套管管径应比穿墙、楼板的横管、立管管径大 1~2 号。

2、套管长度：1)过墙套管长度=墙厚+墙两面抹灰厚度；2)过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+H (H：穿过普通楼板套管顶部高出装饰地面为 20mm，穿过洗手间、厨房楼板套管顶部高出装饰地面为 50mm。

)3、管两端平齐,打掉毛刺,管身应除锈,管内外要涂漆防腐、防锈。

4、套管安装应在横管、立管或者支管安装时即时套入,放在指定位处,过楼板处宜用铁丝暂时固定,待横管、立管或者支管安装校正无误后,再调整至规定位置, 用铁丝调正环隙后固定,并进行封堵。

5、穿楼板的套管应在套管与管子之间的空隙用油麻和防水油膏填实。

1、横管坡度、标高的确定：支、吊架要按设计要求给定的标高和坡度敷设，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由该两点用拉线的办法按支点间距确定。

2、支、吊架使用材料的规格管径(mm) 角钢(mm) 膨胀螺栓规格m(m) U 型卡规格(mm)DN25 L30*30*3 M8 M8DN32 L30*30*3 M8 M8DN40 L30*30*3 M8 M8DN50 L30*30*3 M8 M8DN65L50*50*5M10M10DN80 L50*50*5 M10 M10DN100 L50*50*5 M10 M10DN125 L50*50*5 M12 M12DN150 L50*50*5 M12 M12DN200 L63*63*6 M12 M12排管安装槽钢【100或者150 M12 M123、吊架预制：配水支管(DN25-DN50)的吊架,采用∠30×3 角钢制作1)、楼板下安装吊架,其根部焊接一长度为 140mm 的支承座,该支座应与吊杆垂直(角钢的角方向一致) , 构成丁字形,在支承座上以中点平分钻 2-φ 9 孔，间距为 100mm。

另在吊杆下端钻 2 个φ 9 孔，下孔中心距下端 15mm,未安装喷洒管的另一侧角铁做适当倒角，用于安装圆钢管卡,并拧紧螺母。

消防水泵销售话术第三篇消防设胞安装、检测与维护管理第二章消防给水1.消防排灌:消火栓排灌系统,自动洒水救火系统2.消防给水系统构成:消防水源,供水设备,给水管网3.按水压分后:高压,稳中求进高压,临时高压4.给水范围分:独立给水,区域给水5.排灌系统检查:①质量证明文件②产品现场检查,检验6.消防水源就是基本确保7.消防水源:市政给水,消防水池,天然水源,消防水箱,其他水源8.市政排灌:①连续供水②环状管网③两条输水干管9.消防水池:①有效容积②设取水口③不被挪用④防冻措施⑤保护设施10.天然水源:①枯水流量90-97%②具备取水条件③水井两眼11.消防水泵:①喷涂大红漆②外壳,球墨铸铁③叶轮,青铜或不锈钢12.消防减(稳中求进)甩设施由稳压泵,稳压罐共同组成13.稳压罐:①喷涂大红油漆②应急气压排灌设备直径100mm③出水口避免水滑液14.给水管网包括:消火栓,自动喷水,泡沫灭火给水,室内水喷雾15.给水管材:钢管,涂塑钢管,镀锌管16.支吊架:固定支架,滑动支架,导向支架,弹簧支吊架,吊架17.两支吊架加装建议:①Q235普通碳素钢②不得用乙炔18.阀门:切断阀,止回阀,安全阀,减压阀19.消防水箱与其他间距:①无管道0.7m②存有管道1m,地下通道宽度0.6m③设有人孔,净空0.8m21.消防水箱支墩600mm22.消防水箱优缺点:①碳素钢水箱,必须防腐②钢筋混泥土水箱易漏水③搪瓷水箱适用性甚广④玻璃钢水箱寿命短⑤不锈钢水箱价格低23.钢筋混泥土水箱法兰连接,柔性接头24.溢流管,泄水管,间接排洪方式25.减震设施:①橡胶隔振垫②橡胶剪切减震器③弹簧减震器26.水泵安装:整体安装,分体安装27.泵房:①人行通道1.2m ②电气控制柜前通道1.5m28.水泵机组平面尺寸:①并无隔振100-150mm ②存有隔振150mm29.机组顶面标高:①并无隔振0.1m ②存有隔振0.05m30.管外底距地面:DN≤150mm,大于0.2m; DN≥200mm,大于0.25m31.水泵偏心大小头管顶平直奔32.水泵控制柜:水平偏差2mm,直径12mm螺栓固定,每只柜4只螺栓33.水锤消解设施后压力1.4倍34.消防水泵启动控制按钮,自动启动档35.气压水罐:①检修通道0.7m ②设备至楼板0.6m36.水泵切割器加装顺序:USB→本体→相连接管→止回阀→安全阀→摆空管→控制阀37.水泵接合器接口距消火栓15-40m,距地0.7m,距墙2m38.进水口距井盖0.4m,且大于半径39.管道连接方式:螺纹,焊接,法兰,承插,沟槽40.DN≤50mm,使用螺纹相连接41.法兰连接固定方式:螺纹法兰,焊接法兰,松套法兰42.非机械相连接USB:石棉水泥,自形变水泥,紫铅,橡胶圈43.密封带应在外螺纹上施加44.法兰相连接密封面形式:平焊,对焊,螺纹45.开孔距离:机械三通1m;机械四通2m46.立管与水平管,严禁机械三通,采用沟槽相连接47.沟槽连接→三元乙丙橡胶48.消防管及穿着伸缩缝,沉降缝,使用波纹管和补偿器措施49.管道红色环圈标志宽度20mm,间距4m,独立单元两处50.管道穿着梁加装吊支架51.防晃架规定:①DN大于50mm,中点布防伸支架②DN大于40mm,每15m加一个防晃支架③DN大于50mm,拐弯,三通,四通加防伸支架52.管网冲洗顺序:①先室外,后室内②先地下,后地上③主管→干管→支管53.试压表中:2只;精度1.5级;量程1.5-2倍54.①系统设计压力≤1Mpa,1.5倍,且大于1.4Mpa;②系统设计压力>1Mpa,加0.4Mpa55.水压强度测试在最低点,稳压30min,压力降大于0.05Mpa56.气温低于5℃,防冻措施57.排水管道冲洗面积60%沟槽连接密封性好,便于拆卸。

浅谈高层建筑消防给水系统的可靠性【摘要】为了保证消防给水系统在经济性与安全性之间取得一个平衡点，并优化系统的可靠度，为此，本文在这里针对高层建筑消防给水系统的可靠性进行了简单分析与探讨。

【关键词】高层建筑；消防给水系统；可靠性前言在高层建筑体系中，消防给水系统的可靠性是一个不可忽视的关键性问题，既关系到整个建筑的功能和使用价值，而且关系着人们的人身安全。

因此，对高层建筑消防给水系统可靠性的探讨有其必要性。

1 高层建筑消防给水系统可靠性研究思路1.1 消防给水系统的构成一般而言，消防给水系统的构成主要分为三大类，即室内消火栓给水系统、室外消火栓给水系统和自动喷水灭火给水系统。

首先是室外消火栓给水系统，其主要包括室外消防供水管网以及室外消防水池两大部分，在灭火时，只需要将消防水池水加压或者对室外消火栓进行加压处理。

其次是室内消火栓给水系统，对于该系统而言，其构成内容较多，包括消防供水管网、消防水池、增压设施、稳压设施以及高位消防水箱。

在需要灭火时，启用消防卷盘和室内消火栓进行灭火即可。

另外是自动喷水灭火给水系统，其主要由消防稳压设施、消防水箱、消防增压泵、消防水源、报警阀等组成，在灭火时，通过启动其中的报警阀，结合给水设施进行灭火。

1.2 提高消防给水系统可靠性的方法消防给水系统可靠性的方法，需要根据建筑物的功能、用途、性质、高度、结构特征以及设备层，并结合建筑的平面布局、避难层和防火分区划分等，科学选择，在具体实施时，可以从以下方面入手：（1）消防水箱对于消防水箱的选择，需要确保其与生活给水系统保持协调一致性，包括中间消防水箱以及建筑顶高位水箱，由于这两种水箱通常设置在建筑的避难层或者是设备层位置，在设计时，最好避开对安静程度要求较高的房间，如卧室，会议室，或者是相邻房间包括上下层。

在高层建筑内，可以利用减压阀和屋顶水箱进行联合应用，以此来代替中间水泵和消防水箱。

另外，为了满足消火栓所具有静水压要求，要科学设计屋顶水箱高度，高位消防水箱的设置高度应保证最不利点消火栓静水压力。

消防给水系统的分类、特点及适用场合
消防给水系统是指为消防用水而设计的给水系统，分为自备水源消防给水系统和城市供水消防给水系统两种。

自备水源消防给水系统是指消防用水自行提供的消防给水系统。

它的特点是独立自主，不收城市供水系统的影响，可靠性高。

一般适用于山区、偏远地区、乡村以及从事重化工业的企业。

该系统的建设需要充分考虑自然环境条件，确定水源、水质、保护区域和供水管道等因素，确保消防系统可靠、稳定和节约。

城市供水消防给水系统是指城市供水管网中加装的消防给水管道和设施。

它的特点是便利快捷，建设难度相对较小，适用于城市、郊区、旅游区等范围较广的区域。

该系统主要由城市供水公司负责建设和管理，对于大型建筑群体、公共机构等更为适用，消费者的消防用水需要提前申请。

在选择消防给水系统时应根据当地实际情况进行选择，正确的选择和使用消防给水系统可以有效地提高消防安全水平和消防效率。

需要注意的是，无论是自备水源还是城市供水消防给水系统，建设和维护均需要严格按照规范进行，加强日常管理和维护，确保消防安全系统的有效性。

消防稳压给水设备的组成
消防稳压给水设备通常由以下几个组成部分：
1. 消防稳压泵：用于保持给水系统内水压的稳定。

通常采用电动泵或柴油泵。

2. 消防稳压器：用于稳定给水系统内的水压。

消防稳压器通常由压力调节器、压力传感器和控制器组成，可以根据消防系统的压力需求自动调节泵的工作状态，保持系统内的水压在设定范围内。

3. 水箱：用于储存消防稳压给水设备供应的水源。

水箱通常由防火材料制成，具有一定的容水量。

4. 消防水管系统：包括供水管道、支管、喷淋管道、喷头等组成，用于将水源输送到消防设备和灭火点。

5. 控制系统：用于监测消防稳压给水设备的工作状态，包括压力传感器、液位传感器、控制面板等。

6. 附件设备：包括排水装置、消防报警器、检测器等，用于确保消防给水设备的正常运行和故障报警。

综上所述，消防稳压给水设备的组成主要包括消防稳压泵、消防稳压器、水箱、消防水管系统、控制系统和附件设备。

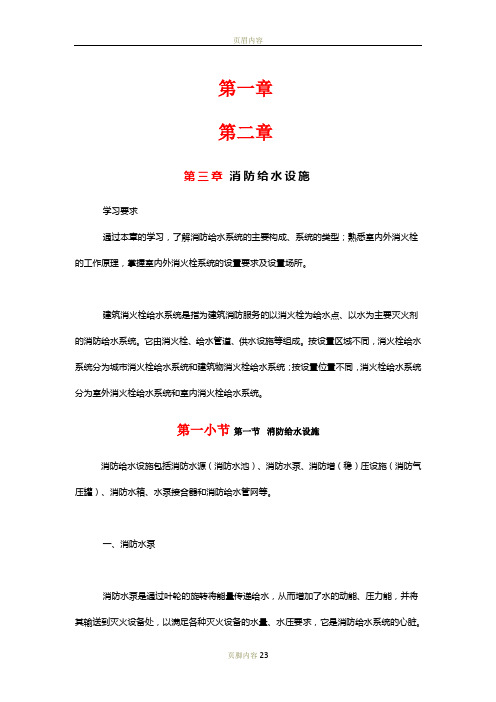

第一章第二章第三章消防给水设施学习要求通过本章的学习，了解消防给水系统的主要构成、系统的类型；熟悉室内外消火栓的工作原理，掌握室内外消火栓系统的设置要求及设置场所。

建筑消火栓给水系统是指为建筑消防服务的以消火栓为给水点、以水为主要灭火剂的消防给水系统。

它由消火栓、给水管道、供水设施等组成。

按设置区域不同，消火栓给水系统分为城市消火栓给水系统和建筑物消火栓给水系统；按设置位置不同，消火栓给水系统分为室外消火栓给水系统和室内消火栓给水系统。

第一小节第一节消防给水设施消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。

一、消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压力能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。

目前，消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应范围广、型号多、供水连续、可随意调节流量等优点。

这里的消防水泵主要是指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。

（一）设置要求消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统和水幕系统等）用于保证系统给水压力和水量的给水泵。

消防转输泵是指在串联消防泵给水系统和重力消防给水系统中，用于提升水源至中间水箱或消防高位水箱的给水泵。

在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。

在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。

消火栓给水系统与自动喷水灭火系统宜分别设置消防泵：设置消防水泵和消防转输泵时均应设置备用泵。

备用水泵的工作能力不应小于最大一台消防工作泵的工作能力。

自动喷水灭火系统可按“用一备一”或“用二备一”的比例设置备用泵。

根据现行国家标准《消防给水及消火栓系统技术规范》（GB50974-2014 ）的规定，下列情况下可不设备用泵。

第一章消防给水设施学习要求通过本章的学习，了解消防给水系统的主要构成、系统的类型；熟悉室外消火栓的工作原理，掌握室外消火栓系统的设置要求及设置场所。

建筑消火栓给水系统是指为建筑消防服务的以消火栓为给水点、以水为主要灭火剂的消防给水系统。

它由消火栓、给水管道、供水设施等组成。

按设置区域不同，消火栓给水系统分为城市消火栓给水系统和建筑物消火栓给水系统；按设置位置不同，消火栓给水系统分为室外消火栓给水系统和室消火栓给水系统。

第一小节第一节消防给水设施消防给水设施包括消防水源（消防水池）、消防水泵、消防增（稳）压设施（消防气压罐）、消防水箱、水泵接合器和消防给水管网等。

一、消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压力能，并将其输送到灭火设备处，以满足各种灭火设备的水量、水压要求，它是消防给水系统的心脏。

目前，消防给水系统中使用的水泵多为离心泵，因为该类水泵具有适应围广、型号多、供水连续、可随意调节流量等优点。

这里的消防水泵主要是指水灭火系统中的消防给水泵，如消火栓泵、喷淋泵、消防转输泵等。

（一）设置要求消防水泵是指在消防给水系统中（包括消火栓系统、喷淋系统和水幕系统等）用于保证系统给水压力和水量的给水泵。

消防转输泵是指在串联消防泵给水系统和重力消防给水系统中，用于提升水源至中间水箱或消防高位水箱的给水泵。

在临时高压消防给水系统、稳高压消防给水系统中均需设置消防泵。

在串联消防给水系统和重力消防给水系统中，除了需设置消防泵外，还需设置消防转输泵。

消火栓给水系统与自动喷水灭火系统宜分别设置消防泵：设置消防水泵和消防转输泵时均应设置备用泵。

备用水泵的工作能力不应小于最大一台消防工作泵的工作能力。

自动喷水灭火系统可按“用一备一”或“用二备一”的比例设置备用泵。

根据现行国家标准《消防给水及消火栓系统技术规》（GB50974-2014 ）的规定，下列情况下可不设备用泵。

1）建筑高度小于54m的住宅和室外消防给水设计流量小于或等于25L/s时。

施工现场消防安全消防给水系统的规定一、综述为了确保施工现场的消防安全，提高施工项目的消防应急本领，保障人员生命资产安全，订立本规定。

本规定适用于全部施工现场，包含但不限于建筑工地、工厂车间等。

二、消防给水系统的设立及管理1.施工现场应依据消防安全的需要，合理设置消防给水系统，确保其可靠性和敏捷性。

2.消防给水系统的设计、施工、验收等环节必需符合相关法律法规和标准，而且经专业人员负责。

3.施工现场的消防给水系统包含以下设施：–消防水池或消防水箱：容量应依据消防需求和工程规模合理确定，并定期保养和维护和修理，保持正常工作状态。

–消防水泵：依照设计要求进行选型和安装，必需保证正常运行，并定期进行维护和检修。

–消防栓和喷淋系统：分布合理，数量充分，每季度进行维护和检查，确保正常工作。

–消防水带和喷灌设备：放置位置明显，易于操作，每季度进行检查和更换，确保完好有效。

三、消防给水系统的维护和保养1.每月定期对消防给水系统进行一次全面的检查，包含但不限于检查水泵、水管、消防栓等设备的正常运行情况，消防水池、消防水箱的水位等。

2.每季度对消防给水系统进行一次大规模维护和检修，包含但不限于清洗、更换易损件、修复、润滑等操作，确保消防设备的正常运行。

3.每年进行一次全面检查和评估，对消防给水系统的性能进行测试，检查系统的完整性、稳定性和可靠性，并做出相应的维护和修理或更换计划。

4.检查和维护记录应详实可靠，包含检查时间、内容、结果和维护和修理情况等。

四、应急预案与演练1.施工现场应建立健全消防应急预案，明确消防责任人和各个施工单位的职责和行动程序，确保在发生火灾等紧急情况时能够快速、有效地进行应急处理。

2.消防应急预案应包含但不限于火灾报警、疏散、灭火、救援等方面的内容，并与周边的消防、医疗、交通等相关部门进行沟通和协调。

3.定期组织消防演练，至少每半年进行一次，演练内容应与现场实际情况相符，包含火灾报警、疏散、灭火等环节，演练结果应记录并进行整改落实。

供水系统的分类供水系统根据用途主要有生活供水、消防供水及生产供水三种类型。

一、生活供水主要是满足生活饮用水和各类卫生设备冲洗用水，供给人们饮用、盥洗、洗涤、沐浴、烹饪等。

其水质必须符合国家规定的饮用水质标准。

系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、减压阀、气压罐、仪表等组成。

二、消防供水在小型或不重要建筑可与生活供水系统合并，但在公共建筑、高层建筑、重要建筑必须与生活供水系统分开设置。

消防供水系统主要是满足建筑物消防灭火用水。

消防用水对水质要求不高，但必须按照建筑防火规范保证供给足够的水量和水压。

系统由市政消防水管网、水泵结合器、消防水池、消防泵（喷淋泵）、稳压泵、气压罐、消防箱、室内消防供水管系、阀门、消火栓、水流指示器、压力开关、湿式报警器、喷淋头、仪表等组成。

三、生产供水主要满足建筑物生产过程用水。

供给生产设备冷却、原料和产品的洗涤、以及各类产品制造过程中所需的生产用水。

生产用水应根据工艺要求，提供所需要的水质、水量和水压。

系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、水处理设备、仪表等组成。

四、生活热水生活热水包括：盥洗用热水、饮用开水、厨房热水、蒸食品用蒸汽等；其总体结构通常由热力网循环系统和用户管网循环系统等组成；其生活用（淋浴、盥洗）热水用户管网系统结构方式分为：开放式—通常为单管系统，用户使用的热水（蒸汽）部分或全部由热网直接供给；闭合式—通常为双管循环系统，热力网络仅通过热媒供给用户站热量，用户站使用热媒交换成60O C~65O C的生活热水，经用户生活热水循环网络供给各用热用户。

目前状况：在大、中城市中，热力网络是指热力公司向整个城市集中供热的网络，或单位自建的锅炉；生活饮用开水和蒸汽，通常以开放式结构、定点、定时供应为主；生活用热水通常以闭合式结构，24小时不间断供应为主；用户生活热水循环网络（管道通径，循环水泵的流量、扬程）是以用户最大用水量（注：按《室内给水排水和热水供应设计规范》的标准规定，水温：65O C，用水量：75~100／L，每人、每日）设计的，通常都是24小时满负荷运行。
