节流膨胀原理

制冷中的膨胀阀的原理制冷中的膨胀阀是一种用于调节制冷剂流量并控制制冷系统的压力和温度的重要组件。

它的作用是将高压高温的制冷剂从冷凝器中的液体态转变为低压低温的蒸汽态，以完成制冷循环过程中的热交换。

膨胀阀的原理基于一个简单的物理现象：通过流动介质的流动速度和流量的变化来控制其压力的原理。

根据这个原理，膨胀阀通常采用一种特殊的结构，称为节流装置，用于改变制冷剂的流通截面积，从而控制制冷剂的流速和流量。

膨胀阀通常由一个管道和一个节流装置组成。

管道是将制冷剂从冷凝器传输到蒸发器的通道，而节流装置则位于管道中并负责控制流量。

常用的节流装置有毛细管、节流孔和膨胀阀芯。

毛细管是一种非常简单且常见的节流装置。

它是一个细长的管道，内径通常在0.5-3mm之间。

当制冷剂通过毛细管流动时，由于管道内的压力降低，制冷剂的流速也会减小。

由于能量守恒定律的作用，制冷剂的流速减小意味着其对应的温度也会下降。

通过控制毛细管的内径和长度，可以实现对制冷剂的精密控制。

节流孔是另一种常见的节流装置，其工作原理与毛细管相似。

节流孔是一个小孔，通常位于管道上。

当制冷剂通过节流孔流动时，孔径的大小限制了流通截面积，从而控制了制冷剂的流速和温度。

膨胀阀芯是膨胀阀的核心部件，由一个可移动的可控制或可调节的活门组成。

膨胀阀芯在膨胀阀中起到调节流量和压力的作用。

当制冷剂的压力超过一定的阈值时，膨胀阀芯会自动打开以增加制冷剂的流量。

当压力降低时，膨胀阀芯会自动关闭，限制制冷剂的流量。

膨胀阀芯的调节作用可以通过手动、电动或控制信号实现。

膨胀阀在制冷系统中起到了控制温度和压力的重要作用。

通过控制制冷剂流量和压力，膨胀阀可以确保制冷系统的高效稳定运行。

同时，膨胀阀还可以根据不同负荷条件和环境温度的变化，自动调节制冷剂流量以达到最佳的制冷效果和能效。

这些特性使得膨胀阀成为制冷系统中不可或缺的元件之一。

关关关关关关关关关关关关关关关关关关节流膨胀和绝热膨胀是指在某些条件下，流体体积发生变化所导致的压力变化。

关于节流膨胀和绝热膨胀，有几个基本概念需要了解：
1.压力：压力是指由于流体的质量和重力的作用，对流体
所施加的垂直力的强度。

2.体积：体积是指流体所占的空间大小。

3.温度：温度是指物体的热能状态的一种度量。

4.节流膨胀：节流膨胀是指流体在受到节流作用时，体积
减小而压力增大的现象。

5.绝热膨胀：绝热膨胀是指流体在温度升高而体积不变的
情况下，压力增大的现象。

节流膨胀和绝热膨胀是由热力学第一定律所解释的，即能量守恒定律。

1、绝热节流过程节流是高压流体气体、液体或气液混合物)在稳定流动中，遇到缩口或调节阀门等阻力元件时由于局部阻力产生，压力显著下降的过程。

节流膨胀过程由于没有外功输出，而且工程上节流过程进行得很快，流体与外界的热交换量可忽略，近似作为绝热过程来处理。

根据稳定流动能量方程:δq=dh+δw（2.1）得出绝热节流前后流体的比焓值不变，由于节流时流体内部存在摩擦阻力损耗，所以它是一个典型的不可逆过程，节流后的熵必定增大。

绝热节流后，流体的温度如何变化对不同特性的流体而言是不同的。

对于任何处于气液两相区的单一物质，节流后温度总是降低的。

这是由于在两相区饱和温度和饱和压力是一一对应的，饱和温度随压力的降低而降低。

对于理想气体，焓是温度的单值函数，所以绝热节流后焓值不变，温度也不变。

对于实际气体，焓是温度和压力的函数，经过绝热节流后，温度降低、升高和不变3种情况都可能出现。

这一温度变化现象称为焦耳-汤姆逊效应，简称J-T效应。

2、实际气体的节流效应实际气体节流时，温度随微小压降而产生的变化定义为微分节流效应，也称为焦耳-汤姆逊系数:αh=（ɑＴ／ɑｐ）２．２）αh＞０表示节流后温度降低，αh<0表示节流后温度升高。

当压降（P2-P1）为一有限数值时，整个节流过程产生的温度变化叫做积分节流效应：ΔTh=T2-T1=ƒp2p1αhdp（2.3）理论上，可以使用热力学基本关系式推算出αh的表达式进行分析。

有焓的特性可知：dh=cpdT-[T(αv/aT)p-v]dp(2.4)由于焓值不变，dh=0，将上式移项整理可得：αh=（αT/αp）h=1/cp[T(αv/αT)p-v](2.5)由式（2.3）可知，微分节流效应的正负取决于T(αv/aT)p和v的差值。

若这一差值大于0，则αh＞０节流时温度降低；若等于0则αh=０，节流时温度不变；若小于0则αh<０，节流时温度升高。

从物理实质出发，可以用气体节流过程中的能量转化关系来解释着三种情况的出现，由于节流前后气体的焓值不变，所以节流前后内能的变化等于进出推动功的差值：u2-u1=p1v1-p2v2气体的内能包括内动能和内位能两部分，而气体温度是降低、升高、还是不变，仅取决于气体内动能是减小、增大、还是不变。

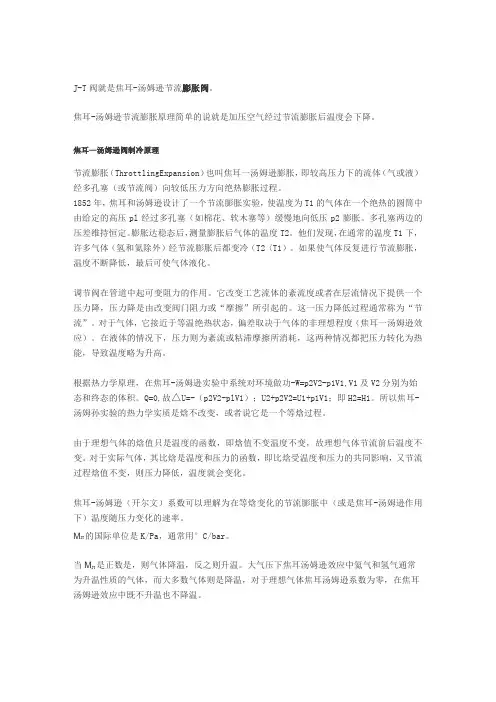

J-T阀就是焦耳-汤姆逊节流膨胀阀。

焦耳-汤姆逊节流膨胀原理简单的说就是加压空气经过节流膨胀后温度会下降。

焦耳—汤姆逊阀制冷原理节流膨胀（ThrottlingExpansion）也叫焦耳一汤姆逊膨胀，即较高压力下的流体（气或液）经多孔塞（或节流阀）向较低压力方向绝热膨胀过程。

1852年，焦耳和汤姆逊设计了一个节流膨胀实验，使温度为T1的气体在一个绝热的圆筒中由给定的高压pl经过多孔塞（如棉花、软木塞等）缓慢地向低压p2膨胀。

多孔塞两边的压差维持恒定。

膨胀达稳态后，测量膨胀后气体的温度T2。

他们发现，在通常的温度T1下，许多气体（氢和氦除外）经节流膨胀后都变冷（T2〈T1）。

如果使气体反复进行节流膨胀，温度不断降低，最后可使气体液化。

调节阀在管道中起可变阻力的作用。

它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。

这一压力降低过程通常称为“节流”。

对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度（焦耳一汤姆逊效应）。

在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。

根据热力学原理，在焦耳-汤姆逊实验中系统对环境做功-W=p2V2-p1V1,V1及V2分别为始态和终态的体积。

Q=0,故△U=-（p2V2-plV1）；U2+p2V2=U1+p1V1；即H2=H1。

所以焦耳-汤姆孙实验的热力学实质是焓不改变，或者说它是一个等焓过程。

由于理想气体的焓值只是温度的函数，即焓值不变温度不变，故理想气体节流前后温度不变。

对于实际气体，其比焓是温度和压力的函数，即比焓受温度和压力的共同影响，又节流过程焓值不变，则压力降低，温度就会变化。

焦耳-汤姆逊（开尔文）系数可以理解为在等焓变化的节流膨胀中（或是焦耳-汤姆逊作用下）温度随压力变化的速率。

M JT的国际单位是K/Pa，通常用°C/bar。

当M JT是正数是，则气体降温，反之则升温。
