信号发生器设计与实现实验报告(一)信号发生器设计与实现实验报告1. 引言•介绍信号发生器的作用和重要性•提出本实验的目的和研究重点2. 实验原理•详细介绍信号发生器的基本原理•解释信号发生器的工作方式和内部结构3. 实验设备和材料•列举使用到的实验设备和材料•概述它们在实验中的作用和使用方法4. 实验步骤1.第一步：设置实验仪器–详细描述如何设置信号发生器和接收器–解释各个参数的设置意义和范围2.第二步：生成标准信号–介绍如何使用信号发生器生成标准信号–提供示例参数设置和操作步骤3.第三步：测量信号参数–阐述如何通过接收器测量信号的频率、幅度等参数–解释测量原理和相关工具的使用方法5. 实验结果分析•展示实验结果数据和测量值•分析实验结果与设定值之间的差异•探讨可能的误差来源和改进措施6. 结论•总结实验的目的、方法和结果•强调实验的重要性和实际应用7. 参考文献•引用使用到的参考资料、教材和相关文献8. 致谢•表达对参与实验的人员、设备提供者等的感谢之情以上是一份符合Markdown格式的信号发生器设计与实现实验报告的基本结构。
在每个部分中，使用标题和副标题进行内容分类和组织。
尽量使用简洁明了的语言和清晰的逻辑，使读者易于理解实验的过程和结果。
9. 实验讨论9.1 实验步骤的有效性•分析实验步骤的合理性和可行性•探讨实验过程中可能存在的困难和解决方法9.2 实验结果的可靠性•讨论实验数据的准确性和可重复性•提出实验结果可能存在的误差来源和影响因素9.3 设备性能的评价•对使用的信号发生器和接收器的性能进行评价•分析其在实验中的表现和优缺点9.4 实验改进的建议•根据本次实验的经验，提出改进实验方法的建议•探讨如何提高实验的效率和结果的精确度10. 实验应用展望•探讨信号发生器在其他领域的应用前景•分析信号发生器在科研和工程实践中的价值和重要性11. 结语•总结全文的主要内容和观点•强调本次实验的价值和对个人学习的意义以上是继续完整的信号发生器设计与实现实验报告。

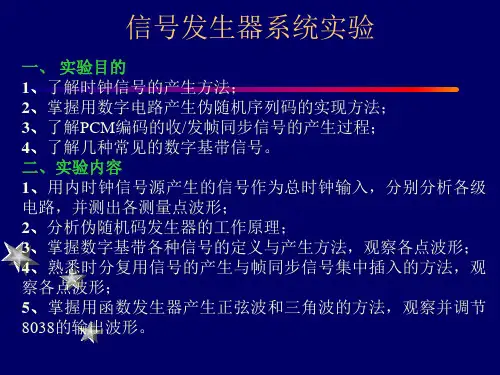

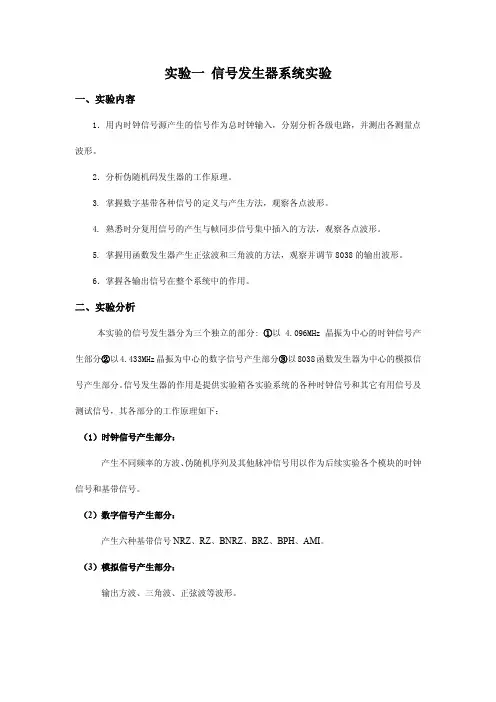

实验一信号发生器系统实验一、实验内容1．用内时钟信号源产生的信号作为总时钟输入，分别分析各级电路，并测出各测量点波形。
2．分析伪随机码发生器的工作原理。
3. 掌握数字基带各种信号的定义与产生方法，观察各点波形。
4. 熟悉时分复用信号的产生与帧同步信号集中插入的方法，观察各点波形。
5. 掌握用函数发生器产生正弦波和三角波的方法，观察并调节8038的输出波形。
6．掌握各输出信号在整个系统中的作用。
二、实验分析本实验的信号发生器分为三个独立的部分:①以 4.096MHz晶振为中心的时钟信号产生部分②以4.433MHz晶振为中心的数字信号产生部分③以8038函数发生器为中心的模拟信号产生部分。
信号发生器的作用是提供实验箱各实验系统的各种时钟信号和其它有用信号及测试信号，其各部分的工作原理如下：（1）时钟信号产生部分：产生不同频率的方波、伪随机序列及其他脉冲信号用以作为后续实验各个模块的时钟信号和基带信号。
（2）数字信号产生部分：产生六种基带信号NRZ、RZ、BNRZ、BRZ、BPH、AMI。
（3）模拟信号产生部分：输出方波、三角波、正弦波等波形。
三、实验结果1、时钟信号产生部分的测量：TP007（蓝色-下）与TP006（黄色-上）在1、2引脚跟2、3引脚下的波形图如下所示： 1、2引脚 2、3引脚2、数字信号产生部分的测量：（1）TP011的波形：（2）TP012（下）的波形（与TP011（上）双踪）：（3）TP013的波形（与TP011双踪）拨码开关SW001、SW002、SW003的设置分别为： 1000 0000 1100 0000 1110 0000。
（3）TP014的波形（与TP013双踪）（4）TP015（下）的波形（与TP013双踪）：（5）TP016（下）的波形（与TP013双踪）（6）TP017（下）的波形（与TP013双踪）：（7）TP018（下）的波形（与TP013双踪）。

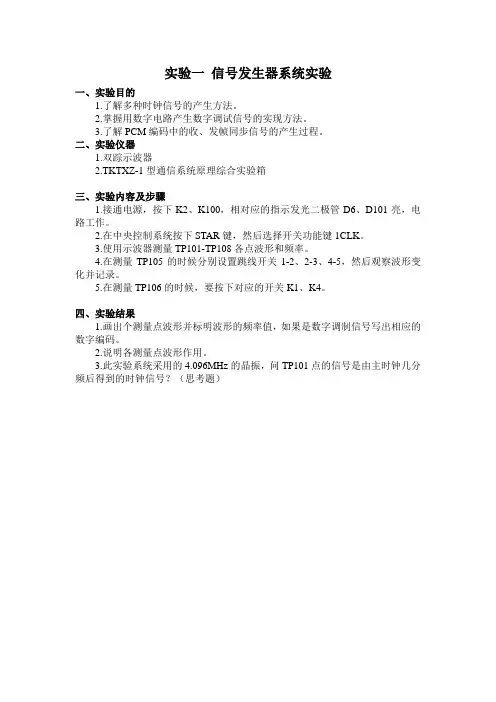

实验一信号发生器系统实验
一、实验目的
1.了解多种时钟信号的产生方法。
2.掌握用数字电路产生数字调试信号的实现方法。
3.了解PCM编码中的收、发帧同步信号的产生过程。
二、实验仪器
1.双踪示波器
TXZ-1型通信系统原理综合实验箱
三、实验内容及步骤
1.接通电源，按下K2、K100，相对应的指示发光二极管D6、D101亮，电路工作。
2.在中央控制系统按下STAR键，然后选择开关功能键1CLK。
3.使用示波器测量TP101-TP108各点波形和频率。
4.在测量TP105的时候分别设置跳线开关1-2、2-3、4-5，然后观察波形变化并记录。
5.在测量TP106的时候，要按下对应的开关K1、K4。
四、实验结果
1.画出个测量点波形并标明波形的频率值，如果是数字调制信号写出相应的数字编码。
2.说明各测量点波形作用。
3.此实验系统采用的
4.096MHz的晶振，问TP101点的信号是由主时钟几分频后得到的时钟信号？（思考题）。
信号发⽣器实验报告信号发⽣器F组组长：***组员：***、*** 2013年8⽉12⽇星期⼀1系统⽅案 (4)1.1系统⽅案论证与选择 (4)1.2⽅案描述 (4)2理论分析与计算 (5)3电路与程序设计 (6)3.1电路的设计 (6)3.1.1 ICL8038模块电路 (6)3.1.2 放⼤电路 (6)3.2程序的设计 (7)4测试⽅案与测试结果 (9)4.1测试仪器与结果 (9)4.2调试出现的问题及解决⽅案 (9)5 ⼩结 (10)本系统设计的是信号发⽣器，是以 ICL8038和 STC89C51为核⼼设计的数控及扫频函数信号发⽣器。
ICL8038作为函数信号源结合外围电路产⽣占空⽐和频率可调的正弦波、⽅波、三⾓波；该函数信号发⽣器的频率可调范围1~100kHz，波形稳定，⽆明显失真。
单⽚机控制LCD12864液晶显⽰频率、频段和波形名称。
关键字：信号发⽣器ICL8038、 STC89C51、波形、LCD12864信号发⽣器实验报告1系统⽅案1.1系统⽅案论证与选择⽅案⼀：由单⽚机内部产⽣波形，经DAC0832输出，然后再经过uA741放⼤信号后，最后经过CD4046和CD4518组成的锁相环放⼤频率输出波形，可是输出的波形频率太低，达不到设计要求。
⽅案⼆：采⽤单⽚机对信号发⽣器MAX038芯⽚进⾏程序控制的函数发⽣器，该发⽣器有正弦波、三⾓波和⽅波信号三种波形，输出信号频率在0.1Hz~100MHz 范围内。
MAX038为核⼼构成硬件电路能⾃动地反馈控制输出频率，通过按键选择波形，调节频率，可是MAX038芯⽚价格太⾼，过于昂贵。
⽅案三：利⽤芯⽚ICL8038产⽣正弦波、⽅波和三⾓波三种波形，根据电阻和电容的不同可以调节波形的频率和占空⽐，产⽣的波形频率⾜够⼤，能达到设计要求，⽽且ICL8038价格⽐较便宜，设计起来成本较低。
综上所述，所以选择第三个⽅案来设计信号发⽣器。
1.2⽅案描述本次设计⽅案是由ICL8038芯⽚和外围电路产⽣三种波形，由公式：，改变电阻和电容的⼤⼩可以改变波形的频率，有开关控制频段和波形并给单⽚机⼀个信号，由单⽚机识别并在LCD液晶屏上显⽰，电路的系统法案框图为下图1所⽰：图1 总系统框图2理论分析与计算如图2，占空⽐和频率调节电路：图2 占空⽐和频率调节电路所有波形的对称性都可以通过调节外部定时电阻来调节。
