架空输电线路温度和最大允许载流量计算

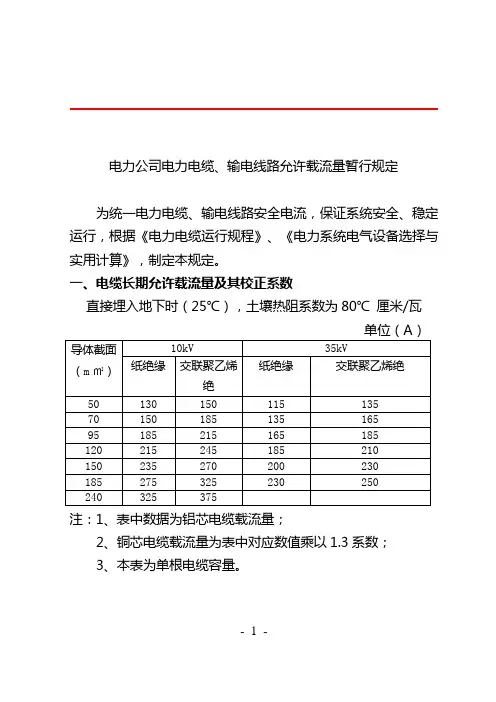

电力公司电力电缆、输电线路允许载流量暂行规定为统一电力电缆、输电线路安全电流，保证系统安全、稳定运行，根据《电力电缆运行规程》、《电力系统电气设备选择与实用计算》，制定本规定。

一、电缆长期允许载流量及其校正系数直接埋入地下时（25℃），土壤热阻系数为80℃厘米/瓦注：1、表中数据为铝芯电缆载流量；2、铜芯电缆载流量为表中对应数值乘以1.3系数；3、本表为单根电缆容量。

- 1 -在空气中（25℃），长期允许载流量）注：1、表中数据为铝芯电缆载流量；2、铜芯电缆载流量为表中数值乘以1.3系数；3、本表为单根电缆容量。

另外：因300 m㎡电缆规程中无要求，经咨询制造厂家，暂按企业标准考虑，待有新国标后执行国标或新规程。

10KV 300*3铜电缆直埋：567A，空气中：671A。

10KV300*3铝电缆直埋：481A，空气中：527A。

35KV300*3铜电缆直埋：550A，空气中：740A。

35KV300*3铝电缆直埋：439A，空气中：586A。

- 2 -35KV240*3铜电缆直埋：495 A，空气中：650 A。

35KV240*3铝电缆直埋：460 A，空气中：512 A。

二、铝绞线允许载流量表注:1.LJ-铝绞线,LGJ-钢芯铝绞线,LGJQ-轻型钢芯铝绞线,LGJJ-加- 3 -强型钢芯铝绞线。

2.表为最高允许温度+70℃的允许载流量。

3.表引自《电力系统电气设备选择与实用计算》。

三、目前运行输电线路安全载流电流：- 4 -- 5 -- 6 -- 7 -二○○七年五月三十一日- 8 -- 9 -。

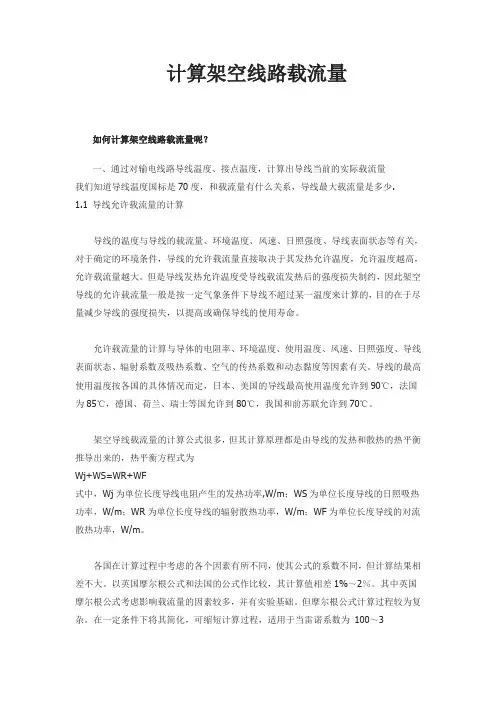

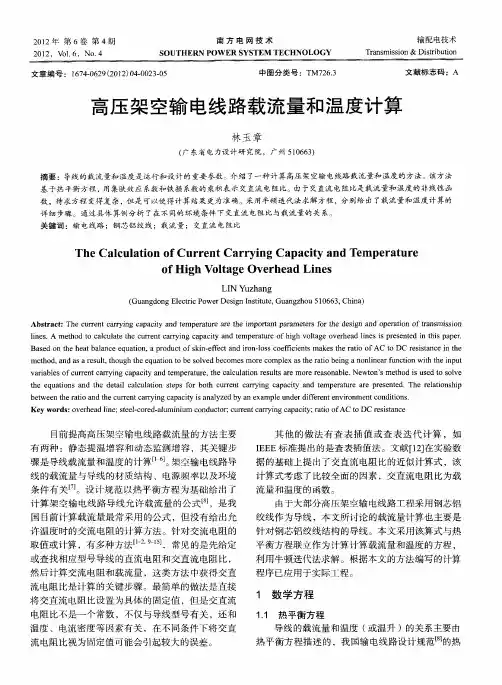

计算架空线路载流量如何计算架空线路载流量呢？一、通过对输电线路导线温度、接点温度，计算出导线当前的实际载流量我们知道导线温度国标是70度，和载流量有什么关系，导线最大载流量是多少.1.1 导线允许载流量的计算导线的温度与导线的载流量、环境温度、风速、日照强度、导线表面状态等有关，对于确定的环境条件，导线的允许载流量直接取决于其发热允许温度，允许温度越高，允许载流量越大。

但是导线发热允许温度受导线载流发热后的强度损失制约，因此架空导线的允许载流量一般是按一定气象条件下导线不超过某一温度来计算的，目的在于尽量减少导线的强度损失，以提高或确保导线的使用寿命。

允许载流量的计算与导体的电阻率、环境温度、使用温度、风速、日照强度、导线表面状态、辐射系数及吸热系数、空气的传热系数和动态黏度等因素有关。

导线的最高使用温度按各国的具体情况而定，日本、美国的导线最高使用温度允许到90℃，法国为85℃，德国、荷兰、瑞士等国允许到80℃，我国和前苏联允许到70℃。

架空导线载流量的计算公式很多，但其计算原理都是由导线的发热和散热的热平衡推导出来的，热平衡方程式为Wj+WS=WR+WF式中，Wj为单位长度导线电阻产生的发热功率,W/m；WS为单位长度导线的日照吸热功率，W/m；WR为单位长度导线的辐射散热功率，W/m；WF为单位长度导线的对流散热功率，W/m。

各国在计算过程中考虑的各个因素有所不同，使其公式的系数不同，但计算结果相差不大。

以英国摩尔根公式和法国的公式作比较，其计算值相差1%～2％。

其中英国摩尔根公式考虑影响载流量的因素较多，并有实验基础。

但摩尔根公式计算过程较为复杂。

在一定条件下将其简化，可缩短计算过程，适用于当雷诺系数为100～3000时，即环境温度为40℃、风速为0.5m/s、导线温度不超过120℃时，可用于直径为4.2～100 mm的导线载流量的计算。

载流量计算公式如下式中，θ为导线的载流温升，℃；v为风速，m/s；D为导线外径，m；ε为导线表面的辐射系数（光亮新线为0.23～0.46，发黑旧线为0.90～0.95）；S为斯蒂芬-包尔茨曼常数5.67×10-8W/m2；ta为环境温度，℃；αs为导线吸热系数，光亮新线为0.23～0.46，发黑旧线为0.90～0.95；kt为t(t=θ+ta)℃时的交直流电阻比;Rdt为t℃时直流电阻；Is为日光对导线的日照强度，W/m2。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节 导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。
