Comsol操作手册

comsol操作技巧comsol操作技巧下面是本人在利用comsol解决实际问题时碰到的一些问题，通过上网查询，以及自己想出的方法进行解决，很多是网络是无法直接查询到，希望和大家一起分享，也许其中的某条正是你下载冥思苦想要解决的问题，希望能够帮到你。

上网查找的部分如有侵权，请告之删除，谢谢！（一）利用comsol的计算源程序，来建立新的循环计算如果需要利用其它计算后的数值代入到comsol进行后计算，这就不可避免的要利用comsol的源程序进行后学的连续计算，这里主要需解决在次计算利用上次计算初始值的问题，下面两段就是有无利用上次计算结果作为初始值的程序：%正常的求解% Solve problemfem.sol=femtime(fem, ...'solcomp',{'T'}, ...'outcomp',{'T'}, ...'blocksize','auto', ...'tlist',[colon(0,0.1,1)], ...'estrat',1, ...'tout','tlist', ...'linsolver','gmres', ...'itrestart',100, ...'prefuntype','right', ...'prefun','gmg', ...'prepar',{'presmooth','ssor','presmoothpar',{'iter',3,'relax',0.8},'postsmooth','ssor','postsmoothpar',{'iter',3,'relax',0.8},'csolver','pardiso'}, ...'mcase',[0 1]);%将上次求解结果作为下次计算的初始值的求解% Mapping current solution to extended meshinit = asseminit(fem,'init',fem0.sol,'xmesh',fem0.xmesh,'blocksize','auto');%（此处是关键）% Solve problemfem.sol=femtime(fem, ...'init',init, ... %（此处是关键）'solcomp',{'T'}, ...'outcomp',{'T'}, ...'blocksize','auto', ...'tlist',[colon(0,0.1,1)], ...'estrat',1, ...'tout','tlist', ...'linsolver','gmres', ...'itrestart',100, ...'prefuntype','right', ...'prefun','gmg', ...'prepar',{'presmooth','ssor','presmoothpar',{'iter',3,'relax',0.8},'postsmooth','ssor','postsmoothpar',{'iter',3,'relax',0.8},'csolver','pardiso'}, ...'mcase',[0 1]);（二）对常数进行赋值下面一段程序是comsol中常数的赋值语句：% Constantsfem.const = {'U0','3.9', ...'I0','35', ...'It1','35', ...'It2','35', ...'It3','35', ...'It4','35', ...'Vt1','4', ...'Vt2','4', ...'Vt3','4', ...'Vt4','4', ...'OpenVt1','4.1', ...'OpenVt2','4.1', ...'OpenVt3','4.1', ...'OpenVt4','4.1'};我们可以通过以下语句对其中的35,4,4.1进行修改It1=700;It2=700;It3=700;It4=700;fem.const(1,6)={It1};fem.const(1,8)={It2};fem.const(1,10)={It3};fem.const(1,12)={It4};这样就可以实现常量变成变量，进行计算了（三）启动COMSOL with MATLAB 2007b时，MATLAB和COMSOL Multiphysics用户界面都没有出现该问题多出现在Windows上使用COMSOL with MATLAB 2007b，MATLAB 2007a及更早的版本没有这种问题。

序 言AC/DC模块文档由三本书组成：AC/DC模型库，模型库中包含丰富的随时可以运行的模型，每个模型文档由模型的基础理论，建模目的，结果讨论及实现模型的步骤等几部分组成。

如果用户所要解决的问题和模型库中的某个模型类似，那么可以阅读该模型的文档，并遵从文档中指示的步骤，通过使用库中的模型原型，来构造自己的模型。

AC/DC模块参考手册包含了关于应用模式参数，命令行函数，应用程序接口等和编程有关的信息。

如果用户希望基于Matlab环境运行自己的模型，就必须阅读并熟悉这本手册。

AC/DC模块用户指南介绍了AC/DC多物理模块的基本功能，此模块所基于的基本电磁学方程，各种应用模式和分析类型特点，以及基础建模技巧。

如果用户并不清楚自己的问题应该用何种几何，何种应用模式，何种分析类型来解决，或者当用户希望比较系统的了解、掌握AC/DC模块的应用模式，和它们所基于的基本方程，求解域参数设置，边界条件设定，源的激发，以及各种后处理和可视化的时候，就应该首先阅读这本手册，它会对用户所希望解决的问题应该采用何种几何，使用何种应用模式和分析类型提供极大的帮助。

一个实用模型的开发一般需要经历4个阶段：一、在AC/DC模块用户指南介绍的应用模式和分析类型中选定适合用户问题的应用模式和分析类型；二、用COMSOL多物理图形用户界面构建问题的模型和分析模式，包括构造几何，物理设定，划分网格，设置求解器，求解，后处理和可视化；三、在COMSOL 多物理图形用户界面上生成的模型，以M文件形式输出；四、根据特殊需要，在M文件中修改模型和分析类型，实现特殊后处理，构建一个满足用户特殊需求的实用模型。

比较来说，三本书中AC/DC模块应用指南是纲，是用户首先应该阅读的。

本书的第一章是简介，这章包括AC/DC模块概述和应用模式概述，主要介绍AC/DC模块的主要用途和适用范围，以及静态分析，时谐分析和瞬态分析等各种应用模式的选择。

对于本软件的初学者,建议阅读第一章,以便对解决各种问题的手段有一个总的认识和了解,这样更有助于掌握后面章节所叙述的内容。

f对x方向的微分
pd和d的区别：
d(u+x,x)=ux+1，d(u,t)=ut，u和x,t等有关
pd(u+x,x)=1，pd(u,t)=0，u是独立的和x,t无关
dtang(f,x)
边界上f对x的切向微分
在边界上d(u,x)不能定义，但是可以使用dtang(u,x)，dtang付出基本的微分法则，如乘积法则和链式法则，但是需要指出的是，dtang(x,x)不一定等于1。

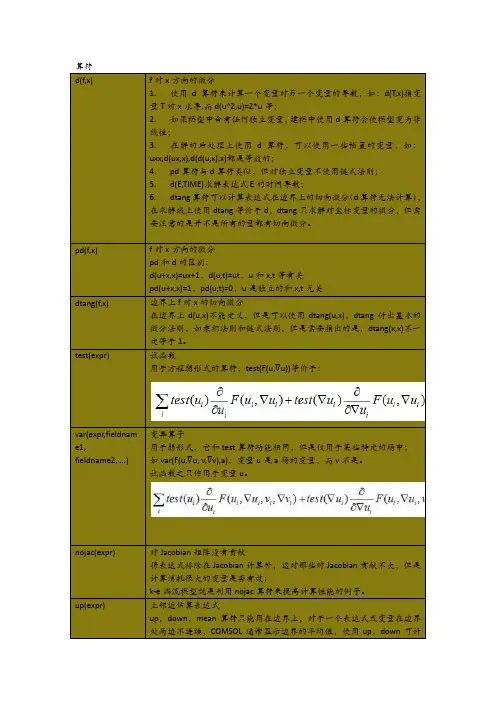

算符
d(f,x)
f对x方向的微分
1.使用d算符来计算一个变量对另一个变量的导数，如：d(T,x)指变量T对x求导,而d(u^2,u)=2*u等；
2.如果模型中含有任何独立变量，建模中使用d算符会使模型变为非线性；
3.在解的后处理上使用d算符，可以使用一些预置的变量，如：uxx,d(ux,x),d(d(u,x),x)都是等效的；
pdfxf对xpd和duxxux1pduxx1dtangfx边界上在边界上微分法则如乘积法则和链式法则但是需要指出的是定等于testexpr试函数用于方程弱形式的算符方向的微使算符来计算一个变量对另一个变量的导数如dtx指求du2u2等如果模型中含有任何独立变量建模中使算符会使模型变为在解的后处理上使算符可以使用一些预置的
用其他变量或表达式替换一个表达式
subst(hmnf.nutildeinit,p,pin_stat)
circint(r,expr),
circavg(r,expr),
diskint(r,expr),
diskavg(r,expr),
sphint(r,expr),
sphavg(r,expr),
ballint(r,expr),
如果解没有线性化点，那么会报错；

COMSOL使用技巧1.认识COMSOL的用户界面：COMSOL的用户界面提供了一系列的工具箱和菜单，用于创建和管理模型、设置物理场和边界条件等。

熟悉并了解这些工具的功能、用途和操作方法是使用COMSOL的第一步。

2.创建几何模型：COMSOL提供了几何建模工具，可以用于创建各种形状和几何结构。

在创建几何模型时，可以使用基本几何体（如球、圆柱等）、使用参数化几何体（如旋转体、拉伸体等）或导入CAD文件。

确保几何模型的准确性和合理性对于后续的仿真分析非常重要。

3.设置物理场和边界条件：COMSOL提供了各种物理场模块，包括电磁场、流体力学、热传导等。

在设置物理场时，需要根据具体的物理现象选择合适的物理场模块，并设置相应的物理参数和边界条件。

合理的物理场和边界条件设置对于仿真结果的准确性有重要影响。

4.网格划分：COMSOL使用有限元方法进行仿真计算，因此需要将几何模型离散化为有限元网格。

合理的网格划分可以提高计算速度和结果准确性。

COMSOL提供了自动和手动网格划分工具，可以根据具体的需求选择适当的网格划分方法和参数。

5.选择适当的求解器：COMSOL提供了多种求解器，包括直接法、迭代法和松弛法等。

选择适当的求解器可以提高求解速度和收敛性。

如果发现仿真计算收敛困难或速度过慢，可以尝试更换不同的求解器进行求解。

6.运行仿真计算：在设置完物理场和边界条件、完成网格划分和选择求解器后，可以开始运行仿真计算。

COMSOL提供了运行和监控仿真计算进程的工具，在运行仿真时，可以实时观察仿真结果，并根据需要进行调整和优化。

7.结果分析和后处理：COMSOL提供了丰富的结果分析和后处理工具，可以对仿真结果进行可视化、统计和比较等。

通过结果分析和后处理，可以深入理解仿真结果，并从中获取所需的信息。

合理的结果分析和后处理方法可以提高仿真结果的可理解性和应用价值。

8.优化和验证：在进行COMSOL仿真时，往往需要对模型和参数进行优化和验证。
