蒸汽部分计算书一、蒸汽量计算：(6万平米)市政管网过热蒸汽参数：压力=0.4MPa 温度=180℃密度=2.472kg/m3蒸汽焓值=2811.7KJ/kg 换热器凝结水参数：温度=70℃焓值=293 KJ/kg 密度=978kg/m3（1）采暖部分耗汽量：热负荷6160kWG=3.6*Q/Δh=3.6*6160*1000/(2811.7-293)=8805kg/h凝结水量计算：G=m/ρ=8805/978=9m3/h（2）四十七层空调耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=285kg/h凝结水量计算：G=m/ρ=285/978=0.29m3/h（3）高区供暖耗汽量：热负荷1237kWG=3.6*Q/Δh=3.6*1237*1000/(2811.7-293)=1768kg/h凝结水量计算：G=m/ρ=1768/978=1.8m3/h（4）中区供暖耗汽量：热负荷1190kWG=3.6*Q/Δh=3.6*1385*1000/(2811.7-293)=1980kg/h凝结水量计算：G=m/ρ=1980/978=2m3/h（5）低区供暖耗汽量：热负荷1895kWG=3.6*Q/Δh=3.6*1895*1000/(2811.7-293)=2708kg/h凝结水量计算：G=m/ρ=2708/978=2.8m3/h（6）低区空调耗汽量：热负荷1640kWG=3.6*Q/Δh=3.6*1640*1000/(2811.7-293)=2344kg/h凝结水量计算：G=m/ρ=3830/978=4m3/h（7）生活热水耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=286kg/h凝结水量计算：G=m/ρ=286/978=0.3 m3/h（8）洗衣机房预留蒸汽量: 150kg/h（9）橱房预留蒸汽量: 200kg/h（10）蒸汽量合计: 9720kg/h二、蒸汽管道管径计算：蒸汽流速范围：ω=20~30m/s 计算公式：d=18.8*(V/ω)1/2（1）蒸汽入户管径:ω=35m/s V=9720/2.472=3932m3/hd=18.8*(3932/30)1/2=215 管径为D273X8（2）四十七层蒸汽总管径: ω=30m/s V=300/2.472=120m3/hd=18.8*(120/25)1/2= 41 管径为D57X3.5（3）高区供暖蒸汽总管径: ω=30m/s V=1768/2.472= 715m3/hd=18.8*(715/30)1/2= 92 管径为D108X4（4）中区供暖蒸汽总管径: ω=30m/s V=1980/2.472=800m3/hd=18.8*(800/30)1/2= 97 管径为D108X4（5）低区第一套换热系统蒸汽总管径: ω=30m/s V=2708/2.472=1095m3/hd=18.8*(1095/30)1/2= 113 管径为D133X4（6）低区第二套换热系统蒸汽总管径: ω=30m/s V=2344/2.472=948m3/hd=18.8*(948/30)1/2= 135 管径为D133x4（7）生活热水换热系统蒸汽总管径: ω=30m/s V=286/2.472=116m3/hd=18.8*(116/30)1/2= 37 管径为D45X3.5（8）厨房蒸汽总管径: ω=25m/s V=200/2.472=81m3/hd=18.8*(81/25)1/2= 33 管径为D45X3.5（9）洗衣机房蒸汽总管径: ω=25m/s V=150/2.472=61m3/hd=18.8*(61/25)1/2= 29 管径为D32X2.5（10）三十二至十五层立管管径: ω=30m/s V=120+715=835m3/hd=18.8*(835/30)1/2= 99 管径为D108X4（11）十五至地下四层立管管径: ω=30m/s V=120+715+800=1635m3/hd=18.8*(1635/30)1/2= 138 管径为D159X4.5三、各部分单台换热器凝结水量计算:（1）四十七层：285X0.7X1.1=220kg/h（2）高区供暖：1768X0.7X1.1=1360kg/h（3）中区供暖：1980X0.7X1.1=1524kg/h（4）低区供暖：2708X0.7X1.1=1895kg/h（5）低区空调：2344X0.7X1.1=1640kg/h四、各部分凝结水管管径根据流量与流速查《实用供热空调设计手册》水利计算表计算。

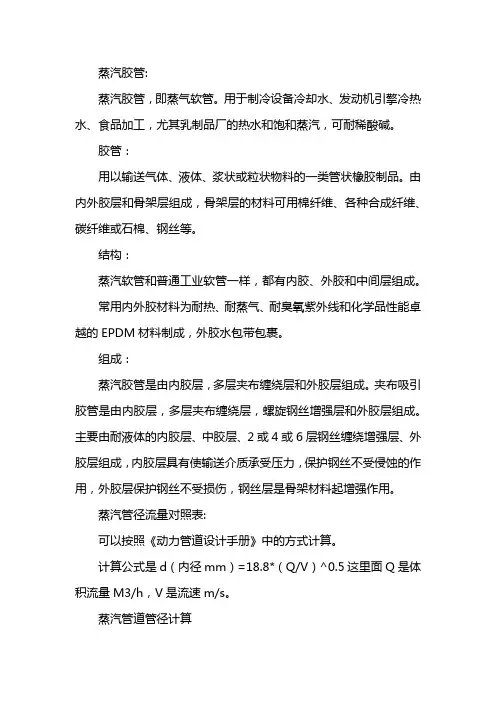

蒸汽胶管:
蒸汽胶管，即蒸气软管。

用于制冷设备冷却水、发动机引擎冷热水、食品加工，尤其乳制品厂的热水和饱和蒸汽，可耐稀酸碱。

胶管：
用以输送气体、液体、浆状或粒状物料的一类管状橡胶制品。

由内外胶层和骨架层组成，骨架层的材料可用棉纤维、各种合成纤维、碳纤维或石棉、钢丝等。

结构：
蒸汽软管和普通工业软管一样，都有内胶、外胶和中间层组成。

常用内外胶材料为耐热、耐蒸气、耐臭氧紫外线和化学品性能卓越的EPDM材料制成，外胶水包带包裹。

组成：
蒸汽胶管是由内胶层，多层夹布缠绕层和外胶层组成。

夹布吸引胶管是由内胶层，多层夹布缠绕层，螺旋钢丝增强层和外胶层组成。

主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料起增强作用。

蒸汽管径流量对照表:
可以按照《动力管道设计手册》中的方式计算。

计算公式是d（内径mm）=18.8*（Q/V）^0.5这里面Q是体积流量M3/h，V是流速m/s。

蒸汽管道管径计算
Dn=594.5
Dn--------管道内径mm；G---------介质质量流量t/h；
-------介质比容m3
/kg；（查蒸汽表）
ω-------介质流速m/s，常规30m/s
饱和蒸汽流速低压蒸汽<10kgf/cm2是15~20 m/s中压蒸汽10~40kgf/cm2是20~40 m/s高压蒸汽40~120kgf/cm2是40~60 m/s。

1、水管流速和压力的计算公式：流速=流量、管道截面积。假设流量为S立方米每秒，圆形管道内半径R米，则流速v：v=S每（3.14×RR）。
2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。
3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。
76534
五、饱和蒸汽管道流量选型表：

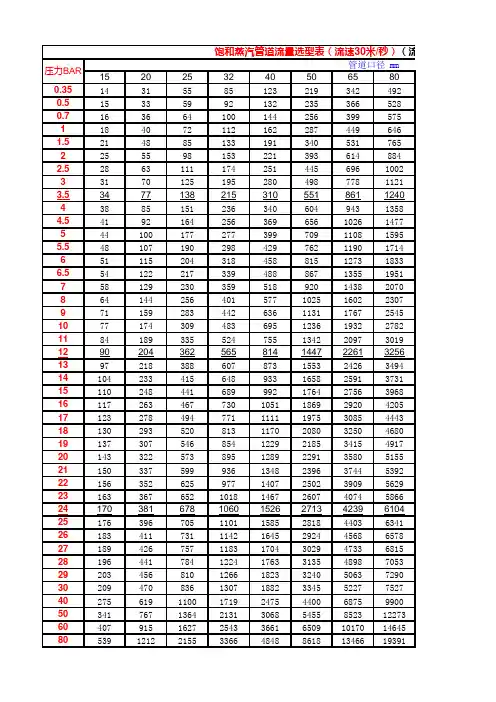

饱和蒸汽管道流量选型表（流速30米/秒）（流量：公斤/小时）
