纯蒸汽管道：纯蒸汽管道，具有良好的机械性能和绝热性能，通常情况下可耐高温120℃通过改性或与其它隔热材料组合可耐高温180℃，适用于各种冷、热水高低温管道的保温工程。
蒸汽管道管件的选择首先, 蒸汽管路上不宜采用套筒补偿器, 此补偿器需不断更换填料, 维护量太大。
第二, 不宜采用轴向型波纹补偿器。
轴向型波纹补偿器安装在蒸汽管路上, 虽然外形美观, 维护量小, 但内压产生的推力太大, 造成土建工程造价增高, 只是在管径较粗, 建设空间狭窄的情况下才采用此类补偿器。
第三, 在大多数情况下宜采用方型补偿器, 此类补偿器有以下优点:补偿量大、推力小, 无维护。
管道的防腐保温管道防腐必须彻底除锈, 使管道露出金属光泽方可刷漆。
刷漆表面应干燥, 禁止一面刷漆一面除锈, 油漆必须符合管道的环境, 防止因管道表面温度造成新刷漆脱落。
关于保温材料的选择应遵循下列原则:(1) 材料的导热系数低;(2) 具有较高的耐热性, 不致由于温度急剧变化而丧失其原来的特性;(3) 材料密度小并具有一定的孔隙率;(4) 具有一定的机械强度。
蒸汽胶管:蒸汽软管和普通工业软管一样，都有内胶、外胶和中间层组成。
常用内外胶材料为耐热、耐蒸气、耐臭氧紫外线和化学品性能卓越的EPDM材料制成，外胶水包带包裹。
组成：蒸汽胶管是由内胶层，多层夹布缠绕层和外胶层组成。
夹布吸引胶管是由内胶层，多层夹布缠绕层，螺旋钢丝增强层和外胶层组成。
主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
蒸汽管径流量对照表:可以按照《动力管道设计手册》中的方式计算。
计算公式是d（内径mm）=18.8*（Q/V）^0.5这里面Q是体积流量M3/h，V是流速m/s。
蒸汽管道管径计算Dn=594.5Dn--------管道内径mm；G---------介质质量流量t/h；-------介质比容m3/kg；（查蒸汽表）ω-------介质流速m/s，常规30m/s饱和蒸汽流速低压蒸汽<10kgf/cm2是15~20 m/s中压蒸汽10~40kgf/cm2是20~40 m/s高压蒸汽40~120kgf/cm2是40~60 m/s。
蒸汽管压力和流量比较表蒸汽管道流量计是一种速度流量计，是根据Karman涡街原理开发的。
它可广泛用于测量液体，气体和蒸汽（饱和蒸汽，过热蒸汽）的体积流量和质量石油，化工，轻工，电力供热，环保，市政，电力等行业。
蒸汽管道流量计的特点：1.压力损失小，量程大，精度高；2.测量体积流量时，几乎不受流体密度，压力，温度和粘度等参数的影响；3，无活动机械部件，可靠性高，维护量小；4.仪器参数可以长期稳定。
该仪器采用高可靠性的压电应力传感器，可在-25℃至+ 320℃的温度范围内工作；5，适用范围广，可测量蒸汽，气体和液体的流量；6.人性化的菜单和界面，基于点矩阵显示，背光明亮，支持中英文，适合各种客户群体；7.支持温度和压力测量，方便对气体温度和压力进行补偿；8.支持流量转换和显示功能，方便现场查看当前流量；9.支持分屏显示功能，可以使屏幕显示单个或两个参数（标准条件下的温度，压力，流量和流量等）；10.仿真输出功能，支持4-20mA电流仿真和频率输出仿真，方便现场非真实电流调试。
技术参数：测量介质：气体，液体和蒸气法兰夹紧型的直径为25、32、50、80100法兰连接类型的直径为100150200流量测量范围正常，流量范围为1.5×104〜4×106，气体为5〜50M / s，液体为0.5〜7m / s正常测量流量范围请参见表2，蒸汽流量范围请参见表3测量精度为1.0和1.5被测介质的温度：常温–25℃〜100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本安iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v脉冲的占空比约为50％，传输距离为100m脉冲电流远程传输信号为4〜20 mA，传输距离为1000m环境温度：-25℃〜+ 55℃，湿度：5〜90％Rh50℃蒸汽管道流量计的外形尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰夹涡街流量计，法兰连接涡街流量计，插入式涡街流量计，油田专用涡街流量计，焊接式涡街流量计应用：普通涡街流量计，分体涡街流量计，高温涡街流量计，高压涡街流量计，防爆涡街流量计信号传输：现场显示涡街流量计，远程涡街流量计，无线远程测控系统配置：温压双补偿涡街流量计，温度补偿涡街流量计，压力补偿涡街流量计，定值补偿涡街流量计，智能蒸汽流量计由于不同的测量介质，不同的工作环境和不同的技术要求，涡街流量计具有不同的类型和配置。
管径流量流速对照表管径/流速/流量对照表1.0mpa蒸汽流速40-50m/sDN15、DN25、DN50管径的截⾯积分别为：DN15：152*3.14/4=176.625平⽅毫⽶，合0.0177平⽅分⽶。
DN25：252*3.14/4=490.625平⽅毫⽶，合0.0491平⽅分⽶。
DN50：502*3.14/4=1962.5平⽅毫⽶，合0.1963平⽅分⽶。
设管道流速为V=4⽶/秒，即V=40分⽶/秒，且1升=1⽴⽅分⽶，则管道的流量分别为（截⾯积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55⽴⽅⽶/⼩时。
DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07⽴⽅⽶/⼩时。
DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27⽴⽅⽶/⼩时。
注：必须给定流速才能计算流量，上述是按照4⽶/秒计算的。
题⽬分析：流量为1⼩时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。
（1）计算参数，流量为1⼩时10吨；压⼒0.4MPa，⽔的流速为1.5⽶/秒。
（2）计算体积流量：质量流量m=10吨/⼩时，⽔按常温状态考虑则⽔的密度ρ=1吨/⽴⽅⽶=1000千克/⽴⽅⽶；则⽔的体积流量为Q=10吨/⼩时=10⽴⽅⽶/⼩时=2777（3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得：d=4.856cm=48.56mm(4)选⽤钢管，以上计算，求出的管径是管⼦内径，现在应根据其内径，确定钢管规格。
由于题⽬要求钢管，则：1）选⽤低压流体输送⽤镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管⽐较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管⼦内径为d=60.3-3.8*2=52.7mm＞48.56mm，满⾜需求。
2）也可选⽤流体输送⽤⽆缝钢管D57*3.0，该管内径为51mm4.2蒸汽密度kg/m330速度m/s6吨1.666666667kg/s126kg/(m2*s)0.013227513m20.016850335d20.129808841d积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。
蒸汽管压力和流量比较表蒸汽管道流量计是基于Karman涡街原理开发的速度流量计。
它可广泛用于测量液体，气体和蒸汽（饱和蒸汽，过热蒸汽）的体积流量和质量石油，化工，轻工，电热，环保，市政，电力等行业。
蒸汽管道流量计的特点：1.压力损失小，测量范围大，精度高；在测量体积流量时，几乎不受流体的密度，压力，温度和粘度的影响；3.机械部件无动，可靠性高，维护量少；仪器参数可以长期稳定。
该仪器采用高可靠性的压电应力传感器，工作温度范围为-25℃至+ 320℃；5.适用范围广，可测量蒸汽，气体和液体的流量；6个人性化的菜单和界面，基于点矩阵显示，背光明亮，支持中英文，适合各种客户群体；7支持温度和压力测量，方便气体温度和压力补偿；8支持流量转换和显示功能，方便现场查看当前流量；9支持分屏显示功能，可以显示单个或两个参数（标准条件下的温度，压力，流量，流量等）；10个模拟输出功能支持4-20mA电流模拟和频率输出模拟，方便现场调试虚电流。
技术参数：测量介质：气体，液体和蒸汽法兰夹类型，直径为25、32、50、80、100法兰连接类型的直径为100150200流量测量范围正常，流量范围为1.5×104〜4×106，气体为5〜50M / s，液体为0.5〜7m / s正常测量流量范围请参见表2，蒸汽流量范围请参见表3测量精度为1.0和1.5被测介质温度：常温-25℃〜100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本质安全iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v 脉冲的占空比约为50％，传输距离为100m脉冲电流远程传输信号为4-20mA，传输距离为1000m 环境温度：-25℃-+ 55℃，湿度：5〜90％Rh50℃蒸汽管路流量计尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰夹涡街流量计，法兰连接涡街流量计，插入式涡街流量计，油田专用涡街流量计，焊接涡街流量计应用范围：普通涡街流量计，并联涡街流量计，高温涡街流量计，高压涡街流量计，防爆涡街流量计信号传输：涡街流量计现场显示，远程涡街流量计，无线远程测控系统配置：温压双补偿涡街流量计，温度补偿涡街流量计，压力补偿涡街流量计，定值补偿涡街流量计，智能蒸汽流量计由于测量介质，工作环境和技术要求的不同，涡街流量计具有不同的类型和配置。
蒸汽管道压力流量对照表蒸汽管道流量计是一种基于卡门涡街原理开发的速度流量计。
可广泛用于测量液体、气体和蒸汽（饱和蒸汽、过热蒸汽）的体积流量和质量石油、化工、轻工、电热、环保、市政、电力等行业。
蒸汽管道流量计的特点：1压力损失小，量程大，精度高；2测量体积流量时，几乎不受流体密度、压力、温度和粘度的影响；三。
无运动机械部件，可靠性高，维护量小；4仪器参数可以长期稳定。
仪器采用高可靠性压电应力传感器，工作温度范围为-25℃～+320℃；5应用范围广，可测量蒸汽、气体和液体的流量；6人性化菜单和界面，基于点阵显示，背光明亮，支持中英文，适合各种客户群；7支持温度、压力测量，方便气体温度、压力补偿；8支持流量转换和显示功能，方便现场查看当前流量；9支持分屏显示功能，可使屏幕显示单个或两个参数（标准条件下的温度、压力、流量、流量等）；10模拟输出功能支持4-20mA电流模拟和频率输出模拟，方便非真实电流的现场调试。
技术参数：测量介质：气体、液体、蒸汽法兰夹紧式直径为25、32、50、80、100法兰连接类型的直径为100 150 200流量测量范围正常，流量范围1.5×104~4×106，气体5~50M/s，液体0.5~7m/s正常测量流量范围见表2，蒸汽流量范围见表3测量精度为1.0和1.5被测介质温度：常温-25℃~100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本质安全iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v脉冲占空比约为50%，传输距离为100m脉冲电流远传信号为4-20mA，传输距离为1000m环境温度：-25℃～+55℃，湿度：5~90%Rh50℃蒸汽管道流量计尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰卡箍式涡街流量计、法兰连接式涡街流量计、插入式涡街流量计、油田专用涡街流量计、焊接式涡街流量计用途：普通涡街流量计、分流式涡街流量计、高温涡街流量计、高压涡街流量计、防爆涡街流量计信号传输：涡街流量计现场显示、远程涡街流量计、无线远程测控系统配置：温度压力双补偿涡街流量计、温度补偿涡街流量计、压力补偿涡街流量计、定值补偿涡街流量计、智能蒸汽流量计由于测量介质的不同、工作环境的不同和技术要求的不同，涡街流量计有着不同的类型和配置。

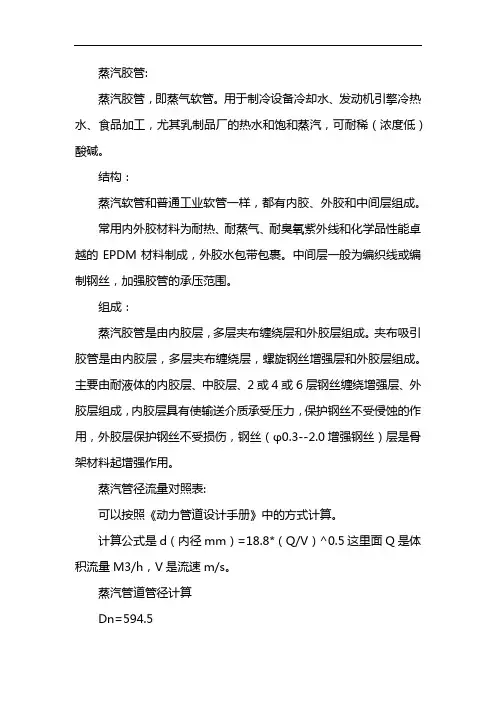

蒸汽胶管:
蒸汽胶管，即蒸气软管。
用于制冷设备冷却水、发动机引擎冷热水、食品加工，尤其乳制品厂的热水和饱和蒸汽，可耐稀（浓度低）酸碱。
结构：
蒸汽软管和普通工业软管一样，都有内胶、外胶和中间层组成。
常用内外胶材料为耐热、耐蒸气、耐臭氧紫外线和化学品性能卓越的EPDM材料制成，外胶水包带包裹。
中间层一般为编织线或编制钢丝，加强胶管的承压范围。
组成：
蒸汽胶管是由内胶层，多层夹布缠绕层和外胶层组成。
夹布吸引胶管是由内胶层，多层夹布缠绕层，螺旋钢丝增强层和外胶层组成。
主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。
蒸汽管径流量对照表:
可以按照《动力管道设计手册》中的方式计算。
计算公式是d（内径mm）=18.8*（Q/V）^0.5这里面Q是体积流量M3/h，V是流速m/s。
蒸汽管道管径计算
Dn=594.5
Dn--------管道内径mm；G---------介质质量流量t/h；
-------介质比容m3
/kg；（查蒸汽表）
ω-------介质流速m/s，常规30m/s
饱和蒸汽流速低压蒸汽<10kgf/cm2是15~20 m/s中压蒸汽10~40kgf/cm2是20~40 m/s高压蒸汽40~120kgf/cm2是40~60 m/s。

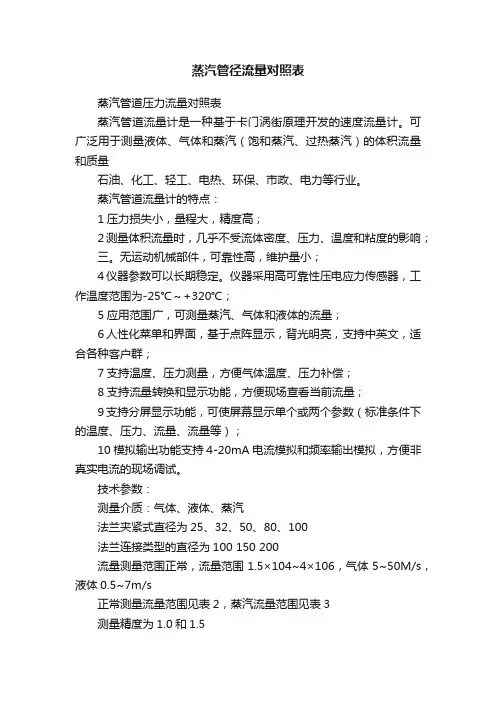

蒸汽管径流量对照表蒸汽管道压力流量对照表蒸汽管道流量计是一种基于卡门涡街原理开发的速度流量计。
可广泛用于测量液体、气体和蒸汽（饱和蒸汽、过热蒸汽）的体积流量和质量石油、化工、轻工、电热、环保、市政、电力等行业。
蒸汽管道流量计的特点：1压力损失小，量程大，精度高；2测量体积流量时，几乎不受流体密度、压力、温度和粘度的影响；三。
无运动机械部件，可靠性高，维护量小；4仪器参数可以长期稳定。
仪器采用高可靠性压电应力传感器，工作温度范围为-25℃～+320℃；5应用范围广，可测量蒸汽、气体和液体的流量；6人性化菜单和界面，基于点阵显示，背光明亮，支持中英文，适合各种客户群；7支持温度、压力测量，方便气体温度、压力补偿；8支持流量转换和显示功能，方便现场查看当前流量；9支持分屏显示功能，可使屏幕显示单个或两个参数（标准条件下的温度、压力、流量、流量等）；10模拟输出功能支持4-20mA电流模拟和频率输出模拟，方便非真实电流的现场调试。
技术参数：测量介质：气体、液体、蒸汽法兰夹紧式直径为25、32、50、80、100法兰连接类型的直径为100 150 200流量测量范围正常，流量范围1.5×104~4×106，气体5~50M/s，液体0.5~7m/s正常测量流量范围见表2，蒸汽流量范围见表3测量精度为1.0和1.5被测介质温度：常温-25℃~100℃材质：不锈钢电源DC24 V或锂电池3.6 V防爆本质安全iaiibt3-t6防护等级IP65高温-25℃-150℃-25℃-250℃输出信号脉冲电压输出信号高电平8-10v低电平0.7-1.3v脉冲占空比约为50%，传输距离为100m脉冲电流远传信号为4-20mA，传输距离为1000m环境温度：-25℃～+55℃，湿度：5~90%Rh50℃蒸汽管道流量计尺寸：蒸汽管道流量计可分为以下几类：安装形式：法兰卡箍式涡街流量计、法兰连接式涡街流量计、插入式涡街流量计、油田专用涡街流量计、焊接式涡街流量计用途：普通涡街流量计、分流式涡街流量计、高温涡街流量计、高压涡街流量计、防爆涡街流量计信号传输：涡街流量计现场显示、远程涡街流量计、无线远程测控系统配置：温度压力双补偿涡街流量计、温度补偿涡街流量计、压力补偿涡街流量计、定值补偿涡街流量计、智能蒸汽流量计由于测量介质的不同、工作环境的不同和技术要求的不同，涡街流量计有着不同的类型和配置。
