. . .. . . 专业word可编辑 附件1 成都市建设工地扬尘污染在线监测设备技术与管理要求

为了使接入“成都市建筑工地扬尘智能监控云平台”（以下简称平台）的所有在线监测设备均能较精准、较稳定地采集和传输数据（含视频数据），现对需与平台连接的在线监测设备提出以下技术与管理要求。 一、技术要求 功能名称 技术要求

PM10实时监测系统

1、具备由质量技术监督部门颁发的粉(扬)尘制造计量器具生产许可证（CMC）。 2、具备由省级以上的具有计量认证（CMA）资质的法定计量技术机构出具的检测报告或检定证书、校准证书报告，报告包含且不限于以下内容： （1）测定原理：光散射式（泵吸式激光散射法）； （2）每分钟测试1次PM10质量浓度值； （3）测量范围：(0.001～10)mg/m3； （4）分辨率：1μg/m3； （5）测量示值误差：±15%； （6）3台仪器的平行性：≤15%； （7）测量重复性：≤10%； （8）运行环境温度：-10℃～40℃； （9）运行环境相对湿度：10～95%； . . .. . . 专业word可编辑 （10）流量：≥2L/min； （11）流量稳定性：24小时平均流量变化±5%设定流量； （12）流量示值误差：±5%； （13）数据传输正确率应大于95%。 3、具备加热除湿装置，保证采样气体的标准性。 4、整机具备防雨防水功能；整机具备防雷功能（接地电阻≤2Ω）。 5、外置采样器（即采样进气口或称探头或称切割器）安装高度应为3～3.5m。 6、设备基座四周应设置1m高的钢质警示围栏。 7、具备较大的数据本地存储功能：能在设备内存储1年以上的所有采样数据并可随时在工地现场通过笔记本电脑或U盘导出数据。 8、具备LED显示屏，能实时显示当前检测到的PM10浓度值，显示屏尺寸（≥50cm×30cm）、亮度应能保证户外显示要求。 9、具备硬件预留接口，以便后期可加装噪音监测等其他模块。

数据传输系统 符合成都建设工地扬尘与噪声监控系统传输协议规范（详见附件2，每台设备将具有唯一的设备ID和设备编号）。

视频监控系统 1、采用星光级的高清高速360°4G球机（有密封防水机壳，机内有自动降温装置）。 2、视频输出支持1920×1080@60fps，分辨力不小于1100TVL，红外距离不小于150米（以公安部检验报告为准）。 3、支持采用H.265、H.264视频编码标准，H.264编码支持Baseline/Main/High Profile，音频编码支持. . .. . . 专业word可编辑 G.711ulaw/G.711alaw/G.726/G.722.1/AAC（以公安部检验报告为准）。 4、可与扬尘监测设备对接、联动，将扬尘实时监测数据叠加至视频监控画面动态显示；叠加文字的颜色根据扬尘监测值的浓度，分别以“绿、黄、橙、红、紫”呈现；同时叠加数据的组合方式可以通过平台来进行配置。 5、可以与扬尘监测数据联动，实现扬尘超标自动抓拍、定时抓拍、手动抓拍等功能；抓拍的超标图片能实时保存至服务器，且所有抓拍的图片上均须有时间、实时扬尘值等信息。 6、具备较大的数据本地存储功能：能在设备内部存储10天以上的实时视频、超标图片等图像文件并可随时在工地现场通过笔记本电脑或U盘导出。 二、管理要求 设备安装前，应填写《成都市建设工地扬尘在线监测系统安装信息表》（详附件3）；设备接入平台前，需提供设备证明文件（制造计量器具生产许可证、法定计量技术机构出具的检测报告或检定证书、校准证书报告等）的复印件和设备清晰的内、外部照片到平台的日常管理单位（成都市建设信息中心）处进行设备的备案。未备案的设备，不能接入平台；安装接入平台后，需将安装后的内、外部的彩色照片（照片应有清楚的工地影像等）上传到平台。 . . .. . .

专业word可编辑 . . .. . .

专业word可编辑 附件2 成都建设工地扬尘与噪声监控系统--传输协议规范

成都建设工地扬尘与噪声监控系统--传输协议规范以《HJ/T212-2005污染源在线自动监控（监测）系统数据传输标准》为基础进行微调，主要内容如下：

1. 数据通讯包组成请参见212标准6.3.1章节： （1）MN号规则： 例如：Y0028000100000 第1位：固定为“Y”，代表扬尘污染源 第2～5位：为行政区划代码，“0028”代表成都市 第6～7位：为工地辖区代码（见表1）。其中，“00”代表成都市市管工地，“01”以后代表各区（市）、县自管工地。 第8～9位：为设备供应商（企业）代码（见表2），由市建设信息中心分配。 第10～14位：由设备供应商为设备唯一编码：添加共5位，可由英文（区分大小写）、数字、下划线组成。

表1 工地辖区代码 00 成都市市管工地（指中心城区工地，包括地铁施工工地） 01 青羊区自管工地 02 锦江区自管工地 03 成华区自管工地 04 金牛区自管工地 05 武侯区自管工地 . . .. . . 专业word可编辑 06 龙泉驿区自管工地 07 青白江区自管工地 08 天府新区自管工地 09 双流区自管工地 10 高新区自管工地 11 新都区自管工地 12 温江区自管工地 13 都江堰市自管工地 14 金堂县自管工地 15 郫都区自管工地 16 大邑县自管工地 17 蒲江县自管工地 18 新津县自管工地 19 彭州市自管工地 20 邛崃市自管工地 21 崇州市自管工地 22 简阳市自管工地

表2 设备供应商（企业）代码 01 四川瞭望工业自动化控制技术有限公司 02 河北先河环保科技股份有限公司 … … . . .. . . 专业word可编辑 （2）监测项编码（见表3） 表3 针对扬尘的监测项编码，定义如下（编码区分大小写） 编码 名称 应用范围 单位 数据类型 PM10 PM10（推荐使用） 扬尘 μg/m³ N5.1 PM25 PM2.5 扬尘 μg/m³ N5.1 TSP TSP 扬尘 μg/m³ N5.1 T01 温度 扬尘 ℃ N3.1 H01 湿度 扬尘 % N3.1 W01 风向 扬尘 ° N3.1 W02 风速 扬尘 m/s N3.1 R01 雨量 扬尘 mm N3.1 P01 气压 扬尘 kpa N3.1 B03 噪声 噪声 dB N3.1 Lng 经度 经度 ° N3.4 Lat 纬度 纬度 ° N2.4

如：N5.1，是用可变长字符串形式表达的数字型，表示5位整数和1位小数，带小数点，带符号，最大长度为8。

2. 系统编码--ST： 系统名称 系统编号 描述 地表水监测 21 空气质量监测 22 . . .. . . 专业word可编辑 区域环境噪声监测 23 大气环境污染源 31 地表水体环境污染源 32 地下水体环境污染源 33 海洋环境污染源 34 土壤环境污染源 35 声环境污染源 36 振动环境污染源 37 放射性环境污染源 38 电磁环境污染源 41 系统交互 91 用于现场机和上位机的交互 扬尘与噪声污染源 52 成都项目增加定义

3. 命令列表： 命令名称 命令编号 命令类型 描述 上位向现场 现场向上位

上传污染物分钟值实时数据 2011 上传命令 上传污染物日均值实时数据 2031 上传命令 上传污染物小时值实时数据 2061 上传命令 获取污染物分钟值历史数据 2111 请求命令 上传污染物分钟值历史数据 2111 上传命令 获取污染物小时值历史数据 2161 请求命令 上传污染物小时值历史数据 2161 上传命令 获取污染物日均值历史数据 2131 请求命令 上传污染物日均值历史数据 2131 上传命令

4. 各条指令通讯过程示例： . . .. . . 专业word可编辑 （1）规则：按照212标准进行微调，只对实时值每分钟一次进行现场机向上位机主动发送。不进行应答机制。 （2）历史数据获取采用上位机主动获取的方式 （3）历史数据获取需要进行数据拆分 （4）数据包格式按212标准指定，需进行CRC校验。 （5）xxx -Flag 监测污染物实时数据 标记（P：电源故障、F：排放源停运、C：校验、M：维护、T：超测上限、D：故障、S：设定值、N：正常

主动上传示例： 类别 项目 示例/说明

使用命令 现场机 上传污染物实时分钟数据

##$$$$ST=52;CN=2011;PW=123456;MN=Y0028000112345;CP=&&DataTime=20151128151300;PM10-Avg=68.5,PM10-Flag=N;T01-Avg=31.1,T01-Flag=N;B03-Avg=18.1,B03-Flag=N;H01-Avg=50.3,H01-Flag=N;W01-Avg=231.1,W01-Flag=N;W02-Avg=2.4,W02-Flag=N;R01-Avg=231.1,R01-Flag=N;P01-Avg=101.1,P01-Flag=N;&&@@@@

使用字段

包头 ## 数据段长度 $$$$ 十进制整数 长度4 数据段的ASCII 字符数 例如：长255，则写为“0255” 红色部分 上传数据区 ST 系统编码 成都自定义：扬尘监测系统--52 CN 命令编码 实时分钟数据上传：2011 MN 设备唯一编码 DataTime 数据时间，时间精确到秒 PM10-Avg PM10每分钟内的平均值 T01-Avg 温度每分钟内的平均值 B03-Avg 噪声每分钟内的平均值 H01-Avg 湿度每分钟内的平均值 W01-Avg 风向每分钟内的平均值 W02-Avg 风速每分钟内的平均值 R01-Avg 雨量每分钟内的平均值 P01-Avg 气压每分钟内的平均值 CRC校验 @@@@十六进制整数 长度为4 包尾 固定为 长度 2

合集下载

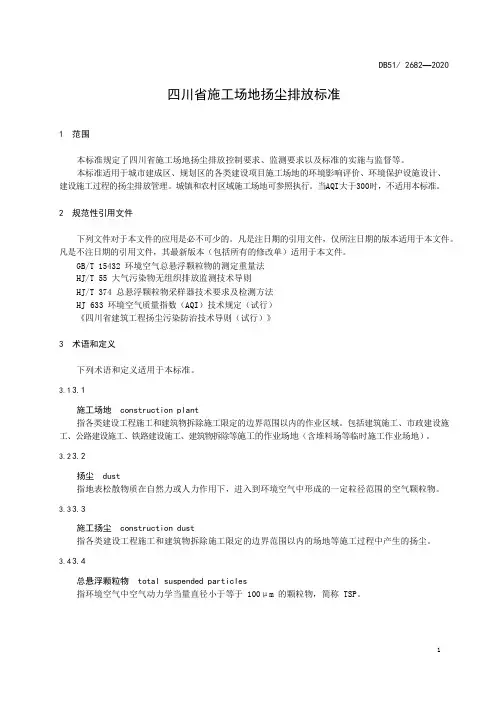

四川省施工场地扬尘排放标准2020版
