Touch sensing功能总结

电路中的电子开关与触摸感应技术电子开关和触摸感应技术是现代电路设计中非常重要的一部分。

随着科技的发展，人们对产品的便捷性和智能化要求越来越高。

电子开关和触摸感应技术的应用为我们带来了更加方便和智能化的电子设备。

本文将介绍电路中的电子开关和触摸感应技术的原理以及应用。

一、电子开关的原理和应用电子开关是一种能够用电子元件控制电路通断的器件。

它通过接通或断开电流来控制电子元件的导通或截止，从而实现电路的开关功能。

电子开关的原理可以分为三种类型：机械式开关、电磁式开关和半导体开关。

1. 机械式开关机械式开关是最早被使用的开关类型之一。

它由机械结构和接触点组成，通过机械的方式使接触点接通或断开电路。

机械式开关常见于各类电器装置中，如灯开关、空调开关等。

机械式开关的优点是结构简单、可靠性高，但在大功率电路中容易受到电弧的影响。

2. 电磁式开关电磁式开关利用电磁铁的吸合和断开来控制电路的通断。

电磁式开关广泛应用于继电器和磁力触发型的开关中。

电磁式开关的优点是具有较强的开关能力和稳定性，但由于存在机械结构，其使用寿命相对较短。

3. 半导体开关半导体开关是目前应用较为广泛的电子开关类型，其主要通过半导体材料的特性实现电路的通断。

常见的半导体开关包括晶体管和场效应管。

半导体开关的优点是结构简单、可靠性高、响应速度快，并且可以实现集成化和微型化。

半导体开关广泛应用于各类电子设备、通信设备和工业控制系统中。

二、触摸感应技术的原理和应用触摸感应技术是一种可以通过触摸来实现操作控制的技术。

触摸传感器是触摸感应技术的核心部件，主要用于感知触摸动作并将其转化为电信号。

触摸感应技术可以分为电阻式、电容式和表面声波式等。

1. 电阻式触摸屏电阻式触摸屏是利用电阻薄膜的扭转或连接来感应触摸动作的一种技术。

它主要由两层导电膜和介电层组成，通过手指或触摸笔对电阻膜进行压力感应，电阻值的变化被转化为电信号。

电阻式触摸屏的优点是价格相对较低、对触摸物体没有要求，但其分辨率相对较低，易受污染。

触摸开关芯片触摸开关芯片是一种基于电容感应原理的开关芯片，它可以通过触摸操作来实现开关的打开和关闭。

触摸开关芯片被广泛应用于各类电子设备中，如智能手机、平板电脑、智能家居等。

下面将从原理、功能、优势以及应用领域等方面对触摸开关芯片进行详细介绍。

首先，触摸开关芯片的工作原理是基于电容感应原理。

当人体或其他导电物体接近触摸开关芯片时，会产生电场变化。

触摸开关芯片会通过感应电容的变化来检测触摸操作，并将信号传送给控制器，进而实现相应的开关操作。

其次，触摸开关芯片具有许多功能。

首先，它可以实现高灵敏度触摸操作，用户只需轻轻触碰触摸开关芯片，即可实现开关的打开和关闭。

其次，触摸开关芯片可以设计成多重触摸区域，从而实现多个开关功能。

再次，触摸开关芯片可以实现自定义开关功能，用户可以自行定义触摸区域以及对应的开关操作。

此外，触摸开关芯片还具有低功耗、高稳定性和抗干扰能力强等优点。

触摸开关芯片的应用领域非常广泛。

首先，它在智能手机和平板电脑中得到了广泛应用。

在手机中，触摸开关芯片可以实现屏幕开关、音量调节等功能。

在平板电脑中，触摸开关芯片可以实现屏幕旋转、亮度调节等功能。

其次，触摸开关芯片在智能家居中也有重要应用。

比如，在智能灯具中，触摸开关芯片可以实现灯光的开关和调节。

在智能家居控制面板中，触摸开关芯片可以实现对家居设备的控制。

此外，触摸开关芯片还可以应用于汽车、工控设备、医疗器械等领域。

总之，触摸开关芯片是一种基于电容感应原理的开关芯片，具有高灵敏度触摸操作、多重触摸区域、自定义开关功能等多种功能。

它在智能手机、平板电脑、智能家居等领域得到了广泛应用。

随着科技的进步，触摸开关芯片的功能和应用领域还将不断扩大和深化。

液晶触摸屏的原理及使用中应注意的问题研究液晶触摸屏（LCD Touch Screen）是一种集成了触摸和显示功能的设备。

它通过特殊的感应技术，实现了对设备的人机交互操作。

液晶触摸屏广泛应用于智能手机、平板电脑、游戏机、电视等各种电子设备。

本文将介绍液晶触摸屏的原理以及使用中需要注意的问题。

液晶触摸屏的原理主要基于电容感应原理和压力感应原理。

一、电容感应原理：液晶触摸屏通过电容板和控制板的组合来实现电容感应。

当触摸物体接近液晶触摸屏时，触摸物体和电容板之间会形成一个电容（C）。

电容板会将电荷转移到控制板上，控制板测量电压变化，从而判断触摸位置。

通过不同位置上的电容变化，系统可以计算出触摸点的坐标。

在电容感应原理中，液晶触摸屏可以提供多点触控功能，实现更灵活的操作。

二、压力感应原理：液晶触摸屏通过屏幕上的感应层来实现压力感应。

当触摸物体施加压力到感应层上时，感应层底部的电流会发生变化。

由于每个像素都有感应层，系统可以根据不同像素上的电流变化来识别触摸点的坐标。

这种压力感应原理主要应用于手写笔的操作。

一、触摸精度问题：液晶触摸屏的触摸精度与屏幕的分辨率有关。

较低的分辨率可能导致触摸操作时出现误差。

在选择液晶触摸屏时需要注意屏幕的分辨率，尽量选择较高分辨率的产品，以确保准确的触摸操作。

二、触摸感应问题：有些液晶触摸屏在使用过程中可能会出现触摸感应不灵敏的情况。

这可能是由于触摸层表面存在污垢或油脂导致的。

解决这个问题的方法是定期清洁触摸屏表面。

三、防止刮伤：液晶触摸屏的表面较为脆弱，容易被尖锐物体刮伤。

在使用过程中要尽量避免使用尖锐物体直接触摸屏幕，可以使用专门的触摸笔代替手指进行操作。

四、触摸位置偏差：有时在使用液晶触摸屏时，可能会出现触摸位置与实际位置偏差的情况。

这可能是由于系统校准错误导致的。

可以在系统设置中进行触摸校准操作，将触摸点与实际位置进行对应。

液晶触摸屏是一种集成了触摸和显示功能的设备，其原理主要基于电容感应和压力感应。

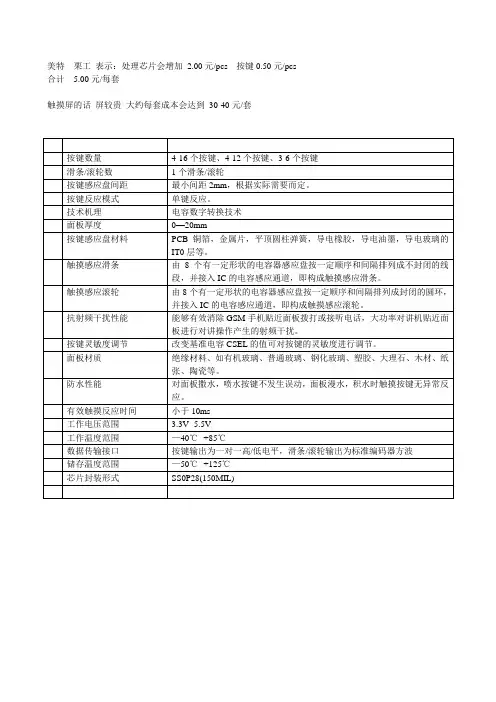

美特 栗工 表示：处理芯片会增加 2.00元/pcs 按键0.50元/pcs 合计 5.00元/每套

触摸屏的话 屏较贵 大约每套成本会达到 30-40元/套

按键数量 4-16个按键、4-12个按键、3-6个按键 滑条/滚轮数 1个滑条/滚轮 按键感应盘间距 最小间距2mm，根据实际需要而定。 按键反应模式 单键反应。 技术机理 电容数字转换技术 面板厚度 0—20mm

按键感应盘材料 PCB铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的IT0层等。 触摸感应滑条 由8个有一定形状的电容器感应盘按一定顺序和间隔排列成不封闭的线段，并接入IC的电容感应通道，即构成触摸感应滑条。 触摸感应滚轮 由8个有一定形状的电容器感应盘按一定顺序和间隔排列成封闭的圆环，并接入IC的电容感应通道，即构成触摸感应滚轮。 抗射频干扰性能 能够有效消除GSM手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰。 按键灵敏度调节 改变基准电容CSEL的值可对按键的灵敏度进行调节。 面板材质 绝缘材料、如有机玻璃、普通玻璃、钢化玻璃、塑胶、大理石、木材、纸张、陶瓷等。 防水性能 对面板撒水，喷水按键不发生误动，面板漫水，积水时触摸按键无异常反应。 有效触摸反应时间 小于10ms 工作电压范围 3.3V--5.5V

工作温度范围 —40℃--+85℃ 数据传输接口 按键输出为一对一高/低电平，滑条/滚轮输出为标准编码器方波 储存温度范围 —50℃--+125℃ 芯片封装形式 SS0P28(150MIL) 触摸技术 触摸按键电磁炉设计原理 能完美的集成在同一个PSoC控制器上来完成。

图2. CY8C22x45系统框图 3.2 触摸按键设计 CY8C22545片上包含有优化的触摸控制逻辑，图3是该器件用于一个通道的CSD触摸感应控制的内部硬件框图。与以往的Cypress触摸产品比较，CY8C22545产品有以下一些特点： 1）CY8C22545采用左右两条模拟总线的结构，所有的IO口都可通过模拟开关分别接到左右两边的模拟总线上。所有的IO口都可作为触摸传感器的输入端。另外，CY8C22545内部设计了两套扫描控制逻辑，可支持两个触摸传感器同时进行扫描的操作，这样可以减少总的按键扫描时间。在微波炉等多按键(或滑条)的设计中，这种方式有着独到的优势。 2）该器件内部有两个电流源(IDAC)，每个电流源有256级调节范围，可输出0~640uA电流，基本可替代各种Capsense精度配置时所采用的外部放电电阻，因此只需要一个外接的充放电电容即可完成感应电容的检测。另外，采用内部IDAC替代外部放电电阻这种方法在做Capsense参数调整时非常方便，无需更换外部电阻即可实现参数的优化配置。当然，客户仍然可以选择使用外部电阻作为Capsense的放电电阻。 3）扫描时钟源，计数器和定时器都用专用的资源来支持，不占用任何数字模块资源，因此可以有更多的数字资源用于系统控制。 4）另外，由于电路上的优化，每个按键扫描完成后才产生一次中断，因此大大的减少CPU干预时间，使得CPU有更多时间处理其它任务。
