关于ANSYS地震响应分析的一些讨论剖析

地震动力学结构响应分析地震是指因地壳运动而引起的地面震动现象。

当地震发生时，地面会发生较大的变动，可以对安置在地面上的建筑、桥梁等造成极大的震动影响。

因此，在设计和建造建筑物、桥梁等工程前，需要进行地震动力学结构响应分析，以确保工程的安全性和可靠性。

地震动力学结构响应分析是建筑物抗震设计的关键步骤之一。

其基本思想是将建筑物视为弹性体系，并通过分析地震过程时，建筑物的动态响应情况，分析建筑物在地震过程中的受力状态和变形情况，以评估建筑物抗震性能的优劣。

地震动力学结构响应分析的基本原理是建立建筑物抗震分析的数学模型。

常见的抗震分析方法有静力弹性分析、动力弹性分析、非线性弹塑性分析等。

静力弹性分析是利用静态力学原理进行分析和计算的方法，在分析过程中忽略建筑物的惯性力和阻尼力等因素。

动力弹性分析是利用地震动力学原理进行分析和计算的方法，考虑建筑物的惯性力和阻尼力等因素。

非线性弹塑性分析是利用材料的非线性特性进行分析和计算的方法，考虑建筑物材料在地震过程中的变形和破坏。

地震动力学结构响应分析需要对其进行合理的模拟和分析。

常用的分析工具有ABAQUS、ANSYS、LS-DYNA等多种软件。

这些软件可以对建筑物进行三维建模和仿真，对建筑物抗震分析进行数字计算和分析。

在进行地震动力学结构响应分析前，需要获取地震特性参数。

地震特性参数包括地震波速度、地震频率、地震响应谱等。

这些特性参数可以通过震级和震中距离等因素进行计算和估计。

建筑物抗震设计是一个复杂的过程，需要考虑多种因素和因素的相互影响。

在地震动力学结构响应分析中，还需要考虑建筑物的结构形式、材料性能、地基情况等因素。

因此，需要进行多种抗震分析和多种预测和评估。

总之，地震动力学结构响应分析是建筑物抗震设计的重要环节。

通过对建筑物的动态响应分析，可以评估建筑物在地震过程中受力和变形情况，并为抗震设计提供可靠的数据和信息。

同时，科学的抗震分析和设计可以提高建筑物的抗震性能，保障建筑物安全性和可靠性。

02 地震分析算例 (ANSYS)土木工程中除了常见的静力分析以外，动力分析，特别是结构在地震荷载作用下的受力分析，也是土木工程中经常遇到的问题。

结构的地震分析根据现行抗震规范要求，一般分为以下两类：基于结构自振特性的地震反应谱分析和基于特定地震波的地震时程分析。

本算例将以一个4质点的弹簧－质点体系来说明如何使用有限元软件进行地震分析。

更复杂结构的分析其基本过程也与之类似。

关键知识点：(a) 模态分析(b) 谱分析(c) 地震反应谱输入(d) 地震时程输入(e) 时程动力分析(1) 在ANSYS窗口顶部静态菜单，进入Parameters菜单，选择Scalar Parameters选项，在输入窗口中填入DAMPRATIO=0.02，即所有振型的阻尼比为2%(2) ANSYS主菜单Preprocessor->Element type->Add/Edit/Delete，添加Beam 188单元(3) 在Element Types窗口中，选择Beam 188单元，选择Options，进入Beam 188的选项窗口，将第7个和第8个选项，Stress/Strain (Sect Points) K7, Stress/Strain (Sect Nods) K8，从None改为Max and Min Only。

即要求Beam 188单元输出积分点和节点上的最大、最小应力和应变(4) 在Element Types 窗口中，继续添加Mass 21集中质量单元(5) 下面输入材料参数，进入ANSYS主菜单Preprocessor->Material Props-> Material Models菜单，在Material Model Number 1中添加Structural-> Linear-> Elastic->Isotropic属性，输入材料的弹性模量EX和泊松比PRXY分别为210E9和0.3。

第 38 卷
图 2 支撑框架结构有限元模型 Fig． 2 Finite element modal of the braced structure
图 1 支撑框架结构平面布置 Fig． 1 The braced RC frame sturcture layout
1． 2 单元的选取与参数设定 采用梁单元 BEAM188 来模拟框架梁、框架柱、
193
基于 ANSYS 的支撑框架结构地震反应谱分析
李 坤1 ，田兴运1 ，苏 雷2 ，侯春娇1
（ 1． 西北农林科技大学土木工程系，陕西 杨凌 712100； 2． 哈尔滨工业大学土木工程学院，黑龙江 哈尔滨 150090）
摘 要： 利用 ANSYS 对一斜支撑框架结构建立有限元模型并分析该结构的动力特性和地震荷载作用下的弹性响
modal on horizontal RC frame
第 3 阶振型主要是结构的横向振动。由图 6 可 知，横向支撑框架各层柱没有明显的反弯点出现，这 说明支撑布置改变了原有横向框架的受力状态，进 行结构的横向分析时应该按支撑和框架的协同工作 分析。 2． 4 第 4 阶结构频率和模态振型分析
第 4 阶结构振动频率为 3. 229 Hz，对应振动周 期为 0. 303 s。模态振型位移节点解如图 7 所示。
支撑； 采用壳单元 SHELL63 单元来模拟楼板。结构 阻尼系数为 0. 05。模型所用详细参数列于表 1。
表 1 模型参数 Table 1 Parameters of structure modal
构件
单元类型
截面尺寸 /m
框架柱 框架梁 框架支撑
楼板
BEAM188 BEAM188 BEAM188 SHELL63

ANSYS谱分析实例1.结构模态分析结构模态分析是指分析结构的振动模态和频率。

在ANSYS中，可以通过建立结构的有限元模型，定义结构的材料和边界条件，进行模态分析。

模态分析可以计算结构的固有频率和模态形态，用于确定结构的自由振动特性。

同时，模态分析还可以用于确定结构在不同激励条件下的响应。

2.地震响应分析地震响应分析是指分析结构在地震荷载下的响应。

在ANSYS中，可以通过定义地震荷载和结构的边界条件，进行地震响应分析。

地震响应分析可以计算结构在不同地震条件下的加速度、速度和位移响应，用于评估结构的地震抗震性能。

3.动力荷载响应分析动力荷载响应分析是指分析结构在动力荷载下的响应。

在ANSYS中，可以通过定义动力荷载和结构的边界条件，进行动力荷载响应分析。

动力荷载响应分析可以计算结构在不同动力荷载条件下的加速度、速度和位移响应，用于评估结构在动态工况下的响应。

4.谐响应分析谐响应分析是指分析结构在谐振激励下的响应。

在ANSYS中，可以通过定义谐振激励的频率和幅值，进行谐响应分析。

谐响应分析可以计算结构在不同谐振频率和幅值下的加速度、速度和位移响应，用于评估结构的谐响应特性。

5.随机振动分析随机振动分析是指分析结构受随机振动荷载作用下的响应。

在ANSYS 中，可以通过定义随机振动荷载的统计特性，进行随机振动分析。

随机振动分析可以计算结构在不同随机振动荷载条件下的平均响应和随机响应谱，用于评估结构在随机振动环境下的可靠性。

以上是几个常见的ANSYS谱分析实例，通过这些实例可以看出，ANSYS谱分析功能非常强大，可以广泛应用于各种工程领域，帮助工程师评估和优化结构的振动和动力学性能。

基于ANSYS的框架结构地 震荷载分析.
26、机遇对于有准备的头脑坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
END
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

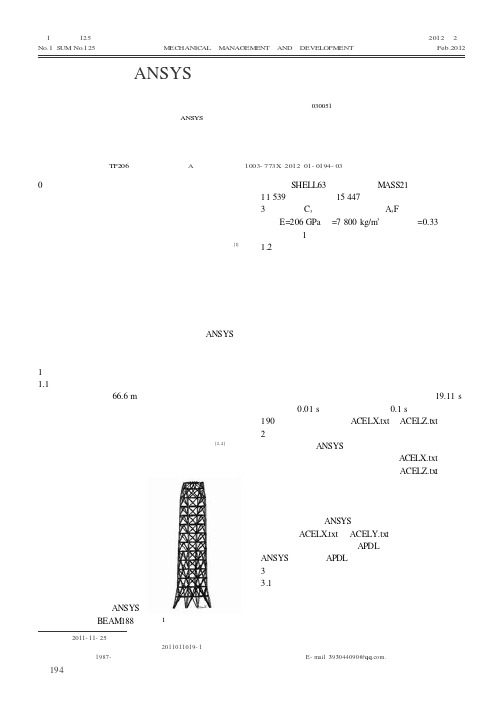

第1期（总第125期）机械管理开发2012年2月No.1（S UM No.125）M EC HANIC ALM ANAGEM ENT ANDDEVELOPM ENTFeb.2012引言塔架结构在工程应用中，经常会遇到两种不同性质的载荷，即静载荷和动载荷。

对于塔架结构，其压力、温度和介质的质量等都可视为不随时间变化的静载荷。

而地震载荷是具有随机性的动载荷，其特点是载荷的大小、方向及作用位置随时间的变化而变化[1]。

地震载荷会引起惯性力并使塔架结构产生随时间变化的变形和动应力；而且也可能会使塔架结构产生过大的挠度而发生刚度失效，甚至地震载荷对结构底截面产生过大的弯矩可能会使塔架的底部因承受过大的应力而发生倒塌等事故；因此，对塔架结构进行地震载荷的分析十分重要。

为了有效模拟实际情况，文中以某钢塔架结构为例，结合大型有限元分析软件ANSYS 对结构进行了地震载荷分析，为塔架结构的优化设计提供参考。

1有限元模型及载荷1.1有限元模型该钢塔架全高66.6m ，主要有钢梁和钢板两类构件，梁和梁以及梁和板之间分别通过螺栓和焊接方式连接，最后形成一个整体。

对于这样一座复杂的塔架结构，全部如实考虑是非常困难的，因此，有限元模型中各部件之间的连接采用共节点的方法模拟[2-4]。

由于受到地震载荷的作用，地震载荷产生的弯矩对梁的变形和应力有较大影响，显然用空间框架结构（梁单元）来建立塔架结构的有限元模型更符合实际情况。

但是，由于塔架立柱是箱型梁，结构特殊，尺寸较大，在实际情况中，箱型梁的钢板结构除了承受拉、压力外，还存在扭转、剪切等状况，所以选用壳单元模拟。

在具体分析时，单元类型选择ANSYS提供的梁单元BEAM 188、壳单元SHELL63和质量单元M ASS21。

节点总数为11539，单元总数为15447。

塔架所用材料为特类平炉3号镇静钢C 3和甲类平炉沸腾钢A 3F ，物理性能为：弹性模量E=206GPa ，ρ=7800kg/m 3，泊松比μ=0.33。

基于ANSYS的某山岭隧道地震响应数值分析钟昌桂【摘要】基于ANSYS计算平台,采用粘弹性边界模拟地基无限域的辐射阻尼效应,将地震波转换为人工边界上的等效节点力荷载,以在建成兰铁路某隧道浅埋段为研究对象,建立了三维数值计算模型,研究了二次衬砌结构的地震响应规律.结果表明:地震作用下,衬砌结构的纵向内力峰值与环向内力峰值相比较小,衬砌横断面受力特征更为显著;衬砌结构内力峰值呈对称分布,拱肩和拱脚为抗震的薄弱部位.研究结果可为山岭隧道抗震设计提供参考.【期刊名称】《四川建筑》【年(卷),期】2017(037)002【总页数】4页(P177-179,182)【关键词】山岭隧道;粘弹性边界;地震响应;数值分析【作者】钟昌桂【作者单位】中国中铁二院工程集团有限责任公司,四川成都610031【正文语种】中文【中图分类】TU311.3;U452.2+8由于围岩对隧道结构具有约束作用，通常认为隧道结构比地面结构的抗震性能更为优越[1]。

然而在历次大地震中，如日本阪神地震(1995年)、台湾集集地震(1999年)和汶川地震[2](2008年)，隧道结构均受到不同程度的破坏，这种观点逐渐被证明是不正确的。

山岭隧道作为公路、铁路的生命线工程，地震中一旦遭受破坏，抢修难度大，严重影响震后救援工作的开展，造成巨大的生命和财产损失。

因此，山岭隧道的抗震性能近年来逐渐成为地震工程领域研究的热点。

鉴于岩土介质及地震作用的复杂性，模型试验周期长、费用昂贵、存在应力失真等缺点，解析方法对实际问题简化过多，数值方法逐渐成为山岭隧道抗震研究的主要手段[3]。

隧道-围岩系统的地震响应本质上是开放系统的波动问题[4]，在构建数值模型时，需考虑地基无限域的辐射阻尼效应(即人工边界)及地震动输入两方面问题。

本文基于ANSYS计算平台，以在建成兰铁路某山岭隧道为研究对象，采用粘弹性边界[5]、[6]模拟地基无限域的辐射阻尼，将地震动转换为边界上的等效节点力，进行隧道三维地震响应数值计算，研究了衬砌结构的地震响应规律。
