机器人导航技术的路径规划与运动控制方法机器人导航技术的路径规划与运动控制方法是指通过算法和控制方法使机器人能够准确地规划路径并实现运动控制。
随着机器人技术的快速发展，路径规划和运动控制成为实现机器人自主导航和工作的重要技术。
本文将介绍机器人导航技术的路径规划与运动控制方法，并探讨其在不同领域的应用。
路径规划是机器人导航技术的核心问题之一，它涉及到如何选择最优的路径，使机器人能够避免障碍物并快速到达目标位置。
常见的路径规划方法包括基于图搜索的方法、基于规则的方法、基于学习的方法等。
基于图搜索的方法是指将环境建模成一个图，利用图搜索算法（如A*算法、Dijkstra算法）从起始点到目标点寻找最短路径。
这种方法的优点是能够找到全局最优路径，但计算量较大且对环境变化敏感。
基于规则的方法是指根据一些规则和启发性信息来制定导航策略。
比如，机器人在导航过程中遵循避让障碍物和尽量选择直线路径的规则。
这种方法相对简单且计算量较小，适用于一些简单的环境。
但是，它不能应对复杂和动态的环境。
基于学习的方法是指利用机器学习算法建立机器人的导航模型，通过学习和优化得到最优的路径规划策略。
这种方法的优点是适应性强，能够处理复杂和动态的环境。
像深度强化学习算法、遗传算法等都可以用来实现机器人的路径规划。
然而，由于机器学习算法的复杂性和需大量的训练数据，这种方法的实现相对较困难。
除了路径规划，机器人导航技术还需要运动控制方法来实现机器人的运动。
运动控制是指机器人根据规划好的路径，在实际环境中实时感知并控制自身的运动。
在机器人导航技术中，常见的运动控制方法包括轨迹跟踪控制、动态避障控制和运动估计方法等。
轨迹跟踪控制是指机器人根据路径规划结果，在运动过程中实时调整自身的运动轨迹，使其尽量贴近规划好的路径。
通常采用的控制方法有PID控制、模糊控制和自适应控制等。
这些控制方法通过不断调整机器人的速度、角度和位置等参数，来实现轨迹的精确跟踪。
1. 自主机器人近距离操作运动规划体系在研究自主运动规划问题之前，首先需建立相对较为完整的自主运动规划体系，再由该体系作为指导，对自主运动规划的各项具体问题进行深入研究。
本节将根据自主机器人的思维方式、运动形式、任务行为等特点，建立与之相适应的自主运动规划体系。
并按照机器人的数量与规模，将自主运动规划分为单个机器人的运动规划与多机器人协同运动规划两类规划体系。
1.1单个自主机器人的规划体系运动规划系统是自主控制系统中主控单元的核心部分，因此有必要先研究自主控制系统和其主控单元的体系结构问题。
自主控制技术研究至今，先后出现了多种体系结构形式，目前被广泛应用于实践的是分布式体系结构，其各个功能模块作为相对独立的单元参与整个体系。
随着人工智能技术的不断发展，基于多Age nt的分布式体系结构逐渐成为了主流，各功能模块作为独立的智能体参与整个自主控制过程，该体系结构应用的基本形式如图1所示。
一方面，主控单元与测控介入处理、姿态控制系统、轨道控制系统、热控系统、能源系统、数传、有效载荷控制等功能子系统相互独立为智能体，由总线相连；另一方面，主控单元为整个系统提供整体规划，以及协调、管理各子系统Age nt的行为。
测控介入处理Age nt保证地面系统对整个系统任意层面的控制介入能力，可接受上行的使命级任务、具体的飞行规划和底层的控制指令；各子系统Age nt存储本分系统的各种知识和控制算法，自主完成主控单元发送的任务规划，并将执行和本身的健康等信息传回主控单元，作为主控单元Age nt运行管理和调整计划的依据。
I1 ' *Aftrnt*11I F L --------------- ►* .——川 ------ M I 图1基于多Age nt的分布式自主控制系统体系结构基本形式示意图主控单元Age nt采用主流的分层递阶式结构，这种结构层次鲜明，并且十分利于实现，其基本结构如图2所示。
主控单元由任务生成与调度、运动行为规划和控制指令生成三层基本结构组成，由任务生成与调度层获得基本的飞行任务，经过运动行为规划层获得具体的行为规划，再由控制指令生成层得到最终的模块控制指令，发送给其它功能Age nt。
移动机器人路径规划和轨迹跟踪算法在当今科技迅速发展的时代，移动机器人正逐渐成为各个领域的重要工具，从工业生产中的自动化运输，到医疗领域的服务机器人，再到家庭中的智能清洁设备，它们的身影无处不在。
而要让这些移动机器人能够高效、准确地完成任务，路径规划和轨迹跟踪算法就显得至关重要。
路径规划，简单来说，就是为移动机器人找到一条从起始点到目标点的最优或可行路径。
这就好像我们出门旅行，需要规划出一条既省时又省力的路线。
而轨迹跟踪，则是让机器人能够按照预定的路径或轨迹准确地移动，避免偏离“既定路线”。
在路径规划方面，有许多不同的方法和策略。
其中，基于地图的规划方法是比较常见的一种。
就好比我们在手机上使用地图导航，机器人也需要一个对其工作环境的“地图”认知。
这个地图可以是事先通过传感器获取并构建的，也可以是根据机器人在运行过程中的实时感知不断更新完善的。
例如，栅格地图法将工作空间划分为一个个小的栅格，每个栅格都有相应的状态标识，比如是否可通行。
通过对这些栅格的分析和计算，机器人就能找到可行的路径。
这种方法简单直观，但对于复杂环境可能会出现精度不够或者计算量过大的问题。
另外，还有基于几何形状的规划方法。
比如，利用圆形、矩形等简单几何图形来描述机器人和障碍物的形状和位置，通过几何运算来确定可行路径。
这种方法在一些规则环境中效果较好，但对于形状不规则的障碍物处理起来可能就比较棘手。
除了这些传统方法，近年来随着人工智能技术的发展，一些基于深度学习的路径规划算法也逐渐崭露头角。
通过让机器人学习大量的环境数据和路径样本，它能够自动生成适应不同环境的路径规划策略。
轨迹跟踪算法则致力于确保机器人能够精准地沿着规划好的路径移动。
常见的轨迹跟踪算法包括 PID 控制算法、模型预测控制算法等。
PID 控制算法是一种经典的控制算法，它通过比例、积分和微分三个环节的作用，来调整机器人的控制输入，从而使机器人的实际轨迹尽量接近预定轨迹。
工业机器人的路径规划算法研究与优化摘要：工业机器人的路径规划算法对于机器人的运动轨迹和效率具有重要意义。
本文将就工业机器人路径规划算法的研究与优化进行探讨，分析了传统的路径规划算法，介绍了目前常见的优化方法，并进一步展望了未来的发展趋势。
引言：工业机器人是自动化生产中不可或缺的重要设备，路径规划是机器人控制与运动的基础。
合理的路径规划不仅可以提高生产效率，减少碰撞风险，还可以节约能源，延长机械设备的使用寿命。
本文将探讨工业机器人路径规划算法的研究和优化，以期提供有关领域的研究者和工程师们参考。
一、路径规划算法的研究1.1 传统路径规划算法传统的路径规划算法主要有四种：直线插补法、圆弧插补法、样条插补法和螺旋插补法。
这些算法主要基于机器人的几何模型，通过计算运动轨迹的起止点、运动速度和加减速度等参数来实现路径规划。
然而，传统算法存在计算复杂度高、存在运动过程中的冲突以及路径规划方案的局限性等问题。
1.2 最短路径规划算法最短路径规划算法是一种常用的寻找机器人运动路径的方法。
通过对工作环境进行建模，将机器人的位置和目标位置作为起点和终点，利用图论的最短路径算法，如Dijkstra算法、A*算法等，来寻找最优路径。
这些算法具有计算效率高、路径规划精确等优点，但仍然存在局限性，如对于复杂环境的路径规划，算法可能会陷入局部最优解。
二、路径规划算法的优化2.1 人工智能算法人工智能算法是近年来在工业机器人路径规划领域广泛应用的方法之一。
例如，遗传算法、粒子群算法和模拟退火算法等基于优化的算法，可以通过模拟自然界的进化过程来寻找最优解。
这些算法可以对工作环境进行自适应建模，并根据约束条件和优化目标进行路径规划，取得了较好的效果。
2.2 机器学习算法机器学习算法是一种通过训练数据来提高机器性能的方法。
在工业机器人路径规划中，可以通过机器学习算法，如深度学习、强化学习等，从大量的样本数据中学习规律，进而实现路径规划的优化。
工业机器人机械臂轨迹规划与控制方法工业机器人机械臂是现代制造业中的重要设备，其精确的轨迹控制对于生产线的自动化起着至关重要的作用。
本文将从轨迹规划和控制方法两个方面对工业机器人机械臂进行详细讨论。
一、轨迹规划机器人机械臂的轨迹规划旨在确定机械臂末端执行器的运动路径，使其能够准确、快速地完成指定任务。
常用的轨迹规划方法有基于正运动学的方法和基于逆运动学的方法。
1. 基于正运动学的轨迹规划基于正运动学的轨迹规划方法是通过已知机械臂关节角度和臂长，计算机械臂末端执行器的位置和姿态，并根据给定的目标位置和姿态，计算出机械臂关节的运动路径。
这种方法简单直观，计算速度较快，适用于简单的运动任务。
2. 基于逆运动学的轨迹规划基于逆运动学的轨迹规划方法则是根据给定的目标位置和姿态，计算机械臂关节角度的解，使得机械臂末端执行器能够准确到达目标位置。
这种方法较为复杂，计算量较大，但适用于需要精确控制的复杂轨迹任务。
二、控制方法机器人机械臂的控制方法包括位置控制、速度控制和力控制等。
1. 位置控制位置控制是指控制机械臂末端执行器的位置达到指定的目标位置。
常见的位置控制方法有PID控制和模型预测控制。
PID控制通过比较目标位置和当前位置的偏差，调节控制量来使偏差最小化。
模型预测控制则是通过建立数学模型来预测机械臂的轨迹，并根据预测结果来调节控制量。
2. 速度控制速度控制是指控制机械臂末端执行器的速度达到指定的目标速度。
常见的速度控制方法有开环控制和闭环控制。
开环控制是根据预先设定的速度信号直接驱动机械臂运动，但无法对实际运动状态进行实时调整。
闭环控制则是通过与位置或力传感器相结合，对机械臂的运动状态进行实时监测和调整，以保证速度的稳定性和精确性。
3. 力控制力控制是指控制机械臂末端执行器的力度达到指定的目标力度。
常见的力控制方法有压力控制和力矩控制。
压力控制是根据力传感器的反馈信息，实时调整执行器的力度，以满足特定的工艺要求。
机器人轨迹规划1. 简介机器人轨迹规划是指在给定机器人动态约束和环境信息的情况下，通过算法确定机器人的运动轨迹，以达到特定的任务目标。
轨迹规划对于机器人的移动和导航非常重要，可以用于自主导航、避障、协作操控等应用领域。
2. 常见的机器人轨迹规划算法2.1 最短路径规划算法最短路径规划算法包括Dijkstra算法、A*算法等。
这些算法通过计算机器人到达目标位置的最短路径，来规划机器人的运动轨迹。
它们通常基于图搜索的思想，对于给定的环境图，通过计算节点之间的距离或代价，并考虑障碍物的存在，确定机器人的最佳路径。
2.2 全局路径规划算法全局路径规划算法主要用于确定机器人从起始位置到目标位置的整体路径。
常见的全局路径规划算法有D*算法、RRT（Rapidly-exploring Random Tree）算法等。
这些算法通过在连续的状态空间中进行采样，以快速探索整个空间，并找到连接起始和目标位置的路径。
2.3 局部路径规划算法局部路径规划算法用于在机器人运动过程中避开障碍物或避免发生碰撞。
常见的局部路径规划算法有动态窗口算法、VFH（Vector Field Histogram）算法等。
这些算法通过感知周围环境的传感器数据，结合机器人动态约束，快速计算出机器人的安全轨迹。
3. 轨迹规划的输入和输出3.1 输入数据轨迹规划算法通常需要以下输入数据： - 机器人的初始状态：包括位置、朝向、速度等信息。
- 目标位置：机器人需要到达的位置。
- 环境信息：包括地图、障碍物位置、传感器数据等。
- 机器人的动态约束：包括速度限制、加速度限制等。
3.2 输出数据轨迹规划算法的输出数据通常为机器人的运动轨迹，可以是一系列位置点的集合，也可以是一系列控制信号的集合。
轨迹规划的输出数据应满足机器人的动态约束，并在给定的环境中可行。
4. 轨迹规划的优化与评估4.1 轨迹优化轨迹规划算法通常会生成一条初步的轨迹，但这条轨迹可能不是最优的。

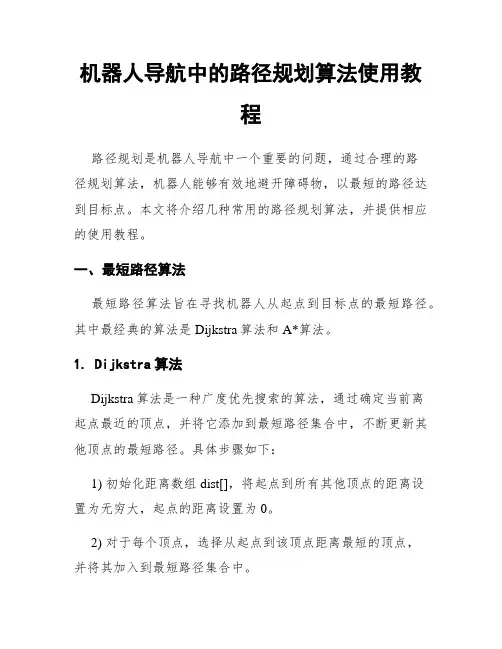

机器人导航中的路径规划算法使用教程路径规划是机器人导航中一个重要的问题，通过合理的路径规划算法，机器人能够有效地避开障碍物，以最短的路径达到目标点。
本文将介绍几种常用的路径规划算法，并提供相应的使用教程。
一、最短路径算法最短路径算法旨在寻找机器人从起点到目标点的最短路径。
其中最经典的算法是Dijkstra算法和A*算法。
1. Dijkstra算法Dijkstra算法是一种广度优先搜索的算法，通过确定当前离起点最近的顶点，并将它添加到最短路径集合中，不断更新其他顶点的最短路径。
具体步骤如下：1) 初始化距离数组dist[]，将起点到所有其他顶点的距离设置为无穷大，起点的距离设置为0。
2) 对于每个顶点，选择从起点到该顶点距离最短的顶点，并将其加入到最短路径集合中。
3) 遍历该顶点的邻接顶点，更新距离数组dist[]，如果从起点到某个邻接顶点的路径距离更短，则更新该路径长度。
4) 重复步骤2和3，直到所有顶点都被加入到最短路径集合中。
2. A*算法A*算法是在Dijkstra算法基础上进行改进的算法，它在选择下一个顶点时考虑了目标点的信息。
具体步骤如下：1) 初始化距离数组dist[]和启发函数数组heur[]，将起点到所有其他顶点的距离设置为无穷大，启发函数值设置为从当前顶点到目标点的估计距离。
2) 将起点加入到Open集合中。
3) 若Open集合为空，则路径不存在；否则，选择Open集合中F值最小的顶点作为当前顶点。
4) 若当前顶点是目标点，则搜索结束；否则，遍历当前顶点的邻接顶点，更新距离数组dist[]和启发函数数组heur[]。
5) 重复步骤3和4。
二、避障算法避障算法旨在寻找机器人绕过障碍物的最短路径。
其中最常见的避障算法是基于代价地图的D*算法和RRT*算法。
1. D*算法D*算法是一种增量搜索算法，通过动态更新代价地图来实现路径规划。
具体步骤如下：1) 初始化起点和目标点。
2) 根据当前代价地图，计算最短路径。
机器人的路径规划和避障算法随着科技的不断进步和发展，人们对机器人的依赖度也越来越高。
机器人的应用领域也越来越广泛，从工业生产到家庭服务，从医疗护理到助力行动，无所不包。
而对于机器人来说，路线规划和避障算法是至关重要的一部分，它们能够决定机器人的行动轨迹，保证机器人的运转效率和安全性。
一、机器人路径规划机器人在实际运作中，需要根据任务或者需求规划出一条合理的路径，以便在任务执行中达到舒适度和效率的最优化。
机器人路径规划的主要任务，就是要求根据机器人自身的姿态、传感器信息、局部地图，以及各类未知环境因素，综合而成的一种路径规划算法。
1. 基于全局路径的规划方法全局路径规划方法根据预设的全局目标，分析其所在区域内的各种信息，通过建立或搜索可行走路径，得到全局路径。
这种方法可以保证机器人快速、高效的到达目标地点，缺点是该算法的全局路径一般无法考虑到周边动态环境的影响因素，需要基于预设的固定环境参数进行决策。
常见的全局路径规划方法包括A*算法、D*算法等。
2. 基于局部路径的规划方法局部路径规划方法根据机器人所在局部环境的实时信息，依靠局部规划模型构建出一条可行路径，以完成机器人在局部环境内的导航和控制。
该方法可以实现灵活、快速的路径调整，因为它依靠机器人传感器获得的信息，可以自主地探测障碍物的变化，及时做出路径调整。
常见的局部路径规划方法包括障碍物避难规划、人机协同导航规划等。
二、机器人避障算法机器人在运动过程中会遇到各种各样的障碍物，如墙壁、柱子、植物、人等，如果没有有效的避障措施，机器人就有可能会撞上障碍物，导致机器损毁或者任务失败。
因此对机器人进行避障算法研究是十分必要的。
1. 静态避障算法静态障碍物指的是位置不会变化的障碍物，这些障碍物的空间坐标可以预先映射到一个静态地图上，机器人可以利用静态地图的信息进行避障。
静态避障算法主要通过建立地图模型来实现对障碍物的探测和避免，常见的静态避障算法包括代价地图法、虚拟障碍物法等。
工业机器人运动轨迹规划技术随着工业生产的快速发展和机器人技术的逐渐成熟，工业机器人已经成为了现代工厂中不可缺少的一部分。
然而，随着机器人数量的增加和任务复杂度的提高，工业机器人运动轨迹规划技术也日益发展。
本文将介绍工业机器人运动轨迹规划技术及其发展趋势。
一、运动轨迹规划的意义在工业生产中，机器人的运动轨迹规划是非常重要的，其主要目的是为了保证机器人能够高效、准确地完成任务。
而规划运动轨迹能够直接影响工业机器人的运动性能，包括速度、加速度、精度、稳定性等。
所以，一个好的运动轨迹规划方案不仅能够使机器人完成任务，而且能够保证机器人的安全和可靠性。
二、基本运动轨迹规划方法1.位姿规划方法位姿规划方法是运动轨迹规划的最基本方法，其主要是为机器人规划出一串位置坐标点，然后机器人按照这些位置点依次移动，从而完成任务。
一般情况下，位姿规划是采用数学模型计算得出的，主要是采用正运动学和逆运动学方法。
2.时间规划方法时间规划方法主要是为机器人规划出一段时间内应该完成的运动，一般是确定机器人在每一个时间点的位置、方向和速度等信息。
时间规划方法是在位姿规划的基础上进一步计算的，它可以有效地控制机器人的运动速度和加速度，同时也能够保证机器人的精度和稳定性。
3.优化规划方法优化规划方法是一种基于最优化算法的运动轨迹规划方法，主要是为了解决复杂任务中的多目标、多约束优化问题。
尽管优化规划方法计算量大，但在大规模复杂任务中具有非常重要的作用。
三、轨迹规划技术的发展趋势1.深度学习技术的应用人工智能和深度学习技术的快速发展将为运动轨迹规划技术带来非常大的变化。
深度学习带来的主要优势是可以处理非常大的数据量，从而可以识别出更加复杂的模式，进而提高机器人的运动性能。
2.仿真技术的发展随着工业基础设施的升级和运算能力的提高，仿真技术日趋成熟，其在工业机器人的运动轨迹规划中发挥着越来越重要的作用。
仿真技术可以模拟现实环境中的场景，并为机器人规划出最佳的运动轨迹，从而降低机器人的开发成本和风险。
