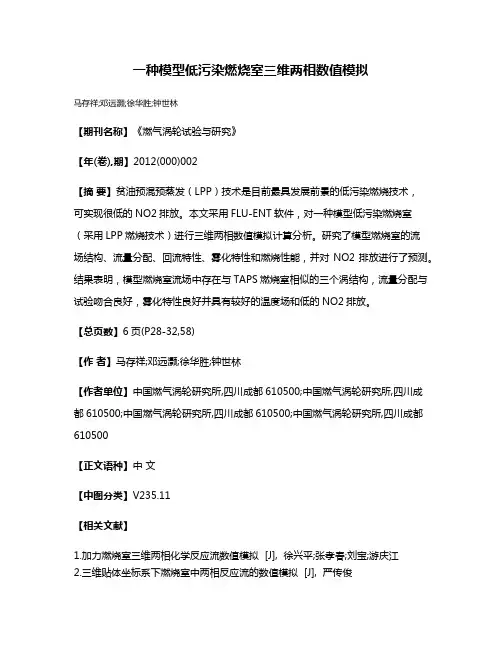

一种模型低污染燃烧室三维两相数值模拟
马存祥;邓远灏;徐华胜;钟世林
【期刊名称】《燃气涡轮试验与研究》
【年(卷),期】2012(000)002
【摘要】贫油预混预蒸发（LPP）技术是目前最具发展前景的低污染燃烧技术，
可实现很低的NO2排放。
本文采用FLU-ENT软件，对一种模型低污染燃烧室（采用LPP燃烧技术）进行三维两相数值模拟计算分析。
研究了模型燃烧室的流
场结构、流量分配、回流特性、雾化特性和燃烧性能，并对NO2排放进行了预测。
结果表明，模型燃烧室流场中存在与TAPS燃烧室相似的三个涡结构，流量分配与试验吻合良好，雾化特性良好并具有较好的温度场和低的NO2排放。
【总页数】6页(P28-32,58)
【作者】马存祥;邓远灏;徐华胜;钟世林
【作者单位】中国燃气涡轮研究所,四川成都610500;中国燃气涡轮研究所,四川成
都610500;中国燃气涡轮研究所,四川成都610500;中国燃气涡轮研究所,四川成都610500
【正文语种】中文
【中图分类】V235.11
【相关文献】
1.加力燃烧室三维两相化学反应流数值模拟 [J], 徐兴平;张孝春;刘宝;游庆江
2.三维贴体坐标系下燃烧室中两相反应流的数值模拟 [J], 严传俊
3.短环燃烧室三维两相燃烧流场数值模拟 [J], 真怡;胡正义;江义军;严传俊
4.三维加力燃烧室两相湍流燃烧的数值模拟 [J], 章诚;叶桃红;陈义良;何家德;赵周兵
5.双侧进气突扩燃烧室中三维湍流有施回流两相流动的数值模拟 [J], 周力行;林文漪;廖昌明
因版权原因，仅展示原文概要，查看原文内容请购买。

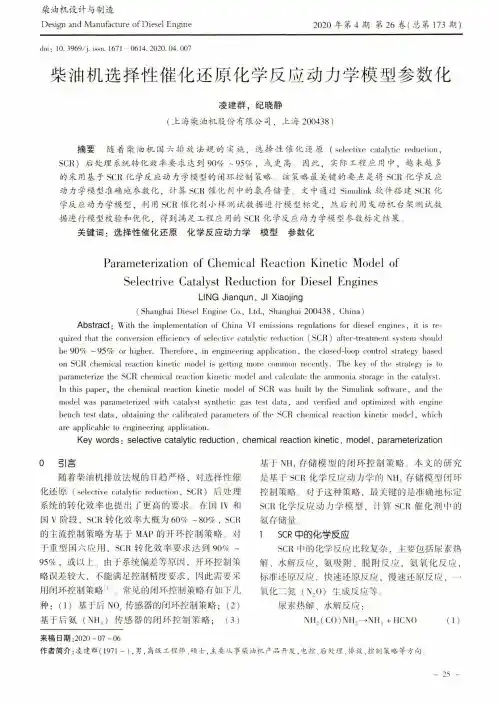

柴油机设计与制造Design and Manufacture of Diesel Engine2020年第4期第26卷（总第173期) doi ：10. 3969/j. issn. 1671 - 0614. 2020. 04. 007柴油机选择性催化还原化学反应动力学模型参数化凌建群，纪晓静(上海柴油机股份有限公司，上海200438)摘要随着柴油机国六排放法规的实施，选择性催化还原（selective catalytic reduction，SCR)后处理系统转化效率要求达到90%〜95%，或更高因此，实际工程应用中，越来越多 的采用基于SC R化学反应动力学模型的闭环控制策略该策略最关键的要点是将SC R化学反应 动力学模型准确地参数化，计算SC R催化剂中的氨存储量文中通过Simuliiik软件搭建SC R化 学反应动力学模型，利用SC R催化剂小样测试数据进行模型标定，然后利用发动机台架测试数 据进行模型校验和优化，得到满足工程应用的SC R化学反应动力学模型参数标定结果 关键词：选择性催化还原化学反应动力学模型参数化Parameterization of Chemical Reaction Kinetic Model ofSelectrive Catalyst Reduction for Diesel EnginesLING Jianqun,Jl Xiaojing(Shanghai D iesel Engine Co.,Ltd.,Shanghai 200438, China)Abstract：W ith the implementation of China VI emissions regulations for diesel engines,it is required that the conversion efficiency of selective catalytic reduction (SCR)after-treatment system should be90% -95%or higher.Therefore,in engineering application,the closed-loop control strategy based on SCR chemical reaction kinetic m odel is getting m ore com m on recently.The key of the strategy is to parameterize the SCR chemical reaction kinetic model and calculate the ammonia storage in the catalyst.In this paper,the chemical reaction kinetic*m odel of SCR was l)iiilt by the Simulink software,and the m odel was parameterized w ith catalyst synthetic*gas test data,and verified and optimized with engine bench test data,obtaining the calibrated parameters of tin'SCR chemical reaction kinetic model,which are applicable to engineering application.Key words：selective catalytic reduction,chemical reaction kinetic,model,parameterization〇引言随着柴油机排放法规的日趋严格，对选择性催 化还原（selective catalytic reduction，SCR)后处理 系统的转化效率也提出了更高的要求在国I V和国V阶段，SCR转化效率大概为60%〜80%，SCR 的主流控制策略为基于MAP的开环控制策略,，对 于重型国六应用，SC R转化效率要求达到90% ~ 95%,或以上。

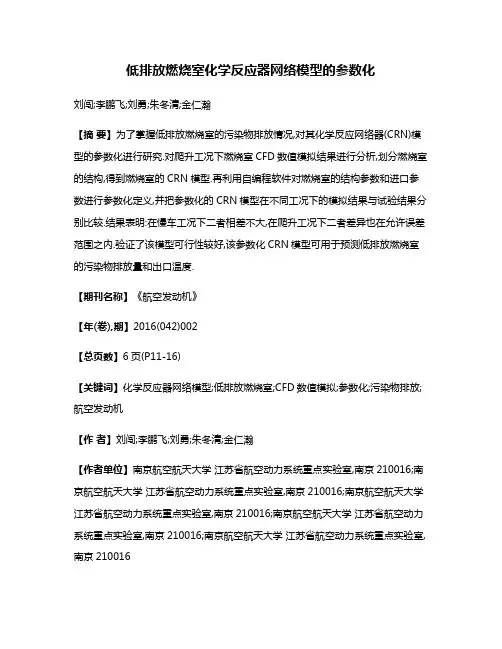

低排放燃烧室化学反应器网络模型的参数化刘闯;李鹏飞;刘勇;朱冬清;金仁瀚【摘要】为了掌握低排放燃烧室的污染物排放情况,对其化学反应网络器(CRN)模型的参数化进行研究.对爬升工况下燃烧室CFD数值模拟结果进行分析,划分燃烧室的结构,得到燃烧室的CRN模型.再利用自编程软件对燃烧室的结构参数和进口参数进行参数化定义,并把参数化的CRN模型在不同工况下的模拟结果与试验结果分别比较.结果表明:在慢车工况下二者相差不大,在爬升工况下二者差异也在允许误差范围之内.验证了该模型可行性较好,该参数化CRN模型可用于预测低排放燃烧室的污染物排放量和出口温度.【期刊名称】《航空发动机》【年(卷),期】2016(042)002【总页数】6页(P11-16)【关键词】化学反应器网络模型;低排放燃烧室;CFD数值模拟;参数化;污染物排放;航空发动机【作者】刘闯;李鹏飞;刘勇;朱冬清;金仁瀚【作者单位】南京航空航天大学江苏省航空动力系统重点实验室,南京210016;南京航空航天大学江苏省航空动力系统重点实验室,南京210016;南京航空航天大学江苏省航空动力系统重点实验室,南京210016;南京航空航天大学江苏省航空动力系统重点实验室,南京210016;南京航空航天大学江苏省航空动力系统重点实验室,南京210016【正文语种】中文【中图分类】V231.2目前，化石燃料的燃烧过程已经成为非常可靠的能量来源。
