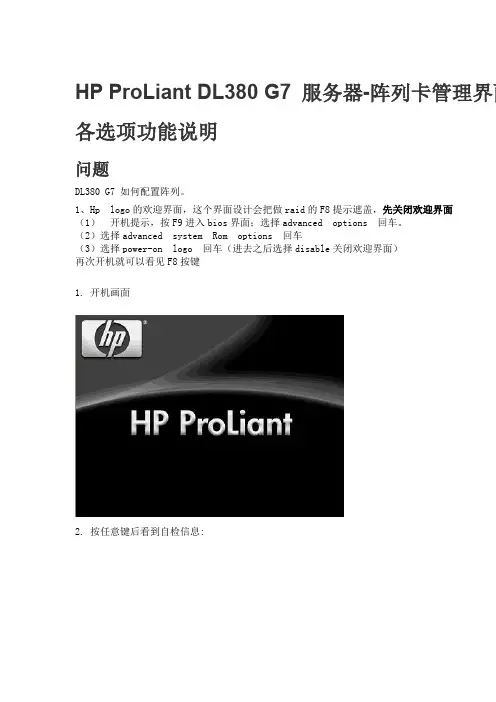

HP ProLiant DL380 G7 服务器-阵列卡管理界面各选项功能说明
问题
DL380 G7 如何配置阵列。
1、Hp logo的欢迎界面，这个界面设计会把做raid的F8提示遮盖，先关闭欢迎界面
（1） 开机提示，按F9进入bios界面；选择advanced options 回车。
（2）选择advanced system Rom options 回车
（3）选择power-on logo 回车（进去之后选择disable关闭欢迎界面）
再次开机就可以看见F8按键
1. 开机画面
2. 按任意键后看到自检信息:
3. 自检到P410I时按F8进到配置画面
4. 有五个选项:
创建、显示、删除逻辑盘、管理认证和cache设置。
首先选择创建罗辑区
5.识别到两块硬盘，可做raid0和raid1
*Parity Group Count功能:
有多块硬盘，可以做几组raid级别，但只针对raid几加0的模式。
例如有12块硬盘，可以是3*4，也可以是4*3来做raid5+0的级别。这样就可以选择几组
6. 按F8储存设置
7. license管理，可以添加、显、删除license
8.进入该界面后看到以下信息
9.购买license在此输入后可以做RAID 6 10. 选择显示，就会把输入的license显示出来
11. 显示license
12. 删除license
13. ESC 退出
14. 最后一项是cache的设置
15.预设情况下write cache是开启的状态
16.按ENTER进行确认，弹出警示，按F8确认配置
17.已经储存配置，按ENTER继续
18. 此时write cache被关闭
Hp logo的欢迎界面，这个界面设计会把做raid的F8提示遮盖
2、 开机提示，按F9进入bios界面；选择advanced options 回车。
3、选择advanced system Rom options 回车
Hp服务器配置ilo方法
Hp服务器配置ilo方法
1·确认ilo级别
1·1 登录服务器操作系统
1·2 打开浏览器，并输入ilo管理地质
1·3 输入ilo用户名和密码，登录ilo界面
1·4 在ilo管理界面查看ilo级别，记录下来
2·更新ilo固件
2·1 最新的ilo固件升级包
2·2 解压缩升级包
2·3 在ilo管理界面选择“固件升级”
2·4 “浏览”，选择解压缩后的固件文件
2·5 “”按钮，开始升级
2·6 确认升级成功后，重启服务器
3·配置Ilo网络设置
3·1 在ilo管理界面选择“网络” 3·2 “配置”按钮，进入网络配置页面
3·3 根据实际情况填写相关网络信息，如IP地质、子网掩码、默认网关和DNS服务器
3·4 “保存”按钮，保存配置信息
4·配置ilo用户和权限
4·1 在ilo管理界面选择“用户”
4·2 “添加”按钮，进入添加用户页面
4·3 填写用户信息，包括用户名、密码和权限级别
4·4 “保存”按钮，保存用户配置
5·配置ilo警报通知
5·1 在ilo管理界面选择“警报通知”
5·2 “添加”按钮，进入添加警报通知页面
5·3 填写警报通知信息，包括接收警报的邮箱地质
5·4 “保存”按钮，保存警报通知配置
6·配置ilo电源管理
6·1 在ilo管理界面选择“电源管理”
6·2 根据需求，设置服务器开机自启动、关机和重启选项 6·3 “保存”按钮，保存电源管理配置
7·配置ilo远程控制
7·1 在ilo管理界面选择“远程控制”
7·2 根据需求，配置远程控制功能，如启用虚拟媒体、虚拟控制台和KVM功能
7·3 “保存”按钮，保存远程控制配置
8·配置ilo事件日志
8·1 在ilo管理界面选择“事件日志”
HP ProLiant 系列服务器F8阵列配置过程
ProLiant 服务器分DL（机架式）和ML（机座式），其阵列配置方法都是一样。DL系列集成阵列卡，ML系列则需要添
加阵列卡。ML系列加阵列卡过程：将阵列卡插到PCI插槽上，然后将主板和硬盘笼的SCSI连线（主板端）改接到阵列卡通
道上。 F8(ORCA)配置方法
服务器加电开机，自检到阵列卡时，会有按F8的提示。例如 画面显示是： Slot 2 smart array 642 controller … … … … ….
0 logical drivers
Press F8 to run the Option ROM Configuration for Arrays utility
Press ESC to cancel
进入F8后，是蓝色的界面。主菜单上一般有三个选项：
1. Create logical drivers （建立逻辑磁盘） 2. View logical drivers （查看逻辑磁盘）
3. Delete logical drivers （删除逻辑磁盘）
ML系列第一次加阵列卡时，在进入ORCA界面后，除了有以上3项外，还会有第四项：
4、Selcet as boot controller （选择当前阵列卡为引导控制器）
但此选项（第四选项）选上确认以后，就不会再出现，以后再进入ORCA只会出现以上3个选项。 1、 建立阵列 进入（1、Create logical drivers） 选项，在左边是硬盘的信息，右边的做阵列的选项及参数，最下端则
是操作提示。界面如下： Controller: HP Smart Array 642, slot 2
Direct-Attached, storage
=======Arailable Physical Drives======= ===Raid Configurations===
（售后服务）HPI服务器
HPIntegrityrx7640服务器
于当今不断变化的环境中，企业不断整合且简化其IT环境，提高空间利用率，降低成本，使关键应用的于线响应速度更快，不断满足终端用户的高服务级别期望。HPIntegrityrx7640服务器可满足这些要求，灵活的功能、安全的可用性和简化的管理可实现高的IT投资回报。
rx7640服务器采用突破性的IntelItanium2处理器和惠普超级可扩展处理器芯片组sx2000，能够降低平台成本、提高性能，提供更大的扩展性和灵活性，以及更高的IT投资回报，从而助您成功迈向动成长企业。
HPIntegrityrx7640服务器—优势
rx7640服务器是中型技术和商用计算的理想之选，能够运行各种计算和数据密集型业务应用，如企业资源计划(ERP)、供应链管理和业务智能，同时提供壹流性能，且能有效降低成本和复杂性。rx7640服务器具有领先的64位处理能力，无论何种配置均能提供出众的性价比。
1.1. HPIntegrityrx7640模块化体系架构
HPIntegrityrx7640服务器采用模块化体系架构，其组件经过配置能够有效满足各种计算需求。rx7640支持多种系统配置，包括从2路至8路CPU的配置，同时服务器仍能够配置成大型对称多处理器系统（SMP）或2个独立硬分区（npars）
HPIntegrityrx7640服务器体系架构
HPIntegrityrx7640服务器使用了壹系列模块化的组件，其体系架构的俩大基本组件是单元板和基于PCI-X的I/O子系统。 1.1.1. 单元板设计
单元板是HPIntegrityrx7640服务器的基本构建模块之壹。每块单元板均是壹个独立的单位，具有对称多处理器（SMP）“单元”，最多4路1.6GHzIntelItanium2单处理器，壹个单元控制器，内存控制器，32GBDDR-2内存，数据总线和电压调节模块。每台rx7640服务器可容纳2块单元板。
