iPhone4拆解及内部构造详细解析iPhone4拆解内部构造解析(点击图片查看高清晰大图，以下同)iPhone4又一次为Apple创造了神话，首日150万台所向披靡的销售额，使Apple产品再次成为焦点。
虽然苹果之前曾要求FCC（美国联邦通讯委员）将iPhone4的内部构造和相关信息保密45天，但只会增加人们对了解其内部构造的渴望。
这不，距离iPhone4正式发布还不到1天，向以拆解手机为乐的国外网站ifixit便在第一时间送上了新鲜热乎的iPhone4拆解报告，得以使我们大饱眼福：苹果此次对iPhone4内部进行了全面而细致的改造，改造工程覆盖了所有的细节。
但其改造的内容在Apple的宣传下和众多苹果粉的热捧下已经可用耳熟能详来形容，比较重要的改进包括将其A4处理器的RAM提升至516MB，其他基本配置和功能——比如拥有玻璃和不锈钢机身，手机的宽度和厚度分别比iPhone3GS减少3.5mm和3mm，同时在机身款式上除了经典的黑色，还增加了白色款可选。
至于iPhone4的最大看点是则是采用了Retina显示屏，其像素密度是iPhone3GS的两倍。
而内装的iOS4系统，支持多任务和百余项的改进和更新。
此外，苹果iPhone4还拥有两个摄像头，一个是在机身背面的500万像素的后置摄像头，另一个是VGA前置摄像头。
作为相比过去版本的主要差异之一，iPhone4的材质与过去的铝制和塑料材质的iPhone完全不同，四周的不锈钢边框不仅起到固定的作用，而且还有一个重要的功能则是作为天线使用，为手机信号、WiFi以及蓝牙等无线连接功能提供支持。
顺带一提：经过部分媒体5天的试用，iPhone4的玻璃背盖似乎没有人们想象的那样坚固，出现了磨花的现象。
当然，也没有那样严重，只有在强光下才能发现。
比较有意思的是；iPhone4的背壳上没有标明手机的容量大小，这对于部分JS来说，可能对蒙骗顾客提供了便利。
从拆解的32GB版本的iPhone4的存储容量来看，其实际的存储容量只有29.06GB，并且还有301MB被拿来存放一些“其他”的东西，用户真正可用的容量为28.77GB左右。
苹果iPhone4拆机图解教程
苹果iPhone4智能手机非常受欢迎，那你是否对这款手机内部很好奇呢，下面就让我们来看下国外知名维修网站iFi某it的iPhone4完全拆解图，让我们能够更全面的了解iPhone4到底在那些方面做了改变。
本次拆解的主角新版iPhone4A1332手机
-iPhone4的设计与过去的铝制和塑料材质的iPhone完全不同
-四周的不锈钢边框不仅起到固定的作用，还有一个重要的功能：iPhone天线
和我们观察到的结果一样，先从iPhone4底部两颗螺丝开始下手
然后将iPhone4后盖向前与主机错开
将后盖彻底超级从机身上卸下来
卸下后盖后的iPhone4手机，我们看到电池和主板占据了整个机身的大部分面积
iPhone4的电池容量为3.7v1420mAh
卸下机身顶部的屏蔽层
卸下主板固定板
机身震动马达
支持720p高清视频拍摄的500万像素模组
卸下底部天线和扬声器屏蔽罩
卸下iPhone4的核心——主板
主板采用全屏蔽金属罩保护
取下金属屏蔽层，我们看到iPhone4的确采用和iPad一样的
1GHzARMCorte某A8核心的A4处理器
采用SkyworkSKY77542双频信号接收芯片、SkyworkSKY77541终端模组和STMicroSTM33DH三维加速器等芯片
iPhone4采用512MB三星K9PFG08闪存芯片、CirruLogic338S0589音频解码、AKM8975磁场定位芯片、德仪343S0499触摸控制芯片等。

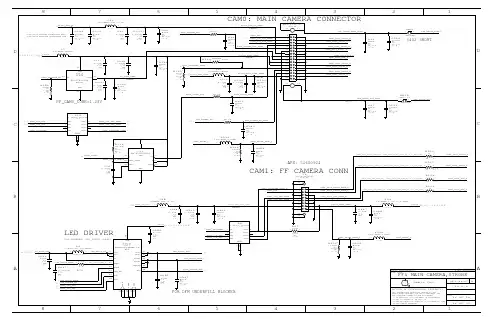

苹果手机拆机与原理图对比分析（系统基带篇）本文承接上文，希望从系统的角度来加以说明，一方面可以迅速了解智能手机的大致结构与构成，另一方面通过框图分析能基本知道手机基带这个我们常说，但却理解并不深入的重要模块。
再者，大家唱衰苹果好多年了，苹果是否真的不行了，我拿出了近些年的销量，数据说话。
大神告诉我们，学习新东西，最为重要的是要避免盲人摸象，只知局部不识整体。
因此，拿出手机整机系统框体，了解大致结构后，可以根据每个模块来深入研究：在看另一半的元件分布图纸，与上文中的图纸构成整体，因本文有模块论述，因此分开了。
其次，可以看看点位图，通过对应点位图，基本大一点的模块都可以看清楚，更为重要的是通过点位图来学习其布局。
PCB layout设计，布局更加需要学习。
然后，给出了苹果手机的历年销量图，截止到2016年Q2季度，没有到最新的，这份表单更为全面。
基本趋势可以看出，整体速度是上升的，但是增速确实在下降，但体量依旧很大。
这条曲线，让我想到了中国的GDP情况，好像也是类似的曲线。
改革开放前30年基本都是10%的增速，但现在基本6.8%左右，也有很多人唱衰，却没有考虑到中国第二大经济体的体量已经极为庞大，保持当前增速已经极为不容易了。
2.1 手机各个模块拆机手机各个功能模块的厂家介绍。
红色：海力士的16GB闪存芯片橙色：日本村田的339S0228 Wi-Fi芯片黄色：338S1251-AZ电源管理芯片绿色：博通的BCM5976触控芯片蓝色：M8协处理器（其实是NXP的LPC18B1UK）粉色：同样来自NXP的NFC芯片，具体型号是65V10 NSD425 黑色：高通的WTR1625L射频芯片，全网通的另一大组成部分海力士的闪存：SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND flash高通的电源管理器：Qualcomm PM8018 RF power management ICTriquint TQM6M6224Apple 338S1216Broadcom BCM5976德州仪器 Texas Instruments 37C64G1Skyworks 77810Skyworks 77355Avago A790720Avago A7900Apple 338S120L2.2 射频前端模块的细节图iPhone 5S北美版射频前端模块：•RF MicroDevices RF3763功率放大双工器(PAD) B5/8 •RF MicroDevices 1112天线调谐方案•RF MicroDevices 1113天线调谐方案•Skyworks SKY77572 Band 18/19/20功率放大器•Skyworks SKY77810 2G/EDGE功率放大器•Skyworks SKY77496 Band 13/17功率放大器•Skyworks SKY73614 (不详)•Avago A792503 Band 25/3功率放大器•TriQuint TQF6414 Band 1/4双功率放大器•村田(Murata) 177切换/过滤模块•村田E50切换/过滤模块•村田AMG切换/过滤模块••2.3 基带部分浅析基带部分比较难，并不太懂，因此通过以前收集整理的资料简要说明，如有错误，欢迎指正。
iphone、ipad、ipodUSB数据线针脚定义iphone4s插头USB数据线针脚定。
可能有很多⼈都知道了，但看到还有⼈存在疑问，因为苹果USB dock接⼝数据线，从出来到现在出现过⾄少4种不同针脚的线，虽然说dock接⼝内针脚个数不同，但基本都可以通⽤的，（其实4针和5针的数据线只是⽐6针的数据线少了1到2个地线⽽已，不影响数据传输和充电的）下⾯是各针脚定义，以备各位查看dock:1 Ground (-) 地 *2 Line Out - Common Ground (-) 线路输出地*3 Line Out - R ( ) R声道线路输出4 Line Out - L ( ) L声道线路输出5 Line In - R ( ) R声道线路输⼊6 Line In - L ( ) L声道线路输⼊78 Video Out - Composite Video (for ipod colour when slideshow activated) 复合视频输出 (只有彩屏的ipod有效)******91011 Serial GND RS-232串⼝地12 Serial TxD RS-232串⼝ TxD13 Serial RxD RS-232串⼝ RxD1415 Ground (-) 地 **16 USB GND (-) USB电源负极 **1718 3.3V Power ( ) 3.3V电源正极19 Firewire Power 12 VDC ( ) 1394⽕线12V电源正极 ***20 Firewire Power 12 VDC ( ) 1394⽕线12V电源正极***21 Accessory Indicator 附件识别接⼝ ****22 FireWire Data TPA (-) 1394⽕线数据 TPA(-)23 USB Power 5 VDC ( ) USB 5V 电源正极24 FireWire Data TPA ( ) 1394⽕线数据 TPA( )25 USB Data (-) USB 数据(-)26 FireWire Data TPB (-) 1394⽕线数据 TPA(-)27 USB Data ( ) USB 数据( )28 FireWire Data TPB ( ) 1394⽕线数据 TPB( )USB接⼝4针定义USB V (红)USB D-(⽩)USB D (绿)USB GND(⿊)USB接⼝定义，USB接⼝电路USB引脚定义：针脚名称说明接线颜⾊1VCC5V电压红⾊2D-数据线负极⽩⾊3D数据线正极绿⾊4GND接地⿊⾊MiniUSB接⼝定义：MiniUSB引脚定义：针脚名称说明接线颜⾊1VCC5V电压红⾊2D-数据线负极⽩⾊3D数据线正极绿⾊4 IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地⿊⾊USB插头实物图：图中从左往右依次是：MiniUSB公⼝(A型插头)、MiniUSB公⼝(B型插头)、USB公⼝(B型插头)、USB母⼝(A型插座)、USB公⼝(A型插头) USB图标和Logo。
