地下管线变形的监测技术

地铁施工变形监测专项施工方案一、背景简介随着城市交通的发展，地铁工程建设日益增多，然而地铁施工过程中可能会引起地面建筑物的变形，因此对地铁施工变形进行监测显得尤为重要。

二、监测对象地铁施工变形监测的对象主要包括地面建筑物以及地下管线等。

三、监测手段1.地表测量：通过对地表标志物进行定点测量，如测角、测距等方法，了解地表的变形情况。

2.遥感监测：利用航空摄影和遥感技术，对地铁工程周边的地形进行全方位监测。

3.地下管线探测：采用地下雷达等技术，对地下管线的情况进行探测，及时排除隐患。

四、监测频率1.实时监测：在地铁施工过程中，对地面建筑物变形进行实时监测，保证施工过程的安全。

2.定期监测：除实时监测外，还需定期对地铁施工周边区域进行监测，及时发现潜在问题。

五、监测报告1.监测数据分析：对监测数据进行系统分析，了解地面建筑物的变形情况。

2.问题排查：如发现地面变形异常，需及时进行问题排查，找出原因并提出解决方案。

3.监测报告撰写：根据监测数据和问题排查结果，编制监测报告，向相关部门汇报情况。

六、应急预案1.事故处理：如发生地面建筑物坍塌等紧急情况，需立即启动应急预案，保障施工现场人员的安全。

2.紧急通知：在出现紧急情况时，需第一时间向相关部门通报，并配合开展应急处理工作。

七、总结与展望地铁施工变形监测是保障地下工程施工安全的重要环节，只有加强监测工作，提高预警能力，才能确保地铁施工的顺利进行。

未来，随着监测技术的不断创新，地铁施工变形监测工作将更加精准、高效。

以上是关于地铁施工变形监测专项施工方案的介绍，希望通过不懈的努力，确保地铁施工的顺利进行，保障城市交通的高效便捷。

城市地下管线工程监测内容及方法介绍
1. 监测内容
城市地下管线工程监测主要涵盖以下内容：
a) 管线安全监测
对城市地下管线的安全状况进行持续监测，包括管线的稳定性、泄漏情况、腐蚀及破损情况等。

b) 管线应力监测
监测管线所承受的应力情况，包括土压力、地震荷载等对管线
的影响。

c) 管线变形监测
监测管线的变形情况，包括管线的位移、孔隙变形等，以及与
周边地质环境的相互影响。

d) 管线渗漏监测
监测管线渗漏情况，包括液体或气体泄漏的检测与定位。

e) 管线冲突监测
监测管线与其他地下设施之间的冲突情况，避免发生碰撞事故。

2. 监测方法
城市地下管线工程监测可以采用以下方法：
a) 实地勘察
通过实地调研和勘察，获取管线项目的基本情况及周边环境信息，为后续监测提供数据依据。

b) 地下雷达
通过地下雷达技术，扫描地下管线的位置及变形情况，并进行
数据分析和处理。

c) 非破坏检测技术
采用非破坏性检测技术，如超声波、射频技术等，对管线的材质、腐蚀情况等进行监测和评估。

d) 管线流体监测
采用流体监测技术，对管线中的液体或气体进行监测，及时发现管道泄漏情况。

e) 红外热像仪
利用红外热像仪进行管线的热数据监测，检测管线是否存在漏热现象。

f) GPS定位技术
使用GPS定位技术，对管线进行定位和追踪，记录管线的起止点及沿线位置。

以上是城市地下管线工程监测的内容及方法介绍，合理选择适当的监测方法，可以帮助确保管线工程的安全和稳定运行。

盾构区间施工监测方案一、为啥要搞这个监测方案呢？盾构施工就像是在地下玩一场超级大的“钻洞游戏”，但这个游戏可不能乱玩。

在盾构区间施工的时候，周围的土地、建筑、地下管线啥的都像一群胆小的小伙伴，稍微有点动静就可能受到影响。

所以呀，我们得弄个监测方案，就像给施工过程安上好多双眼睛，时刻盯着周围的情况，这样才能保证施工安全顺利，也不会打扰到周围的“邻居”们。

二、监测啥玩意儿呢？# （一）地面沉降监测。

这可是个超级重要的事儿。

盾构机在地下穿梭，就像一个大力士在土里挤来挤去，地面可能就会跟着“一上一下”的。

我们就在地面上选好多有代表性的点，像撒芝麻一样，均匀地分布在盾构施工的线路周围。

然后用那种超级精确的水准仪之类的仪器，隔一段时间就去看看这些点的高度有没有变化。

要是发现某个点突然像陷下去的小坑一样沉降得很厉害，那就得赶紧查查是咋回事啦，是不是盾构机太调皮，挖土挖多了或者推进速度太快啦？# （二）建筑物沉降和倾斜监测。

施工周围的房子可都是“宝贝”，要是因为盾构施工变得歪歪扭扭的，那可就麻烦大了。

对于这些建筑物呢，我们除了看它会不会像地面一样沉降，还要看看它是不是开始“站不稳”倾斜了。

在建筑物的墙角、柱子这些关键的地方，贴上一些小标志或者安装专门的传感器。

再用全站仪之类的仪器来测量这些点的位置变化，就像给建筑物做一个超级详细的“体检”，看看它在盾构施工这个“大动静”下是不是还健康。

# （三）地下管线变形监测。

地下的管线就像城市的“血管”一样，供水的、供电的、通讯的都在里面。

盾构机在地下动来动去的时候，可不能把这些“血管”弄破或者弄弯了。

我们得先把地下管线的位置找出来，然后在管线周围或者管线上安装一些监测设备，像应变片之类的。

这样就能知道管线有没有被盾构施工给挤变形了。

一旦发现管线像被捏扁的吸管一样变形了，就得赶紧采取措施，不然停水停电没信号，大家可都要“炸锅”了。

三、啥时候去监测呢？# （一）盾构机始发前。

城市综合管廊工程技术规范之检测与监测措施城市综合管廊工程是指在城市地下进行综合管线、设备及相关设施的建设和运营管理的工程项目，它起到了连接城市各个重要功能区域的作用。

然而，由于城市地下空间狭小且复杂，工程施工及后期管理过程中存在一定的风险和难度。

为了确保城市综合管廊工程的质量和安全，一套完善的检测与监测措施是必不可少的。

一、地质勘察与地下管线调查在进行城市综合管廊工程之前，需要进行详尽的地质勘察，了解地下的土质、地层结构、地下水位等信息。

同时，需要对已有的地下管线进行调查，包括位置、类型、规格、材质等，以便在工程施工过程中避免对其造成损坏。

二、基本监测要求城市综合管廊工程的施工和运营过程中，需要进行基本的监测工作。

例如，安装沉降仪、测斜仪等仪器设备，对工程区域的地表沉降、变形情况进行实时监测；利用激光测量技术对地下管线进行变形监测，及时发现并处理管线变形问题。

三、环境监测城市综合管廊工程对周围环境的影响是不可避免的，因此需要进行环境监测。

例如，在施工过程中，要对噪声、震动等环境指标进行监测，确保施工活动不会对周边居民及建筑物造成过大的影响。

同时，在工程完成后，还需要对周围环境进行长期监测，及时发现并解决潜在的环境问题。

四、安全监测城市综合管廊工程的安全性是至关重要的。

在施工过程中，要进行地下空间的安全监测，避免因施工活动导致地层破坏、塌陷等问题。

同时，在工程使用期间，要对关键节点进行安全监测，确保管廊工程的正常运行。

五、设备监测城市综合管廊工程中存在许多设备，例如供水设备、通风设备等，对这些设备的运行状态进行监测是必要的。

只有及时发现并解决设备故障，才能保证城市综合管廊工程的正常运行，并提供良好的服务。

六、数据监测与分析城市综合管廊工程的检测与监测工作产生的数据是庞大而重要的。

需要建立完善的数据管理系统，对数据进行存储、分析和利用。

通过数据的监测和分析，可以及时发现工程存在的问题，为工程质量的提升和安全的运营提供支持。

地铁施工变形监测专项施工方案一、方案背景与目的地铁工程建设一般都会伴随着地表地下土体的变形与沉降，这些变形和沉降对地铁工程的安全运营和城市建设都有很大影响。

因此，进行地铁施工变形监测是必不可少的工作。

该方案旨在制定详细的地铁施工变形监测方案，以确保地铁工程的安全运营和城市建设的顺利进行。

二、监测目标与内容1.监测目标：(1)地铁隧道施工引起的地表沉降；(2)地铁施工对周围房屋、道路等的影响；(3)地铁施工对邻近地铁线路以及地下设施的影响。

2.监测内容：(1)地表沉降监测；(2)结构物位移监测；(3)环境振动监测；(4)隧道内部和周边地下水位监测；(5)地下管线移动监测。

三、监测方法与技术1.地表沉降监测方法：(1)使用测量仪器和测量数据处理软件，进行地表沉降点的定位与测量；(2)定期测量地表沉降变化；(3)将测量数据与设计要求进行比对，判断是否超过了允许的变形限值。

2.结构物位移监测方法：(1)使用位移传感器，在施工前后对结构物进行定位与测量；(2)定期测量结构物位移变化；(3)将测量数据与设计要求进行比对，判断是否超过了允许的变形限值。

3.环境振动监测方法：(1)在施工现场周边设置振动传感器，监测施工引起的振动情况；(2)定期测量振动变化；(3)将测量数据与环境振动标准进行比对，判断是否超过了允许的振动限值。

4.隧道内部和周边地下水位监测方法：(1)在施工现场设置水位监测井或压力计，监测地下水位；(2)定期测量地下水位变化；(3)将测量数据与设计要求进行比对，判断是否超过了允许的水位限值。

5.地下管线移动监测方法：(1)通过地下管线的管内摄像机或声纳仪器进行监测；(2)定期检查管线的移动情况；(3)将监测数据与设计要求进行比对，判断是否超过了允许的限值。

四、监测方案的实施1.在施工前进行基准测量，记录基准数据。

2.在施工期间定期进行监测，记录监测数据。

3.对监测数据进行分析、比对和整理，及时发现异常情况。

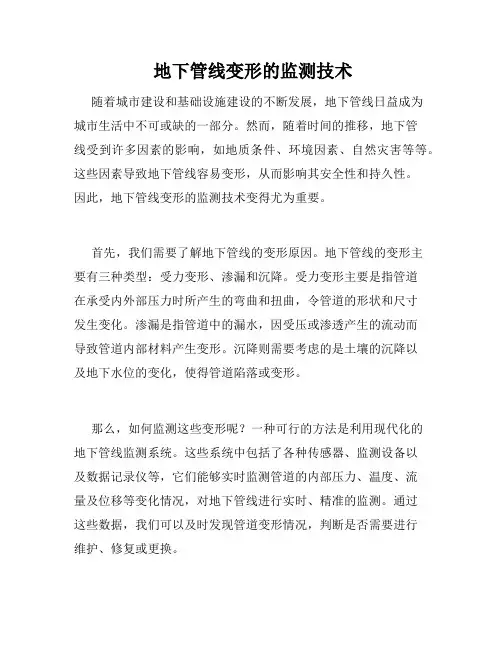

地下管线变形的监测技术随着城市建设和基础设施建设的不断发展，地下管线日益成为城市生活中不可或缺的一部分。

然而，随着时间的推移，地下管线受到许多因素的影响，如地质条件、环境因素、自然灾害等等。

这些因素导致地下管线容易变形，从而影响其安全性和持久性。

因此，地下管线变形的监测技术变得尤为重要。

首先，我们需要了解地下管线的变形原因。

地下管线的变形主要有三种类型：受力变形、渗漏和沉降。

受力变形主要是指管道在承受内外部压力时所产生的弯曲和扭曲，令管道的形状和尺寸发生变化。

渗漏是指管道中的漏水，因受压或渗透产生的流动而导致管道内部材料产生变形。

沉降则需要考虑的是土壤的沉降以及地下水位的变化，使得管道陷落或变形。

那么，如何监测这些变形呢？一种可行的方法是利用现代化的地下管线监测系统。

这些系统中包括了各种传感器、监测设备以及数据记录仪等，它们能够实时监测管道的内部压力、温度、流量及位移等变化情况，对地下管线进行实时、精准的监测。

通过这些数据，我们可以及时发现管道变形情况，判断是否需要进行维护、修复或更换。

除此之外，还可以利用无损检测技术对地下管线进行检测。

无损检测技术指的是无需拆卸或破坏管线的表面，就可以通过设备探测管道内部的异常区域的检测技术。

这些技术包括磁粉检测、超声波检测、涡流检测等等，这些技术可用于检测管道的例行检查、异常检测、修复等情况，在一定程度上保障了地下管线的安全性和可靠性。

在实际监测过程中，监测数据的分析与处理是至关重要的一环。

当前，大多数地下管线监测系统已经实现了自动数据采集和传输，为了更加有效地利用这些数据，需要利用数据分析与处理技术。

在这方面，人工智能技术的应用将使地下管线监测更加高效。

基于人工智能的数据分析技术可以快速识别管线变形的特征，并能够进行预测和预防。

总之，地下管线变形对城市的安全和可持续发展有着不可忽视的影响。

利用现代化地下管线监测系统、无损检测技术以及人工智能等技术不断完善地下管线的监测体系并进行数据的分析与处理，将能够提高城市地下管道的安全性、可靠性和可持续性，为城市的发展保驾护航。

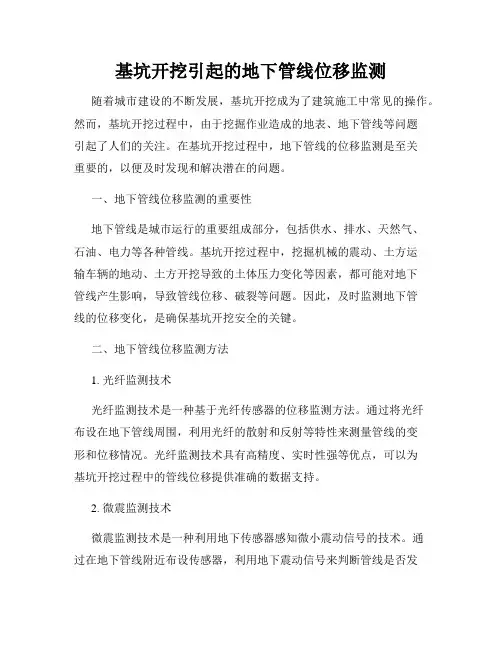

基坑开挖引起的地下管线位移监测随着城市建设的不断发展，基坑开挖成为了建筑施工中常见的操作。

然而，基坑开挖过程中，由于挖掘作业造成的地表、地下管线等问题引起了人们的关注。

在基坑开挖过程中，地下管线的位移监测是至关重要的，以便及时发现和解决潜在的问题。

一、地下管线位移监测的重要性地下管线是城市运行的重要组成部分，包括供水、排水、天然气、石油、电力等各种管线。

基坑开挖过程中，挖掘机械的震动、土方运输车辆的地动、土方开挖导致的土体压力变化等因素，都可能对地下管线产生影响，导致管线位移、破裂等问题。

因此，及时监测地下管线的位移变化，是确保基坑开挖安全的关键。

二、地下管线位移监测方法1. 光纤监测技术光纤监测技术是一种基于光纤传感器的位移监测方法。

通过将光纤布设在地下管线周围，利用光纤的散射和反射等特性来测量管线的变形和位移情况。

光纤监测技术具有高精度、实时性强等优点，可以为基坑开挖过程中的管线位移提供准确的数据支持。

2. 微震监测技术微震监测技术是一种利用地下传感器感知微小震动信号的技术。

通过在地下管线附近布设传感器，利用地下震动信号来判断管线是否发生位移。

微震监测技术具有反应灵敏、实时性强等特点，可及时发现管线位移问题并采取相应的措施。

3. GPS监测技术GPS监测技术是利用全球定位系统（GPS）来监测地下管线位移的一种方法。

通过在地下管线附近设置GPS接收器，测量管线的三维坐标变化，进而计算出位移情况。

GPS监测技术具有高精度、全天候监测等特点，可以提供准确的管线位移数据。

三、地下管线位移监测的应用案例1. 某城市地铁施工某城市地铁施工过程中，基坑开挖会对周围的地下管线产生影响。

通过光纤监测技术和GPS监测技术，监测到了地下管线位移变化，并及时采取了加固和修复措施，确保了地铁施工的安全进行。

2. 油田开发项目某油田开发项目中，基坑开挖会对油田中的石油管线产生影响。

通过微震监测技术，发现了管线位移问题，并及时采取了停止开挖、加固管线等措施，保障了油田开发的顺利进行。

基坑开挖对临近建筑物的变形监测分析基坑开挖是城市建设过程中不可避免的一项工程活动，但是由于基坑开挖对临近建筑物的影响，尤其是地下室和地下管线的改变，可能会对周围建筑物造成一定程度的变形。

对于基坑开挖对临近建筑物的变形进行监测分析，能够准确评估工程对周围环境的影响，及时发现潜在的问题，从而采取相应的措施加以解决，保障周边建筑物的安全。

一、基坑开挖对临近建筑物的影响1. 地基沉降基坑的开挖会导致周围地基的变形，主要表现为地基沉降。

当基坑开挖深度增加时，周围地基受到的压力也会不断增大，从而导致地基沉降。

地基沉降会导致周围建筑物的沉降变形，对建筑物造成不同程度的影响。

2. 地下管线变形基坑开挖对地下管线也会造成一定的影响，尤其是深埋地下的管线。

基坑开挖会导致地下管线的变形甚至断裂，从而影响周围建筑物的正常供水、供暖等生活设施。

3. 周围建筑物结构变形基坑开挖会改变周围建筑物的受力状态，导致建筑物结构的变形。

这种变形可能会对建筑物的使用安全造成潜在的威胁，因此需要对其进行监测和分析，及时采取相应的措施。

1. 监测项选择对于基坑开挖对临近建筑物的变形进行监测，需要选择合适的监测项，包括但不限于地基沉降、建筑物倾斜、地下管线扭曲等。

通过这些监测项的选择，能够全面了解基坑开挖对周围建筑物的影响。

2. 监测方案设计针对监测项的选择，需要设计相应的监测方案。

监测方案应考虑到基坑开挖的不同阶段及周围环境的变化，以保证监测数据的准确性和及时性。

3. 监测设备选型选择合适的监测设备对于监测分析至关重要。

不同的监测项可能需要不同的监测设备，包括测量仪器、传感器、监测系统等。

在设计监测方案时，需要对监测设备进行合理的选型。

4. 监测数据采集在监测过程中，需要对监测数据进行定期采集和记录。

监测数据对于评估基坑开挖对临近建筑物的影响至关重要，通过数据的采集和分析，能够及时发现潜在的问题，采取措施加以解决。

1. 数据分析2. 评估结果基于数据分析的结果，需要对基坑开挖对临近建筑物的影响进行评估。

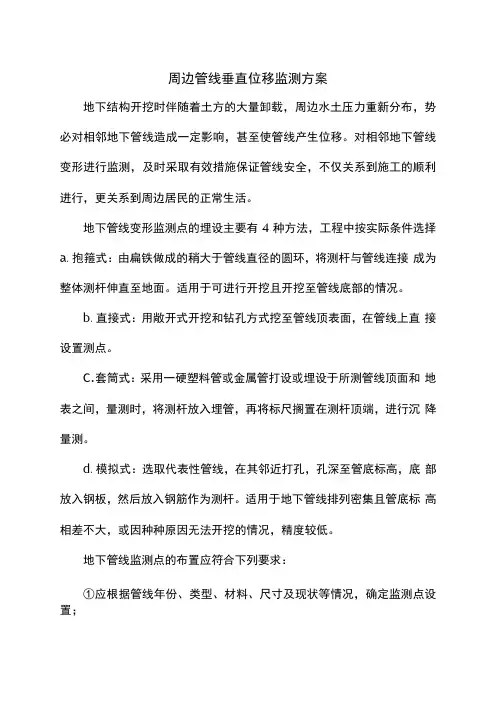

周边管线垂直位移监测方案
地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻地下管线造成一定影响，甚至使管线产生位移。

对相邻地下管线变形进行监测，及时采取有效措施保证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。

地下管线变形监测点的埋设主要有4种方法，工程中按实际条件选择a.抱箍式：由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整体测杆伸直至地面。

适用于可进行开挖且开挖至管线底部的情况。

b.直接式：用敞开式开挖和钻孔方式挖至管线顶表面，在管线上直接设置测点。

C.套筒式：采用一硬塑料管或金属管打设或埋设于所测管线顶面和地表之间，量测时，将测杆放入埋管，再将标尺搁置在测杆顶端，进行沉降量测。

d.模拟式：选取代表性管线，在其邻近打孔，孔深至管底标高，底部放入钢板，然后放入钢筋作为测杆。

适用于地下管线排列密集且管底标高相差不大，或因种种原因无法开挖的情况，精度较低。

地下管线监测点的布置应符合下列要求：
①应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置；
②监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为15 ~ 25m ,并宜延伸至基坑以外20m ;
③上水、煤气、等压力管线宜设置直接监测点。

直接监测点应设置在管线上也可以利用阀门开关、抽气孔以及检查井等管线设备作为监测点；
④在无法埋设直接监测点的部位，可利用埋设套管法设置监测点，也可采用模拟式测点将监测点设置在靠近管线埋深部位的土体中。
