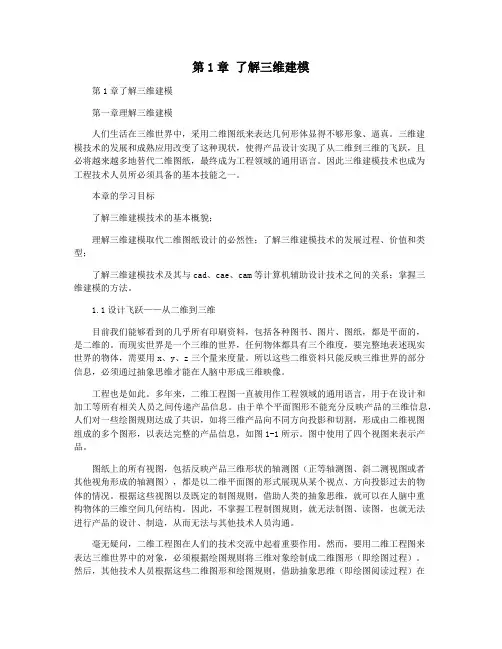

第1章了解三维建模第1章了解三维建模第一章理解三维建模人们生活在三维世界中，采用二维图纸来表达几何形体显得不够形象、逼真。
三维建模技术的发展和成熟应用改变了这种现状，使得产品设计实现了从二维到三维的飞跃，且必将越来越多地替代二维图纸，最终成为工程领域的通用语言。
因此三维建模技术也成为工程技术人员所必须具备的基本技能之一。
本章的学习目标了解三维建模技术的基本概貌；理解三维建模取代二维图纸设计的必然性；了解三维建模技术的发展过程、价值和类型；了解三维建模技术及其与cad、cae、cam等计算机辅助设计技术之间的关系；掌握三维建模的方法。
1.1设计飞跃——从二维到三维目前我们能够看到的几乎所有印刷资料，包括各种图书、图片、图纸，都是平面的，是二维的。
而现实世界是一个三维的世界，任何物体都具有三个维度，要完整地表述现实世界的物体，需要用x、y、z三个量来度量。
所以这些二维资料只能反映三维世界的部分信息，必须通过抽象思维才能在人脑中形成三维映像。
工程也是如此。
多年来，二维工程图一直被用作工程领域的通用语言，用于在设计和加工等所有相关人员之间传递产品信息。
由于单个平面图形不能充分反映产品的三维信息，人们对一些绘图规则达成了共识，如将三维产品向不同方向投影和切割，形成由二维视图组成的多个图形，以表达完整的产品信息，如图1-1所示。
图中使用了四个视图来表示产品。
图纸上的所有视图，包括反映产品三维形状的轴测图（正等轴测图、斜二测视图或者其他视角形成的轴测图），都是以二维平面图的形式展现从某个视点、方向投影过去的物体的情况。
根据这些视图以及既定的制图规则，借助人类的抽象思维，就可以在人脑中重构物体的三维空间几何结构。
因此，不掌握工程制图规则，就无法制图、读图，也就无法进行产品的设计、制造，从而无法与其他技术人员沟通。
毫无疑问，二维工程图在人们的技术交流中起着重要作用。
然而，要用二维工程图来表达三维世界中的对象，必须根据绘图规则将三维对象绘制成二维图形（即绘图过程）。

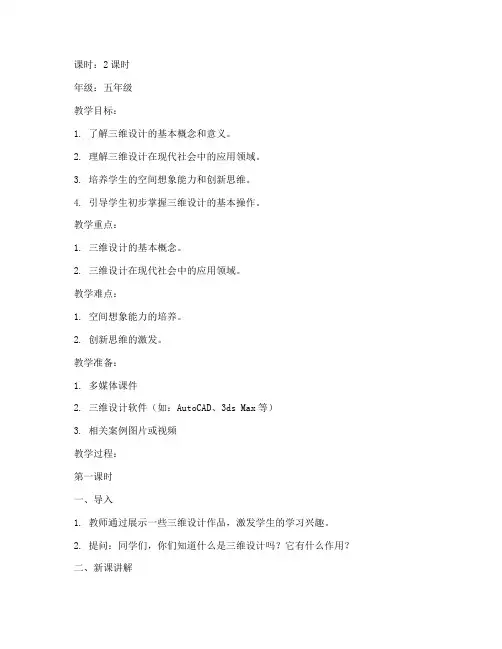

课时：2课时年级：五年级教学目标：1. 了解三维设计的基本概念和意义。
2. 理解三维设计在现代社会中的应用领域。
3. 培养学生的空间想象能力和创新思维。
4. 引导学生初步掌握三维设计的基本操作。
教学重点：1. 三维设计的基本概念。
2. 三维设计在现代社会中的应用领域。
教学难点：1. 空间想象能力的培养。
2. 创新思维的激发。
教学准备：1. 多媒体课件2. 三维设计软件（如：AutoCAD、3ds Max等）3. 相关案例图片或视频教学过程：第一课时一、导入1. 教师通过展示一些三维设计作品，激发学生的学习兴趣。
2. 提问：同学们，你们知道什么是三维设计吗？它有什么作用？二、新课讲解1. 三维设计的基本概念：- 解释三维设计是什么，即通过计算机软件创建具有长度、宽度、高度的空间模型。
- 强调三维设计在工业设计、建筑设计、游戏开发等领域的应用。
2. 三维设计在现代社会中的应用领域：- 举例说明三维设计在工业设计、建筑设计、游戏开发、影视特效、虚拟现实等领域的应用。
- 强调三维设计在这些领域的重要性。
三、案例分析1. 展示一些优秀的三维设计作品，引导学生分析其特点。
2. 引导学生思考：这些作品是如何运用三维设计技术的？四、课堂练习1. 教师指导学生使用三维设计软件进行简单的模型制作。
2. 学生尝试制作一个简单的三维模型，如：椅子、茶杯等。
第二课时一、复习导入1. 复习上节课所学内容，提问：同学们，你们还记得三维设计的基本概念和意义吗？二、新课讲解1. 三维设计的基本操作：- 介绍三维设计软件的基本功能，如：建模、材质、灯光、渲染等。
- 指导学生进行简单的三维设计操作。
2. 创新思维的培养：- 引导学生思考：如何运用三维设计技术解决实际问题？- 强调创新思维在三维设计中的重要性。
三、课堂练习1. 教师指导学生进行更复杂的三维设计操作，如：场景布置、动画制作等。
2. 学生尝试完成一个较为复杂的三维设计作品。
建筑CAD软件的参数化设计与三维模型构建建筑CAD软件是现代建筑设计过程中不可或缺的工具，它能够帮助建筑师们实现快速、精确的设计和构建。
其中，参数化设计和三维模型构建是建筑CAD软件的两个重要功能，它们的结合使用可以大大提高设计效率和质量。
一、参数化设计的概念与应用参数化设计是指通过设定一系列参数和规则，使设计软件能够根据这些参数和规则自动调整和生成设计方案的过程。
在建筑CAD软件中，参数化设计可以应用于各个设计阶段，从概念设计到详细设计，甚至到施工图阶段。
参数化设计的优势在于它能够快速生成多个设计方案，并且可以根据设计师的需求进行灵活调整。
通过改变参数的数值，设计师可以轻松地探索不同的设计可能性，比较各个方案的优劣，并最终选择最合适的设计方案。
此外，参数化设计还可以帮助设计师优化设计方案，提高建筑的性能。
比如，在能源效率方面，设计师可以通过设定参数来控制建筑的朝向、窗户面积等，从而实现最佳的能源利用效果。
在结构设计方面，设计师可以通过设定参数来调整柱、梁的截面尺寸，以满足结构强度和稳定性的要求。
二、三维模型构建的原理与技术三维模型构建是建筑CAD软件中的核心功能之一，它能够将设计师的想法和概念转化为具体的三维模型。
在三维模型构建过程中，设计师需要使用CAD软件提供的各种建模工具，如绘图、拉伸、旋转等，来创建建筑物的各个部分。
在三维模型构建中，建筑师需要注意几个重要的原则。
首先，模型的准确性和精度是关键，设计师需要确保模型的尺寸和比例与实际建筑物一致。
其次，模型的可编辑性和可调整性也很重要，设计师需要使用CAD软件提供的参数化建模工具，使得模型的各个部分可以方便地进行调整和修改。
此外，为了使得三维模型更加真实和逼真，建筑师还可以在模型中添加材质、纹理和光照效果等。
通过合理使用这些功能，设计师可以模拟出不同材质的表面质感，以及不同光照条件下的视觉效果，从而更好地展示设计方案的特点和魅力。
三、参数化设计与三维模型构建的结合应用参数化设计和三维模型构建是建筑CAD软件的两个重要功能，它们的结合应用可以大大提高设计效率和质量。

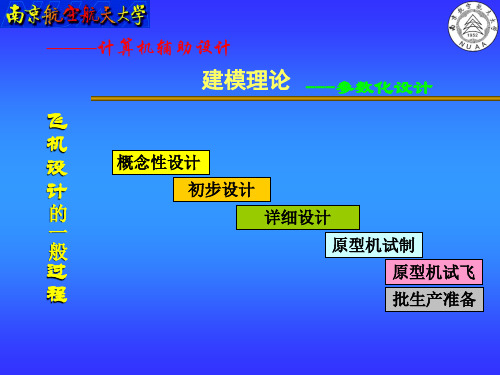

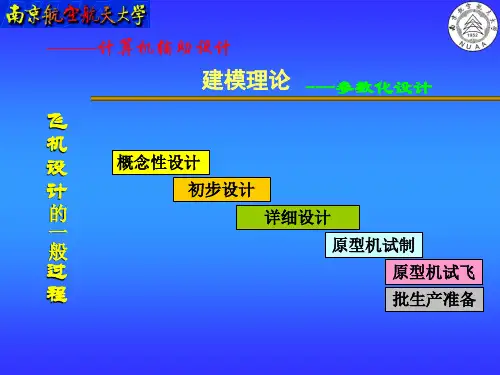

三维参数化设计探究——参数化方法论三维参数化设计是一种基于参数化方法的设计方法，通过对设计问题进行参数化建模、优化和分析，实现设计方案的快速生成和灵活调整。
在三维参数化设计中，设计问题被视为一个参数空间，设计师通过改变参数的取值来探索和优化设计方案。
参数化方法论是三维参数化设计的理论基础，它提供了一种系统的方法来解决设计问题。
参数化方法论主要包括以下几个方面的内容：1.参数化建模：参数化建模是将设计问题转化为一个参数空间的过程。
设计师需要将设计问题抽象成一系列可调整的参数，然后通过参数间的关系来构建参数化模型。
参数化模型是一种基于参数的几何模型，可以根据参数的取值实时地生成不同的几何形状。
2.参数化优化：参数化优化是通过优化算法来参数空间中的最优解。
在参数化优化中，设计师需要定义一个性能评价函数，用来评估不同参数组合的设计方案。
然后，优化算法根据评价函数的反馈信息来最优解。
常用的参数化优化方法包括遗传算法、蚁群算法、粒子群算法等。
3.参数化分析：参数化分析是利用参数化模型对设计方案进行灵活调整和分析。
通过改变参数的取值，设计师可以直观地观察到设计方案的变化。
而且，基于参数化模型，设计师还可以对设计方案进行一系列性能分析，例如强度分析、流场分析、光照分析等。
3.参数化模型与实体模型之间的转换：在实际应用中，设计师通常会先使用参数化建模工具构建参数化模型，然后通过参数化模型生成实体模型。
参数化模型是一种抽象的几何模型，而实体模型是一种具体的几何模型，可以直接输出制造或可视化。
参数化模型与实体模型之间的转换通常需要进行网格生成、拓扑处理和曲面生成等步骤。
三维参数化设计具有多个优点和应用价值。
首先，三维参数化设计可以提高设计效率与设计质量。
通过参数化建模，设计师可以轻松地生成大量设计方案，并通过参数化优化来最优解。
其次，三维参数化设计可以加强设计的灵活性与可调整性。
通过参数化分析，设计师可以直观地观察到设计方案的变化，并根据需要进行灵活调整。
目录一、参数化设计简介........................................ 错误!未指定书签。
1.1 参数化概述....................................... 错误!未指定书签。
1.2 参数化设计在CAD中的应用......................... 错误!未指定书签。
1.3 参数化设计原理及方法............................. 错误!未指定书签。
1.4 常用的参数化设计软件............................. 错误!未指定书签。
二、proe直齿轮参数化建模过程............................. 错误!未指定书签。
2.1 新建零件......................................... 错误!未指定书签。
2.2 绘制渐开线....................................... 错误!未指定书签。
2.3 草绘分度圆、齿顶圆、和齿根圆并建立关系........... 错误!未指定书签。
2.4 镜像渐开线....................................... 错误!未指定书签。
2.5 绘制齿槽围线..................................... 错误!未指定书签。
2.6 标准齿轮造型..................................... 错误!未指定书签。
2.7 改变参数再生成齿轮............................... 错误!未指定书签。
参考文献错误!未指定书签。
一、参数化设计简介1.1 参数化概述参数化设计是RevitBuilding 的一个重要思想，它分为两个部分：参数化图元和参数化修改引擎。
RevitBuilding 中的图元都是以构件的形式出现，这些构件之间的不同，是通过参数的调整反映出来的，参数保存了图元作为数字化建筑构件的所有信息。
