2024/1/261《工程地质》PPT课件
2024/1/262目录•工程地质概述•岩石与土体性质•地质构造与地貌•水文地质条件•不良地质现象及防治•工程地质勘察与评价
2024/1/263工程地质概述012024/1/2640102工程地质是研究工程建设与地质环境相互作用及其影响规律的学科。为工程建设提供地质依据，预测和防治工程地质问题，保障工程建设的顺利进行。定义任务工程地质定义与任务2024/1/265研究区域地质构造、地壳稳定性及地震活动对工程的影响。地质构造与地壳稳定性研究地下水的分布、运动规律及其对工程的影响。水文地质条件研究岩土体的物理力学性质、分类及工程特性。岩土体性质与分类研究滑坡、崩塌、泥石流等不良地质现象的成因、发育规律及防治措施。不良地质现象工程地质研究内容
2024/1/266为土木工程建设提供地质依据，确保工程建设的安全性和经济性。与土木工程关系为水利工程建设提供水文地质资料，预测水库渗漏、溃坝等工程地质问题。与水利工程关系为交通线路选线、桥隧位置选择等提供地质依据，保障交通工程建设的顺利进行。与交通工程关系预测和评估工程建设对环境的影响，提出相应的防治措施。与环境工程关系工程地质与相关领域关系
2024/1/267岩石与土体性质02
2024/1/26801岩浆岩由岩浆冷凝形成，包括深成岩、浅成岩和喷出岩，具有结晶质结构和块状构造。02沉积岩由风化产物、生物遗骸和火山物质等在地表或水下沉积形成，具有层理构造和化石。03变质岩由已形成的岩石在高温高压下发生变质作用形成，具有片理构造和变质矿物。岩石类型及特征
2024/1/269残积土由岩石风化后残留在原地的碎屑物质组成，结构松散，力学性质较差。坡积土由山坡上的碎屑物质在重力作用下堆积形成，具有分选性和层理构造。洪积土由洪水携带的碎屑物质堆积形成，具有分选性和交错层理。冲积土由河流携带的碎屑物质堆积形成，具有层理构造和较好的力学性质。土体类型及特征
煤矿地质构造课件
目录•煤矿地质构造概述
•地层与岩性
•构造形态与分布
•煤系地层与含煤性
•矿井水文地质条件
•
工程地质条件与评价
01
煤矿地质构造概述
地质构造是指地壳中的岩层或岩体在内、外动力地质作用下发生的变形和变位，从而形成各种地质界面和构造形迹的组合。地质构造定义
根据构造形态和规模，地质构造可分为褶皱、断层、节理等类型。其中，褶皱是岩层在水平方向上的弯曲变形，断层是岩层或岩体沿断裂面发生的相对位移，节理则是岩石中的裂隙或裂缝。
地质构造分类地质构造定义与分类
煤矿地质构造复杂，煤层赋存状态多样，包括倾斜、急倾斜、缓倾斜等不同角度的煤层。
煤层赋存状态多样
构造形态各异
断裂构造发育
煤矿地质构造形态各异，包括向斜、背斜、单斜、穹窿、盆地等多种形态。煤矿中断裂构造发育，断层、节理等构造形迹对煤层的连续性、稳定性和可采性产生重要影响。0302
01煤矿地质构造特点影响矿井开拓部署地质构造对矿井开拓部署具有重要影响，如井筒位置、开拓巷道布置等需根据地质构造特点进行合理规划。
影响采煤方法选择不同地质构造条件下的煤层赋存状态不同，需要采用不同的采煤方法，如走向长壁采煤法、倾斜长壁采煤法等。
影响矿井安全生产地质构造中的断层、节理等构造形迹可能导致煤层瓦斯突出、顶板冒落等安全隐患，对矿井安全生产产生重要影响。因此，在煤矿生产过程中，需要加强地质构造的预测和防范措施，
确保矿井安全生产。地质构造对煤矿生产影响
02
地层与岩性
根据岩性、岩相、古生物等标志进行地层划分，建
立完整的地层序列。地层划分原则
通过岩石组合、古生物化石、同位素年龄等方法进行地层对比，确定地层的时代和层序关系。地层对比方法
煤矿地层一般具有多层性、旋回性和含煤性等特点，需结合区域地质背景进行分析。
煤矿地层特点地层划分与对比
包括砂岩、泥岩、石灰岩等，具
有层理、层面构造和化石等特征。沉积岩包括侵入岩和喷出岩，具有结晶结构、块状构造和矿物成分等特征。
岩浆岩
包括片麻岩、石英岩、大理岩等，具有变质结构、构造和矿物成分等特征。
矿山地质基础知识PPT课件CONTENTS•矿山地质概述•矿体地质特征•矿床地质特征•矿山地质构造•矿山水文地质•矿山环境地质•矿山地质工作方法与技术
矿山地质概述01矿山地质是研究矿床开采过程中地质条件变化规律及其与采矿工程之间相互关系的学科。定义矿山地质以地质学为基础，结合采矿工程实践，具有综合性、实践性和应用性的特点。特点矿山地质定义与特点通过对矿床地质特征的研究，为矿山设计提供基础资料，指导矿山建设。分析矿山开采过程中的地质问题，提出相应的防治措施，保障矿山安全生产。研究矿体形态、产状、矿石质量等特征，为采矿方法选择和矿产资源合理利用提供依据。指导矿山设计与建设保障矿山安全生产提高矿产资源利用率矿山地质研究意义包括矿体形态、产状、规模、矿石类型、品位变化等特征的研究。分析矿山开采过程中的工程地质问题，如岩体稳定性、边坡稳定性、地下水等。研究矿山开采对环境的影响，如地面塌陷、水土流失、地下水污染等。评估矿产资源的经济价值，为矿山企业的经营决策提供依据。矿床地质研究矿山工程地质研究矿山环境地质研究矿产资源经济研究矿山地质工作内容
矿体地质特征02矿体形态矿体形态是指矿体在三维空间中的展布形式。常见的矿体形态有层状、似层状、透镜状、脉状、囊状、柱状等。不同形态的矿体具有不同的成因和赋存条件。矿体产状矿体产状是指矿体在空间的位置、倾角和倾向。产状是矿体地质特征的重要组成部分，对于矿山开采和选矿工艺的选择具有重要意义。矿体形态与产状矿石类型是指矿石中矿物的组合、结构和构造特征。不同类型的矿石具有不同的物理和化学性质，对于选矿工艺和冶炼方法的选择具有重要影响。矿石品位是指矿石中有用组分的含量。品位是衡量矿石质量的重要指标，对于确定矿山开采的经济价值和选矿工艺的可行性具有重要意义。矿石类型与品位矿石品位矿石类型矿体围岩是指矿体周围的岩石。围岩的性质和稳定性对于矿山开采的安全和效率具有重要影响。了解围岩的岩性、结构、构造和物理力学性质是矿山地质工作的重要内容。矿体围岩夹石是指矿体中的非矿质夹层或条带。夹石的存在会对矿山开采和选矿工艺产生不利影响，如增加开采难度、降低矿石品位等。因此，在矿山地质工作中需要对夹石进行详细的调查和研究。夹石矿体围岩与夹石

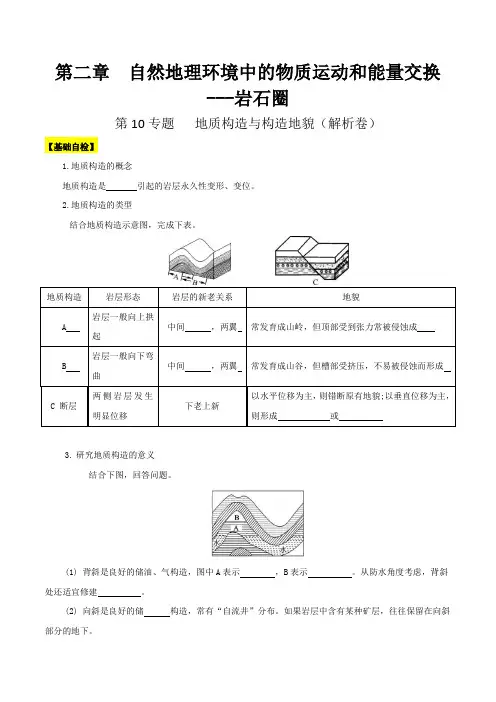

第二章 自然地理环境中的物质运动和能量交换---岩石圈
第10专题 地质构造与构造地貌（解析卷）
【基础自检】
1.地质构造的概念
地质构造是 引起的岩层永久性变形、变位。
2.地质构造的类型
结合地质构造示意图，完成下表。
地质构造 岩层形态 岩层的新老关系
地貌
A
岩层一般向上拱起 中间
，两翼 常发育成山岭，但顶部受到张力常被侵蚀成
B 岩层一般向下弯曲 中间 ，两翼 常发育成山谷，但槽部受挤压，不易被侵蚀而形成
C 断层 两侧岩层发生明显位移 下老上新 以水平位移为主，则错断原有地貌;以垂直位移为主，则形成 或
3. 研究地质构造的意义
结合下图，回答问题。
(1) 背斜是良好的储油、气构造，图中A表示 ，B表示 。从防水角度考虑，背斜处还适宜修建 。
(2) 向斜是良好的储 构造，常有“自流井”分布。如果岩层中含有某种矿层，往往保留在向斜部分的地下。 (3) 铁路、公路、桥梁、水库等工程应回避 ，以免诱发 、滑坡、渗漏等不良后果。
答案：
1. 地壳运动 2.(1) 背斜 老 新 谷地 向斜 新 老 山岭 山岭 谷地
3. (1) 石油 天然气 隧道 (2) 水 (3) 断层 地震
【重难突破】
一、地质构造类型与判别
褶皱和断层是两大基本的地质构造类型，两者在产生原因、结构特征和形成的主要地貌方面存在明显的区别，具体分析如下：
地质构造 褶 皱 断 层
判断
方法 从形态上 背斜 向斜
岩层受力破裂并沿断裂面有明显的相对位移 岩层一般向上拱起 岩层一般向下弯曲
从岩层新老关系上 中心岩层较老，两翼岩层较新 中心岩层较新，两翼岩层较老
图示
构造
地貌 未侵蚀地貌 常形成山岭 常形成谷地或盆地 断层相对上升的岩体发育为山岭或高地，如华山、庐山、泰山等;相对下降的岩体形成谷地或低地，如渭河平原、汾河谷地等 侵蚀后地貌 背斜顶部受张力，常被侵蚀成谷地 向斜槽部受挤压，不易被侵蚀，反而形成山岭
