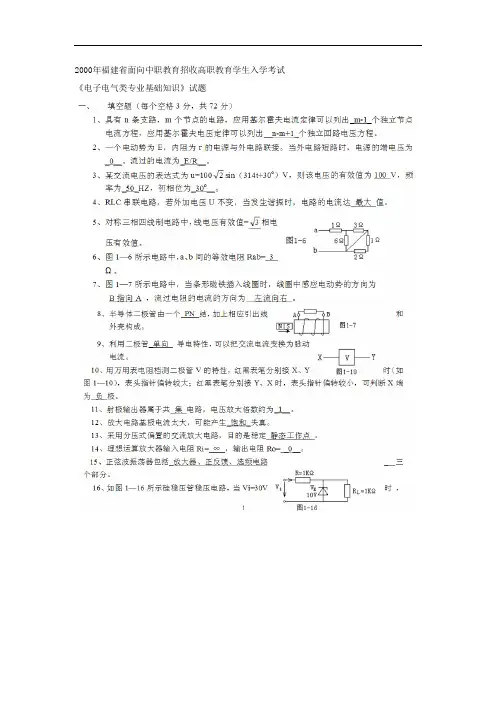

1 中职学校电子电工专业测试题
一、单项选择题
1.若电路中某元件两端的电压u＝36sin（314t－30°）V，电流i＝4sin（314t＋60°）A，则该元件是（ ）
A.电阻
B.电感
C.电容
D.无法判别
2.如图所示，R1＝R2＝R3＝10 kΩ，R4＝R6＝50 kΩ，R5＝R7＝150 kΩ，VI1＝2 V，VI2＝－3 V，下列说法正确的是（ ）
A.VO1＝1 V，A2为虚地
B.VO1＝－1 V，A1为虚地
C.VO2＝3 V，A1为虚地
D.VO2＝－3 V，A2为虚地
2 3.在如图所示的电路中，当交流电源电压为220 V，频率为50 Hz时，三只灯泡A、B、C亮度相同。当电源电压有效值不变，频率变为45
Hz时，则（ ）
A.C灯比原来亮
B.B灯比原来亮
C.A灯比原来亮
D.所有灯仍一样亮度
4.有一直流负载两端的电压为12 V，流过的电流为0.5 A，若采用单相桥式整流、电容滤波电路供电，则电二极管承受的最高反向电压为（ ）
A.12 V
B.102 V
C.202 V
D.142 V
5.在互补对称OTL功放电路中，引起交越失真的原因是（ ）
A.输入信号太大
3 B.推挽管的基极偏压不合适
C.电源电压太高
D.晶体管β过大
6.三端可调集成稳压器CW317的1脚是（ ）
A.输入端
B.公共端
C.调整端
D.输出端
7.在如图所示的电路中，输入电压Ui＝10 V，稳压二极管UZ＝6 V，最小稳定电流IZmin＝5 mA，最大稳定电流IZmax＝25 mA，R＝1 kΩ，RL＝500 Ω，则流过负载的电流Io为（ ）
A.12 mA
B.10 mA
C.6.67 mA D.3.33 mA
4 8.在分压式偏置放大电路中，三极管电流放大倍数β＝100，若换成β＝50的同类型三极管，则（ ）
A.ICQ增加为原来的2倍
中职电子试题及答案
一、选择题（每题2分，共20分）
1. 电子电路中，电流的方向与电子流动的方向是（ ）。
A. 相同
B. 相反
C. 垂直
D. 不确定
答案：B
2. 以下哪个不是半导体材料？（ ）
A. 硅
B. 锗
C. 铜
D. 砷化镓
答案：C
3. 在数字电路中，逻辑“与”门的输出为高电平时，输入端的电平状态是（ ）。
A. 全部为高电平
B. 至少有一个为高电平
C. 全部为低电平
D. 至少有一个为低电平
答案：A
4. 下列哪种波形是正弦波？（ ）
A. 方波
B. 锯齿波
C. 正弦波 D. 脉冲波
答案：C
5. 电子元件的封装形式与它的（ ）有关。
A. 功能
B. 尺寸
C. 颜色
D. 形状
答案：B
6. 下列哪种材料常用于制作电阻器？（ ）
A. 铁
B. 铜
C. 碳
D. 铝
答案：C
7. 以下哪个选项是二极管的特性？（ ）
A. 单向导电性
B. 双向导电性
C. 无极性
D. 可逆性
答案：A
8. 在电子电路中，滤波器的作用是（ ）。
A. 放大信号
B. 过滤信号
C. 转换信号
D. 检测信号
答案：B
9. 电子电路中，电容的作用不包括以下哪项？（ ）
A. 储存能量
B. 滤波
C. 整流
D. 耦合
答案：C
10. 以下哪个是数字信号的特点？（ ）
A. 连续变化
B. 离散变化
C. 模拟变化
D. 线性变化
答案：B
二、填空题（每题2分，共10分）
1. 电子电路中，电压的单位是______。
答案：伏特（V）
2. 电阻的单位是______。
答案：欧姆（Ω）
3. 晶体管的三个主要极是______、______和______。
答案：发射极、基极、集电极
4. 电子电路中，电流的单位是______。
答案：安培（A）
5. 电子电路中，频率的单位是______。
答案：赫兹（Hz）
三、简答题（每题5分，共20分） 1. 请简述晶体管的工作原理。
（完整版）中职《电⼦技术基础》期末试卷（含参考答案）
2015 学年第 1 学期
《电⼦技术基础》期末试卷（A 卷，四⼤题型34 ⼩题）考试形式：闭卷
⼀、填空
题（10
⼩题，20空格，每空格 1 分，共20分。）1、直流放⼤器产⽣零点漂移的原因是：_________________ ；_______________ 。
2、差分放⼤电路的共模抑制⽐KCMR的含义是____________________________________ ，KCMR越⼤，抑制零漂的能⼒越强。
3、集成运放在应⽤时，电路中需加保护电路，常⽤的保护电路有：______________________ 保护；
_______________ 保护；_______________ 保护。
4、要求放⼤电路输⼊电阻⼤、输出电阻⼩，可采⽤__________________ 反馈；要求放⼤电路输⼊电阻⼩、输出电阻⼤，可采⽤ ________________ 反馈。
5、如果要求稳定放⼤器输出电压，并提⾼输⼊电阻，则应该对放⼤器施加______________ 反馈；
如果要求稳定放⼤器输出电流，并提⾼输出电阻，则应该对放⼤器施加_________________ 反馈。6、如要产⽣较⾼频率的信号，可选⽤_________________ 振荡器，如要产⽣较低频率的信号，可
选⽤ _______________ 振荡器，如要产⽣频率_______________ 的信号，可选⽤⽯英晶体振荡器。7、放⼤器能否正常⼯作的⾸要重要条件是有合适的__________________ 。
8、在单级共射极放⼤电路中，输⼊电压和输出电压的频率________________ ，_______________ 电压被放⼤，⽽相位 _______________ 。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流⼆极管应承受的反向
电压为 ______________ 。10、已知下图中三极管各极的电位，该三极管将处于_________________ ⼯作状态。
