成绩：批阅人：批阅日期：材料制备与加工实验金属部分实验报告学号:姓名:班级:2021实验一 奥氏体晶粒度的测定 一、实验目的 1、熟悉奥氏体晶粒的显示和晶粒度的测定方法。
2、测定钢的实际晶粒度。
3、验证加热温度、保温时间对奥氏体晶粒长大的影响规律。
二、实验结果与分析1、测定奥氏体晶粒度的目的：（1）由于奥氏体晶粒的大小直接影响钢冷却后所得到的组织和性能。
因此通过对奥氏体 晶粒度的测定，可以对钢的有关性能做出评估。
（2）本质晶粒的测定。
其实质是测定钢加热及保温时晶粒长大的 ，为确定热处理的加热温度和保温时间提供依据。
以保证获得细小的奥氏体晶粒。
2、奥氏体晶粒大小对组织和性能有什么影响？列举显示奥氏体晶粒的方法。
3、写出奥氏体晶粒显示方法、显微组织并评级 (100×)。

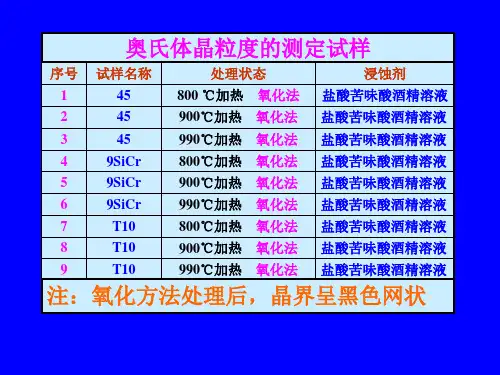

（1）45钢860℃空冷，正火法 晶粒度级别 ；黑块为 ；白网为（2）40Cr 淬火+高温回火 热蚀法 晶粒度级别 ；黑网为 ；基体组织为（3）45钢850℃油淬，一端淬火法 晶粒度级别 ；黑网为 ；基体组织为4、将相关照片放在本部分，并依据国标判定晶粒度级别。
（题目4提交电子版报告）100× 100× 100×实验二碳钢及合金钢热处理组织的观察与分析一、实验目的1、观察分析片状、球状珠光体的形态，了解不同含碳量及不同温度处理时珠光体的形态特征。
2、观察并分析钢的贝氏体组织形态。
3、观察各类型马氏体的组织形态。
了解钢化学成分对马氏体形态与性能的影响。
熟悉回火对淬火钢组织及性能的影响。
二、实验结果与分析1、判断下列照片中的材料标识是否正确（括号中填是或否），如不正确，请填写正确的钢号（备注：均为退火态，4%硝酸酒精溶液浸蚀）。
08钢（）若否，为钢20钢（）若否，为钢45钢（）若否，为钢65钢（）若否，为钢2、依据下图碳钢退火态组织形貌，确定此碳钢的碳含量。
3、贝氏体是钢经奥氏体化后，过冷到中温区转变的产物，就其组织组成而言，仍然是与的混合物，但其金相形态与珠光体不同。
奥氏体晶粒显示及晶粒度的测定教程文件一、奥氏体晶粒显示在金相显微镜下观察金属材料的组织时，为了研究材料的奥氏体晶粒大小、形态和分布等性质，需要加入化学试剂，在经过水洗、酸洗、水洗，烘干后进行显微观察。
下面我们分别介绍样品制备和观察方法。
1、样品制备（1）磨削和抛光使用砂纸或研磨布对试样进行磨削，先铁氧化活化，主要是为了去除表面的薄层氧化物，使其表面平整。
然后使用了150目或200目的砂纸或研磨布进行磨削，直到表面平整，再使用2000目或2500目的研磨布进行抛光，获得较好的光洁度，以便于金相显微镜下观察。
（2）腐蚀将试样放入腐蚀试液中，试液可以是： 3%硝酸、酸化硼酸、 5%氢氟酸等。
腐蚀时间要控制在合适的范围内，通常为数秒至数分钟不等。
腐蚀后同时进行多次水清洗，水清洗时间要较久，以保证清洗干净。
2、观察方法奥氏体晶粒可以使用显微镜在金相台下观察，需要放上阳极片，在显微镜的镜片下方插上相片插座，然后可以通过目镜和物镜来观察晶粒。
A型奥氏体晶粒：这类晶粒不容易出现孪晶现象，其晶界比较清晰。
颜色为深褐色至浅金色。
B型奥氏体晶粒：这类晶粒通常呈孪生晶形，晶粒内部存在胞状结构。
颜色较明亮，为浅金黄色。
C型奥氏体晶粒：这类晶粒属于低温下形成，一般在0-280℃的温度区间内。
其晶界不太清晰，常出现位错带。
颜色为深褐色。
奥氏体晶粒度是指材料中奥氏体晶粒大小的评价指标。
其测量方法一般是使用线条法或图像处理软件测量。
1、线条法该方法是通过金相显微镜下的目镜标尺或物镜标尺来测量晶粒大小。
研究者需要在显微镜下调整放大倍率和焦距，找到研究对象后，在其表面划出多条等距离的线条，然后统计跨过线条的晶粒个数，并计算平均直径，从而得到晶粒度的值。
2、图像处理软件测量该方法是通过数字化镜头在计算机中对图像进行处理，并通过软件计算晶粒大小的方法。
具体步骤为：将样品放在金相台下，通过数字化摄像机记录图像，然后将图像传入计算机中，并通过图像处理软件选取研究目标进行分析。
原始奥氏体晶粒度的测定奥氏体是一种常见的金属组织，具有良好的力学性能和耐磨性。
奥氏体的晶粒度对于金属材料的性能有着重要的影响。
因此，准确测定奥氏体的晶粒度对于研究材料的性能和应用具有重要意义。
测定奥氏体的晶粒度可以采用多种方法，其中最常用的是线性拦截法和金相显微镜法。
下面将分别介绍这两种方法的原理和操作步骤。
线性拦截法是一种简单而有效的测定奥氏体晶粒度的方法。
其原理是通过在金相显微镜下观察金属组织的截面，利用线性拦截法测量奥氏体晶粒的线性尺寸，然后根据晶粒形状的假设计算出晶粒度。
具体操作步骤如下：1. 制备金属材料的截面样品。
首先将金属材料切割成所需的尺寸，并将其研磨和抛光，使其表面光滑。
2. 在金相显微镜下观察样品的截面。
调整显微镜的焦距和放大倍数，找到奥氏体晶粒的清晰边界。
3. 在奥氏体晶粒的边界上放置一条线性尺寸，如一条刻度尺或一条直线。
4. 在显微镜下测量线性尺寸。
使用显微镜的目镜和物镜，测量线性尺寸的长度。
5. 重复测量多个奥氏体晶粒的线性尺寸。
为了提高测量结果的准确性，可以在样品的不同位置和不同方向上进行多次测量。
6. 计算奥氏体晶粒的平均线性尺寸。
将测量得到的线性尺寸求平均值，即可得到奥氏体晶粒的平均线性尺寸。
7. 根据晶粒形状的假设计算奥氏体晶粒度。
根据奥氏体晶粒的假设形状，如球形或立方形，使用相应的公式计算奥氏体晶粒度。
金相显微镜法是另一种常用的测定奥氏体晶粒度的方法。
其原理是利用金相显微镜的高分辨率观察奥氏体晶粒的形状和大小。
具体操作步骤如下：1. 制备金属材料的金相显微镜样品。
首先将金属材料切割成所需的尺寸，并将其研磨和抛光，使其表面光滑。
2. 在金相显微镜下观察样品。
调整显微镜的焦距和放大倍数，找到奥氏体晶粒的清晰边界。
3. 使用金相显微镜拍摄奥氏体晶粒的图像。
将奥氏体晶粒的图像保存下来，以备后续的测量和分析。
4. 在图像上测量奥氏体晶粒的尺寸。
使用图像处理软件，测量奥氏体晶粒的尺寸和形状参数，如面积、周长和等效直径。
显示奥氏体晶粒度的方法对于一些含合金元素的钢用饱和苦味酸溶液+5毫升洗洁精(我用雕牌的一种生姜洗洁精效果比其他像白猫牌的要好) 加热到55度左右浸蚀5~15分钟就能显示楼主所需要的实际晶粒度了原理应该就是电化学反应洗洁精起缓蚀作用因为晶界处容易腐蚀氧化在缓蚀剂的作用下晶粒内的组织被延后腐蚀晶界腐蚀程度加深所以容易看清楚奥氏体晶界要明白想在室温下测定非奥氏体钢的奥氏体晶粒度快速淬火后用以上试剂显示效果是比较理想的对于中碳（合金）结构钢淬火+高温回火（调质）后晶粒度检测时，往往较难有效的浸蚀出晶粒（原奥氏体晶界），越是回火组织均匀（均匀回火索氏体）越难。
推荐：用饱和苦味酸+几滴盐酸+几滴饱和FeCl2+几滴洗洁精浸蚀效果较佳。
金相腐蚀剂除某些非金属夹杂物、铸铁中的石墨相、粉末冶金材料中的孔隙等特殊组织外，经抛光后的试样磨面，必须用浸蚀剂进行“浸蚀”，以获得（或加强）图象衬度后才能在显微镜下进行观察。
获得衬度的方法很多，据获得衬度过程是否改变试样表面，可分为不改变表面方法，如光学法，和改变试样表面方法，如电化学浸蚀法、物理浸蚀法两大类。
最常用的浸蚀方法是化学浸蚀法。
纯金属或单相金属的浸蚀是一个化学溶解过程。
晶界处由于原子排列混乱，能量较高，所以易受浸蚀而呈现凹沟。
各个晶粒由于原子排列位向不同，受浸蚀程度也不同。
因此，在垂直光线照射下，各部位反射进入物镜的光线不同，从而显示出晶界及明暗不同的晶粒。
两相或两相以上合金的浸蚀则是一个电化学腐蚀过程。
由于各相的组织成分不同，其电极电位亦不同，当表面覆盖一层具有电解质作用的浸蚀剂时，两相之间就形成许多“微电池”。
具有负电位的阳极相被迅速溶解而凹下；具有正电位的阴极相则保持原来的光滑平面。
试样表面的这种微观凹凸不平对光线的反射程度不同，在显微镜下就能观察到各种不同的组织及组成相。
浸蚀时可将试样磨面浸入浸蚀剂中，也可用棉花粘取浸蚀剂擦拭试样表面。
根据组织特点和观察时的放大倍数，确定浸蚀的深浅，一般浸蚀到试样磨面稍发暗时即可。
