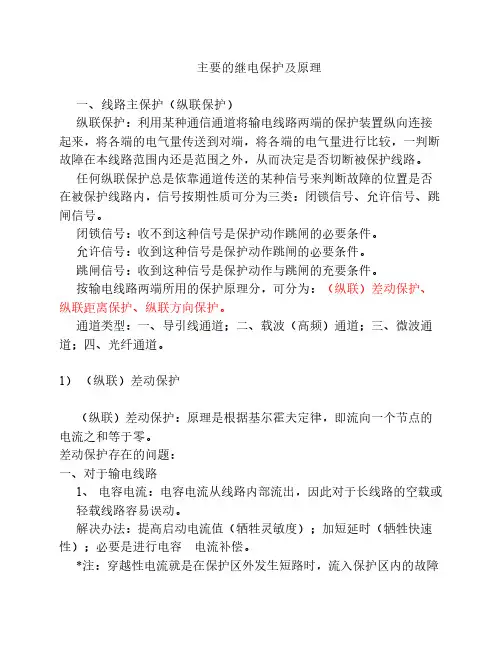

主要的继电保护及原理
一、线路主保护（纵联保护）
纵联保护：利用某种通信通道将输电线路两端的保护装置纵向连接
起来，将各端的电气量传送到对端，将各端的电气量进行比较，一判断
故障在本线路范围内还是范围之外，从而决定是否切断被保护线路。
任何纵联保护总是依靠通道传送的某种信号来判断故障的位置是否
在被保护线路内，信号按期性质可分为三类：闭锁信号、允许信号、跳
闸信号。
闭锁信号：收不到这种信号是保护动作跳闸的必要条件。
允许信号：收到这种信号是保护动作跳闸的必要条件。
跳闸信号：收到这种信号是保护动作与跳闸的充要条件。
按输电线路两端所用的保护原理分，可分为：（纵联）差动保护、
纵联距离保护、纵联方向保护。
通道类型：一、导引线通道；二、载波（高频）通道；三、微波通
道；四、光纤通道。
1） （纵联）差动保护
（纵联）差动保护：原理是根据基尔霍夫定律，即流向一个节点的
电流之和等于零。
差动保护存在的问题：
一、对于输电线路
1、 电容电流：电容电流从线路内部流出，因此对于长线路的空载或
轻载线路容易误动。
解决办法：提高启动电流值（牺牲灵敏度）；加短延时（牺牲快速
性）；必要是进行电容 电流补偿。
*注：穿越性电流就是在保护区外发生短路时，流入保护区内的故障电流。穿越电流不 会引起保护误动。
2、 TA断线，造成保护误动
解决办法：使差动保护要发跳闸命令必须满足如下条件：本侧起动
原件起动；本侧 差动继电器动作；收到对侧“差动动作”的允许信号。
保护向对侧发允许信号条件：保护起动；差流元件动作
3、 弱电侧电流纵差保护存在问题（变压器不接地系统的弱电侧在轻
载或空载时电流几乎没有变化）
解决办法：除两侧电流差突变量起动元件、零序电流起动元件和不
对应起动元件外，加 装一个低压差流起动元件。
4、 高阻接地是保护灵敏度不够
在线路一侧发生高阻接地短路时，远离故障点的一侧各个起动元件
可能都不启动，造成 两侧差动保护都不能切除故障。
解决办法：由零序差动继电器，通过低比率制动系数的稳态相差元
本科生课程设计（论文）

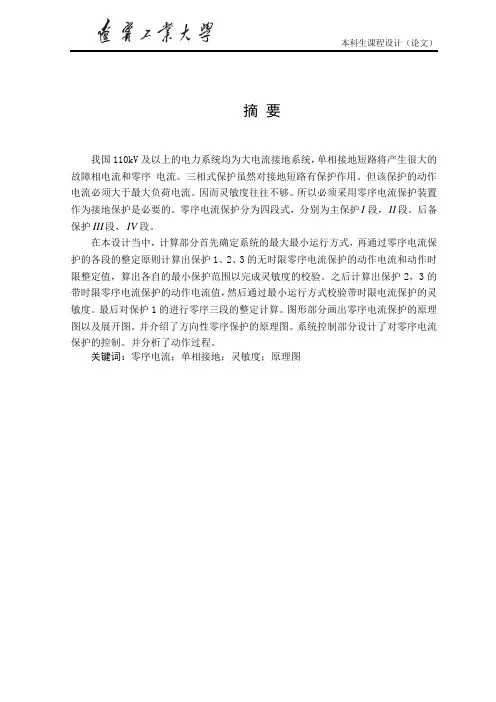

摘 要
