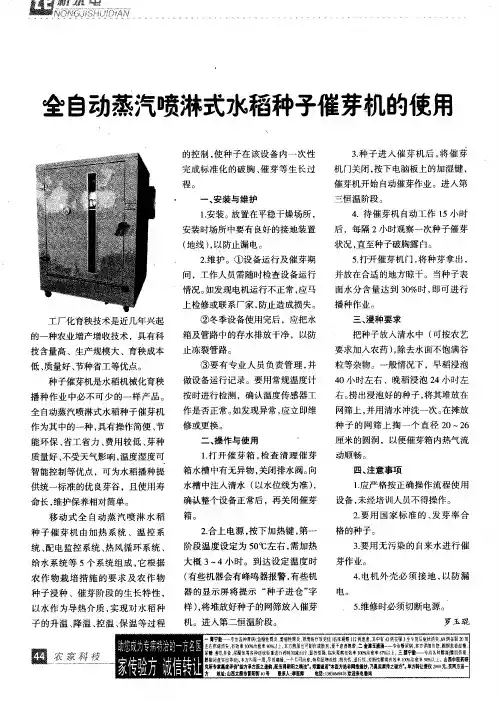

全自动蒸汽喷淋式水稻种子催芽机的使用　

工厂化育秧技术是近几年兴起　的一种农业增产增收技术，具有科　技含量高、生产规模大、育秧成本　低、质量好、节种省工等优点。　种子催芽机是水稻机械化育秧　播种作业中必不可少的一样产品。　全自动蒸汽喷淋式水稻种子催芽机　作为其中的一种，具有操作简便、节　能环保、省工省力、费用较低、芽种　质量好、不受天气影响，温度湿度可　智能控制等优点，可为水稻播种提　供统一标准的优良芽谷，且使用寿　命长，维护保养相对简单。　移动式全自动蒸汽喷淋水稻　种子催芽机由加热系统、温控系　统、配电监控系统、热风循环系统、　给水系统等５个系统组成，它根据　农作物栽培措施的要求及农作物　种子浸种、催芽阶段的生长特性，　以水作为导热介质，实现对水稻种　子的升温、降温、控温、保温等过程　蔓　萎　堂　的控制，使种子在该设备内一次性　完成标准化的破胸、催芽等生长过　程。　・　一、安装与维护　１．安装。放置在平稳干燥场所，　安装时场所中要有良好的接地装置　（地线），以防止漏电。　．　２．维护。①设备运行及催芽期　间，工作人员需随时检查设备运行　情况。如发现电机运行不正常，应马　上检修或联系厂家，防止造成损失。　②冬季设备使用完后，应把水　箱及管路中的存水排放干净，以防　止冻裂管路。　③要有专业人员负责管理，并　做设备运行记录。要用常规温度计　按时进行检测，确认温度传感器工　作是否正常。如发现异常，应立即维　修或更换。　二、操作与使用　１．打开催芽箱，检查清理催芽　箱水槽中有无异物，关闭排水阀。向　水槽中注人清水（以水位线为准），　确认整个设备正常后，再关闭催芽　箱。　２．合上电源，按下加热键，第一　阶段温度设定为５０￣Ｃ左右，需加热　大概３　４小时。到达设定温度时　（有些机器会有峰鸣器报警，有些机　器的显示屏将提示“种子进仓”字　样），将堆放好种子的网筛放人催芽　机。进入第二恒温阶段。　３．种子进入催芽机后，将催芽　机门关闭，按下电脑板上的加湿键，　催芽机开始自动催芽作业。进入第　三恒温阶段。　４．待催芽机自动工作１５小时　后，每隔２小时观察一次种子催芽　状况，直至种子破胸露白。　５．打开催芽机门，将种芽拿出，　并放在合适的地方晾干。当种子表　面水分含量达到３０％时，即可进行　播种作业。　三、浸种要求　把种子放人清水中（可按农艺　要求加入农药），除去水面不饱满谷　粒等杂物。一般情况下，早稻浸泡　４０小时左右、晚稻浸泡２４小时左　右。捞出浸泡好的种子，将其堆放在　网筛上，并用清水冲洗一次。在摊放　种子的网筛上掏一个直径２０—２６　厘米的圆洞，以便催芽箱内热气流　动顺畅。　四、注意事项　１．应严格按正确操作流程使用　设备，未经培训人员不得操作。　２．要用国家标准的、发芽率合　格的种子。　３．要用无污染的自来水进行催　芽作业。　４．电机外壳必须接地，以防漏　电。　５．维修时必须切断电源。　罗玉琨　一胃宁散——专皓各种胃病【急慢性胃炎　萎缩性胃炎　胃溃疡疗效更佳）　床观察１１２例患者．其中有４３例在眼３至９剂后症状消失，６９例在服２０剂　左右疼痛消失．有散单１００％冶童宰９０％以上。本方煎服也可制作成散剂，便于患者携带。二金津玉液汤——专治糖果病，本方详细告您．根据患者血糖、　尿糖、善饥多食、屎酮体等各种症状轻重进行药味加减浩疗．显教性强，在床观察有效率１００％冶愈率　％以上。三腰宁散——专冶各种腰痛（履肌劳损　腰椎间盘突出菩自．本方内服一周．尽剂痛缓．一个月可活愈．特别是增生性、损伤性　退行性、劳损性腰痛有效率Ｉｏｏ％￣愈率螂拟上。山西中医萄研　究所专采膏度评价“组方承古医之遣韵。配伍得阴阳之精法”。郑重诚诺“本医方绝非网耋苦ｊ毒抄，乃真实亲传之验方　。单方转让费仅２（啪元，买两方送一　方　地址：山西太原市罾阳街４０号　联系人：李医师　电话：１３　４“９
