2 / 132 专题训练（五) 动态电路分析
►类型一 滑动变阻器滑片移动引起的动态电路
1．如图ZT－5－1所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片从中间向右移动，下列说法正确的是( )
图ZT－5－1
A．灯泡变亮，电流表示数变小，电压表示数变大
B．灯泡变亮,电流表示数变大，电压表示数变小
C．灯泡变暗，电流表示数变大，电压表示数变大
D．灯泡变暗,电流表示数变小,电压表示数变小
2．如图ZT－5－2所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时( ）
图ZT－5－2
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小,电流表示数变大，灯泡变亮
C．电压表示数变小,电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大,灯泡变亮
3．如图ZT－5－3所示的电路,电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是( ) 2018年九年级物理全册 17 欧姆定律专题训练（五）动态电路分析 （新版）新人教版
。

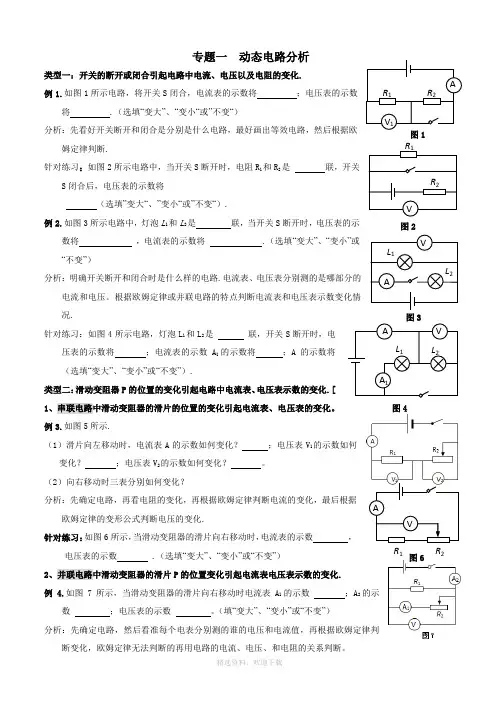

精选资料，欢迎下载 专题一 动态电路分析
类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.
例1.如图1所示电路，将开关S闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）
分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.
针对练习：如图2所示电路中，当开关S断开时，电阻R1和R2是 联，开关S闭合后，电压表的示数将
（选填”变大“、”变小“或”不变“）.
例2.如图3所示电路中，灯泡L1和L2是 联，当开关S断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）
分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况.
针对练习：如图4所示电路，灯泡L1和L2是 联，开关S断开时，电压表的示数将 ；电流表的示数A1的示数将 ；A的示数将
（选填“变大”、“变小”或“不变”）.
类型二：滑动变阻器P的位置的变化引起电路中电流表、电压表示数的变化.[
1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。
例3.如图5所示.
（1）滑片向左移动时，电流表A的示数如何变化？ ；电压表V1的示数如何变化？ ；电压表V2的示数如何变化？ 。
（2）向右移动时三表分别如何变化？
分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化.
针对练习：如图6所示，当滑动变阻器的滑片向右移动时，电流表的示数 ，电压表的示数 .（选填“变大”、“变小”或“不变”）
...

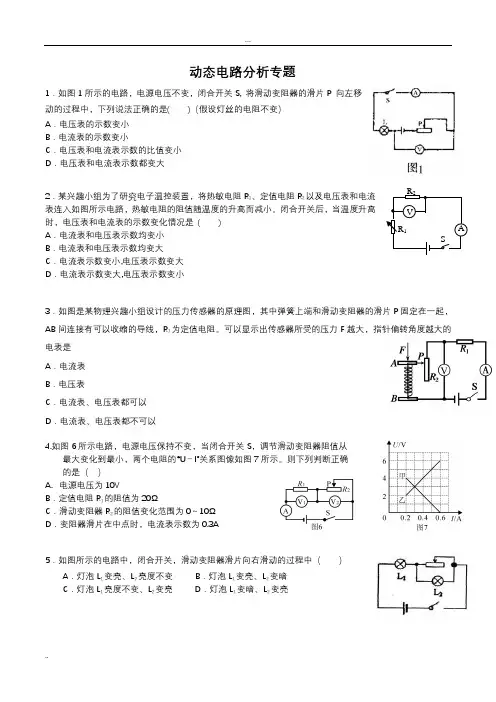

.. 动态电路分析专题
1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是( )（假设灯丝的电阻不变）
A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是 ( )
A．电流表和电压表示数均变小
B．电流表和电压表示数均变大
C．电流表示数变小,电压表示数变大
D．电流表示数变大,电压表示数变小
3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是
A．电流表
B．电压表
C．电流表、电压表都可以
D．电流表、电压表都不可以
4.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确
的是（ ）
A. 电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）
A．灯泡L1变亮、L2亮度不变 B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮 D．灯泡L1变暗、L2变亮
R2
A V
R1
S ...
..
6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则( )
word版 初中物理
1 / 15 动态电路分析
类型一 滑动变阻器引起的电表示数变化
一、串联电路
1.[2020·天津]图1所示的是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片。当油量减少时,滑动变阻器的滑片P向上移动,则电路中 ( )
A.总电阻增大,电流减小
B.总电阻增大,电流增大
C.总电阻减小,电流增大
D.总电阻减小,电流减小
图1
2.[2020·广安]如图2所示,电源电压不变,R1为定值电阻,开关S闭合后滑片向右移动时,下列说法错误的是 ( )
图2
A.电压表测的是R1两端电压
B.电流表示数变大
C.电压表示数变小 word版 初中物理
2 / 15 D.电压表与电流表示数之比不变
3.[2020·娄底]如图3所示的电路中,电源两端的电压保持不变。闭合开关S后,将滑动变阻器的滑片P向右移动的过程中,下列说法正确的是 ( )
A.电流表A的示数变小,电压表V1的示数变大
B.电流表A的示数变小,电压表V2的示数变大
C.电流表A的示数变大,电压表V1的示数变小
D.电流表A的示数变大,电压表V2的示数变小
图3
4.[2020·邵阳]如图4所示,电源电压一定,闭合开关S,滑动变阻器的滑片P向右移动的过程中,以下说法正确的是 ( )
图4
A.电路的总功率变大,电压表示数变大
B.电流表示数变小,电路的总功率变小
C.滑动变阻器接入电路中的电阻变小
D.电流表示数变大,电压表示数变小
5.[2020·潍坊]如图5所示电路,电源电压不变,闭合开关S,灯泡L发光。向左移动滑动变阻器的滑片P,发生的变化是 ( ) word版 初中物理
