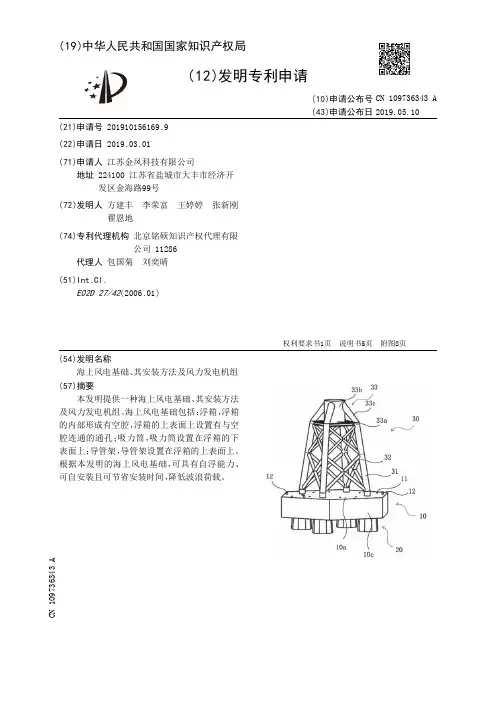

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910156169.9(22)申请日 2019.03.01(71)申请人 江苏金风科技有限公司地址 224100 江苏省盐城市大丰市经济开发区金海路99号(72)发明人 方建丰　李荣富　王婷婷　张新刚　翟恩地　(74)专利代理机构 北京铭硕知识产权代理有限公司 11286代理人 包国菊　刘奕晴(51)Int.Cl.E02D 27/42(2006.01)

(54)发明名称海上风电基础、其安装方法及风力发电机组(57)摘要本发明提供一种海上风电基础、其安装方法及风力发电机组。海上风电基础包括：浮箱，浮箱的内部形成有空腔，浮箱的上表面上设置有与空腔连通的通孔；吸力筒，吸力筒设置在浮箱的下表面上；导管架，导管架设置在浮箱的上表面上。根据本发明的海上风电基础，可具有自浮能力、可自安装且可节省安装时间，

降低波浪荷载。

权利要求书1页 说明书5页 附图8页CN 109736343 A2019.05.10

CN 109736343

A1.一种海上风电基础，其特征在于，所述海上风电基础包括：浮箱(10)，所述浮箱(10)的内部形成有空腔，所述浮箱(10)的上表面(10a)上设置有与所述空腔连通的通孔(11)；吸力筒(20)，所述吸力筒(20)设置在所述浮箱(10)的下表面(10b)上；导管架(30)，所述导管架(30)设置在所述浮箱(10)的所述上表面(10a)上。2.根据权利要求1所述的海上风电基础，其特征在于，所述吸力筒(20)的下端敞开，且所述吸力筒(20)的横截面的面积从下至上逐渐减小。3.根据权利要求1或2所述的海上风电基础，其特征在于，所述吸力筒(20)包括在所述吸力筒(20)的内壁和/或外壁上沿圆周方向设置的抗剪键(22)。4.根据权利要求1或2所述的海上风电基础，其特征在于，所述吸力筒(20)包括在所述吸力筒(20)的圆周方向上彼此连接的多个筒片(21)。5.根据权利要求4所述的海上风电基础，其特征在于，多个所述筒片(21)中的每个所述筒片(21)为异形筒片。6.根据权利要求5所述的海上风电基础，其特征在于，每个所述筒片(21)的横截面呈弧形或折线形。7.根据权利要求1或2所述的海上风电基础，其特征在于，所述吸力筒(20)设置在所述浮箱(10)的所述下表面(10b)的中央，和/或，所述吸力筒围绕所述浮箱(10)的所述下表面(10b)的中心设置。8.根据权利要求1所述的海上风电基础，其特征在于，所述导管架(30)设置在所述浮箱(10)的所述上表面(10a)的中央。9.一种根据权利要求1至8中任一项所述的海上风电基础的安装方法，其特征在于，所述安装方法包括：将所述海上风电基础拖带至安装现场；将泥浆泵入所述浮箱(10)；当所述吸力筒(20)接触到泥面(2)时，对所述吸力筒(20)进行抽真空；当所述吸力筒(20)灌入设计深度后，继续泵入泥浆，直至所述浮箱(10)灌满；在所述浮箱(10)和所述泥面(2)接触位置设置抛石(4)。10.一种风力发电机组，其特征在于，所述风力发电机组包括根据权利要求1至8中任一
