桂林航天工业学院论文LED汉字显示屏的设计与制作LED Chinese characters display design andproduction毕业设计任务书桂林航天工业学院电子工程系毕业设计任务书专业：应用电子技术年级：2009装订线毕业设计开题报告桂林航天工业学院电子工程系毕业设计开题报告装订线摘要中文摘要LED 显示屏是一种新型信息显示媒体，集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。
以其色彩鲜艳，动态范围广，亮度高，寿命长，工作性能稳定特点，广泛应用于广告、证券、信息传播、新闻发布等方面。
本文设计了基于单片机的LED汉字显示屏，给出了系统框图，硬件模块设计图、软件流程图和程序。
硬件模块设计方面，主控制系统采用单片机控制方式，实现点阵 LED显示屏的驱动及信息的保存与显示。
LED显示点阵主要由LED、字模及其电路构成。
通过单片机的控制驱动电路，采用扫描方式进行显示。
用C语言进行软件设计，增加了程序的可读性和可移植性。
为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了。
通过调试实现了汉字的滚动显示功能，达到了预期效果。
关键词：STC89C52单片机LED点阵动态显示ABSTRACTLED display is new information shows that the media set microelectronic technology, photonics technology, computer technology, information processing technology in the large-scale integrated display system. With its colorful, wide dynamic range, high-brightness, long life and performance characteristics of stability, widely used in advertising, securities, information dissemination, press releases, and so on.This paper was designed based on SCM LED display Chinese characters. By Given system diagram, hardware module design, software, flow charts and procedures, hardware module design, the main control system using SCM control, and dot-matrix LED display driver and the preservation and display of information. LED display lattice mainly by the LED, word-model and its circuit. SCM control through the drive circuit, a scan showed that way. C language software designed to increase the readability of the procedure and portability. In order to facilitate the expansion and changes, the software design is modular structure, so that the logic of relations much concisely. Through the pilot realized the rolling display Chinese characters, achieved the expected results.KEY WORDS：STC89C52 Micro Controller Unit, LED , Field-array ，Dynamic display目录目录第一章前言 (1)第二章系统整体设计方案 (2)2.1实现的功能 (2)2.2 LED显示特点 (2)2.3设计方案论证 (3)2.3.1显示模式方案 (3)2.3.2数据传输方案 (4)第三章系统硬件部分设计 (6)3.1单片机系统及外围电路 (6)3.1.1单片机的选择 (6)3.1.2 STC89C52芯片介绍 (6)3.1.3单片机系统外围电路 (9)3.2列驱动电路 (10)3.3行驱动电路 (12)3.3.1行驱动芯片74HC138 介绍 (12)3.4行驱动电路 (13)3.5 LED显示屏电路 (15)第四章系统软件部分设计 (18)4.1系统主程序 (18)4.2显示驱动程序 (19)第五章调试及性能分析 (21)5.1软件调试 (21)5.2硬件调试 (22)5.3性能分析 (22)第六章总结与展望 (24)参考文献 (25)致谢 (26)附录一电路图 (27)附录二系统程序清单 (29)桂林航天工业学院毕业论文第一章前言LED电子显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
基于单片机的LED显示屏系统毕业设计目录第一章绪论 (1)1.1课题的背景和意义 (1)1.2 相关技术发展现状 (1)1.2.1 LED显示屏发展的简要回顾 (2)1.2.2 我国LED显示屏的发展现状 (3)1.2.3 LED显示屏的发展趋势 (3)1.3 LED显示屏显示原理 (4)1.4 课题研究的目的 (5)1.5课题的主要工作 (5)第二章系统总体设计 (7)2.1需求分析 (7)2.2系统组成及功能描述 (7)2.3系统的功能描述 (8)2.4系统的工作过程 (8)第三章基于51单片机的LED显示屏系统设计 (11)3.1硬件系统总体设计 (11)3.1.1 STC90C51的硬件结构 (11)3.1.2 STC90C51主要性能参数 (12)3.1.4 STC90C51单片机适用领域 (13)3.2 单片机STC90C51电路及外围电路 (14)3.3 LED显示屏扫描电路设计 (16)3.3.1 LED点阵屏部结构及显示原理 (16)3.3.2 列扫描电路设计 (18)3.3.3 行驱动扫描电路设计 (19)第四章软件设计 (21)4.1系统软件设计思路 (21)4.2系统主程序设计 (21)4.3 显示驱动程序设计 (22)4.3上移程序设计 (23)4.4扫描程序设计 (25)第五章系统调试与实验 (27)5.1实验平台 (27)5.2软件平台 (28)5.2.1 字模提取 (28)5.3实验方案 (30)5.3.1主控部分测试 (30)5.3.2 LED显示部分测试 (30)第六章结束语 (32)参考文献 (33)附录 (34)外文资料 (47)中文翻译 (54)谢辞 (59)第一章绪论1.1课题的背景和意义随着我国社会经济文化等的不断发展，民众的消费标准也在发生着不断的变化,户外灯箱广告更是扮演着越来越重要的宣传角色，在车站、商场、学校单位等场合都会见到霓虹灯之类的广告。
![基于单片机的led显示屏系统设计毕业论文[管理资料]](https://img.taocdn.com/s1/m/0815def0650e52ea54189846.png)

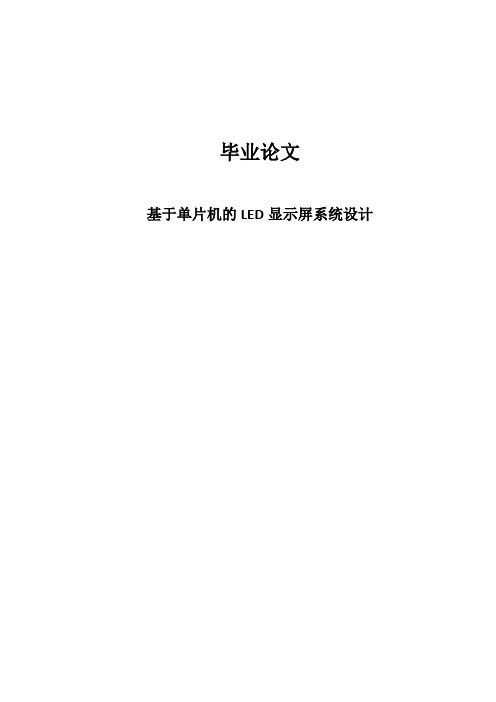

毕业论文基于单片机的LED显示屏系统设计天津**大学毕业设计（论文）任务书院长教研室主任指导教师毕业设计（论文）开题报告表天津工业大学毕业论文进度检查记录天津**大学本科毕业论文评阅表（论文类）摘要本文主要阐述了用51单片机控制单色16*64的LED点阵屏显示的方法，对LED点阵屏如何进行行列信号控制及信号传输中的驱动问题进行了研究，并讨论了单片机控制系统中关键的数据处理以及发送问题。
结果表明采用并行数据输入、串行数据及同步时钟传输的专用电路可大大减少CPU的辅助时间，提高了数据的发送速度。
并给出了通过软件控制点阵屏显示的几种方式，如静态显示，分屏显示以及左移显示，对其软件的算法给出了具体分析。
基于各种算法我们就可以灵活的运用软件实现各种显示，并将其用于商业用途。
关键词:LED点阵屏；单片机；驱动；扫描ABSTRACTThis article mainly elaborates the method of using MCU-51 to control single color 16*64 LED lattice screen display, and researching how to carry on the ranks signal control and the question of signal actuation with the LED lattice screen, and discusses the essential data processing and the transmission question in the monolithic integrated circuit control system. The result indicates that CPU non-cutting time can be reduced greatly by using the allocated-use circuit with parallel data input, serial data and synchronism clock transmission, which has raised the data transmitting speed. This system has given several ways to control lattice screen display via software such as the static state display, divided screen display and left shift display, which has given the concrete analysis of software's algorithm. We can realize all kinds of display nimbly by using software based on each algorithm, and use it in the commercial trade .Key words:LED lattice screen；One-chip computer；Drive；Scan目录第一章绪论 (1) (1)相关技术发展现状 (1)LED显示屏发展的简要回顾 (2)我国LED显示屏的发展现状 (3)LED显示屏的发展趋势 (3)LED显示屏显示原理 (4)课题研究的目的 (5) (5)第二章系统总体设计 (7) (7) (7) (8) (8)第三章基于51单片机的LED显示屏系统设计 (11) (11)STC90C51的硬件结构 (11)STC90C51主要性能参数 (12)STC90C51单片机适用领域 (13)单片机STC90C51电路及外围电路 (14)LED显示屏扫描电路设计 (16)LED点阵屏内部结构及显示原理 (16)列扫描电路设计 (18)行驱动扫描电路设计 (19)第四章软件设计 (20) (20) (20)显示驱动程序设计 (21) (22) (24)第五章系统调试与实验 (26) (26) (27)字模提取 (27) (29) (29)LED显示部分测试 (29)第六章结束语 (31)参考文献 (32)附录 (33)外文资料 (46)中文翻译 (52)谢辞 (57)第一章绪论随着我国社会经济文化等的不断发展，民众的消费标准也在发生着不断的变化,户外灯箱广告更是扮演着越来越重要的宣传角色，在车站、商场、学校单位等场合都会见到霓虹灯之类的广告。
DLP大屏幕系统山西阳光三极科技有限公司二〇一三年目录1、系统概述 (1)1.1设计概述 (1)1.2设计原则 (1)1.3设计依据 (2)2、系统设计 (2)2.1设计思路 (2)2.2系统结构 (2)2.3设备清单 (3)2.4系统功能实现 (3)3、产品介绍 (4)3.1 DS-D1060EL (4)3.2 DS-B10 (7)3.3 DS-D5032SH (12)4、大屏幕的应用 (14)4.1项目概述 (14)4.2系统架构 (15)4.3系统特点 (16)4.4系统功能 (16)4.5客户端软件预览 (17)5、设备清单 (18)1、系统概述1.1设计概述大屏幕拼接系统建设的总体目标是：系统充分考虑到先进性、稳定性、实用性、集成性、可扩展性和经济性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的DLP大屏幕拼接系统，以达到既能满足大屏幕图像和数据显示的需求。
本系统中，我公司根据客户需求，设计DLP投影拼接控制解决方案。
该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。
本方案，选用DS-D1067EL显示单元，结合我公司生产的电信级架构产品视频综合平台等设备组成大屏幕投影显示解决方案。
1.2设计原则为最终使用户满意，大屏幕显示系统应遵循如下设计原则：实用性系统能满足各种现实和潜在的需求，且达到满意的效果。
可靠性系统能提供长时间的连续运行，且稳定可靠。
先进性系统的功能和性能达到同档次显示系统的先进水平。
持续性选用的高质量DLP投影显示单元和视频综合平台，保证系统的显示效果长久不变。
经济性在满足需求的情况下，使系统建设和使用投入的成本尽量小。
方便性系统的调整、使用简单易行，用户操作界面友好，操作过程简捷，经短时培训即可操作使用。
1.3设计依据GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]；GBJ115-87《工业企业通信接地设计规范》；GB50174-93《电子计算机机房设计规范》；GB/T5465-1996《电气设备用图形符号》；GB/T50169《电气装置安装工程接地装置、施工及验收规范》；GBF232-92《电气装置安装工程施工及验收规范》；GB2887-89《计算机场地技术条件》；GJB 1649-1993《电子产品防静电放电控制大纲》；GJB 3007-2019《防静电工作区技术要求》等国家标准；GA/T75-1994 《安全防范工程程序与要求》；GA/T74-1994 《安全防范系统通用图形符号》；GB50198-1994 《民用闭路监控电视系统工程技术规范》；GB242 《电工电子产品基本环境试验规程总则》；GB2422 《电工电子产品基本环境试验规程名词术语》；GB2423.l 《电工电子产品基本产品试验规程，低温试验方法》；GB2421.2 《电工电子产品基本环境试验规程，高温试验方法》。

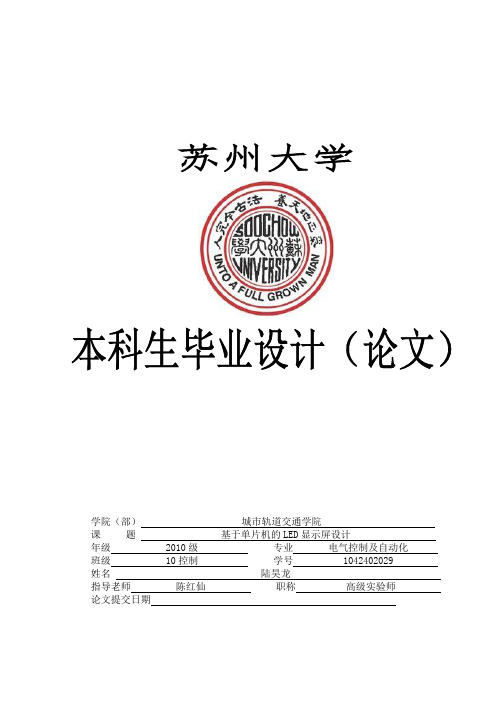

苏州大学学院（部）城市轨道交通学院课题基于单片机的LED显示屏设计年级 2010级专业电气控制及自动化班级 10控制学号 1042402029 姓名陆昊龙指导老师陈红仙职称高级实验师论文提交日期目录摘要 (1)Abstract (2)第一章绪论 (3)研究的课题内容 (3)研究的背景与意义 (3)LED灯的发展背景与研究意义 (3)国内外发展现状 (6)论文组织结构 (6)第二章硬件设计 (7)方案设计 (8)方案一的设计 (8)方案二的设计 (11)方案三的设计 (13)方案的对比与选择 (14)主要元器件的介绍 (16)器件的种类 (16)AT89S52单片机的介绍 (16)74HC574锁存器的介绍 (19)ULN2803驱动器的介绍 (21)LED点阵的介绍 (22)第三章软件设计 (24)LED点阵屏显示的两种编程方法分析 (24)LED点阵屏C语言编程方框图与逻辑框图 (25)程序的设计与分析 (26)键盘模块的设计与分析 (26)LED显示程序分析 (29)总结 (32)参考文献 (33)致谢 (34)摘要在科技与经济发展迅速的现代社会中，人们对能源节省以及高效可控性提出了更高的要求。
经过长期的发展，LED灯以其独有的节省能源，寿命长以及无辐射等特点逐渐代替了其他灯具步入了现代社会的殿堂。
本次毕业设计就是经过对LED点阵，单片机以及其他电路元器件的学习与分析后，设计制作基于单片机应用的LED电子显示屏。
通过电路原理的理论分析与电路的方案设计，来确定自己的设计思路，并画出电路原理图。
确立了研究的方向后，开始焊接制作，并对焊接电路进行检测与查错。
根据实际电路来进行程序流程的分析及程序的总体设计。
将程序导入单片机，然后对程序导入的结果与进行检测与分析，并修改程序。
最终达到在由5个16*16的LED点阵组成的电子显示屏上显示动态滚动的“轨道学院欢迎你”字幕的效果与目的。
关键词：LED点阵；单片机；电路设计AbstractIn modern society, which has rapid development of science and technology and the economic, people put forward higher requirements for energy saving and high controllability. After the long-term development, LED lamp with its unique energy saving, long service life and no radiation gradually replaced other lamps into modern society. This graduation design ,which is based on the study and analysis of LED lattice, single chip and the other circuit components, is to design and manufacture LED electronic display screen under the control of the single chip. By analysing the circuit principle and planning the circuit scheme, I determine my own design ideas, and draw the circuit schematic diagram. After making sure the design direction, I start the welding production, and then I test and check the welding circuit. According to the actual circuit, I carry on the task of program flow analysis and program overall design. Put the program into the single chip, test the results of the procedure import, and modify the program. Eventually achieve the purpose and the target of displaying the dynamic rolling subtitles(“welcome to the urban rail transit school”) on the electronic display screen which is composed of 5 16*16 LED lights.Key words: LED lights; single chip; circuit design第一章绪论研究的课题内容本次毕业设计我所研究的课题是使用单片机进行控制的LED显示屏显示中文设计。
LED屏幕显示系统的设计与研究
摘要：本文设计了一个8 乘以8 点阵LED 显示屏的显示系统，重点介绍了LED 屏幕的动态显示方法，分别使用了两个定时器来控制显示屏的亮度及
显示字符的动态移位速度。
设计了LED 屏幕显示系统的电路原理图，显示的
字符的取模，以及软件流程设计。
在系统的设计时，根据实际的LED 屏幕类
型及电路连接设置，选择了适合的阴极取模方式。
大屏幕显示，在我们生活中越来越多被采用的，具有很好的体积小、方便简单、显示效果佳、投入低等优点。
是我们不可或缺的产品。
它可以通过屏幕让你获得，中英文、图像和动画的显示，逐渐的替代传统数码管CRT 显示器。
1.研究概述
LED 显示屏的研究采用屏幕为8 乘以8 的点阵显示，侧重于动态处理方法，由于显示屏幕的局限性，在此次的研究设计中只能显示英文和数字。
一个基本的LED 屏幕由8 行乘以8 列点共64 个LED 组成，显示屏有共阴和共阳两种连接方式。
每一列的所有L E D 的阴极连接在一起，每一行的所有L E D 的阳极连接在一起。
这样每块屏幕在外部具有8 个阳极和8 个阴极，以共阴极LED 屏幕为例，阳极端为数据端，阴极端为选通端，当数据端为高电平而选通端为低电平时，交叉点的LED 就被点亮。
2.设计思路分析
对由8 乘以8 点阵构成的L E D 显示屏而言，一般数据端连接微处理器的8 位并行数据口，而选通端则逐一使能(选通)，选择需要点亮的某一列，通过分时复用方式实现动态显示效果。
选通方式一般有两种：独立选通和译码选通。
如果屏幕较小，处理器有足够的I/O 口可用，则可以每个I/O 口连接一个选。
本科毕业设计(论文)题目：基于单片机的LED汉字滚动显示器设计教学单位：工程技术系专业：电子信息工程2013年5月摘要LED已成为一个高速发展的新兴产业，前景广阔。
该设计介绍了基于单片机AT89S52的16×16点阵LED汉字滚动显示屏的设计。
其中重点介绍了LED点阵显示的硬件设计、硬件电路各部分的功能和原理、相应软件的程序设计，及详细的使用说明和工作流程。
该设计分为六部分，其中主要内容为系统总体分析，系统硬件设计，系统软件设计三部分。
系统总体分析是该设计的基础；系统硬件设计是该论文的关键及核心部分，首先该部分简单描述系统硬件的工作原理，且附上系统硬件设计框图，论述了该设计所应用的各硬件接口技术和各个接口模块的功能及工作过程；软件设计是系统运行必不可少的部分。
本设计主要是软、硬件相结合，以硬件为基础，来进行各功能模块的设计。
本设计实用性强、操作简单、扩展功能强。
本显示屏的设计具有体积小、硬件少、电路结构简单及容易实现等优点。
关键词：单片机；LED；点阵；汉字显示AbstractLED have become a high speed development of emerging industries, and broad prospects. The design based on single chip microcomputer AT89S52 was introduced 16 * 16 lattice LED scrolling display of Chinese characters design. Which focus on LED dot matrix display the functions of the parts of the hardware design, hardware circuit and the principle and the corresponding software program design, and detaiLED instructions and work processes.The design is divided into six parts, including the main content for the system overall analysis, the system hardware design, system software design three parts. System overall analysis is the foundation of the design; System hardware design is the key and core part of the paper, first of all, this part simply described the working principle of the system hardware, and attach a system block diagram of hardware design, the design is discussed the application of the hardware interface technology and the function of each interface module and working process; Software design is a crucial part of the system is running.The dominant idea of the design is a combination of software and hardware, on the basis of hardware, design of each function module. This design and strong practicability, simple operation, strong extended functionality. This display design with small size, less hardware, circuit structure is simple and easy to implement, etc.Keywords: MCU; LED; Lattice; Chinese character demonstrates目录第1章绪论 (1)1.1本课题的研究意义及必要性 (1)1.2LED的现状和发展趋势 (1)1.3LED的参数及特点 (2)第2章系统总体分析 (4)2.1设计目标及采取的方案 (4)2.2工作原理 (5)2.3总体设计 (5)第3章系统硬件设计 (7)3.1单片机处理模块 (7)3.2行驱动模块 (10)3.3列驱动模块 (12)3.4LED点阵显示模块 (14)3.4.1 LED点阵显示方案 (14)3.4.2 LED点阵原理 (15)3.4.3 汉字显示原理 (17)第4章系统软件设计 (19)4.1主程序设计 (19)4.2显示子程序设计 (20)4.3移位子程序设计 (21)第5章系统调试及性能分析 (23)5.1复位电路的调试与改进 (23)5.2驱动电路的调试与改进 (23)5.3上拉电阻的调试与改进 (23)5.4总体性能分析 (24)结论 (25)致谢 (26)参考文献 (27)附录 (1)第1章绪论1.1 本课题的研究意义及必要性单片机是一种集成微处理芯片，高密度集成了普通计算机的微型处理器，具有8kb的ROM和P0、P1、P2、P3输入输出接口，且集成了定时器等电路。
摘要本文围绕设计以单片机作为LCD液晶显示系统控制器为主线，基于单片机8051，采用的液晶显示控制器的芯片是SED1520，主要实现中文显示、滚屏以及左右移动功能。
同时也对部分芯片和外围电路进行了介绍和设计，并附以系统结构框图加以说明，着重介绍了本系统应用的各硬件接口技术和各个接口模块的功能及工作过程，并详细阐述了程序的各个模块。
本系统是以单片机的汇编语言来进行软件设计，指令的执行速度快，节省存储空间。
为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了。
使硬件在软件的控制下协调运作。
其次阐述了部分程序的流程图和实现过程。
本文撰写的主导思想是软、硬件相结合，以硬件为基础，来进行各功能模块的编写。
最后对我所开发的用单片机实现LCD液晶显示器控制原理的设计思想和软、硬件调试作了详细的论述。
关键字：单片机、液晶显示、8051、SED1520目录1 绪论 (3)1.1单片机液晶显示系统设计课题背景 (4)1.2开发单片机液晶显示系统的意义 (4)1.3课题完成的功能 (5)2 单片机与C8051F020单片机实验系统 (6)2.1单片机技术的发展特点[] (6)2.2C8051F020单片机实验系统[] (9)2.3CIP-51错误！未找到引用源。
CPU (10)3 液晶显示控制器KS0108 (15)3.1KS0108的特点 (15)3.2KS0108管脚[] (15)3.3KS0108受控引脚 (16)3.4KS0108的时序[4] (17)3.4.1KS0108与68系列微处理器直接接口的时序 (17)3.4.2复位时序 (18)3.5KS0108显示RAM地址结构 (18)3.6KS0108指令系统[4] (19)4 图形动态显示 (22)4.1图形点阵式液晶显示控制原理 (22)4.2液晶显示模块外部接口 (23)4.3图形点阵液晶显示编码规则 (25)4.3.1汉字编码规则 (25)4.3.2图形编码规则 (27)4.4程序流程 (28)4.5功能实现 (29)5 系统实验仿真 (33)5.1平台及操作 (33)5.2仿真及结果 (34)参考文献 (37)致谢 (38)1 绪论1.1 单片机液晶显示系统设计课题背景单片机液晶显示系统主要是指单片机以及由单片机驱动的点阵式液晶显示屏所组成的一个显示系统。
河南农业大学华豫学院2010毕业论文基于单片机的LED显示系统控制设计学生：学号：专业：电子信息科学与技术班级：指导教师：2014年1月份摘要由于单片机技术的不断发展和高亮度LED发光管的出现使得大屏幕高亮度LED电子广告屏成为可能，与传统的霓虹灯广告在显示效果以及可修改性上都有着无法比拟的优势，而且单片机的日益平民化以及LED技术的不断创新，使得高亮度高清晰的LED点阵广告牌与传统霓虹灯广告牌的成本日益接近。
另外，SMT技术的飞速发展，开关电源的大规模使用，使其无论在体积上还是在可靠性上都比传统的霓虹灯广告有明显的优势，为其在特殊领域的应用奠定了基础。
为了能简单的实现基于单片机的LED显示系统控制，我们将设计一个室内用32*64点阵LED单色图文显示屏，它能在目测条件下LED显示屏各点亮度均匀，充足，可显示图形和文字，显示图形或文字稳定、清晰无串扰；图形或文字显示有静止和移入移出等显示方式。
(摘要是论文内容的简要陈述，是一篇具有独立性和完整性的短文。
摘要应包括本设计（论文）的成果及其理论与实际意义。
摘要中不宜使用公式、图表，不标注引用文献编号。
避免将摘要写成目录式的内容介绍。
设计（论文）摘要不超过300字。
)关键词：单片机；LED显示屏点阵；网络；套接字（关键词：4－8个）(关键词是供检索用的主题词条，应采用能覆盖论文主要内容的通用技术词条（参照相应的技术术语标准）。
中文摘要在前，对应的英文摘要在后另页书写。
) 注：专科学生不写英文摘要和文献综述。
ABSTRACTText text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text text textKey words: Distributed system；Event-driven；Network；Socket目录ABSTRACT .......................................................... I I 第1章引言.. (1)1.1 标题 (1)1.1.1 标题 (1)1.2 标题 (3)第2章设计任务及要求 (5)2.1 设计题目 (5)2.1.1 标题 (5)2.2 设计要求与目的 (5)实现LED点阵屏核心功能即汉字、数字、字母的多样化显示； (5)2.3 设计任务 (5)设计系统硬件； (5)设计系统软件； (5)编写设计说明书。
目录第一章绪论 (1)第一节什么是LED显示屏 (3)第二节 LED显示屏的广泛应用 (3)第三节 LED显示屏的发展 (3)第四节 LED显示屏的特点 (4)第五节 LED显示屏的分类 (4)第六节 LED显示屏发展趋势 (6)第七节小结 (6)第二章方案论证 (7)第三章硬件设计部分 (8)第一节系统的工作原理 (9)第二节单片机外部扩展电路 (10)第三节数据输出电路 (23)第四节时钟脉冲电路 (25)第五节移位寄存电路 (26)第六节显示电路 (29)第四章软件设计部分 (32)第一节串行通讯 (32)第二节串行口工作方式 (32)第三节波特率的设置 (33)第四节编程思想 (34)结束语 (35)致谢 (36)参考文献 (37)附录A 流程图及程序 (38)附录B 电路原理图 (45)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：第一章绪论第一节什么是LED显示屏LED电子显示屏是由几万--几十万个半导体发光二极管像素点均匀排列组成。
利用不同的材料可以制造不同色彩的LED像素点。
目前应用最广的是红色、绿色、黄色。
而蓝色和纯绿色LED的开发已经达到了实用阶段。
LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
第二节 LED显示屏的广泛应用信息化社会的到来，促进了现代信息显示技术的发展，形成了CRT、LCD、PDP、LED、EL、DLP等系列的信息显示产品，纵观各类显示产品，各有其所长和适宜的市场应用需求。
随着LED材料技术和工艺的提升，LED显示屏（ led panel ）以突出的优势成为平板显示的主流产品之一，是集光电子技术、微电子技术、计算机技术、信息处理技术于一体的高技术产品，他是通过一定的控制方式，用于显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的LED器件阵列组成的显示屏幕。
以其独具一格的优势，成为信息传播的重要媒体，在社会经济的许多领域得到广泛应用，主要包括：（1）证券交易、金融信息显示（2）机场航班动态信息显示（3）港口、车站旅客引导信息显示（4）体育场馆信息显示。
（5）道路交通信息显示（6）调度指挥中心信息显示（7）邮政、电信、商场购物中心等服务领域的业务宣传及信息显示（8）广告媒体新产品（9）演出和集会（10）展览会第三节 LED显示屏的发展随着大规模集成电路和计算机技术的高速发展，led得到了飞速发展，从93年至今，全国LED市场保持持续增长，国产LED显示屏的市场占有率近100%，国外同类产品基本没有市场。
在2001年全国LED显示屏市场销售额中，LED显示屏专业委员会成员单位占80%，有16亿多。
国内LED显示屏产品及市场发展迅速，厂家众多，但目前主导骨干企业群尚在形成之中，处于群雄逐鹿的时代。
随着LED 显示产品行业的竞争逐步变得有序，市场即将转入规模化、品牌化竞争，当逐步形成实力占据市场分额50%以上的三到五家企业时，显示屏市场将趋于成熟。
根据LED显示屏专业委员会的统计，2001年成员单位的出口额约为4亿元人民币，这是LED显示屏走向国际市场的良好迹象。
国产LED显示屏走出国门加入国际市场将使LED产业得到大的提升。
我国近年LED显示屏市场增长率如图所示（单位：亿元人民币）第四节 LED显示屏的特点LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：1）发光亮度强，在可视距离内阳光直射屏幕表面时，显示内容清晰可见. 超级灰度控制具有1024-4096级灰度控制，显示颜色16.7M以上，色彩清晰逼真，立体感强.2）2）静态扫描技术，采用静态锁存扫描方式，大功率驱动，充分保证发光亮度.3）3）自动亮度调节具有自动亮度调节功能，可在不同亮度环境下获得最佳播放效果.4）4）全面采用大规模集成电路,可靠性大大提高，便于调试维护.5）5）全天候工作，完全适应户外各种恶劣性环境，防腐，防水，防潮，防雷，抗震整体性能强、性价比高、显示性能好，像素筒可采用P10mm、P16mm等多种规格.6）6）先进的数字化视频处理，技术分布式扫描，BSV液晶拼接技术高清显示，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真。
视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制.作为新一代的显示媒体，已广泛应用于各行各业。
以其现代化、智能化的姿态用于企、事业单位形象宣传和公共场所信息显示，已成为不可或缺的显示窗口，成为信息传播的重要媒体。
第五节 LED显示屏的分类一、按颜色基色可以分为：单基色显示屏：单一颜色（红色或绿色）。
双基色显示屏：红和绿双基色，256级灰度、可以显示65536种颜色。
全彩色显示屏：红、绿、蓝三基色，256级灰度的全彩色显示屏可以显示一千六百多万种颜色二、按显示器件分类：LED数码显示屏：显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。
LED点阵图文显示屏：显示器件是由许多均匀排列的发光二极管组成的点阵显示模块，适于播放文字、图像信息。
三、按使用场合分类：室内显示屏：发光点较小，一般Φ3mm--Φ8mm，显示面积一般几至十几平方米。
室外显示屏：面积一般几十平方米至几百平方米，亮度高，可在阳光下工作，具有防风、防雨、防水功能。
四、按发光点直径分类：室内屏：Φ3mm、Φ3.75mm、Φ5mm、室外屏：Φ10mm、Φ12mm、Φ16mm、Φ19mm、Φ21mm、Φ26mm室外屏发光的基本单元为发光筒，发光筒的原理是将一组红、绿、蓝发光二极管封在一个塑料筒内共同发光增强亮度。
尽管LED显示屏的种类很多，而且发展更迅速、更先进，但由于知识储备的限制，和个人能力有限，我选择单色显示屏作为这次设计的主要设计方案。
第六节 LED显示屏发展趋势一、高亮度、全彩化蓝色及纯绿色LED产品自出现以来，成本逐年快速降低，已具备成熟的商业化条件。
全彩色LED显示屏将是LED显示屏的重要发展方向。
LED产品性能的提高，使全彩色显示屏的亮度、色彩、白平衡均达到比较理想的效果，完全可以满足户外全天候的环境条件要求，全彩色LED屏将会成为主流产品。
全彩色LED显示屏的广泛应用会是LED显示屏产业发展的一个新的增长点。
二、标准化、规范化材料、技术的成熟及市场价格的基本均衡之后，LED显示屏的标准化和规范化将成为LED显示屏发燕尾服的一个新趋势。
在市场竞争条件下，产品质量，系统的可靠性等将成为主要的竞争因素，这就对LED显示屏的标准化和规范化有了较高要求，业内骨干企业已开始在企业实施ISO9000系列标准，行业规范和标准体系的形成，对产品的检测有了相对统一的认识和评判依据，待业的发展将趋于有序。
三、产品结构多样化信息化社会的形成，LED显示的应用前景更为广阔。
预计大型或超大型LED显示屏的主流产品局面将会发生改变，适合于服务行业特点和专业性要示诉小型LED 显示会有较大提高，面向信息服务领域的LED显示屏产品门类和品种体系将更加丰富，部分潜在的市场需求和应用领域将会有所突破，如公共交通、停车场、餐饮、医院等综合服务方面的信息显示屏需求量将有更大的提高，大批量、小型化的标准系列LED显示屏在LED显示屏市场总量中将会占有多数份额。
LED的发展前景广阔，目前正朝着更高亮度、更高耐气候性、更高的发光均匀性、更高的可靠性、全色化方向发展。
第七节小结现代信息社会中，作为人-机信息视觉传播媒体的显示产品和技术得到迅速发展，进入二十一世纪的显示技术将是平板显示的时代，LED显示作为平板显示的主要产品之一无疑会有更大的发展。
[8][13]第二章方案论证LED大屏幕显示从显示方式来分，可分为静态显示和动态显示两种。
从它显示的方式来看有两种方案可以选择，下面通过对这两种方案的比较讨论，从而选择更为合适的方案进行设计。
方案一：静态显示是由单片机一次输出显示后，就能保持该显示结果，直到下次送新的显示模型为止。
这种显示每一个象素需要一套驱动电路，如果显示屏为n*m各象素屏，则需n*m套驱动电路；以8*8点阵为例，则需要64套驱动电路。
之所以称之为静态显示，是由于显示屏中的各点相互独立，而且各点的显示情况已经确定，相应锁存器的输出将维持不便，直到显示另一种情况为止。
也正因为如此，静态显示器的亮度都较高。
这种显示方式接口，编程容易，管理也简单，且占用机时少，显示可靠，付出的代价是占用口线资源较多。
但采用静态显示技术，画面稳定，无杂点，图像效果细腻、清晰；动画效果生动、多样；视频效果流畅、逼真高亮度，色彩鲜艳，视角大，寿命长（大于10万小时），稳定性高，响应速度快等特点方案二：动态显示采用多路复用技术，如果是p路复用的话，则每p个象素需一套驱动电路，n*m个象素仅需n*m/p套驱动电路。
以大屏幕显示器为8*64点阵为例，可将大屏幕分成8个8*8点阵的LED显示块拼装而成。
将8个块的行线相应的并接在一起，形成8路复用，经由p1口输出的行扫描信号进行驱动。
8个块的列线分别经由各串入并出移位寄存器的输出进行驱动。
采用此方式，在某一时刻，只让某一行的行选线处于选通状态，而其他各点的行选线处于关闭状态，列选线同样一列选通而其他关闭，这样就可选通一点亮，以此方式循环下去，就可以显示各点的显示情况，虽然这些点的现实情况是在不同时刻出现的，而且同一时刻只有一位显示，其他各位熄灭，但由于人眼视觉暂留现象，只要每点显示间隔足够短，则可造成多点同时亮的假象，达到显示目的。
对动态显示而言，P愈大驱动电路就愈少，成本也就愈低，引线也大大减少，更有利于高密度显示屏的制造。
但采用动态显示占用机时长，只要单片机不执行显示程序就立刻停止。
且存在闪烁、抖动等缺点，况且较静态显示亮度较弱。
由以上两个方案比较可知，当系统中LED数量较多时，采用动态显示的方法较为经济，但从设计要求来看，显示屏是192*576的超大屏，系统中LED的数量远远超过数百只，如果仍采用动态显示的方法，会使系统变得较为复杂，可靠性降低，且成本下降有限。
