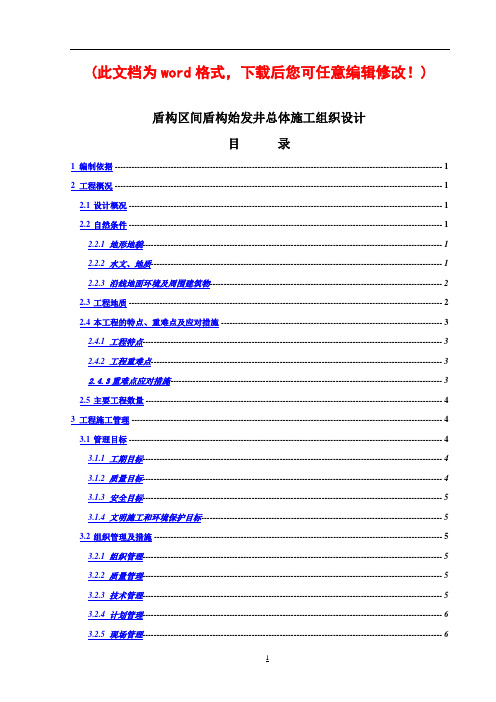

(此文档为word格式，下载后您可任意编辑修改！)盾构区间盾构始发井总体施工组织设计目录1 编制依据 --------------------------------------------------------------------------------------------------------------------- 12 工程概况 --------------------------------------------------------------------------------------------------------------------- 1 2.1设计概况 ---------------------------------------------------------------------------------------------------------------- 1 2.2自然条件 ---------------------------------------------------------------------------------------------------------------- 12.2.1 地形地貌----------------------------------------------------------------------------------------------------------- 12.2.2 水文、地质-------------------------------------------------------------------------------------------------------- 12.2.3 沿线地面环境及周围建筑物----------------------------------------------------------------------------------- 2 2.3工程地质 ---------------------------------------------------------------------------------------------------------------- 2 2.4本工程的特点、重难点及应对措施 ------------------------------------------------------------------------------- 32.4.1 工程特点----------------------------------------------------------------------------------------------------------- 32.4.2 工程重难点-------------------------------------------------------------------------------------------------------- 32.4.3重难点应对措施------------------------------------------------------------------------------------------------- 32.5主要工程数量 ---------------------------------------------------------------------------------------------------------- 43 工程施工管理 ---------------------------------------------------------------------------------------------------------------4 3.1管理目标 ---------------------------------------------------------------------------------------------------------------- 43.1.1 工期目标----------------------------------------------------------------------------------------------------------- 43.1.2 质量目标----------------------------------------------------------------------------------------------------------- 43.1.3 安全目标----------------------------------------------------------------------------------------------------------- 53.1.4 文明施工和环境保护目标-------------------------------------------------------------------------------------- 5 3.2组织管理及措施 ------------------------------------------------------------------------------------------------------- 53.2.1 组织管理----------------------------------------------------------------------------------------------------------- 53.2.2 质量管理----------------------------------------------------------------------------------------------------------- 53.2.3 技术管理----------------------------------------------------------------------------------------------------------- 53.2.4 计划管理----------------------------------------------------------------------------------------------------------- 63.2.5 现场管理----------------------------------------------------------------------------------------------------------- 613.2.6 劳动力管理 -------------------------------------------------------------------------------------------------------- 64 工程筹划---------------------------------------------------------------------------------------------------------------------- 6 4.1总体施工方案----------------------------------------------------------------------------------------------------------- 6 4.2施工进度计划----------------------------------------------------------------------------------------------------------- 6 4.3施工场地布置及交通疏解-------------------------------------------------------------------------------------------- 6 4.4资源计划----------------------------------------------------------------------------------------------------------------- 74.4.1 劳动力计划 -------------------------------------------------------------------------------------------------------- 74.4.2 主要施工机械设备供应计划 ----------------------------------------------------------------------------------- 75 各分项工程施工方法------------------------------------------------------------------------------------------------------- 7 5.1围护结构施工----------------------------------------------------------------------------------------------------------- 75.1.1 钻孔桩施工 -------------------------------------------------------------------------------------------------------- 75.1.2 高压旋喷桩止水 ------------------------------------------------------------------------------------------------ 16 5.2降水井施工------------------------------------------------------------------------------------------------------------ 205.2.1 5.2.1基坑降水施工设计 --------------------------------------------------------------------------------------- 20 5.3基坑临时立柱施工--------------------------------------------------------------------------------------------------- 255.3.1概况---------------------------------------------------------------------------------------------------------------- 255.3.2钻孔桩施工------------------------------------------------------------------------------------------------------- 255.3.3临时立柱施工---------------------------------------------------------------------------------------------------- 285.3.3.1设计概况-------------------------------------------------------------------------------------------------------- 28 5.4基坑开挖、支撑施工------------------------------------------------------------------------------------------------ 295.4.1 基坑开挖和支撑的安装与拆除 ------------------------------------------------------------------------------ 295.4.2 钢支撑 ------------------------------------------------------------------------------------------------------------ 33 5.5主体结构施工--------------------------------------------------------------------------------------------------------- 405.5.1 主体结构施工 --------------------------------------------------------------------------------------------------- 405.5.2 土方回填 --------------------------------------------------------------------------------------------------------- 655.6防水及堵漏施工------------------------------------------------------------------------------------------------------ 656 施工测量-------------------------------------------------------------------------------------------------------------------- 66 6.1测量依据--------------------------------------------------------------------------------------------------------------- 66 6.2测量人员及设备------------------------------------------------------------------------------------------------------ 66 6.3地面控制网测量------------------------------------------------------------------------------------------------------ 666.3.1 平面控制网测量------------------------------------------------------------------------------------------------- 666.3.2 高程控制测量---------------------------------------------------------------------------------------------------- 67 6.4施工测量 --------------------------------------------------------------------------------------------------------------- 696.4.1 围护结构施工测量---------------------------------------------------------------------------------------------- 696.4.2 主体结构施工测量---------------------------------------------------------------------------------------------- 696.4.3 现场平面和高程控制网的布设情况------------------------------------------------------------------------- 696.5测量技术保证措施 --------------------------------------------------------------------------------------------------- 707 施工监测及远程监控方案 ----------------------------------------------------------------------------------------------- 70 7.1施工监测 --------------------------------------------------------------------------------------------------------------- 707.1.1 施工监测流程---------------------------------------------------------------------------------------------------- 707.1.2 监测内容设置---------------------------------------------------------------------------------------------------- 707.1.3 监测点的布置---------------------------------------------------------------------------------------------------- 717.1.4 远程监控---------------------------------------------------------------------------------------------------------- 778 基坑施工应急预案 -------------------------------------------------------------------------------------------------------- 78 8.1工程风险分析 --------------------------------------------------------------------------------------------------------- 78 8.2应急处理组织机构 --------------------------------------------------------------------------------------------------- 78 8.3应急处理组织措施 --------------------------------------------------------------------------------------------------- 78 8.4工程抢险预案 --------------------------------------------------------------------------------------------------------- 798.4.1 工程抢险预案紧急处理流程---------------------------------------------------------------------------------- 798.4.2 工程抢险预案工作流程---------------------------------------------------------------------------------------- 79 8.5支护结构应急处理措施 --------------------------------------------------------------------------------------------- 80 8.6纵坡防失稳措施 ------------------------------------------------------------------------------------------------------ 80 8.7基底隆起、突涌应急措施 ------------------------------------------------------------------------------------------ 81 8.8周边环境保护应急措施 --------------------------------------------------------------------------------------------- 818.9危险源分析及对策 --------------------------------------------------------------------------------------------------- 819 保证质量的技术措施 ----------------------------------------------------------------------------------------------------- 86 9.1质量保证体系图 ------------------------------------------------------------------------------------------------------ 86 9.2分项工程质量保证措施 --------------------------------------------------------------------------------------------- 879.2.1 钻孔桩施工质量保证措施------------------------------------------------------------------------------------- 879.2.2 基坑开挖质量保证措施---------------------------------------------------------------------------------------- 8839.2.3 钢筋工程质量保证措施 --------------------------------------------------------------------------------------- 899.2.4 混凝土工程质量保证措施 ------------------------------------------------------------------------------------ 89 9.3质量监控及检测手段------------------------------------------------------------------------------------------------ 90 9.4雨季施工措施--------------------------------------------------------------------------------------------------------- 919.4.1 雨季施工部署 --------------------------------------------------------------------------------------------------- 919.4.2 雨季对基坑施工的影响 --------------------------------------------------------------------------------------- 919.4.3 雨季施工措施 --------------------------------------------------------------------------------------------------- 919.4.4 应急物资 --------------------------------------------------------------------------------------------------------- 9210 保证安全的技术措施 --------------------------------------------------------------------------------------------------- 93 10.1安全管理体系 ------------------------------------------------------------------------------------------------------- 93 10.2施工场地安全管理措施 ------------------------------------------------------------------------------------------- 93 10.3施工机械安全管理措施 ------------------------------------------------------------------------------------------- 93 10.4施工用电安全措施 ------------------------------------------------------------------------------------------------- 94 10.5各分项工程安全保证措施 ---------------------------------------------------------------------------------------- 9510.6管线保护安全保证措施 ------------------------------------------------------------------------------------------- 9611 保证工期的措施 --------------------------------------------------------------------------------------------------------- 96 11.1保证进度的技术措施 ---------------------------------------------------------------------------------------------- 96 11.2保证进度的资源措施 ---------------------------------------------------------------------------------------------- 9611.3保证进度的后勤措施 ---------------------------------------------------------------------------------------------- 9712 环境保护措施 ------------------------------------------------------------------------------------------------------------ 98 12.1环境保护措施 ------------------------------------------------------------------------------------------------------- 9812.1.1 环境管理方针及目标----------------------------------------------------------------------------------------- 9812.1.2 环境管理机构-------------------------------------------------------------------------------------------------- 9812.1.3 环境保护管理制度-------------------------------------------------------------------------------------------- 9812.1.4 环境保护及文明施工措施----------------------------------------------------------------------------------- 9813 附图表 -------------------------------------------------------------------------------------------------------------------- 10651编制依据1、《##地铁#号线####标####～####站盾构始发井施工设计图》、《详细勘察岩土工程勘察报告》、《地下综合物探成果报告》；2、国家和##市有关地铁、市政等方面的施工技术及验收规范、法规；3、本公司ISO9001质量管理体系标准；4、######有限公司从事类似工程所积累的设计施工经验和成熟的施工工艺；5、######有限公司现有施工机械设备及施工技术力量；6、现场踏勘、调查取得的资料。
第1篇一、工程概况本工程为城市轨道交通项目，采用盾构法施工。
工程总长度为X米，分为若干个区间，每个区间隧道长度不一。
工程地质条件复杂，涉及多种地层，包括粘土、砂土、砾石等。
地下管线密布，施工环境复杂。
二、施工目标1. 确保工程质量和安全，按期完成施工任务；2. 降低施工成本，提高施工效率；3. 保护环境，减少施工对周边环境的影响。
三、施工准备1. 组织准备：成立专项施工领导小组，负责施工方案的制定、实施和监督；2. 技术准备：收集工程地质资料，进行地质勘察，编制施工组织设计；3. 物资准备：采购盾构机、管片、钢筋、混凝土等施工材料；4. 人员准备：组织施工队伍，进行专业培训，提高施工技能。
四、施工方法1. 盾构始发：采用盾构机在始发井内组装，完成盾构机的调试和试运行；2. 盾构掘进：盾构机从始发井开始掘进，按照设计线路和施工组织设计进行；3. 管片拼装：在掘进过程中，及时拼装管片，确保隧道结构的稳定；4. 地层处理：根据地层条件，采取相应的地层处理措施，如注浆、加固等；5. 地下管线保护：在施工过程中，采取措施保护地下管线，如管线预埋、管线迁移等；6. 盾构接收：盾构机到达接收井，进行隧道结构的验收和移交。
五、施工安全措施1. 人员安全：加强施工人员的安全教育，严格执行安全操作规程；2. 设备安全：定期检查和维护施工设备，确保设备运行正常；3. 工程安全：加强施工过程中的监测和监控，及时发现和处理安全隐患；4. 环境保护：采取有效措施，减少施工对周边环境的影响。
六、施工进度安排1. 施工准备阶段：X个月；2. 盾构始发、掘进、管片拼装阶段：X个月；3. 地层处理、地下管线保护阶段：X个月；4. 盾构接收、隧道结构验收阶段：X个月。
七、施工质量控制1. 施工材料：严格按照设计要求，选用合格的施工材料；2. 施工工艺：严格执行施工工艺，确保施工质量；3. 监测与验收：对施工过程进行全程监测，及时发现和处理质量问题；4. 验收标准：按照国家标准和行业标准，对施工质量进行验收。
第1篇一、项目背景随着城市化进程的加快，城市交通拥堵问题日益严重。
为了缓解这一问题，提高城市公共交通的效率和舒适度，地铁建设成为了许多城市的重要工程。
本方案旨在为某城市地铁工程提供一套科学、合理、可行的施工方案，确保工程顺利进行。
二、工程概况1. 工程名称：某城市地铁1号线2. 线路长度：全长约XX公里3. 车站数量：XX座4. 隧道类型：盾构法、明挖法5. 施工工期：预计XX个月6. 投资总额：预计XX亿元三、施工组织机构1. 项目经理部：负责整个工程的施工管理、协调、监督和决策。
2. 技术质量部：负责施工过程中的技术指导、质量控制和技术创新。
3. 安全环保部：负责施工现场的安全管理和环境保护工作。
4. 物资设备部：负责施工所需物资和设备的采购、供应和管理工作。
5. 人力资源部：负责施工人员的招聘、培训和管理。
四、施工准备1. 现场调查：对施工现场进行详细勘察，了解地质、水文、交通、环境等情况。
2. 施工图纸会审：组织各参建单位对施工图纸进行会审，确保施工图纸的准确性和可行性。
3. 施工组织设计：根据工程特点和施工要求，编制详细的施工组织设计。
4. 施工方案编制：针对不同施工段，编制具体的施工方案，包括施工工艺、施工方法、施工顺序等。
5. 物资设备准备：根据施工方案，准备所需的物资和设备，确保施工顺利进行。
6. 人员培训：对施工人员进行专业培训，提高施工技能和安全意识。
五、施工工艺1. 盾构法施工- 施工前，对隧道地质进行详细勘察，确定盾构机型号和施工参数。
- 进行盾构机组装和调试，确保其性能稳定。
- 针对不同的地质条件，采取相应的地层预加固措施。
- 进行盾构机下井和始发，进行隧道开挖和衬砌施工。
- 盾构机到达接收井后，进行隧道接收和后续施工。
2. 明挖法施工- 对施工现场进行围护结构施工，确保施工安全。
- 进行基坑开挖，根据地质条件采取相应的支护措施。
- 进行隧道结构施工，包括底板、侧墙、顶板等。
第1篇一、工程概况地下工程施工组织设计的主要内容包括：工程名称、工程地点、工程性质、工程规模、工程结构形式、工程特点、工程进度要求、施工条件等。
1. 工程名称：某城市地铁隧道工程2. 工程地点：某城市市区3. 工程性质：城市轨道交通4. 工程规模：隧道全长5.2公里，单线，断面为圆形，直径6.2米5. 工程结构形式：盾构法施工6. 工程特点：穿越建筑物密集区域，地质条件复杂，施工难度大7. 工程进度要求：合同工期36个月8. 施工条件：地下水位较高，施工场地狭小，交通繁忙二、施工部署1. 施工顺序：根据工程特点，采用先地下后地上、分段施工的原则，先施工盾构隧道，再进行车站及附属设施施工。
2. 施工阶段划分：施工准备阶段、盾构隧道施工阶段、车站及附属设施施工阶段。
3. 施工资源配置：根据工程规模和施工顺序，合理配置人力、物力、财力等资源。
三、施工方法1. 盾构隧道施工：采用盾构法施工，分为盾构始发、掘进、接收三个阶段。
2. 车站及附属设施施工：采用明挖法施工，分为基坑开挖、基础施工、主体结构施工、装饰装修等阶段。
四、施工组织设计措施1. 施工进度控制：制定合理的施工进度计划，确保工程按期完成。
2. 施工质量控制：严格执行国家及行业相关规范，确保工程质量。
3. 施工安全管理：建立健全安全生产责任制，加强安全教育培训，确保施工安全。
4. 环境保护与文明施工：采取有效措施，减少施工对周边环境的影响，实现文明施工。
5. 施工成本控制：合理控制施工成本，提高经济效益。
6. 施工信息管理：建立完善的信息管理体系，确保施工信息的及时、准确传递。
五、施工组织设计修改与调整1. 工程设计变更：根据工程设计变更，及时调整施工组织设计。
2. 施工条件变化：根据施工条件变化，调整施工方案、施工资源配置等。
3. 施工过程中出现的问题：针对施工过程中出现的问题，及时分析原因，调整施工组织设计。
总之，地下工程施工组织设计是一项复杂而重要的工作。
6项目主要施工技术方案6.1 盾构工作井施工盾构工作井包括始发井、接收井，尺寸均为8m ×28m ，现浇钢筋混凝土结构。
工作井施工采用围护结构围挡，机械开挖基坑，现浇混凝土的方式进行。
6.1.1 围护方式选择现阶段我国在盾构工作井的施工中多采用钻孔灌注桩围护和SWM 工法桩围护，两种方式的优缺点如下：围护优点缺点方式1 、隐蔽工程，质量控制难度大。
2 、施工过程中产生大量的泥浆垃圾，处理难度大，对环保要求高。
钻孔灌注桩1 、机械化作业、施工简单。
3、对现场道路的通行标准有2、钢筋笼、混凝土可集中加工、配送，也可施工现场加工，作业方便要求。
3、工艺成熟、施工过程相对来说安全可靠。
4 、可使用作业面狭窄的区域。
4 、止水效果差，一般需配合混凝土搅拌桩等做止水帷幕。
5、在钻孔灌注桩作为围护的施工工艺中，使用了大量的钢筋，而不能回收重复利用，造成了极大钢铁资源的消耗。
围护优点缺点方式1、施工不扰动邻近土体，不会产生邻近地面沉降、房屋倾斜、道路裂损及地下设施移位等危害。
2、钻杆具有螺旋推进翼与搅拌翼相间设置SWM 工法桩的特点，随着钻掘和搅拌反复进行，可使水泥系强化剂与土得到充分搅拌，而且墙体全长无接缝，从而使它可比传统的连续墙具有更可靠的止水性，其渗透系数K 可达 10-7cm/s 。
1 、应用经验与其他工法相比3、它可在粘性土、粉土、砂土、砂砾土、有些不足。
Φ100 以上卵石及单轴抗压强度60MPa 以下的 2 、深度受地质条件的的影响岩层应用。
较大。
4、可成墙厚度550~1300mm,常用厚度 3 、钻进过程中垂直度控制难600mm; 成墙最大深度为65m, 视地质条件尚可度较大。
施工至更深。
5、所需工期较其他工法为短，在一般地质条件下，每一台班可成墙70~80 ㎡。
6、废土外运量远比其他工法为少。
7、内插的型钢可拔出重复使用，一般至少可使用四次以上，经济性好。
8、施工噪声小、环境污染少。
（此文档为word格式，下载后您可任意编辑修改！）第一章编制依据及说明1.1 编制依据1、业主提供的资料（1）《XXXX市轨道交通3号线土建施工项目西标段招标文件》（2）《XXXX市轨道交通3号线工程岩土工程勘察报告》（3）《XXXX市轨道交通3号线工程土建施工项目西标段修改及澄清文件》（4）XXXX市轨道交通3号线工程招标设计图纸；（5）经过现场考察所取得的资料及我单位对本工程的认识。
2、国家及地方的相关规范、规定（1）《盾构法隧道施工与验收规范》（GB50446-2008）；（2）《地下铁道工程施工及验收规范》（GB50299-1999）（2003版）；（3）《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011版）；（4）《建筑基坑支护技术规程》（JGJ120-99）；（5）《建筑基坑工程技术规范》（YB9258-97）；（6）《建筑桩基技术规范》（JGJ94-2008）;（7）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（8）《钢筋焊接及验收规程》（JGJ18-2003）；（9）《锚杆喷射混凝土支护技术规范》（GB50086-2001）；（10）《地铁防水工程质量验收规范》（GB50208-2002）；（11）《建筑与市政降水工程技术规范》（JGJ/T111-1998）；（12）《建筑工程施工质量验收统一标准》（GB50300-2001）；（13）《地铁杂散电流腐蚀防护技术规程》(CJJ49-1992)；（14）《城市轨道交通工程测量规范》（GB50308-2008）；1（15）《城市轨道交通技术规范》（GB50490-2009）;（16）《建设工程项目管理规范（GB50326-2006）;（17）XXXX市有关环保、卫生、健康、消防、文明施工的规定和要求；（18）施工现场考察资料及有关调查走访材料；3、我公司现有的施工管理水平、技术水平、科研水平、机械设备配套能力和资金投入能力。
《地铁车站土建施工方案（盾构法施工）》一、项目背景随着城市的快速发展，人口的不断增加，交通拥堵问题日益严重。
为了缓解城市交通压力，提高居民出行效率，某市决定建设地铁线路。
本次施工的地铁车站位于城市中心区域，周边商业、住宅密集，交通流量大。
车站采用盾构法施工，以减少对周边环境的影响，确保施工安全和进度。
二、施工步骤1. 施工准备（1）现场勘查：对施工现场进行详细勘查，了解周边建筑物、地下管线等情况，制定相应的保护措施。
（2）场地平整：清理施工现场，进行场地平整，为施工设备和材料的堆放提供场地。
（3）测量放线：根据设计图纸进行测量放线，确定车站的位置和尺寸。
（4）设备调试：对盾构机等施工设备进行调试，确保设备性能良好。
2. 盾构始发（1）始发井施工：在车站起点位置施工始发井，为盾构机的始发提供条件。
（2）盾构机安装：将盾构机吊运至始发井内进行安装调试。
（3）洞门密封：安装洞门密封装置，防止地下水和土体进入盾构机。
（4）盾构始发：启动盾构机，缓慢推进，开始盾构施工。
3. 盾构掘进（1）土压平衡控制：根据地质情况和施工要求，控制盾构机的土压平衡，确保掘进过程的稳定。
（2）管片安装：在盾构机掘进的同时，安装预制管片，形成隧道衬砌。
（3）同步注浆：在管片安装后，及时进行同步注浆，填充管片与土体之间的间隙，防止地面沉降。
（4）测量监测：对盾构机的位置、姿态和地面沉降等进行实时监测，根据监测结果调整施工参数。
4. 盾构接收（1）接收井施工：在车站终点位置施工接收井，为盾构机的接收做好准备。
（2）洞门密封：安装接收井的洞门密封装置。
（3）盾构接收：盾构机缓慢推进至接收井内，完成盾构施工。
5. 车站内部结构施工（1）底板施工：在盾构隧道内施工车站底板，包括防水层、钢筋绑扎和混凝土浇筑等。
（2）中板和顶板施工：依次施工车站的中板和顶板，采用满堂支架法进行施工。
（3）侧墙施工：在底板和中板上施工车站侧墙，采用模板支护法进行施工。
施工组织设计（专项方案）审批表版/次：A/0盾构始发掘进方案工程名称： xx市轨道交通XX线【xx站～xx站盾构区间】土建工程地铁里程： XX施工单位： xx省xx工程公司编制单位： xx省xx工程公司部门：工程技术部项目总工程师：编制人：编制日期： xx年xx月xx日目录第一章编制说明 (2)一、编制对象 (2)二、编制依据 (2)第二章工程概况 (3)一、工程概述 (3)二、线路平面及纵断面 (4)三、工程地质及水文地质 (5)四、沿线地面环境及建（构）筑物概况 (5)第三章施工总体计划 (5)一、总体部署 (5)二、资源配置 (6)第四章隧道初始掘进施工方法及技术措施 (7)一、隧道施工工艺流程 (7)二、掘进参数控制及掘进模式选择 (9)三、初始掘进技术措施 (11)四、洞内通风设施与管线的布置 (15)五、中粗砂层段掘进措施 (15)六、施工测量及沉降控制 (16)第五章质量及工期保证措施 (16)一、掘进质量控制 (16)二、管片安装质量控制 (16)三、监测质量控制 (17)四、工期保证措施 (17)第六章安全文明施工 (18)二、安全管理内容 (18)三、文明施工管理内容 (20)第一章编制说明一、编制对象xx市轨道交通XX线〖xx站～xx站盾构区间〗土建工程，该工程由盾构法隧道工程和矿山法隧道工程（三个联络通道和废水泵房）两个单位工程组成。
本方案为盾构始发阶段的掘进方案。
二、编制依据本施工方案依据以下文件、规范和相关规定编制。
1、xx市轨道交通XX线〖xx站～xx站盾构区间〗盾构工程的招标文件及业主提供的相关资料。
2、xx市轨道交通XX线〖xx站～xx站盾构区间〗盾构工程的投标文件。
3、下列规范和规定1）国标GB/T19000族标准；2）《地下铁道施工及验收规范》（GB 50299-1999）；3）《地铁限界标准》（CJJ96-2003）；4）《地下工程防水技术规范》（GB50108-2001）；5）《建筑安装工程质量检验评定统一标准》（GBJ300-88）；6）《铁路隧道质量评定验收标准》（TBJ417-87）；7）《xx地铁工程“质量验收标准 (办法)”》；8）《xx地铁工程测量管理办法》；9）《xx地铁工程测量技术规定》；10《地铁工程质量检验评定标准》（车站、隧道结构）；11）相关国家、部委颁发的其它规范和标准。
目录第一章某地铁盾构始发井施工组织设计 (2)第1节工程概况 (2)第2节施工准备 (3)第3节施工部署 (4)第4节盾构始发井主要施工方法及措施 (8)第5节质量及工期保证措施 (44)第6节安全、文明管理及保证措施 (58)第7节施工进度计划 (73)第8节资源配置计划 (73)1第一章某地铁盾构始发井施工组织设计第1节工程概况1.1 工程概述盾构始发井右线里程为支YDK0+729.418～支YDK0+764.233，基坑长度为34.8m，最宽18.424m，基坑最深18.203m，基坑开挖是在围护结构为800mm厚C30 地下连续墙结构范围内进行，内支撑采用两道Φ600mm 钢支撑加一道混凝土联合支护。
1.2 始发井主体结构概述始发井主体结构沿南北走向，主体结构长度34.8m，高11.899～13.2m，底板最大埋深约18.203m 。
此外，结构宽度按不同的结构位置各有差异，1轴～4轴主体结构宽度为15.316m；4 轴～6 轴主体结构宽度为18.424m。
始发井采用钢筋混凝土箱式结构。
各结构部位具体尺寸详见表1.2-1：表1.2-1 主体结构概况一览表2本工程底板、顶板、砼梁板、内衬墙等结构部位采用C30 防水砼，抗渗标号为S8 ，中隔墙采用C30 砼，底板下设垫层，垫层采用C15 砼。
第2节施工准备2.1 施工现场平面布置根据业主要求及始发井主体结构的施工需要，确定该场地的平面布置，详见图2.1-1。
2.2 始发井主体施工平面布置本工程将以“支YDK0+729.418～支YDK0+764.233”段作为始发井，业主在该处提供的施工用地面积约为5000m ，我公司根据施工用地的特点以及盾构施工和矿山法施工的实际需要，确定该场地的平面布置，其中主要包括以下几个部分：⑴施工场地围蔽根据《关于做好***** 号线施工场地围蔽和周围警视灯及道路照明的通知》、《** 市建设工程现场文明施工管理办法》条例实行文明施工，现场采用180 厚、2m 高的砖墙围蔽，并粉刷装饰。
大门内设置高压洗车槽和保卫值班室。
⑵施工场地临水临电本工程的临水临电由甲方提供接入点。
3⑶施工用房、办公及生活用房布置详见图2.1.1。
第3节施工部署始发井主体结构采用钢筋混凝土箱（式）型结构，底板厚1050mm，内衬墙厚700mm，顶板厚1050mm，采用C30 防水砼，中隔墙厚500，采用C30 砼，本工程采用一台80T 履带吊进行钢筋、模板等施工材料的水平运输与垂直运输，施工顺序是在连续墙完成的条件下，土方开挖和冠梁、支撑形成后进行，先下后上，即底板→衬墙→顶板。
其中衬墙施工配合钢支撑拆除及换撑施工，分上、下两段施工。
底板施工后，拆除第二道钢支撑，进行下段衬墙防水及衬墙结构施工，然后进行第一道钢支撑换撑及第一道钢支撑拆除，第一道钢支撑拆除后，进行上段衬墙防水及衬墙结构施工，再进行顶板环板等工程的施工。
本工程主体结构施工工期为60 天，详见施工进度计划。
2.1工程技术准备工作2.1.1 首先审查、熟悉设计图纸，组织相关人员进行图纸会审，参加设计交底，编写各个工序的施工方案、方法，安排好新技术、新工艺的技术培训，编制施工组织设计。
2.1.2工程验收标准4①、《铁路桥涵施工规范》（TBJ203－96）②、《铁路混凝土与砌体工程施工及验收规范》（TBJ10210－2001）③、《地下铁道工程施工及验收规范》（GB50299－99）④、《桩基底应变力检测规程》（TGJ／T93－95）⑤、《地下铁道、轻轨交通工程测量规范》（GB50308－1999）⑥、《普通混凝土配合比设计规程》（TGJ／TSS－96）组织工程技术人员、质量员、试验员熟悉掌握各种规范和标准，购置试验设备建现场实验室，安排好试验工作。
2.1.3测量放样①、平面控制测量利用设计勘测部门的点位精度较高的导线点为起始控制点，沿公路主线走向布设附合导线，并在桥梁施工范围内加设控制点位布设三角控制网，从而建立本标段的平面测量控制网。
埋设点位采用混凝土浇注或设置于地质坚硬的公路侧，避免遭受破坏。
采用全站仪进行外业测量，并对成果运用坐标法进行点位平差。
②、高程控制测量按桥梁线路走向布设附合水准线路，按照四等水准测量要求进行施测。
2.1.4地质条件5①、地下水为第四系孔隙潜水，水量丰富，地下水埋藏浅 1.0m～3.0m。
地表水主要为坑塘积水，地下水对混凝土不具腐蚀性。
②、地层土质概述，地层岩性具有冲积物和洪积物的特征，层理为水平层理或交错层理，其颗粒组成、物理特性、承载能力、抗剪强度指标差异较大。
现土层简述如下：a、第四系全新统人工堆积层（Qh），主要为杂填土，成份、颜色较杂，厚度为0.0m～3.0m。
b、第四系全新统上部陆相层，主要岩性为淤泥质粉质粘土，黄褐色，厚度为0.0m～4.6m。
c、第四系全新统第一海相层，主要岩性为淤泥质粉质粘土，淤泥、粘土、粉质粘土、粉土，以灰褐色为主，局部灰黑色，厚度为12.30m～17.2m。
d、第四系全新统上部陆相层，主要岩性为粉质粘土、粉土；粉砂，厚度为3.20m～8.3m。
e、第四系全新统上部陆相层（Qφ），主要岩性为粉土，粉质粘土，厚度为2.8m～8.3m。
f、第四系全新统上部陆相层，主要岩性为粘土、粉质粘土、粉土、粉砂。
厚度约为1.1m～4.2m。
g、第四系全新统上部陆相层，主要岩性为粘土、粉质粘土、粉土、细砂、厚度>23.0 m。
2.2地下、地上障碍调研为了尽快顺利地完成本工程，根据设计图纸进行地下障碍物的勘查、物探、刨验并及时协同业主同各有关管理单位对障碍物做出有针对性的拆迁、加固、保护、绕行等相关措施，以保证工6程施工的连续性，满足业主工期要求。
主要障碍物如下：φ300、φ500自来水管道顺行300m。
24孔通信电缆纵向影响9个墩位。
污水管线、煤气横向影响3个墩位。
通信电杆、污水井影响8个墩位。
架空高压线、通信线顺行200m影响15个墩位。
2.3施工现场交通疏导与围蔽2.3.1津塘公路22＃至31＃墩进行11m宽全封闭施工，津塘公路上门式墩另一排及光华路上的墩位半密闭施工。
2.3.2富民路至津塘公路范围内的光华路放单行，禁止津塘公路上的车辆驶入光华路。
2.3.3津塘公路路中封闭11m宽施工作业面，将中山门一号路的路口封闭，津塘公路及光华路驶入中山门内的车辆前行至31＃墩后180°的左转弯进入中山门街道。
2.4工程用电、水2.4.1施工用水利用新仓库河河水和用水罐车运送的自来水。
砼搅拌厂用自来水。
72.4.2施工用电在津塘公路与光华路交口处安装480KW临时变压器一台，作为工程用电，同时备用2台120KW静音发电机作为大功率设备单独使用及备用电源。
2.5生活区、钢木加工区2.5.1生活区设置在31＃墩东160m新仓库的库房内，现场在龙凤酒家旁租房及搭设集装箱作为现场管理办公用房。
2.5.2钢木加工区在31＃墩东120m处新仓库河南岸上180×80＝14400㎡设置材料堆放，钢木加工区。
第4节盾构始发井主要施工方法及措施4.1 底板下盲沟及集水井设置针对本工程底板埋深为18.3m，地下水压较大的特点，为了避免基底地下水对结构形成压力，影响结构砼施工，在基坑内设置盲沟和集水井。
⑴盲沟根据本工程基坑的特点，按设计要求设置盲沟，盲沟截面宽度300mm，截面高度400mm，当基8坑底部土方开挖完成，预留盲沟位置后，采用30～50mm 碎石填充。
⑵集水井为保证基坑内的积水能顺利排出基坑外，拟在基坑底板内设置集水井，每个集水井均应与其下方的盲沟相连。
集水井具体构造详述如下：①集水井采用壁厚5mm 的φ500 钢管制成，钢管长1.4m ，与盲沟相连处应按50mm×50mm 间距钻直径φ10 圆孔，钢管集水井外采用钢丝网包裹，以阻隔泥沙，防止在抽水过程中把泥沙带入抽水机。
②为防止底板下方的泥沙反涌，影响抽水机正常工作，钢管底部应焊接3mm 厚钢板封底。
③钢管外径表面应焊接3mm 厚钢板止水板。
④钢管上端应焊接上钢弗兰，钢弗兰采用10mm 厚钢板制成，钢弗兰呈圆环状，其外径为φ500mm ，内径为φ380mm ，圆环上均布8 个φ16 圆孔。
⑤井盖采用10mm 钢板制作而成，直径φ500mm ，井盖应对应钢弗兰分别钻8 个直径φ16 的圆孔，作为加盖时穿螺栓之用。
为加强止水效果，集水井加盖时，应在钢弗兰与井盖之间垫上橡胶垫。
⑥底板上有集水井的位置，应预留800mm×800mm 的方孔，浇筑底板时，方孔周边应采用快9易收口网并预留钢板止水带。
⑦在主体结构施工过程中，每个集水井均布置一台抽水机抽水，钢管集水井上方采用φ50 钢管引水管，把集水井内的地下水排出基坑外，以保证主体结构施工顺利进行。
⑻当整个主体结构完成，并覆土后，封闭集水井。
集水井构造详见设计图纸。
4.2 主体结构工程的施工组织及方法4.2.1 施工安排根据施工部署的要求，为争取工期和保证施工质量，主体结构工程作为一个施工段，施工顺序由下至上进行。
根据本工程的特点，当基坑的土方开挖至基底后，首先进行回填碎石、做盲沟、做集水井、垫层施工，接着进行底板防水层及侧墙找平层、保护层、防水层施工和底板钢筋等一系列工序的施工。
主体结构的脚手架支顶及模板等周转材料一次投入。
在主体结构施工期间，应尽可能使施工作业均衡有序地予以实施。
主体结构施工安排程序框图详见下页图4 . 2 . 1 - 1 。
4.2 .2施工顺序根据设计要求，主体结构各施工段在竖向上划分为底板→侧墙1（第3层钢管支撑以下0.5 m）、中隔墙1（第3 层钢管支撑换撑中线以下0 .5 m）→侧墙2（第2 层钢管支撑以下0 .105m）、中隔墙2（第2 层钢管支撑换撑中线以下0 .5 m）→侧墙3、中隔墙3→顶板4 个施工层，自下而上进行施工。
具体施工步骤分别详见表4 . 2 . 2 - 1 所示：11下0.5m）→侧墙3 、中隔墙3→顶板4 个施工层，自下而上进行施工。
具体施工步骤分别详见表4.2.2-1 所示：表4.2.2-1 施工步骤12134.2.3 模板工程模板工程在主体结构成型施工中是十分重要的一个环节。
模板工程施工质量的好坏将直接影响结构的外观质量、形体尺寸以及结构的抗渗防裂功能。
为此，模板支顶体系的设计、制安必须满足以下条件：保证工程结构和物件各部分形状尺寸和相互位置正确，具有足够的强度、刚度14和稳定性；能可靠地承受新浇筑砼的重量和侧压力，以及在施工中所产生的荷载；构造简单装拆方便，便于钢筋的绑扎和砼的浇筑养护等工艺要求。
本工程模板安装的特点：侧墙高度大，垂直度、防变形要求高，顶板、侧墙模板安装工作量大。
模板支顶体系详见4 . 2 . 3 - 1 。
