梦幻 DM500S 中文版使用教程

梦幻 DM500S 中文版使用教程

梦幻DM500S中文版使用教程 (基于cnDB_DM500_alpha中文版)请用户严重注意z在您插拔DM500连接卫星高频头的同轴电缆时，请一定切断DM500交流电源。

否则可能造成DM500调谐器或者卫星4切1开关等损坏。

z请用户一定要学会使用串口来进行刷机，否则在机器死机会难以恢复。

目录序言 (7)为什么要写此教程 (7)写成一份什么样的教程 (7)需要说明的问题 (7)鸣谢 (8)内容编排说明及阅读本教程的方式 (8)第一章：认识DM500卫星接收机 (9)第一节：从外观上认识DM500 (9)第二节DM 500参数的意义 (13)一、什么是DM500接收机 (13)二、DM500的参数详解 (13)第二章 DM500的硬件安装 (17)第一节安装前你自己要做的物质准备 (17)第二节、开箱验收 (18)第三节认识DM500的遥控器 (22)第四节安装 (23)第三章 DM500的通讯设置 (27)第一节：DM500的开机设置 (27)第二节：DM500的网络设置 (29)第二节验证DM500的网络设置 (33)第四章DM500的卫星频道设置 (35)第一节：为DM500设置中国上空卫星参数。

(36)一、DM500中卫星参数文件在哪里 (36)二、哪里去找中国上空卫星参数的文件 satellites.xml (36)三、如何用中国satellites.xml替换欧洲文件。

(36)第二节卫星高频头的设置 (43)一、单高频头的设置 (44)二、双高频头用22k开关的设置 (51)三、双高频头用2切1开关 (54)四、4个高频头的设置（兼谈3个高频头的设置） (55)五、5-8个高频头的设置 (57)六、9个以上高频头的设置 (64)第三节：DM500的寻星、频道扫描及转发器编辑 (64)一、DM500的寻星操作 (64)二、DM500的频道扫描 (65)三转发器参数的编辑 (71)第五章：利用各种菜单收看卫星电视 (77)一、快速找到你要看的频道 (77)二、频道声音的调整 (85)三、怎样获得一个频道中的各类信息 (85)四、电子节目单EPG的使用 (89)五、频道信息的查询 (92)第六章 DM500其他基本功能的学习 (95)一、电视模式 (96)二、广播模式 (96)三、文件模式 (97)四、录像模式 (98)五、定时 (99)六、设置 (99)七、游戏 (99)八、信息 (100)九、关机 (100)十、如何设置DM500默认频道 (102)第七章 DM500的设置功能 (103)一、DM500的频道如何删除和更名 (103)二、节目编辑 (107)三、系统设置 (116)四、亲子锁 (124)第八章：利用DM500收看加密卫星节目 (132)一、DM500收看加密卫星节目原理简述 (132)二、使用CCcam EMU收看共享的方法 (132)三、给DM500安装插件收看146dream的节目 (143)四、DM500利用A2/CV12共享盒收看加密节目 (145)第九章 DM500定时开关机定时转台功能 (148)第一节DM500的定时开、关机功能 (148)一、电视机的配合 (148)二、DM500定时开关机的内部的设置 (148)三、DM500独立关机的内部设置 (152)第二节 DM500的定时转台功能 (153)一、概述 (153)二、设定定时转台 (153)第三节：DM500定时收看长期播映的连续剧 (155)一、概述 (155)二、设置定时收看电视连续剧 (155)第十章：DM500的系统刷机、备份与恢复 (157)第一节 DM500刷机、备份与恢复的全面介绍 (157)一、什么是刷机、备份与恢复 (157)二、为什么要刷机 (157)三、为什么要备份与恢复 (158)四、网络与串口的刷机、备份与恢复 (159)五、串口刷机线的制作 (159)六、刷机、备份以及恢复用的工具软件的种类 (160)第二节 Flashwizard6.3 网络刷机备份恢复教程 (160)一、Flashwizard6.3网络刷机 (160)二、Flashwizard6.3网络备份 (163)三、Flashwizard6.3网络还原 (166)第三节Dreamup串口刷机教程 (166)第十一章应用Dreamboxedit编辑中文台标 (171)一、软件设置建立网络连接 (171)二、下载台标文件 (173)三、编辑台标 (175)四、建立自定义组 (176)五、上传修改好的台标文件 (178)六、中文台标文件的显示 (178)第十二章 DM500实现硬盘预约录像功能 (179)第一节：为DM500挂接网络硬盘 (179)一、背景 (179)二、挂接网络硬盘 (179)第二节实现硬盘预约录像 (181)第三节录像的回放 (184)第十三章通过Web控制DM500全面介绍 (186)第一节DM500功能的显示与基本控制 (186)一、简介 (186)二、控制页面的显示 (187)三、DM500的状态显示 (187)四、控制功能键 (188)五、录像及播放功能键 (188)第二节 DM500的网络高级控制功能 (189)一、ZAP下选台功能键 (189)二、定时控制功能 (189)三、Control键下各种功能 (189)四、Config下功能 (190)五、Help下各功能 (190)第十四章：全面实现网路收音机功能 (190)第一节、全面了解DM500的网络收音机 (191)一、背景 (191)二、如何收听网络电台的节目 (191)第二节实现网络电台编辑与选择 (196)一、背景说明 (196)二、查找现有的mp3流媒体在线电台 (196)三、生成M3U MP3流媒体列表文件 (196)四、利用DM500在电脑中的播放mp3流媒体列表文件 (198)五、在DM500中直接播放mp3流媒体列表 (198)六、注意事项 (198)七、使用DM500播放Mp3流媒体策略 (198)第十五章：查看卫星电视及广播的码流 (199)一、背景 (199)二、下载Bitrat viewer插件 (199)三、看码流插件的实际应用 (200)四、建立看码流的快捷方式 (201)第十六章：在电脑上播放DM500电视节目 (202)一、安装.Link.Multicast.v2.5软件 (202)二、安装MPEG-2.Video.Decoder.v1.5 (203)三、实现破解 (205)四、运行软件收看DM500中的电视节目 (205)第十七章 DM500实现天气预报功能 (206)第一节安装天气预报插件 (206)一、背景 (206)二、下载天气预报插件手动安装包 (206)三、手动安装包的安装 (206)第二节使用天气预报功能 (206)一、天气预报快捷方式的设置 (206)二、天气预报的查询 (207)三、设置默认城市天气预报 (208)四、需要注意的问题 (208)第十八章：常见问题的解决与使用技巧 (208)一、Dm500问题及故障判断的两个基本方法 (209)二常见问题分析 (209)附录 DM500系列软件下载列表 (212)Img： (212)刷机、备份及恢复软件： (212)播放软件： (213)台标编辑软件 (213)文件上传软件 (213)天气预报插件 (213)中文皮肤插件 (213)后记 (213)序言为什么要写此教程DM500是被卫星烧友们普遍认可的发烧型卫星接收机。

DM500操作说明

DM500操作说明

DM500操作说明2007-12-09 17:07:25 作者：来源：网络浏览次数：876 文字大小：【大】【中】【小】关键字：DM500说明书接收机使用方法一、升级中文软件1、连接好刷410系列机的9针COM口交叉线（2、3交叉，双头母口线），一头接电脑COM1口，一头连接DM500S机。

2、打开DreamUP刷机软件，去掉使用网络连接的打勾，点击Connect(连接），然后插上DM500S机电源，就可看到连接进程。

注意不可先开DM500S电源，否则无法刷机。

3、点击Flash，调入硬盘上保存的DM500S IMG文件，开始刷接收机系统。

4、刷好后退出软件,断电重启DM500机到电视接收画面。

二、DM500简单安装newcamd（支持正卡和共享）插件教程注意这个教程是安装完中文版img以后的操作：1、首先是网络设置：连接好网线：按menu进入菜单--左右选找到设置选项--ok进去后选高级设置--ok后选通讯/网络设置第1行：ip地址（自己根据路由分配我的是192.168.1.105）注意：DHCP 要把钩去掉才可以修改哦第2行：子网掩码一般不改255.255.255.0第3行：lan 一般不改第4行：dnsn比较关键写本地的dns第5行：网关（我的是192.168.1.1根据路由不同而不同）绿键保存，exit exit exit退出。

以上网络设置完成2、下载安装插件：全部退出按兰色键进入BLUE PANEL菜单---选2 ADDONS--ok进入下栽并安装选项（网络正常的话几秒种进入download菜单--选cam-ok进入上下键选newcomdv6.10b-complete--ok下载能看到进度条完成后出现安装提示--按绿键安装--安装完成后退出cam,选cam-config--ok进入选newcamd-splder v6.0x DB500(Canal digial)-ok下载--进度结束绿键安装。

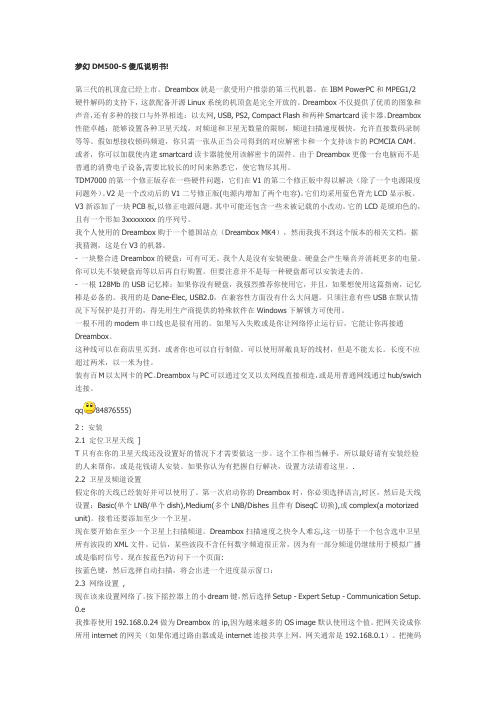

梦幻DM500-S傻瓜说明书!

梦幻DM500-S傻瓜说明书!

梦幻DM500-S傻瓜说明书!第三代的机顶盒已经上市。

Dreambox就是一款受用户推崇的第三代机器。

在IBM PowerPC和MPEG1/2硬件解码的支持下，这款配备开源Linux系统的机顶盒是完全开放的。

Dreambox不仅提供了优质的图象和声音，还有多种的接口与外界相连：以太网, USB, PS2, Compact Flash和两种Smartcard读卡器。

Dreambox 性能卓越：能够设置各种卫星天线，对频道和卫星无数量的限制，频道扫描速度极快，允许直接数码录制等等。

假如想接收锁码频道，你只需一张从正当公司得到的对应解密卡和一个支持该卡的PCMCIA CAM。

或者，你可以加载使内建smartcard读卡器能使用该解密卡的固件。

由于Dreambox更像一台电脑而不是普通的消费电子设备,需要比较长的时间来熟悉它，使它物尽其用。

TDM7000的第一个修正版存在一些硬件问题，它们在V1的第二个修正版中得以解决（除了一个电源限度问题外）。

V2是一个改动后的V1二号修正版(电源内增加了两个电容)。

它们均采用蓝色背光LCD显示板。

V3新添加了一块PCB板,以修正电源问题。

其中可能还包含一些未被记载的小改动。

它的LCD是琥珀色的，且有一个形如3xxxxxxxx的序列号。

我个人使用的Dreambox购于一个德国站点（Dreambox MK4），然而我找不到这个版本的相关文档。

据我猜测，这是台V3的机器。

- 一块整合进Dreambox的硬盘：可有可无。

我个人是没有安装硬盘。

硬盘会产生噪音并消耗更多的电量。

你可以先不装硬盘而等以后再自行购置。

但要注意并不是每一种硬盘都可以安装进去的。

- 一根128Mb的USB记忆棒：如果你没有硬盘，我强烈推荐你使用它，并且，如果想使用这篇指南，记忆棒是必备的。

我用的是Dane-Elec, USB2.0，在兼容性方面没有什么大问题。

只须注意有些USB在默认情况下写保护是打开的，得先用生产商提供的特殊软件在Windows下解锁方可使用。

dreambox说明书

dreambox说明书
遥控器按键
由于接收机面板简洁，所有的功能按键都在遥控器，下图是按键名称
换台
当然可以用数字键和频道加频道减键来换台，但是机器内节目太多，很难快速找到自己要看的频道，所以您现在需要按“ok”键，进入频道列表
然后红键绿键黄键蓝键分别对应所以频道卫星分类提供商分类和自定义组，配合左右键翻页和上下键很快找到要看的频道
与电视机和网络的连接
机顶盒打开包装后要进行线路连接作业，机顶盒需要连接信号线接到卫星天线，用网线连接路由器，AV线连接电视机，如果您的电视机有色差输入端子建议使用欧插转色差线连接，以获得更好的画质(另购)
信号输入AV输出欧插光纤电源网线
开机
所有线路连接以后就可以插电源开机，由于采用linux操作系统，和电脑一样开机需要等待，大约1分钟后会出现画面.遥控器红键为关机键，长期不用要拔掉电源插头。
直接点击相应频道既可以换台，右上角可以控制音量，点击control
在电脑看卫电视节目和录像
首先安装软件，以digital tv link为例，安装完成后点右下角的图标进行如图设置
然后点右下角图标dreambox就可以换台收看
用软件录像，先设置一下保存文件夹，然后点右下角图标点record即开始录，再点record停止，格式可以为mpg或者ts
每小时大约需要1G空间
挂接硬盘
挂接电脑硬盘后可以实现定时录像，通过接收机播放电脑中的影音文件等功能。挂接步骤首先在你的某个硬盘上建立一个目录，名字是任意的，例如/video ,然后共享它。在“网上邻居”你可以看见这个目录：
菜单—设置—高级设置—通讯和网络设置—蓝键，进入挂接页面，如图设置
Host/IP：这里是你电脑的IP地址
自定义组
如何设置开机默认频道

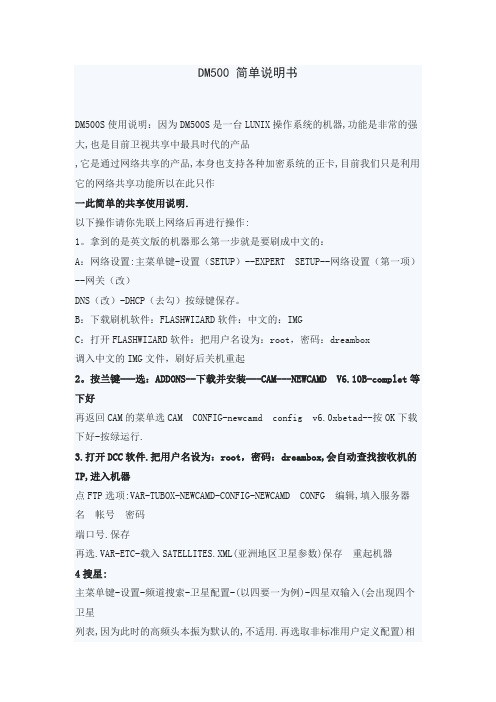

DM500 简单说明书

DM500 简单说明书

DM500 简单说明书DM500S使用说明：因为DM500S是一台LUNIX操作系统的机器,功能是非常的强大,也是目前卫视共享中最具时代的产品,它是通过网络共享的产品,本身也支持各种加密系统的正卡,目前我们只是利用它的网络共享功能所以在此只作一此简单的共享使用说明.以下操作请你先联上网络后再进行操作:1。

拿到的是英文版的机器那么第一步就是要刷成中文的：A：网络设置:主菜单键-设置（SETUP）--EXPERT SETUP--网络设置（第一项）--网关（改）DNS（改）-DHCP（去勾）按绿键保存。

B：下载刷机软件：FLASHWIZARD软件：中文的：IMGC：打开FLASHWIZARD软件：把用户名设为：root，密码：dreambox调入中文的IMG文件，刷好后关机重起2。

按兰键---选：ADDONS--下载并安装---CAM---NEWCAMD V6.10B-complet等下好再返回CAM的菜单选CAM CONFIG-newcamd config v6.0xbetad--按OK下载下好-按绿运行.3.打开DCC软件.把用户名设为：root，密码：dreambox,会自动查找按收机的IP,进入机器点FTP选项:VAR-TUBOX-NEWCAMD-CONFIG-NEWCAMD CONFG 编辑,填入服务器名帐号密码端口号.保存再选.VAR-ETC-载入SATELLITES.XML(亚洲地区卫星参数)保存重起机器4搜星:主菜单键-设置-频道搜索-卫星配置-(以四要一为例)-四星双输入(会出现四个卫星列表,因为此时的高频头本振为默认的,不适用.再选取非标准用户定义配置)相对应的0-3对应四切一的:1-4,选取相应的卫星和输入高频头本振(11300就上下都输入:11300双本振就:09750 10600.转折点不用改.)按绿键保存.手动扫描卫星:选取相应的卫星和输入相应的转发器.FCE选自动(AUTO)后如有信号那么底下的:LOCK.SYNC会自动打上勾.按绿键自动扫下节目.5.收看在选到要收看的节目时(有时会出现没有服务商的字样,那说明是没有信号) 按:兰键.--再在最上面的英文处-选到:NEWCAMD-BETAD 6.10B--再按绿键(这步是把机器连接到服务器上获取卡的数据)这时过几秒钟就可以观看,如不行再重复上说的操作,多连几次,一般一次就行. 6:注意事项:A.本站出售的机器是有设好的,那么只要进入网络设置把你对应的网关和IP地址,DNS改好后保存(主菜单键-设置（SETUP）--EXPERT SETUP--网络设置（第一项）---DHCP（去勾）机器IP,网关（改）DNS（改）按绿键保存).B:再从搜星开始,因为下载和刷机会把里面设好的,服务器/帐号/密码给冲掉,也不要恢复出厂设置这也会把里面的服务器/帐号/密码给冲掉C:另你可以通过FTP进入机器把你的用户名和密码记下以备以后之需(FTP选项:VAR-TUBOX-NEWCAMD-CONFIG-NEWCAMD CONFG 编辑.) D:在切换星时有时会出现黑屏,那是因为换端口时有时会有数据错误,你需要重新起动一下CAM(兰键.--再在最上面的英文处-选到:NEWCAMD-BETAD 6.10B--再按绿键).E:删除节目,在要删的节目上按OK-按主菜单键-删除.欢迎各位的补充。

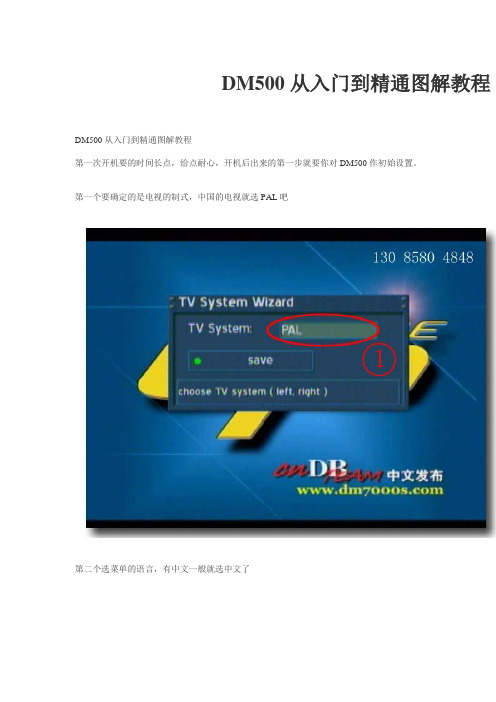

DM500从入门到精通图解教程

DM500从入门到精通图解教程

DM500从入门到精通图解教程DM500从入门到精通图解教程第一次开机要的时间长点，给点耐心，开机后出来的第一步就要你对DM500作初始设置。

第一个要确定的是电视的制式，中国的电视就选PAL吧第二个选菜单的语言，有中文一般就选中文了第三步就是设定你所在的时区第四步就开始设置卫星进去以后，选择非标准那个来设置见第六那里，是选卫星的，单然名字不是很重要，随便选个名字也能收下节目，但为了识别方便，还是选正确的设置高频头方面的参数了。

第八步就是根据你的高频头的参数来设置的，建议打上第九那里那个勾。

第十是4切1端口的设置，第十一那里建议打上勾，有利于切换开关能正常工作。

设置好一个后，保存出来后，就可以接续按“黄色键”增加卫星，4个端口都设置好之后就如下图了。

设置后，选保存后，就出来搜索的窗口你选定要搜索的卫星，接着按“OK键”，如果出来下图14那里的2个勾，那就说明接收机锁定信号了，就可以按后，就可以看到免费的节目了。

当你需要修改卫星转发器参数的时候，从下面的步骤去做。

先按遥控的“MENU”键，然后按“右键”一路找到下图样子的地方，这里是进去设置DM500的入口，按“OK键”进去后，选择“频道搜索”，见图中2那里进去后，选下图3那里“编辑转发器”进去进去后，图中4那里是选择你每个端口对应的卫星的名字，圈5那里是那个卫星上面的参数，错的，你就把他删进来，删除、修改、增加就是圈6那里那3个键来完成的。

到现在为止，你已经能看到精彩的卫星节目了，但DM500的强大功能得依靠网络来完成，插跟网线给他是需要的网络参数设置对才可以连得上网络。

步骤如下：先按遥控的“MENU”键，然后按“右键”一路找到下图样子的地方，这里是进去设置DM500的入口，按“OK键”进来后，选择“高级设置”，按“OK键”选择“通讯/网络设置”，按“OK键”把图中圈4那个勾去掉，你就可以设置DM500的网络参数了设置好图中圈5的参数后，按圈6那里那个按钮，保存退出，你就可以开始让DM500连见网络了。

玩转Dm500接收机之详尽介绍

玩转Dm500接收机之详尽介绍如果说现在卫视圈中还有可发烧、把玩的东西，至少还有两大主题很有意义：一是数字高清卫星电视，另一个是卫星电视共享，前者由于受卫星节目源及接收机成本的限制，尚不可能在短时间内大面积普及，而卫星电视共享则遍地开花，只要网络存在，只要能接收到卫星电视，就会有它生存的市场。

而在这一领域中，现在最火热的莫过于玩DREAM BOX DM500-S数字机了。

其实DREAM BOXDM500-S早已有之，由于价格居高不下，则很少有人问津，只是作为极少数发烧友手中的玩物。

梦幻多媒体电视公司，是DREAMBOX（梦幻盒子）系列机器的制造商，我们常见的型号有DM7000S、7025S、8000S等，其实同型号间它们只是一个系列化产品，后缀-S为卫星数字电视所用，-C用有线数字电视，而-T则是地面数字电视专用机。

DM500S在硬件上可以看作是DM7000S的简化版本，减少了后面板的输入输出接口数量，去掉了CI模块部分、前面板的显示部分，将电源外置，省去了机内硬盘接口，所有这些都使得dm500S的体积大大缩小，但在功能上却一点也没有含糊，操作上更加人性化，功能更加强大。

DM-500S数字机体积上是非常小巧的，外观尺寸仅为195㎜×130㎜×40㎜，如此小巧的体积，为何功能如此强大，受到众多卫视发烧友的追棒，以至成为现在最热门的机器呢？我们不妨先看一下官司方网站给出的此机简介：本机采用250MHz IBN PowerPC处理器（350Mips）、Linux操作系统，拥有1个读卡器，MPEG2硬解压、DVB-S、V.24/RS232接口、100Mbit双向以太网接口、2LED指示、无限多的电视/广播频道列表、频道转换时间小于1秒、全自动服务扫描、EPG（电子节目指南）、支持DisEqc、多语言菜单、数字码流输出的SPDI/F接口（AC-3/DTS）、1个受软件控制的Scart区插输出。

DM500S使用教程(新手必读)全中文版

DM500S使用教程（新手必读）全中文版本教程适合初学者使用你是老鸟就别看了！！前提是你机子已经是中文的IMG了。

先熟悉遥控。

先安装好你的天线，在安装好你的dm500S,打开电视和dm500S首先是选择电视制视。

在用网线连接到你的路由器上。

选择上面的，自动识别。

下面的语言选择然后时区设置：然后出现卫星定义设置的时候退出去。

按遥控上的蓝色按键出现移动频道加减,或直接按数字键5到快速按键设置后按OK，出现：移动频道加减到高级设置上：按OK按键后就可以了！！！现在按EXIT按键退出。

在按黄色按键就到了高级设置里面了！！！直接按Ok到通讯网络设置IP：按绿色按键保存，自动回到高级设置界面。

后按EXIT退出。

在按MENU按键，直接按数字键6或按音量加减按键到设置，按OK按键到：移动频道加减按键到频道搜索：按OK按键到卫星配置里面，移动频道加减按键到如图上的单个卫星上然后按OK按键我的是4切一的选择“四星双输入DiSEqC A/B”后出现：然后按OK移动频道加减按键到：然后按OK按键出现然后先按频道加减，在按音量加减按键到“位置/卫星”然后按OK按键出现卫星，我选的是122：然后按OK按键出现如下：在移动音量加减到“LNB0”按OK按键出现：按上下按键到“LOF/L”这个是底本镇的意思：输入你的本振频率我的122底本镇就是9750,那么就不用设置了。

按上下到“LOF/H”这个就是高本振频率，122的要设置成为10750如下：然后按蓝色按键进如：这里定义了你的DiSEqC模式，这个就1。

0的就可以了！！不要改！！机轴的是1.2的，我没有，我也不知道怎么设置DiDEqC参数这里是指你的4切一的接口如下：A/A就是4切一的1口。

A/B是2口。

B/A是3口。

B/B是4口。

默认的是LNB0对应1口LN B2对2口,但是可以在这里改的。

不一定要按顺序来的。

好了接的就是1口就不需要改了，然后按绿色保存！！你在选择4星双输入的时候都给你排好了的，其实可以不用进来的，但是还是给大家说下。

DM500S操作详解

DM500S操作详解DREAM BOX DM500-S早已有之，由于价格居高不下，则很少有人问津，只是作为极少数发烧友手中的玩物。

梦幻多媒体电视公司，是DREAM BOX（梦幻盒子）系列机器的制造商，我们常见的型号有DM7000S、7025S、8000S等，其实同型号间它们只是一个系列化产品，后缀-S为卫星数字电视所用，-C用于有线数字电视，而-T则是地面数字电视专用机。

题头图是DM7000S与DM500S放在一起的照片，上面是DM500S，下面的机器就是大名鼎鼎的DM7000S。

DM500S在硬件上可以看作是DM7000S的简化版本，减少了后面板的输入输出接口数量，去掉了CI模块部分、前面板的显示部分，将电源外置，省去了机内硬盘接口，所有这些都使得DM500S的体积大大缩小，但在功能上却一点也没有含糊，操作上更加人性化，功能更加强大。

DM500S数字机体积上是非常小巧的，外观尺寸仅为195 mm×130 mm×40mm，如果说你对这个数字还不是那么敏感，图1也许便能说明问题。

四种最常见的数字机叠放在一起比较，就更容易看出来了：最下面的一台是大家熟悉的航科410，它上面的是X910机器（与航科410的操作界面完全相同，其实就是430的机芯，788X机器的外壳的组合体），也就是最常见的788X系列机器的外壳，再上面的就是我们要介绍的DM500S，当然还有最小的，那就是最上面的那台HE-986微型数字接收机了。

图2是从另一个侧面反应了这台机器的大小，DM500S比航科410的一半还要小，而金宝HE-986就更小了。

如此小巧的体积，为何功能如此强大，受到众多卫视发烧友的追捧，以至成为现在最热门的机器呢？我们不妨先看一下官方网站给出的此机简介：本机采用250MHz IBM PowerPC 处理器（350 Mips）、Linux操作系统，拥有1个读卡器，MPEG2硬解压、DVB-S、V.24/RS232接口、100Mbit双向以太网接口、2LED指示、无限多的电视/广播频道列表、频道转换时间小于1秒、全自动服务扫描、EPG（电子节目指南）、支持DiSEqC、多语言菜单、数字码流输出的SPDI/F接口（AC-3/DTS）、1个受软件控制的Scart欧插输出。

DM500设置说明

DM500频道搜索图解
（一）按遥控MENU--进入设置界面
（二）频道搜索
（三）卫星配置
（四）进入单个卫星设置界面--如果是多星就得设置4切1 （五）选择4星双输入
（六）再进入4星双输入界面
（七）选择非标准用户定义配置
（八）设置好4切1--然后进入LNB 设置本振
（九）默认是双本振、我们把他改成自己高频头的本振频率
（十）勾选增加电压--点保存退出
（十一）点保存退出
（十二）接下来我们来搜索频道、手动搜索比较慢但是可以搜指定频道
（十三）进入手动搜索界面、更改卫星、频率、极化、符码率、FEC选自动AUTO就可以了--点击开始扫描
（十四）已经扫描出频道
（十五）如果想继续扫描新的节目就选择--是——不扫描就选--否--
DM500的网络设置步骤图解
首先按遥控的NENU键来打开DM500主菜单，然后按下图步骤设置。

DNS选你本地宽带服务商的，如果你不知道就跟GATEWAY一样好了
DM500下载CCCAM插件教程图解
首先按遥控的NENU键来打开DM500主菜单，然后按下步骤图设置。

用DCC软件上传DM共享帐号配置图解！
（一）
（二）
（三）
（四）
（五）
（六）
（七）
（八）
（九）
（十）
（十一）
多星设置～图文说明
天峰 QQ:454452699天天看卫视精彩每一天卫星电视资讯网站 dm500 梦幻机共享。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MUTE-钮
按下 MUTE-钮会静音。一个画着叉的扬声器图案会显示在电视屏幕上。再次按下或者按音 量+/-重新开启声音。
Arrow-left-钮
Arrow-right-钮
这些按钮可以跳回或者前进播放列表。播放列表包含了最近被选择的服务。
如果打开了一个服务列表，你可以跳到开始或者最后或者下一个标志的服务。 INFO-钮
- 不要让任何金属物体掉入插槽或者通风孔中。 - 请注意，只有一个方法可以完全使 Dreambox 完全不带电，就是将电源插头拔掉
警告! 任何修改和改变 Dreambox 将导致失去厂家保证。 我们建议由你当地的经销商来安装硬盘，无经验人员安装硬盘将导致失去保证
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
14. 打开或者关掉 Dreambox 用 Standby-钮打开或者关掉 Dreambox。是 Dreambox 进入待机模式即可以按遥控器上的 Standby-钮，也可以按 Dreambox 上的 Standby 钮
按住遥控器上 Standby-钮三秒屏幕上会显示关机/待机菜单。 这个是关机/待机菜单，选择到需要的操作 并按下 OK-钮确定 Reboot now: 重新启动 Dreambox Goto standby: Dreambox 进入待机模式 Set sleeptimer: 你可以在睡眠定时里看到这 个说明
6. 关机
- 如果你的 Dreambox 长时间不使用，请拔下电源。 - 在暴风雨天气，也必须将插头从电源插座中拔出。
7.附加安全须知
-连接（或断开）LNB: 在你连接或断开 LNB 之前，请将 Dreambox 关掉
- 连接到电视机: 在将 Dreambox 连接或断开到电视机之前请将 Dreambox 关掉。
Volume-down-钮 按下 Volume-down-钮增加音量，如果是在菜单或者服务列表状态，是移动光标往左走。
AUDIO-钮 这个按钮用来选择节目中不同的音轨。不同的音轨在信息条中用黄点标识出来。
EXIT-钮
从所有的菜单和服务列表中退出。 TEXT-钮
TEXT-Button 激活 Teletext (TuxTቤተ መጻሕፍቲ ባይዱt)模式。如果你在电视台列表中，按这个按钮直接进入文 件管理模式。
欧插
电源
3. 前面板说明
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
3.1 智能卡读卡器
插入你的梦幻智能卡，金属面位置朝下和向前的进入智能卡读卡器。 梦幻卡是 梦幻多媒体公司的注册商标。
3.2 待机灯 如果 Dreambox 进入待机状态，待机灯亮起红色。开机后，灯会变成绿色。
3.3 遥控灯 当 DM 接收到遥控信号时，遥控灯就会亮起。
2．外观 前面板
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
智能卡读卡器
后面板 DM 500-C/T 天线输出
串行口
待机灯 遥控灯 开关
音频输出 （数字） 网口
天线输入 视频输出
音频输出 模拟
欧插
电源
后面板 DM 500-S LNB 出
串行口
音频输出 （数字） 网口
LNB 入 视频输出 音频输出 模拟
Channel-up-钮 按 Channel-up-钮在你选择的服务列表里到下一个台。如果在菜单或者服务列表显示的时候， 是移动光标上升。
Channel-down-钮 按 Channel-up-钮在你选择的服务列表里到上一个台。如果在菜单或者服务列表显示的时候， 是移动光标下降。
Volume-up-钮 按下 Volume-up-钮增加音量，如果是在菜单或者服务列表状态，是移动光标往右走。
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
Dreambox DM 500-S/C/T
用户手册
DVB 免费/加密数字卫星接收机 通讯端口
智能卡读卡器 LINUX 操作系统
1．目录
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
备注：Dreambox DM 500 符合欧洲的全部 CE 标准 版本: November 2005. 软件号: Release 1.09 内容变化不再通知
- 清洁: 清洁外表之前请拔下电源插头。使用细湿布擦拭，不要使用任何清洁剂。
- Dreambox 只能使用合适的插座，不能使用超负荷的插座。
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书 8. 废弃须知 Dreambox 的包装物是由可再生的物质组成，请尽可能循环使用。
在产品或它的包装上的这一个符号表示这一种产品不能与你的其他家庭的废物一起处理。 相反，到一个被指定针对废弃电子垃圾和电子仪器再循环的收集点上来废弃你的设备是你的 职责。 在处理的时候分类收集和再循环你的废弃仪器将会帮助保护大自然的资源而且确定 它再循环时已经可以保护人类的健康和环境。 你如果你想了解关于再循环减少你的废弃仪器较多的资讯,请连络你的地方城市办公室，你 的家庭废弃的处理服务或你购买了产品的商店。 请注意，使用过的电池和电气废物是不能和一般的家庭垃圾一起被废弃。
3.4 待机开关
这个按钮用来切换开机和待机状态。
4. 后面板说明
4.1 天线输入(DM 500-C/T)
把天线电缆接到这里。
4.2 天线输出(DM 500-C/T)
可将电视机或者 VCR 接到这里
4.3 LNB 输入 (DM 500-S)
从 LNB 过来的同轴电缆接到这里
4.4 LNB 输出 (DM 500-S)
- 如果发现电源插头或者电缆有任何的损坏，请立即从电源插座上拔下电源插头。
- 如果机器暴露在水气之中，请立即从电源插座上拔下电源插头。
- 如果发现机器外壳有严重的损坏，请立即从电源插座上拔下电源插头。
- 不要将 Dreambox 暴露在阳光，闪电和雨中。 - 接地:
LNB 电缆必须接地，接地系统必须符合 SABS 061 标准。
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
当你在 TV 或者 RADIO 模式，如果屏幕上没显示 OSD 菜单，按下 INFO-钮会显示信息条， 再按一下信息条依然显示而且会增加当前的台的 EPG 信息。
OK-钮 按下 OK-钮来确认选择或者服务列表导航。如果屏幕上没显示 OSD 菜单，当你按下 OK-钮 的时候，服务列表会显示出来。
- 请注意视频模式适合厂家设置 CVBS（FBAS）。
11. 遥控器
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
静音键
数字键
左箭头键 INFO 键 OK 键 音量减 音频键 频道减 TEXT 键 电视键
待机键
右箭头键 频道加 菜单键 音量加 退出键 帮助键 收音机键 操作键
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
10. 安装
- 将 2 节 AA 电池(1.5V)放入遥控器中，注意电池正负级。
- 使用 Dreambox 前，请仔细阅读安全须知。
- 使用同轴电缆将 LNB 或天线连接到 Dreambox 的 LNB 端子或天线端子。
- 将 Dreambox 连接到电视机上。
- 将电源适配器插到电源上。
- 如果你使用带开关的电源插座，在关掉开关之前要将 Dreambox 处于深度待机状态。 - 如果你第一次打开 Dreambox，你会看到配置向导。配置向导会指导你第一次的安装。配 置向导会问你电视制式，地区设置和你使用的语言，请按照屏幕上的知道操作。
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
9. 包装内容
请仔细检查包装箱内包含:
- 1 台 Dreambox DM 500 - 1 个电源适配器 - 1 根电源线 - 1 个遥控器 - 2 节电池(1,5V Micro / AAA / LR6) - 1 本用户手册 (最新的版本可通过 获得)
在菜单和频道列表导航 中使用下面的按钮： Channel-up=上 Channel-down=下 Volume down=左 Volume up=右
如果你想进入菜单按 OK-钮
导航键
.
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
13. 遥控钮
MENU-Button 如果你在 TV 或者 RIDIO 模式，按下这个按钮会把你带到 OSD 主菜单。 这个 OSD 主菜单有下面的选项：
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
梦幻传媒.DREAMBOX DM500-S/C/T 中文说明书
TV-钮 TV-Button 激活电视模式
RADIO-钮 RADIO-Button 激活电台模式
HELP-钮 HELP-Button 激活帮助菜单
Options-钮 所有显示为 4 种颜色的点或者方块的操作都可以按相应的操作按钮，根据你当前所处的菜单 位置不同，功能也不同。
4.7 串行口 (RS232C, Sub-D, 9-pin) 串行口用来升级操作系统，请使用串行空 Modem 电缆连接。 4.8 电视插 连接 Dreambox 和英式电视机的电缆插口。 4.9 音频输出- 数字 (Toslink) 你可以使用一根光纤通过这个光线口来连接 Dm 和高保真音响或 DSP，该端口也输出 AC3 信号。 4.10 电源接口 将随机带来的电源插在插座上，将 DC 插头插在这里。注意电源只能使用 230V/50Hz。 4.11 网络接口 (Ethernet 10/100Mbit, RJ45) 这个通讯端口是个以太网口，用来使用 HTTP，FTP，NFS，Telnet 和 samba 与你的 Dreambox 通讯。这个端口也可以用来升级 Dreambox 的操作系统，使用普通网线连到以太网上。
