ccd电路原理

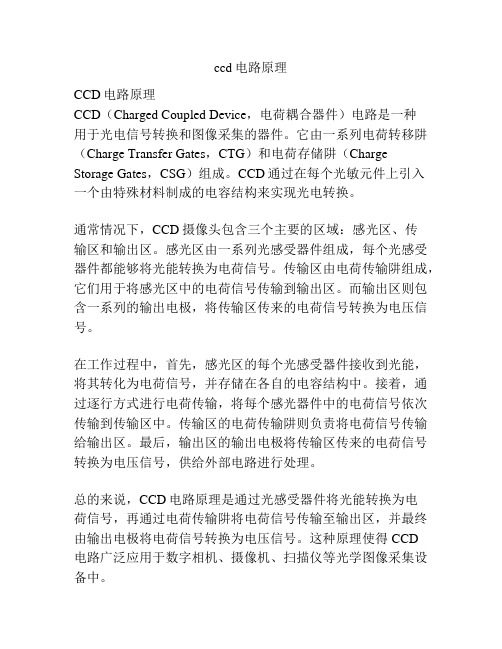

CCD电路原理
CCD（Charged Coupled Device，电荷耦合器件）电路是一种
用于光电信号转换和图像采集的器件。
它由一系列电荷转移阱（Charge Transfer Gates，CTG）和电荷存储阱（Charge Storage Gates，CSG）组成。
CCD通过在每个光敏元件上引入
一个由特殊材料制成的电容结构来实现光电转换。
通常情况下，CCD摄像头包含三个主要的区域：感光区、传
输区和输出区。
感光区由一系列光感受器件组成，每个光感受器件都能够将光能转换为电荷信号。
传输区由电荷传输阱组成，它们用于将感光区中的电荷信号传输到输出区。
而输出区则包含一系列的输出电极，将传输区传来的电荷信号转换为电压信号。
在工作过程中，首先，感光区的每个光感受器件接收到光能，将其转化为电荷信号，并存储在各自的电容结构中。
接着，通过逐行方式进行电荷传输，将每个感光器件中的电荷信号依次传输到传输区中。
传输区的电荷传输阱则负责将电荷信号传输给输出区。
最后，输出区的输出电极将传输区传来的电荷信号转换为电压信号，供给外部电路进行处理。
总的来说，CCD电路原理是通过光感受器件将光能转换为电
荷信号，再通过电荷传输阱将电荷信号传输至输出区，并最终由输出电极将电荷信号转换为电压信号。
这种原理使得CCD
电路广泛应用于数字相机、摄像机、扫描仪等光学图像采集设备中。
增强电荷耦合器件1. 介绍电荷耦合器件（Charge-Coupled Device，简称CCD）是一种能够在集成电路上实现信号传输和处理的重要器件。
它以其高灵敏度、低噪声和宽动态范围等优势，广泛应用于图像传感、光谱分析、高速通信等领域。
然而，随着科技的发展和应用需求的增加，对于CCD的性能要求也越来越高。
因此，研究人员不断努力地改进和增强电荷耦合器件，以满足各种需求。
2. 增强CCD传感器灵敏度的方法2.1 背面照射结构传统的CCD器件采用前面照射结构，即光信号需要穿过传感器表面的金属线路和光屏蔽层才能到达像元区域。
这会导致一定程度上的光信号损失和噪声引入。
为了增强CCD传感器的灵敏度，背面照射结构被提出。
该结构将光信号从背面照射到传感器上，避免了金属线路和光屏蔽层的影响，从而提高了传感器的灵敏度。
2.2 光学增强层光学增强层是一种在CCD像元上的添加层，能够增强光的吸收和反射效果，从而提高传感器的灵敏度。
这种层通常由一种高折射率材料或纳米结构组成，可以有效地控制光的传播和吸收路径，提高光利用率。
2.3 低噪声材料噪声是影响CCD传感器灵敏度的重要因素之一。
为了减少噪声对信号的影响，研究人员正在寻找和研发一些低噪声材料。
这些材料具有较低的电子噪声和热噪声，可以提高传感器的信噪比，从而增强传感器的灵敏度。
3. 提高CCD传感器动态范围的方法3.1 多线性CCD结构多线性CCD结构是一种能够提高传感器动态范围的方法。
传统的CCD结构只有一条输出线，限制了信号的动态范围。
而多线性CCD结构可以拥有多条输出线，每条输出线对应一个不同增益的放大器，从而实现不同动态范围的信号读出，提高了传感器的动态范围。
3.2 增益控制技术增益控制技术是一种能够提高传感器动态范围的重要方法。
通过调节传感器的增益，可以根据信号的强弱自适应地改变增益大小，从而保证不同强度的信号都能够被准确地捕捉到，并避免信号过载或动态范围不足的问题。
ccd 工艺CCD工艺是一种非常重要的半导体制造工艺，它是制造数字相机、摄像机、扫描仪等电子产品的关键技术之一。
CCD是英文Charge-Coupled Device的缩写，中文翻译为电荷耦合器件，它是一种能够将光信号转换成电信号的器件。
CCD工艺的制造过程非常复杂，需要经过多个步骤才能完成。
首先，需要在硅片上制造出一层光敏材料，这一步叫做光刻。
然后，需要在光敏材料上制造出一系列微小的结构，这些结构可以将光信号转换成电信号。
这一步叫做蚀刻。
接下来，需要在硅片上制造出一系列电极，这些电极可以将电信号传输到其他电子元件中。
这一步叫做金属沉积。
最后，需要将硅片切割成小块，然后将这些小块组装成电子产品。
CCD工艺的制造过程非常复杂，需要使用大量的设备和材料。
其中，最重要的设备是光刻机、蚀刻机、金属沉积机和切割机。
这些设备都非常昂贵，需要大量的资金投入。
此外，CCD工艺还需要使用一些特殊的材料，如光刻胶、蚀刻液和金属膜等。
这些材料也非常昂贵，需要从国外进口。
CCD工艺的应用非常广泛，它可以用于制造数字相机、摄像机、扫描仪等电子产品。
这些产品在现代社会中非常普及，它们可以帮助人们记录生活、工作和学习中的重要时刻。
此外，CCD工艺还可以用于制造一些高科技产品，如太阳能电池板、半导体激光器等。
这些产品在未来的发展中将会发挥越来越重要的作用。
CCD工艺是一种非常重要的半导体制造工艺，它可以用于制造数字相机、摄像机、扫描仪等电子产品。
虽然CCD工艺的制造过程非常复杂，但是它的应用前景非常广阔，将会在未来的发展中发挥越来越重要的作用。
CCDCCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
CMOSCMOS全称为Complementary Metal-Oxide Semiconductor，中文翻译为互补性氧化金属半导体。
CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
CCTVCCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上。
video视频，于目前的电视模式（ PAL 彩色制式， CCIR 黑白制式 625 行， 2:1 隔行扫描），所需的大约为 6MHz 或更高带宽的基带信号。
video detecting视频探测，用光电成像技术（从近红外到可见光谱范围内）对目标进行感知并生成视频图象信号的一种探测手段。
video monitoring视频监控，用视频探测手段对目标进行监视、控制和信息记录。
video transmitting视频传输，用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备。
本系统中通常包括视频图像信号从前端摄像机到视频主机设备，从视频主机到显示终端，从视频主机到分控，从视频光发射机到视频光接收机等。
video controller /switcher视频主机，常指视频控制主机，它是视频系统作控制的核心设备，通常可以完成对图象的切换、云台和镜头的控制等。
video check to alarm报警图像复核，报警事件发生时，视频监控系统能够自动实时调用与报警区域相关的图像，以便对现场状态进行观察复核。
CCD工作原理CCD（Charge-Coupled Device）是一种常用于图象传感器和数字摄像机中的电荷耦合器件。
它能够将光信号转换为电荷信号，并通过电荷传输的方式将信号逐行读出，最终形成数字图象。
CCD工作原理主要包括光电转换、电荷传输和读出三个过程。
1. 光电转换：CCD芯片上的每一个像素单元都包含一个光敏区域，当光照射到光敏区域时，光子的能量会激发出电子。
光敏区域中的电子数量与光的强度成正比。
2. 电荷传输：CCD芯片上的每一个像素单元都有一个储存区和一个传输区。
光电转换后的电子会被储存在储存区中。
传输区通过改变电场的方式，将储存区的电子逐行传输到输出端。
3. 读出：当所有行的电荷都传输到输出端后，CCD芯片的输出端会连接到模数转换器，将电荷信号转换为数字信号。
模数转换器会根据电荷的大小将其转换为相应的数字值，形成最终的数字图象。
CCD工作原理的关键在于电荷的传输。
传输区的改变电场可以控制电子的传输速度和方向，从而实现逐行读出的过程。
由于CCD芯片上的像素单元非常密集，所以需要精确控制电场的强度和形状，以确保电子能够准确地传输到输出端。
CCD工作原理的优点是具有高灵敏度、低噪声和高动态范围等特点，使其在图象传感器和数字摄像机中得到广泛应用。
然而，CCD芯片创造工艺复杂，成本较高，并且存在像素间串扰和暗电流等问题，因此在一些特定应用场景下，CMOS（Complementary Metal-Oxide-Semiconductor）图象传感器逐渐取代了CCD。
CMOS图象传感器具有低功耗、集成度高和成本低等优势，但在低光条件下的图象质量和噪声控制方面还有待提高。
总结：CCD工作原理是通过光电转换、电荷传输和读出三个过程，将光信号转换为电荷信号，并最终形成数字图象。
它具有高灵敏度、低噪声和高动态范围等优点，广泛应用于图象传感器和数字摄像机中。
然而，随着CMOS图象传感器的发展，CCD逐渐被取代，CMOS图象传感器具有低功耗、集成度高和成本低等优势。
ccd传感器的工作原理
CCD传感器是一种电荷耦合器件（Charge-Coupled Device），其工作原理是基于电荷积累和移位的原理。
下面将具体介绍CCD传感器的工作原理。
1. 光电转换：CCD传感器的表面覆盖着一个光敏元件阵列，
也就是一个大型的光电二极管阵列。
当光线照射到这个阵列上时，光子会激发阵列中的光电二极管产生电荷。
2. 电荷转移：CCD传感器中的每一个像素都由多个电荷转移
器件组成，其中最重要的是垂直传输器件和水平传输器件。
当光电二极管中的电荷被激发后，通过垂直传输器件，电荷会被快速地传输到垂直传输寄存器中。
然后，通过水平传输器件，电荷会依次传输到图像存储区域。
3. 信号放大和采样：在图像存储区域中，电荷会被放大和采样。
放大是为了增强电荷的弱信号，使得它能够被检测和分析。
采样则是通过模拟到数字转换器（ADC）将电荷转化为对应的
数字信号。
4. 数据读取和输出：经过放大和采样后，数字信号会被读取并输出。
通常，CCD传感器会以行读取的方式进行，即逐行地
读取图像数据。
读取过程中，水平传输器件会将电荷从图像存储区域传输到输出寄存器，然后输出到外部的数字处理器或存储器。
需要注意的是，CCD传感器的工作原理是基于电荷的传输和
转换，它可以高效地捕捉到光信号并将其转化为数字信号，从而实现图像的获取和处理。
增强电荷耦合器件增强电荷耦合器件是一种用于传递电荷信号的重要器件，它在电子领域中具有广泛的应用。
本文将从定义、原理、结构和应用等方面对增强电荷耦合器件进行详细介绍。
一、定义增强电荷耦合器件是一种用于电荷传输的器件，它能够在不同电路之间传递电荷信号。
在现代电子技术中，电荷耦合器件被广泛应用于各种电路中，如存储器、通信系统和传感器等。
二、原理增强电荷耦合器件的工作原理基于电场效应，利用电场控制电荷的传输。
它由一个输入端和一个输出端组成，通过电场的作用，将输入端的电荷转移到输出端。
当输入端施加电压时，电荷被吸引并沿着特定路径传输，最终到达输出端。
这种电荷传输的过程可以实现信号的传递和放大。
三、结构增强电荷耦合器件的结构主要包括输入端、输出端和控制电极。
输入端和输出端分别连接到不同的电路，而控制电极用于控制电场的分布。
通常，增强电荷耦合器件采用半导体材料制造，如硅或硅化物。
其结构可以分为平面结构和垂直结构两种。
平面结构的增强电荷耦合器件常用于集成电路中，而垂直结构的增强电荷耦合器件通常用于高频电路和光电子器件中。
四、应用增强电荷耦合器件在电子领域中具有广泛的应用。
首先，它可以用于存储器中的数据传输和存储。
通过控制电荷的传输，可以实现数据的读取和写入。
其次，增强电荷耦合器件还可以用于通信系统中的信号传输。
通过将电荷从一个电路传递到另一个电路，可以实现信号的传递和放大。
此外，增强电荷耦合器件还可以用于传感器中，用于检测和测量各种物理量，如温度、压力和光强等。
总结起来，增强电荷耦合器件是一种用于传递电荷信号的重要器件。
它的工作原理基于电场效应，通过控制电场的分布来实现电荷的传输。
增强电荷耦合器件的结构主要包括输入端、输出端和控制电极，其应用广泛，包括存储器、通信系统和传感器等领域。
随着电子技术的不断发展，增强电荷耦合器件在各个领域中的应用将会越来越广泛。
电荷耦合器件(CCD)是一种新型光电转换器件,它能存储由光产生的信号电荷。
当对它施加特定时序的脉冲时,其存储的信号电荷便可在CCD内作定向传输而实现自扫描。
它主要由光敏单元、输入结构和输出结构等组成。
它具有光电转换、信息存贮和延时等功能，而且集成度高、功耗小，已经在摄像、信号处理和存贮3大领域中得到广泛的应用，尤其是在图像传感器应用方面取得令人瞩目的发展。
CCD有面阵和线阵之分，面阵是把CCD像素排成1个平面的器件；而线阵是把CCD像素排成1直线的器件。
由于在军事领域主要用的是面阵CCD，因此这里主要介绍面阵CCD。
CCD的结构和工作原理
1CCD的种类
面阵CCD的结构一般有3种。
第一种是帧转性CCD。
它由上、下两部分组成，上半部分是集中了像素的光敏区域，下半部分是被遮光而集中垂直寄存器的存储区域。
其优点是结构较简单并容易增加像素数，缺点是CCD尺寸较大，易产生垂直拖影。
第二种是行间转移性CCD。
它是目前CCD的主流产品，它们是像素群和垂直寄存器在同一平面上，其特点是在1个单片上，价格低，并容易获得良好的摄影特性。
第三种是帧行间转移性CCD。
它是第一种和第二种的复合型，结构复杂，但能大幅度减少垂直拖影并容易实现可变速电子快门等优点。
2CCD的工作原理
CCD是由许多个光敏像元按一定规律排列组成的。
每个像元就是一个MOS电容器(大多为光敏二极管)，如图1(a)所示，它是在P型Si衬底表面上用氧化的办法生成1层厚度约为1000A～1500A的SiO2,再在SiO2表面蒸镀一金属层(多晶硅)，在衬底和金属电极间加上1个偏置电压，就构成1个MOS电容器。
当有1束光线投射到MOS电容器上时，光子穿过透明电极及氧化层，进入P型Si衬底，衬底中处于价带的电子将吸收光子的能量而跃入导带。
光子进入衬底时产生的电子跃迁形成电子－空穴对，电子－空穴对在外加电场的作用下，分别向电极的两端移动，这就是信号电荷。
这些信号电荷储存在由电极形成的“势阱”中。
如图1(b)所示。
MOS电容器的电荷储存容量可由下式求得：
QS=Ci×VG×A
式中：QS是电荷储存量；
Ci是单位面积氧化层的电容；
VG是外加偏置电压；
A是MOS电容栅的面积。
由此可见，光敏元面积越大，其光电灵敏度越高。
图2示出1个3相驱动工作的CCD中电荷转移的过程。
（a）初始状态；(b)电荷由①电极向②电极转移；(c)电荷在①、②电极下均匀分布；
(d)电荷继续由①电极向②电极转移；(e)电荷完全转移到②电极；(f)3相交叠脉冲。
假设电荷最初存储在电极①(加有10V电压)下面的势阱中，如图2(a)所示，加在CCD所有电极上的电压，通常都要保持在高于某一临界值电压Vth，Vth称为CCD阈值电压，设Vth=2V。
所以每个电极下面都有一定深度的势阱。
显然，电极①下面的势阱最深，如果逐渐将电极②的电压由2V增加到10V，这时，①、②两个电极下面的势阱具有同样的深度，并合并在一起，原先存储在电极①下面的电荷就要在两个电极下面均匀分布，如图2(b)和(c)所示，然后再逐渐将电极下面的电压降到2V，使其势阱深度降低，如图2中(d)和(e)所示，这时电荷全部转移到电极②下面的势阱中，此过程就是电荷从电极①到电极②的转移过程。
如果电极有许多个，可将其电极按照1、4、7…，2、5、8…和3、6、9…的顺序分别连在一起，加上一定时序的驱动脉冲，如图2(f)所示，即可完成电荷从左向右转移的过程。
用3相时钟驱动的CCD称为3相CCD。
信号电荷在外加驱动脉冲的作用下，在CCD移位寄存器中按顺序传送到输出级。
当电荷包进入最后1个势阱( 3下面)中时，复位脉冲 R为正，场效应管T1导通，输出二极管D处于很强的反向偏置下，其结电容CS被充电到1个固定的直流电平VCC上，于是源极跟随器T2的输出电平VOS被复位到1个固定的且略低于VCC的正电平上，此电平称为复位电平。
当 R正脉冲结束后，T1截止，由于T1存在一定的漏电流，漏电流在T1上产生1个小的电压降，使输出电压有1个下跳，其下跳值称为馈通电压。
当 R为正时， 3也处于高电位，信号电荷被转移到 3的势阱中，由于输出栅压 OG是1个比 3低的正电压，因此信号电荷仍被保存在 3的势阱中，但随着 R正脉冲的结束，并变得低于 OG电平时，这时信号电荷进入CS后，立即使输出电位下降，其下降辐度与信号电荷成比例，即信号电荷越多，输出电平VOS下降越大，其下降幅度才是真正的信号电压。
CCD在军事上的应用
1CCD摄像器件在坦克红外夜视瞄准仪中的应用
从其工作原理来说，红外夜视瞄准仪可分为两大类，即主动式和被动式。
由于被动式结构复杂，需要低温致冷，目前很少运用。
因此主要介绍主动式红外夜视瞄准仪。
图3 3相CCD的示意图
主动式红外夜视瞄准仪由红外照明光源、红外摄像机、摄像机控制器、显示器等几部分组成。
其工作原理如图4所示，红外光源发出红外，光经目标反射后被红外摄像机获得，而后经摄像机控制器输出到显示器。
CCD在红外摄像机中的应用，结构原理如图5所示。
目标反射回来的红外线经光学系统会聚至CCD上，产生的信号电流经放大器输出到下1级的摄像机控制器。
图5 红外摄像机的结构
由于CCD具有比传统的对红外敏感摄像件(如Si靶红外视像管、PbO PbS复合靶近红外视像管等)的体积小、重量轻、功耗低、寿命长等优点，所以CCD摄像器件的应用非常广泛。
2CCD在武器装备无损检测中的应用
目前，无损检测是1门比较新的学科，很多技术已经成熟，并且已成功运用于武器装备的检测中。
由于无损检测的运用，大大缩短了武器装备检测的费用，同时缩短了检测时间，使检测工作便于操作。
现在已经在实践中成功运用的X光光电检测系统就是1种比较好的无损检测手段。
它主要用于武器装备的探伤，比如装甲车辆焊接部位的检查，飞机零件、发动机曲轴质量的探视等。
通常，这类检查是采用高压(几百千伏)
产生的硬X射线穿透零件进行拍片观察的。
由于这种强度的X射线对人体危害极大，弊端很大，在实际应用中很不方便。
采用X光光电检测系统对武器装备进行探伤，改变了过去的常规方式，实现了检测工作的流水作业，具有安全、迅速、节约等多种优越性，是一种较为理想的检测方法。
图6示出某基地的X光光电检测系统的原理图。
图6 X光光电检测系统原理图
其工作过程如下：X光穿透被测件投射到X光增强器的阴极上，经过X光增强器变换和增强的可见光图像为CCD所摄取，进一步变成视频信号。
视频信号经采集板采集并处理为数字信号送入计算机系统。
计算机系统将送入的信号数据(含形状、尺寸、均匀性等数据)与原来存储在计算机系统中的数据比较，于是便可检测出误差数值等一系列数据来。
检测的结果不仅可以显示或由外部设备打印记录下来，而且还可将差值数据转换为模拟信号，用以控制传送、分类等伺服机构，自动分检合格与不合格产品，实现检测、分类自动化。
随着半导体技术的迅速发展，CCD图像传感器技术的成熟步伐大大加快。
在军用CCD、空间CCD等高技术的竟争中，美、日一直处于领先地位。
我国的CCD研究虽然起步比较晚，但在某些方面已达到世界领先水平，如彩色CCD摄像机。
今后，CCD图像传感器必然朝着多像元素、高分辨率、微型化的方向发展，其性能的不断提高为军事应用展现了更加光明的前景。
