第五章 电荷耦合器件(CCD)..

ccd电路原理
CCD电路原理
CCD（Charged Coupled Device，电荷耦合器件）电路是一种
用于光电信号转换和图像采集的器件。

它由一系列电荷转移阱（Charge Transfer Gates，CTG）和电荷存储阱（Charge Storage Gates，CSG）组成。

CCD通过在每个光敏元件上引入
一个由特殊材料制成的电容结构来实现光电转换。

通常情况下，CCD摄像头包含三个主要的区域：感光区、传
输区和输出区。

感光区由一系列光感受器件组成，每个光感受器件都能够将光能转换为电荷信号。

传输区由电荷传输阱组成，它们用于将感光区中的电荷信号传输到输出区。

而输出区则包含一系列的输出电极，将传输区传来的电荷信号转换为电压信号。

在工作过程中，首先，感光区的每个光感受器件接收到光能，将其转化为电荷信号，并存储在各自的电容结构中。

接着，通过逐行方式进行电荷传输，将每个感光器件中的电荷信号依次传输到传输区中。

传输区的电荷传输阱则负责将电荷信号传输给输出区。

最后，输出区的输出电极将传输区传来的电荷信号转换为电压信号，供给外部电路进行处理。

总的来说，CCD电路原理是通过光感受器件将光能转换为电
荷信号，再通过电荷传输阱将电荷信号传输至输出区，并最终由输出电极将电荷信号转换为电压信号。

这种原理使得CCD
电路广泛应用于数字相机、摄像机、扫描仪等光学图像采集设备中。

ccd是什么CCD 是电荷耦合器件（Charge-Coupled Device）的缩写。

它是一种使用在图像传感器和高速数据转移领域的技术。

CCD 在图像传感器和摄像机中广泛应用，因为它的可靠性和高质量图像输出。

本文将介绍 CCD 的原理、应用和发展趋势。

一、CCD 的原理CCD 是一种半导体器件，其工作原理基于电荷的轨迹和传输。

CCD 由一系列的电荷传输节点和电极组成。

当光子进入 CCD 的光敏区域时，它会产生电荷。

电荷被控制电极和传输电极捕捉，然后通过电荷耦合和转移来传输到读取电极。

最后，电荷被转换成电压信号并传输到 AD 转换器进行数字化。

CCD 的核心是光敏区域，也称为像素阵列。

每个像素都是一个光敏元件，可以将入射的光子转化为电荷。

这个过程称为光电转换。

光子的能量越高，产生的电荷就越多。

因此，在 CCD 中，每个像素的电荷量可以表示光的强度。

二、CCD 的应用1. 数码相机：CCD 是数码相机中最常用的图像传感器。

它能够捕捉高质量、高分辨率的图像，并提供良好的色彩还原能力。

由于 CCD 能够对光的强度进行准确测量，因此它在摄影领域得到广泛应用。

2. 星空观测：CCD 能够捕捉微弱的星光信号，并转化为可见的图像。

这使得天文学家能够观测到远离地球的星体，研究星体的性质和演化过程。

3. 医学影像：CCD 在医学影像领域发挥着重要作用。

例如，CCD可以用于光学显微镜和内窥镜等设备，捕捉并放大被观察组织的图像。

这对于医生进行疾病诊断和治疗决策至关重要。

4. 太阳能电池板：在太阳能电池板中，CCD 被用作表面缺陷检测工具。

它可以检测表面缺陷，提高太阳能电池板的效率和耐久性。

5. 科学研究：CCD 在科学研究中发挥重要作用。

例如，在光学显微镜和电子显微镜中，CCD 能够捕捉微小的结构和颗粒，并提供高分辨率的图像。

三、CCD 的发展趋势1. 提高分辨率：随着科技的不断进步，对于图像质量的要求也越来越高。

未来的 CCD 将会追求更高的分辨率，以捕捉更多细节和精确的图像。

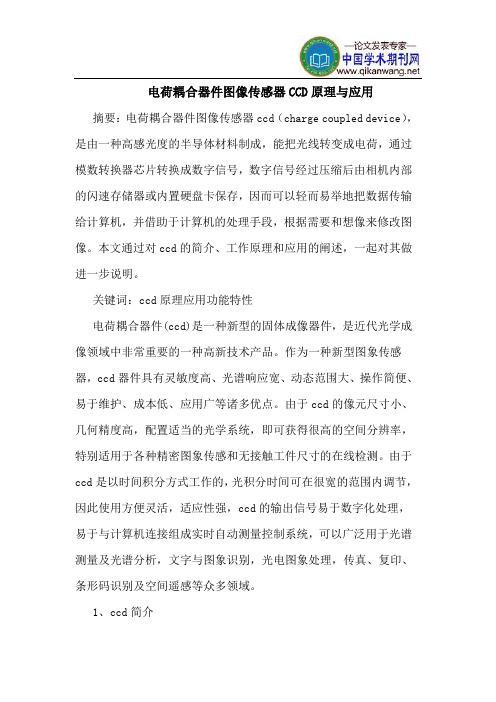

电荷耦合器件图像传感器CCD原理与应用摘要：电荷耦合器件图像传感器ccd（charge coupled device），是由一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

本文通过对ccd的简介、工作原理和应用的阐述，一起对其做进一步说明。

关键词：ccd原理应用功能特性电荷耦合器件(ccd)是一种新型的固体成像器件，是近代光学成像领域中非常重要的一种高新技术产品。

作为一种新型图象传感器，ccd器件具有灵敏度高、光谱响应宽、动态范围大、操作简便、易于维护、成本低、应用广等诸多优点。

由于ccd的像元尺寸小、几何精度高，配置适当的光学系统，即可获得很高的空间分辨率，特别适用于各种精密图象传感和无接触工件尺寸的在线检测。

由于ccd是以时间积分方式工作的，光积分时间可在很宽的范围内调节，因此使用方便灵活，适应性强，ccd的输出信号易于数字化处理，易于与计算机连接组成实时自动测量控制系统，可以广泛用于光谱测量及光谱分析，文字与图象识别，光电图象处理，传真、复印、条形码识别及空间遥感等众多领域。

1、ccd简介1.1ccd发展史ccd在1969年由美国贝尔实验室（bell labs）的维拉博伊尔(willard s. boyle)和乔治史密斯（george e. smith）所发明的。

当时贝尔实验室正在发展影像电话和半导体气泡式内存。

将这两种新技术结合起来后，博伊尔和史密斯得出一种装置，他们命名为“电荷‘气泡’元件”（charge “bubble” devices）。

这种装置的特性就是它能沿着一片半导体的表面传递电荷，便尝试用来做为记忆装置，当时只能从暂存器用“注入”电荷的方式输入记忆。

但随即发现光电效应能使此种元件表面产生电荷，而组成数位影像。

CCD工作原理CCD（Charge-Coupled Device）是一种用于图像传感和信号转换的电子器件。

它是一种集成电路，由大量的光敏元件和电荷传输结构组成。

CCD工作原理基于光电效应和电荷耦合效应，实现了图像的捕捉、传输和转换。

1. 光电效应：CCD的光敏元件是由半导体材料制成的，通常是硅。

当光线照射到CCD上时，光子会激发半导体材料中的电子，使其跃迁到导带中，产生电荷。

这个过程称为光电效应，是CCD工作的基础。

2. 电荷耦合效应：CCD的电荷传输结构由一系列电荷耦合器件组成，如电荷耦合二极管（CCD）和电荷耦合放大器（CCA）。

光电效应产生的电荷通过电荷耦合器件传输，形成电荷包（charge packet）。

3. 图像捕捉：当光线照射到CCD上时，光子会激发光敏元件中的电子，产生电荷。

这些电荷被电荷耦合器件收集，并形成电荷包。

电荷包的大小与光的强度成正比，因此可以通过测量电荷包的大小来确定光的强度。

4. 信号传输：电荷包通过电荷耦合结构传输到CCD的输出端。

在传输过程中，电荷包会逐个经过一系列的电荷耦合器件，被逐个转移到下一个电荷耦合器件中。

这种逐个传输的方式称为串行传输，可以保持电荷包的空间分布不变。

5. 信号转换：当电荷包到达CCD的输出端时，它们会被电荷耦合放大器读取，并转换成电压信号。

电荷包的大小决定了输出的电压信号的强弱。

通过将电压信号放大和处理，最终可以得到完整的图像信号。

总结：CCD工作原理基于光电效应和电荷耦合效应，通过光敏元件将光线转化为电荷，再通过电荷耦合器件将电荷传输，最终转换为电压信号。

这种工作原理使得CCD成为一种常用的图像传感器，广泛应用于数码相机、摄像机、扫描仪等设备中。

电荷耦合器件CCD⼯作原理什么是电荷耦合器件？电荷耦合器件（Charge-Coupled Device，CCD），⼜称图像传感器，是⼀种⼤规模集成电路光学器件，是在MOC集成电路技术基础上发展起来的新型半导体传感器。

电荷耦合器件的突出特点是以电荷作为信号，⽽不同于其他⼤多数器件是以电流或者电压为信号。

所以CCD的基本功能是电荷的存储和电荷的转移。

它存储由光或电激励产⽣的信号电荷，当对它施加特定时序的脉冲时，其存储的信号电荷便能在CCD内作定向传输。

CCD⼯作过程的主要问题是信号电荷的产⽣，存储，传输，和检测。

CCD的⼯作原理：CCD的尺⼨是说感光器件的⾯积⼤⼩，这⾥就包括了CCD和CMOS.感光器件的⾯积⼤⼩，CCD/CMOS⾯积越⼤，捕获的光⼦越多，感光性能越好，信噪⽐越低。

CCD/CMOS是数码相机⽤来感光成像的部件，相当于光学传统相机中的胶卷。

CCD上感光组件的表⾯具有储存电荷的能⼒，并以矩阵的⽅式排列。

当其表⾯感受到光线时，会将电荷反应在组件上，整个CCD上的所有感光组件所产⽣的信号，就构成了⼀个完整的画⾯。

现在市⾯上的消费级数码相机主要有2/3英⼨、1/1.8英⼨、1/2.7英⼨、1/3.2英⼨四种。

CCD/CMOS尺⼨越⼤，感光⾯积越⼤，成像效果越好。

1/1.8英⼨的300万像素相机效果通常好于1/2.7英⼨的400万像素相机(后者的感光⾯积只有前者的55%)。

⽽相同尺⼨的CCD/CMOS像素增加固然是件好事，但这也会导致单个像素的感光⾯积缩⼩，有曝光不⾜的可能。

但如果在增加CCD/CMOS像素的同时想维持现有的图像质量，就必须在⾄少维持单个像素⾯积不减⼩的基础上增⼤CCD/CMOS的总⾯积。

⽬前更⼤尺⼨CCD/CMOS加⼯制造⽐较困难，成本也⾮常⾼。

因此，CCD/CMOS尺⼨较⼤的数码相机，价格也较⾼。

感光器件的⼤⼩直接影响数码相机的体积重量。

超薄、超轻的数码相机⼀般CCD/CMOS尺⼨也⼩，⽽越专业的数码相机，CCD/CMOS尺⼨也越⼤。

ccd的工作原理及应用1. CCD是什么？CCD，即电荷耦合器件（Charge-Coupled Device），是一种光电转换器件，广泛应用于图像传感、光学测量和光谱分析等领域。

它由多个光敏二极管组成，能够将光信号转换成电信号，并可通过逐行读取的方式将图像信息传输到计算机或其他设备上。

2. CCD的工作原理CCD的工作原理可以分为光电转换和信号传输两个部分。

2.1 光电转换CCD的光电转换是通过光敏元件实现的，光敏元件包括感光区域和电荷传输区域。

当感光区域受到光照时，光子激活感光元件并生成电荷。

每个感光元件负责转换一个像素点的光信号。

2.2 信号传输CCD的信号传输是通过电荷耦合的方式完成的。

电荷在感光元件之间通过电荷传输位移的方式进行传输。

当光信号转换成电荷后，电荷逐行传输到输出端。

3. CCD的应用CCD具有灵敏度高、信噪比好、动态范围宽等优点，因此在许多领域得到广泛的应用。

3.1 数字摄像机CCD是数字摄像机中的核心部件，用于将光信号转换成电信号。

它能够捕捉细节丰富的图像，拥有较高的分辨率和色彩还原能力，广泛应用于数码相机、摄像机和手机等设备。

3.2 天文观测CCD在天文观测中发挥着重要的作用，能够感受到微弱的天体光信号，并将其转换成电信号。

天文学家利用CCD可以捕捉到遥远星系、行星、恒星等天体的图像，研究宇宙的演化和结构。

3.3 生物医学影像CCD在生物医学影像中也有广泛的应用。

例如在X射线成像、核磁共振成像和超声成像等方面，CCD可以将医学图像转换成数字信号，并进行后续的处理和分析，为医生提供准确的诊断结果。

3.4 光谱分析CCD在光谱分析领域也有重要的应用。

通过将不同波长的光信号转换成电信号，并通过CCD的逐行读取功能，可以获取光谱图像。

这对于材料分析、化学反应研究等领域具有重要意义。

3.5 星座相机星座相机是一种利用CCD进行星图测量和天文学研究的设备。

它使用高精度的CCD传感器，能够实时测量星体的位置和亮度，帮助天文学家研究星系结构、测定恒星距离和运动等。
