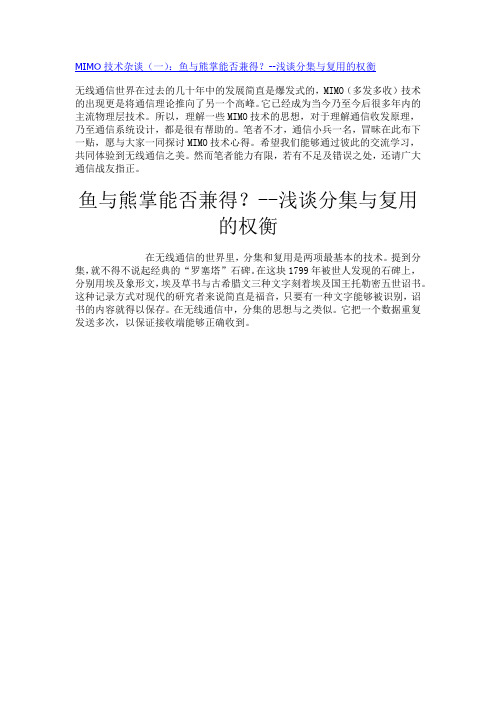

MIMO技术杂谈(一):鱼与熊掌能否兼得?--浅谈分集与复用的权衡无线通信世界在过去的几十年中的发展简直是爆发式的,MIMO(多发多收)技术的出现更是将通信理论推向了另一个高峰。
它已经成为当今乃至今后很多年内的主流物理层技术。
所以,理解一些MIMO技术的思想,对于理解通信收发原理,乃至通信系统设计,都是很有帮助的。
笔者不才,通信小兵一名,冒昧在此布下一贴,愿与大家一同探讨MIMO技术心得。
希望我们能够通过彼此的交流学习,共同体验到无线通信之美。
然而笔者能力有限,若有不足及错误之处,还请广大通信战友指正。
鱼与熊掌能否兼得?--浅谈分集与复用的权衡在无线通信的世界里,分集和复用是两项最基本的技术。
提到分集,就不得不说起经典的“罗塞塔”石碑。
在这块1799年被世人发现的石碑上,分别用埃及象形文,埃及草书与古希腊文三种文字刻着埃及国王托勒密五世诏书。
这种记录方式对现代的研究者来说简直是福音,只要有一种文字能够被识别,诏书的内容就得以保存。
在无线通信中,分集的思想与之类似。
它把一个数据重复发送多次,以保证接收端能够正确收到。
罗塞塔石碑分集的方式有很多种。
在传统的单发单收(SingleInput,SingleOutput;SISO)系统中,可以通过时间来实现分集。
在多发多收(MultipleInput,MultipleOutput;MIMO)系统中,收发双方拥有多根天线,分集可以在不同的天线上实现,这种方法也叫做空间分集。
例如,我们想把符号“X”从发送端传递给接收端,如果采用时间分集,只要在不同的时刻t1,t2,…分别发送X就可以了;若采用空间分集,则可以将X在不同的天线上进行发送。
有两件事情需要注意:第一,分集的次数越多,传输的成功率就越高;第二,在空间上的分集,节省了时间资源。
然而,我们很快就发现了一个问题:不管在时间上还是空间上的分集,传输的效率并不高。
比如在图2中,尽管我们有4根发送天线,但由于发送内容相同,一个时刻(t1)实际上只传输了一个符号(X)。
移动通信的MIMO天线技术移动通信行业一直在不断发展,为了满足用户对更快速、更稳定的数据传输需求,MIMO(Multiple-Input Multiple-Output)天线技术应运而生。
MIMO天线技术通过同时使用多个发射和接收天线,有效地提高了通信系统的信号质量和系统容量,为用户提供更好的通信体验。
一、MIMO天线技术的原理和优势MIMO天线技术利用了空间上的多样性,通过在发射端和接收端增加多个天线,并采用信号处理算法将这些天线之间的信号分离和组合。
这种技术不仅能够显著提高无线传输的数据速率,还能够降低功耗和提升系统的覆盖范围。
MIMO天线技术具有以下几个优势:1. 增加数据传输速率:MIMO技术利用多个天线同时传输不同的数据流,使得传输速率大幅提升。
通过合理设计天线分布和信号处理算法,可以实现多天线之间的信号独立传输,提高频谱效率。
2. 提高传输可靠性:MIMO技术通过在空间上部署多个天线,可以减少信号的衰落和多径效应对传输质量的影响。
即使在信号受阻挡或干扰的情况下,MIMO技术仍能保持较高的传输可靠性。
3. 增强系统容量:MIMO技术在不增加频带宽度的情况下,通过增加天线的数量和信号处理算法,可以有效提高系统的容量,满足用户对于大规模数据传输的需求。
4. 减少功耗和干扰:MIMO技术在提升传输速率的同时,通过优化天线的功率分配和信号处理算法,可以降低功耗和减少对其他系统的干扰,提高整个系统的性能。
二、MIMO天线技术在移动通信领域的应用MIMO天线技术在移动通信领域的应用非常广泛,例如4G和5G 无线网络、Wi-Fi网络等都采用了MIMO技术。
以下是MIMO天线技术在几个典型应用场景中的具体应用:1. 无线网络:MIMO技术在4G和5G移动通信网络中得到了广泛应用。
通过在基站和终端设备中增加多个天线,可以实现多个用户之间的并行数据传输,提高网络容量和覆盖范围。
同时,MIMO技术还可以降低信号的干扰,提高网络的可靠性和稳定性。
mimo的原理及应用1. MIMO的简介多输入多输出(Multiple-Input Multiple-Output,MIMO)是一种无线通信技术,通过在多个天线之间传输和接收数据,提高无线信号的传输效率和可靠性。
MIMO技术在现代无线通信系统中得到了广泛应用,包括LTE、Wi-Fi和5G等。
2. MIMO的原理MIMO技术基于空间分集原理,利用多个天线同时发送和接收独立的数据流,通过多径传播的特性,将数据流在空间中分离出来,从而提高信号的传输速率和抗干扰能力。
MIMO系统的原理可以简单描述为以下几个步骤:1.信号发射端:将要发送的数据流分为多个独立的子流,并通过不同的天线同时发送。
2.多径传播:由于无线信号在传播过程中会经历多条路径,每条路径上的传播特性不同,因此到达接收端的信号会被分为多个不同的子信号。
3.空间分离:接收端的天线接收到的信号会受到多径效应的影响,通过对接收信号进行处理,可以将各个子信号分离出来。
4.信号处理:接收端对接收到的子信号进行处理和解调,恢复原始数据。
3. MIMO的优势和应用MIMO技术具有以下几个优势,使其在无线通信系统中得到广泛应用:3.1 增强信号传输速率通过多个天线同时发送和接收多个子信号,MIMO技术可以大大增加信号的传输速率。
每个天线都可以发送不同的数据流,从而增加了系统的总传输能力。
3.2 提高系统容量和覆盖范围MIMO技术通过空间分集原理,可以在有限的频谱资源下提高系统的容量。
通过合理设计和布置天线,可以达到更好的信号覆盖范围,提供更稳定和高质量的无线通信服务。
3.3 抗干扰和抑制多径衰落由于MIMO系统利用了多个天线和多径传播的特性,可以利用接收信号的空间分离性质抑制干扰信号和多路径信号的衰落。
这使得MIMO系统在复杂的无线信道中具有较好的抗干扰能力和稳定性。
3.4 支持多用户和多任务传输MIMO技术可以同时为多个用户提供高速和可靠的无线通信服务,支持多用户之间的同时传输。
无线通信中MIMO技术的使用教程随着科技的不断发展,无线通信在我们的生活中扮演着日益重要的角色。
传统的无线通信技术在面对高速数据传输和抗干扰的需求时逐渐显露出瓶颈。
为了克服这些问题,多输入多输出(MIMO)技术应运而生。
本文将为你提供一份关于无线通信中MIMO技术的使用教程,帮助你更好地理解和应用这项技术。
一、MIMO技术概述多输入多输出(MIMO)是一种利用多个天线进行数据传输和接收的技术。
通过增加天线的数量,MIMO技术能够提高无线通信系统的数据传输速率和性能。
MIMO技术的核心思想是利用空气中的信道多径效应,通过发送和接收多个独立的信号来增加数据传输容量和系统可靠性。
MIMO技术在无线通信中的应用十分广泛,包括Wi-Fi和LTE等常见的无线通信标准。
无论是家庭中的Wi-Fi路由器还是移动通信基站,都可以通过使用MIMO技术来提高通信质量和数据传输速率。
二、MIMO技术原理MIMO技术的核心原理是利用空间复用来增加数据传输速率。
在传统的无线通信系统中,每个天线只能发送或接收一个信号。
而在MIMO技术中,通过使用多个天线,我们可以同时发送或接收多个独立的信号。
MIMO技术通过两个主要的方式来提高无线通信系统的性能:空间复用和空间分集。
空间复用是指将多个独立的信号通过不同的天线同时发送,从而将同一频谱分成多个子信道,提高数据传输容量。
空间分集是指在接收端通过多个天线同时接收来自不同路径的多个信号,并通过信号处理算法将它们合成为一个更强的信号,提高系统的抗干扰能力和可靠性。
三、MIMO技术的应用1. Wi-Fi网络在家庭或办公室中,Wi-Fi网络是我们最常使用的无线通信方式之一。
通过使用MIMO技术,Wi-Fi路由器可以提供更快的网速和更广的覆盖范围。
一般来说,现代的Wi-Fi路由器都支持2x2或3x3 MIMO 技术,即使用两个或三个天线进行数据传输。
通过使用多个天线,Wi-Fi路由器可以同时和多个设备进行通信,而无需在不同设备之间切换频道。
mimo技术MIMO技术是一种通信技术,全称是多输入多输出技术。
它的发展历程源于20世纪末名为MIMO的信息论研究,而现代MIMO技术则发源于20世纪末至21世纪初的通信领域中,通过研究多输入多输出天线(Multiple Input Multiple Output, MIMO)系统而取得的技术。
MIMO技术的出现是由于在现代通信中,信道的扩散带宽越来越窄,导致信噪比变低,从而降低信息的传输速率和可靠性。
而MIMO技术则可以克服这个问题,其主要目的是增加无线信号的传输速率和稳定性。
其核心思想是通过多个天线之间的异构性来增加数据的传输信道数,从而提高信道的传输带宽和信号品质。
MIMO技术的基本原理是通过在发送端和接收端采用多个天线,利用多个天线之间的异构性,将数据分成多个子流,经过不同的天线发射,在接收端进行合并,从而增加信道的容量和传输速率。
其中,MIMO技术主要可以分为两个方向:空间多路复用技术(Spatial Multiplexing,SM)和空间分集技术(Spatial Diversity,SD)。
空间多路复用技术(SM)是一种利用空间供给多个用户同步进行的数据传输技术。
在SM技术中,发送端会将不同的数据流分别经过不同的天线发射,接收端则通过接收到不同天线上的信号,将其分别解调和合成,最终得到原始数据流。
SM 技术主要适用于有限的发射功率和不断增加的用户量的信道。
空间分集技术(SD)则是一种通过在发射端或接收端增加多个天线的技术,通过差异化的传输,让接收端可以同时接收多个信号,从而降低噪声干扰和提高信号质量。
SD技术可以分为多种形式,包括时空分集、时度分集等技术,主要适用于复杂的移动环境以及需要高速可靠数据传输的场景。
MIMO技术的应用有很广泛。
在无线通信领域中,MIMO技术已被广泛应用于Wi-Fi、蓝牙、LTE、5G等技术的研究和应用中。
同时,在雷达探测、无线电广播、智能交通系统等领域中,MIMO技术也得到了广泛应用。
MIMO模块规范
1. 规范说明
1.1. 版本说明
日期 版本 修改 作者
2013-3-26 创建
Z.K.
1.2. 优先级说明
优先级 说明
1
必须实现
2
应该实现
3
可以推迟到下一版本实现
1.3. 常用缩写
缩写 名称
MIMO Multiple Input Multiple Output
FEC Forward Error Correction
BLAST Bell Laboratories Layered Space-Time
CSI Channel State Information
TBD To Be Determined
2. 需求说明
2.1. 应用场景
本系统应用于基站回程无线传输,如图一所示。为了满足日益增长的数据传输速率要
求,系统采用空间复用的MIMO技术来成倍的提高传输容量。
图一、无线回程传输系统
无线回程传输信道是室外定点传输信道,天线固定在楼顶或塔顶。通常情况下,收、
发信道是视距传输信道(Line-of-Sight)。但由于楼宇越来越密集,可能出现遮挡效应
(shadowing effects)。信号的传输带宽很宽,由于多径衰落的影响,存在频率选择性衰落。
2.2. MIMO技术
MIMO通信技术包括以下领域:
1) 空分复用(spatial multiplexing):能够在不增加带宽的条件下,相比SISO系统成倍
地提升信息传输速率,从而极大地提高了频谱利用率。在发射端,高速率的数据流被分
割为多个较低速率的子数据流,不同的子数据流在不同的发射天线上在相同频段上发射
出去。如果发射端与接收端的天线阵列之间构成的空域子信道足够不同,即能够在时域
和频域之外额外提供空域的维度,使得在不同发射天线上传送的信号之间能够相互区
别,因此接收机能够区分出这些并行的子数据流,而不需付出额外的频率或者时间资源。
空间复用技术在高信噪比条件下能够极大提高信道容量,并且能够在“开环”,即发射端
无法获得信道信息的条件下使用。Foschini等人提出的“贝尔实验室分层空时”(BLAST)
是典型的空间复用技术。
2) 空间分集(spatial diversity):利用发射或接收端的多根天线所提供的多重传输途径发
送相同的数据流,利用信道的不相关性,多条传输途径同时被干扰的概率大大降低,从
而提高系统的误码性能。
3) 波束成型(beamforming):借由多根天线产生一个具有指向性的波束,将能量集中在
欲传输的方向,增加接收信号强度,并减少相同信道内不同传输信号的干扰。
以上 MIMO 相关技术并非相斥,而是可以相互配合应用的,如一个 MIMO 系统即可
以包含空分复用和分集的技术。
2.3. 本MIMO系统的框架
本系统采用的MIMO系统框架如图二、三所示。
发端框架
MIMO系统发送端框架如图二所示。为了获得最大的复用增益,采用水平编码的分层空时
编码结构。
De-mux
framer1FECEncoder1framer2FECEncoder2Modulator1
Modulator2
antenna1
antenna2
source input
图二、MIMO系统发射端模块图(H-BLAST)
收端框架
收端框架如图三所示。
MUX
De-framer1均衡De-framer2FECDecoder2De-mod1De-mod2信道估计CSI均衡CSIFEC
Decoder2
source output
图三、MIMO接收系统
3. 设计要求
3.1. MIMO总体设计(TBD)
如图二、三所示。本MIMO系统采用水平编码的分层空时编码结构。灰色部分是与MIMO
相关的主要模块,是需要在本次的MIMO系统中设计实现的。
De-mux 模块:将信源分成两路信号。分流方式支持:
1) 两路信号数据流比为1:1;[优先级1]
2) 要求两路信号的数据分流比任意。便于支持两路采用不同的调制方式或纠错编码码
率。[优先级2]
framer模块:为了便于信道估计,在信号中插入训练序列或导频。训练序列或导频所占
系统总载荷比重< 1%。
信道估计模块:提取信道状态信息,获得信道冲击响应矩阵。[优先级1]
均衡模块:消除信道非理想性带来的干扰。包括多径造成的频率选择性衰落,MIMO干扰
消除等。
MUX模块:将两路数据流合并成一路。[优先级1]
其它模块与MIMO模块接口:TBD
3.2. 详细指标
1) 系统参数:
信道物理带宽(bandwidth,单路):7M< bandwidth <112M
系统符号率(单路):5M < symbol rate < 100M
AD采样率:< 250M,即最差情况下平均每个符号的采样点约为2.5个
输入信号中心频率:基带、中频140M
支持的调制方式:
单载波:QPSK,16QAM,32QM,64QAM,128QAM,256QAM,512QAM,
1024QAM,2048QAM,4096QAM。[优先级1]
多载波,OFDM [优先级3]
2) 性能指标要求:(TBD)
a) MIMO:2 x 2 [优先级1]
4 x 4 [优先级3]
b) 最大吞吐率:2.4Gbps。
c) 误码曲线:
i. 高斯噪声信道误码性能曲线(TBD)
ii. 两径衰落信道下误码性能曲线(TBD)
3.3. 设计输出
1、 MIMO系统的设计模型Matlab;
2、 MIMO系统的C浮点模型;
3、 MIMO系统的可映射到RTL的C定点模型;(TBD)
4、 系统性能仿真环境(C或matlab)
5、 MIMO设计模型的说明文档
6、 浮点,定点仿真性能报告文档
7、 从C到RTL映射过程中的技术支持
