烙铁温度测试器校正作业指导书（ISO9001-2015）1.目的藉由定期校正使仪器维持稳定性，以确保产品质量。
2.范围适用于数字烙铁测试机之校正。
3.校正环境条件3.1温度：23℃±5℃。
3.2相对湿度：55% ±20%RH。
3.3电源:220V/50Hz±5%4.校正周期:一年5.作业内容：5.1校正所需设备：5.2校正项目：温度。
5.3校正前应准备事项5.3.1阅读待校件之相关资料，如：使用手册、说明书…等。
5.3.2校正设备及待校件先在仪校室热机30min以上。
5.3.3确认校正环境在合格的状态下。
5.4校正方法5.4.1参考下图依箭头方向压下待测件上之白色塑料钮，取下烙铁温度测试之Y 型连接线，使之呈开路状态。
5.4.2将温度测试线插头端之＋/－极插入Calibrator的TC输出＋/－极，测试端之＋/－极分别接在待校件温度量测＋/－极上。
5.4.3将Calibrator输出欲校正的温度值并记录待测件的显示值。
5.5校正后之处理5.5.1关闭电源，拆除连接线并将标准件收归定位。
5.5.2判判定该校验仪器是否合格：5.5.2.1合格：贴上校验合格卷标，通知使用单位领回。
5.5.2.2不合格：贴上暂停使用卷标，通知该仪器使用单位领回安排检修。
5.5.3整理校正报告并将该仪器此次校正日期、有效日期及校验结果登录于【仪器量规设备校验/保养记录】。
5.6注意事项5.6.1温度校验时若发现温度误差很大且升降之方向相反，应为＋/－极接错，只需将＋/－极对调即可。
6.判定标准:±3%。

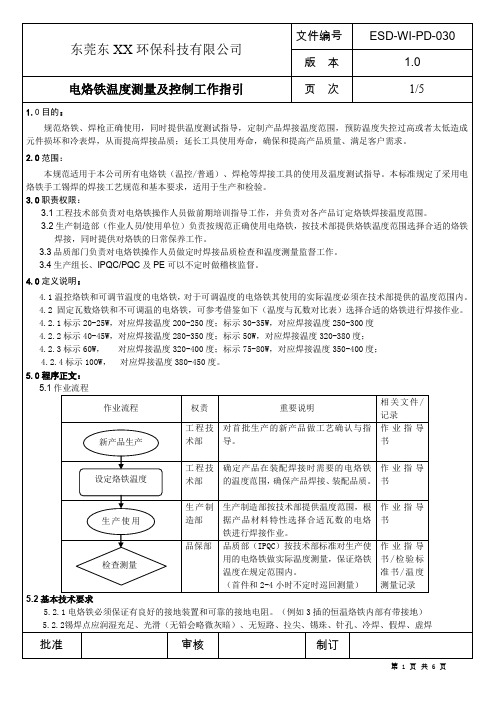

泉州市金太阳电子科技有限公司电烙铁使用操作规范文件编号：GS-WI-GJ-002编制日期：2012年3月2日版本：1.0版控制方式：副本编号：批准审核编制尤小造1.0目的：规范烙铁、焊枪正确使用，同时提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或者太低造成元件损坏和冷表焊，从而提高焊接品质；延长工具使用寿命，确保和提高产品质量、满足客户需求。
2.0范围：本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。
本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。
3.0职责权限：3.1工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。
3.2生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。
3.3品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。
3.4生产组长、IPQC/PQC及PE可以不定时做稽核监督。
4.0定义说明：4.1温控烙铁和可调节温度的电烙铁，对于可调温度的电烙铁其使用的实际温度必须在技术部提供的温度范围内。
4.2 固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。
4.2.1标示20-25W，对应焊接温度200-250度；标示30-35W，对应焊接温度250-300度；4.2.2标示40-45W，对应焊接温度280-350度；标示50W，对应焊接温度320-380度；4.2.3标示60W，对应焊接温度320-400度；标示75-80W，对应焊接温度350-400度；4.2.4标示100W，对应焊接温度380-450度。
5.0程序正文：作业流程权责重要说明相关文件/记录工程技术部对首批生产的新产品做工艺确认与指导。
作业指导书工程技术部确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。
一、电烙铁温度的设定：1) 温度由实际使用决定，以焊接一个锡点3秒最为合适。
平时观察烙铁头，当其发紫时候，温度设置过高。
2) 有铅制程：有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。
焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。
部分元件的特殊焊接要求：3) SMD器件：焊接时烙铁头温度为：300±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的烙铁嘴。
）4) DIP器件：焊接时烙铁头温度为：330±10℃；焊接时间：2~3秒；注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连，上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、LCD、传感器等）温度控制在260~300℃。
5) 无铅制程：无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。
6) 特殊物料，需要特别设置烙铁温度。
光耦、晶体、咪头、蜂鸣器等要用含银锡线，温度一般在270度到290度之间。
7) 焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率（80-100w）。
二、元件焊接步骤：1) 预热：烙铁头与PCB板成45度角，顶住焊盘和元件脚。
预先给元件脚和焊盘加热。
烙铁头的尖部不可顶住PCB无铜皮位置，这样可能将板烧成一条痕迹；烙铁头最好顺线路方向；烙铁头不可塞住过孔；预热时间为1~2秒。
2) 上锡：将锡线从元件脚和烙铁接触面处引入；锡线熔化时，掌握进线速度；当锡散满整个焊盘时，锡线不可从直接靠在烙铁套上，以防止助焊剂烧黑。
3) 拿开锡线：拿开锡线，锡线放在焊盘上；时间大概为1~2秒。
4) 拿开烙铁：当焊锡只有轻微烟雾冒出时候，即可拿开烙铁；焊点凝固。

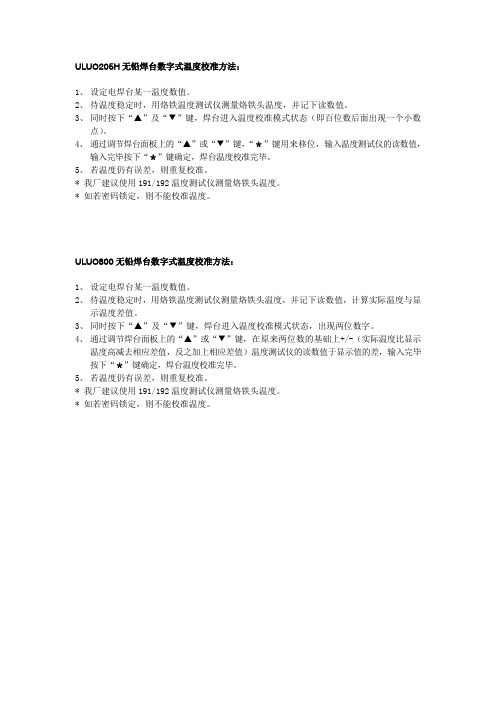

ULUO205H无铅焊台数字式温度校准方法：
1、设定电焊台某一温度数值。
2、待温度稳定时，用烙铁温度测试仪测量烙铁头温度，并记下读数值。
3、同时按下“▲”及“▼”键，焊台进入温度校准模式状态（即百位数后面出现一个小数
点）。
4、通过调节焊台面板上的“▲”或“▼”键，“＊”键用来移位，输入温度测试仪的读数值，
输入完毕按下“＊”键确定，焊台温度校准完毕。
5、若温度仍有误差，则重复校准。
* 我厂建议使用191/192温度测试仪测量烙铁头温度。
* 如若密码锁定，则不能校准温度。
ULUO800无铅焊台数字式温度校准方法：
1、设定电焊台某一温度数值。
2、待温度稳定时，用烙铁温度测试仪测量烙铁头温度，并记下读数值，计算实际温度与显
示温度差值。
3、同时按下“▲”及“▼”键，焊台进入温度校准模式状态，出现两位数字。
4、通过调节焊台面板上的“▲”或“▼”键，在原来两位数的基础上+/-（实际温度比显示
温度高减去相应差值，反之加上相应差值）温度测试仪的读数值于显示值的差，输入完毕按下“＊”键确定，焊台温度校准完毕。
5、若温度仍有误差，则重复校准。
* 我厂建议使用191/192温度测试仪测量烙铁头温度。
* 如若密码锁定，则不能校准温度。
目录1、概述 (1)2、技术规格 (2)2.1 基本技术规格 (2)2.2 选配件技术规格 (2)3、接线 (3)4、参数一览表 (4)5、操作 (6)5.1 面板及按键说明 (6)5.2 参数设置说明 (7)5.3 密码设置方法 (7)5.4 其它参数的设置方法 (7)6、仪表的工作原理 (8)7、功能及相应参数说明 (9)7.1 测量 (9)7.2 变送输出 (10)7.3 通信、打印接口 (10)7.4 BCD码接口 (11)8、调校 (12)9、仪表使用的注意事项 (14)概述1、概述快速测温仪适用于钢水、铁水的温度测量。
测量精度高，速度快，抗干扰能力强，接口齐全，可配用四种分度号的快速测温热电偶对钢水、铁水等液态温度进行快速测量，还可进行连续测温。
误差小于0.5%F.S，并具备调校功能通过仪表参数的设置，可配用S，B，R，WRe3-25四种分度号的热电偶变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用配有通信、打印接口，当该接口用于打印时，可直接配接打印机，仪表内部有时钟，时钟可调，由内部电池提供时钟供电，仪表可随时手动打印测温时间（年、月、日、时、分）和温度值；在快速测量时，还可自动打印测温时间及温度值，当该接口用于通信时，可连接到计算机，实现计算机与仪表间完全的数据传送。
读取一次测量数据的时间小于10ms，提供测试软件，组态软件和应用软件技术支持配有带隔离的4位BCD码OC门输出显示采用5″LED高亮度数码管显示，采用指示灯指示当前选用热电偶的分度号，当快速测温时，具有声光报警功能1技术规格2、技术规格2.1 基本技术规格电源：220V AC，±10%工作环境：-20℃~50℃，湿度低于90%R.H显示分辨力：1℃输入信号：S、B、R、WRe3-25四种热电偶信号基本误差：小于±0.5%F.S2.2 选配件技术规格变送输出光电隔离4mA~20mA，0mA~20mA，0mA~10mA直流电流输出，通过参数设置选择。
