残膜回收机设计说明书
- 格式:doc
- 大小:1.50 MB
- 文档页数:31

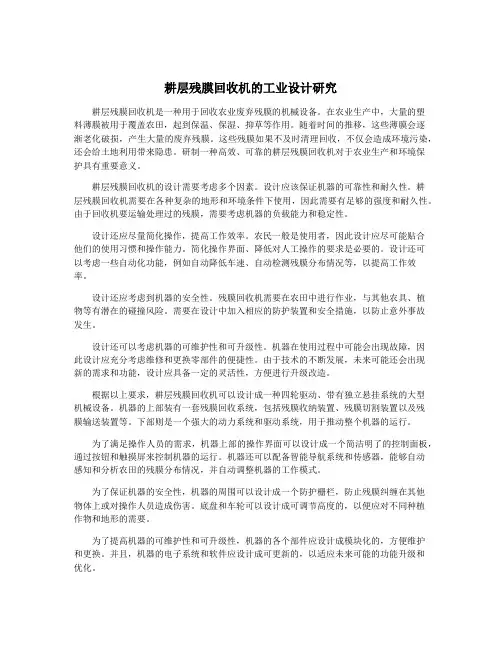

耕层残膜回收机的工业设计研究耕层残膜回收机是一种用于回收农业废弃残膜的机械设备。
在农业生产中,大量的塑料薄膜被用于覆盖农田,起到保温、保湿、抑草等作用。
随着时间的推移,这些薄膜会逐渐老化破损,产生大量的废弃残膜。
这些残膜如果不及时清理回收,不仅会造成环境污染,还会给土地利用带来隐患。
研制一种高效、可靠的耕层残膜回收机对于农业生产和环境保护具有重要意义。
耕层残膜回收机的设计需要考虑多个因素。
设计应该保证机器的可靠性和耐久性。
耕层残膜回收机需要在各种复杂的地形和环境条件下使用,因此需要有足够的强度和耐久性。
由于回收机要运输处理过的残膜,需要考虑机器的负载能力和稳定性。
设计还应尽量简化操作,提高工作效率。
农民一般是使用者,因此设计应尽可能贴合他们的使用习惯和操作能力。
简化操作界面、降低对人工操作的要求是必要的。
设计还可以考虑一些自动化功能,例如自动降低车速、自动检测残膜分布情况等,以提高工作效率。
设计还应考虑到机器的安全性。
残膜回收机需要在农田中进行作业,与其他农具、植物等有潜在的碰撞风险。
需要在设计中加入相应的防护装置和安全措施,以防止意外事故发生。
设计还可以考虑机器的可维护性和可升级性。
机器在使用过程中可能会出现故障,因此设计应充分考虑维修和更换零部件的便捷性。
由于技术的不断发展,未来可能还会出现新的需求和功能,设计应具备一定的灵活性,方便进行升级改造。
根据以上要求,耕层残膜回收机可以设计成一种四轮驱动、带有独立悬挂系统的大型机械设备。
机器的上部装有一套残膜回收系统,包括残膜收纳装置、残膜切割装置以及残膜输送装置等。
下部则是一个强大的动力系统和驱动系统,用于推动整个机器的运行。
为了满足操作人员的需求,机器上部的操作界面可以设计成一个简洁明了的控制面板,通过按钮和触摸屏来控制机器的运行。
机器还可以配备智能导航系统和传感器,能够自动感知和分析农田的残膜分布情况,并自动调整机器的工作模式。
为了保证机器的安全性,机器的周围可以设计成一个防护栅栏,防止残膜纠缠在其他物体上或对操作人员造成伤害。
2015年第7期(下半月)农民致富之友Nong Min Zhi Fu ZhiYou3.4畜牧业方面3.4.1采取有力措施,全力抓好动物疫病防控工作,进一步完善应急预案和协调机制,不断提高动物防疫工作和应对突发重大动物疫情的快速反应、处置能力,确保高致病性禽流感、牲畜口蹄疫、小反刍兽疫等强制免疫病种的免疫密度达到100%,重大动物疫病免疫抗体合格率达到80%以上,实现全县“零疫情”和不发生人感染高致病性禽流感疫情的工作目标。
3.4.2加强民生与生态建设,提高畜牧业可持续发展能力。
把草原生态保护补助奖励机制的落实作为“环保优先、生态立县”的重要举措,切实解放思想、创新求变、抢抓机遇、乘势而上,认真做好轮台县2015年草原生态保护补助奖励机制,实现“资金、责任、任务、目标”四到乡镇(场)和“任务落实到户、补助发放到户、服务指导到户、监督管理到户、建档立卡到户”目标。
3.4.3强化科技培训,全力推进畜牧业产业化经营,保持农牧民持续增收。
在全县大力开展乡(村)干部、养殖从业人员的技能培训,使每个养殖户至少有1名畜牧养殖技术人员,积极扶持和规范畜牧养殖专业合作组织,全力推进畜牧业产业化经营,加快形成集中连片的集约化、规模化、标准化生产新格局。

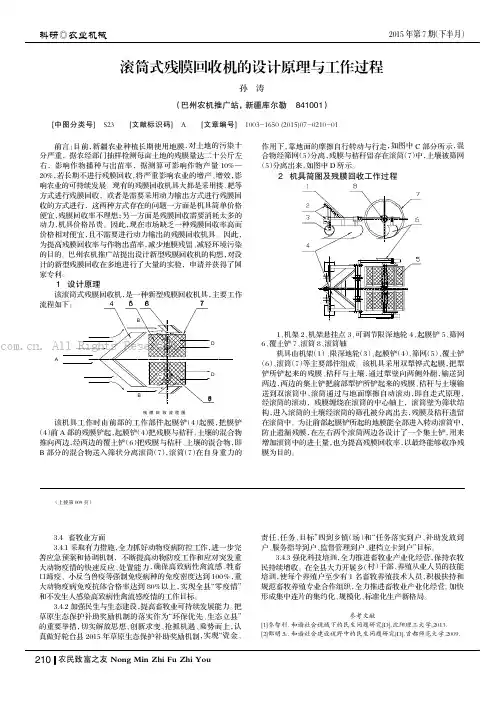

参考文献[1]乔智利.和谐社会视域下的民生问题研究[D].沈阳理工大学,2013.[2]邵明玉.和谐社会建设视野中的民生问题研究[D].首都师范大学,2009.(上接第009页)滚筒式残膜回收机的设计原理与工作过程孙涛(巴州农机推广站,新疆库尔勒841001)[中图分类号]S23[文献标识码]A[文章编号]1003-1650(2015)07-0210-01前言:目前,新疆农业种植长期使用地膜,对土地的污染十分严重,据农经部门抽样检测每亩土地的残膜量达二十公斤左右,影响作物播种与出苗率,据测算可影响作物产量10%—20%,若长期不进行残膜回收,将严重影响农业的增产、增效,影响农业的可持续发展。

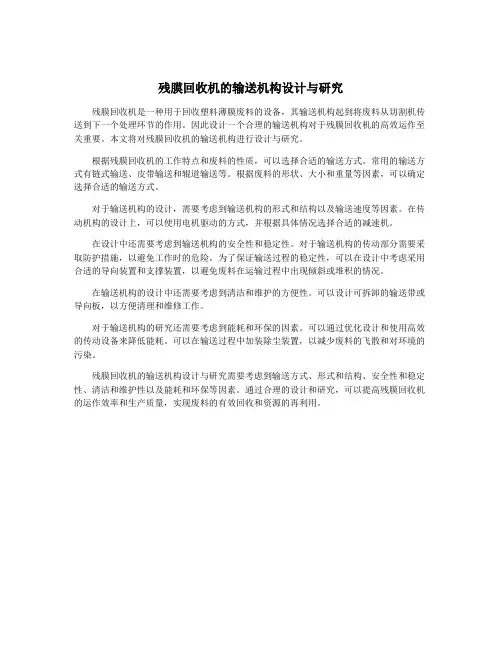

残膜回收机的输送机构设计与研究
残膜回收机是一种用于回收塑料薄膜废料的设备,其输送机构起到将废料从切割机传送到下一个处理环节的作用。
因此设计一个合理的输送机构对于残膜回收机的高效运作至关重要。
本文将对残膜回收机的输送机构进行设计与研究。
根据残膜回收机的工作特点和废料的性质,可以选择合适的输送方式。
常用的输送方式有链式输送、皮带输送和辊道输送等。
根据废料的形状、大小和重量等因素,可以确定选择合适的输送方式。
对于输送机构的设计,需要考虑到输送机构的形式和结构以及输送速度等因素。
在传动机构的设计上,可以使用电机驱动的方式,并根据具体情况选择合适的减速机。
在设计中还需要考虑到输送机构的安全性和稳定性。
对于输送机构的传动部分需要采取防护措施,以避免工作时的危险。
为了保证输送过程的稳定性,可以在设计中考虑采用合适的导向装置和支撑装置,以避免废料在运输过程中出现倾斜或堆积的情况。
在输送机构的设计中还需要考虑到清洁和维护的方便性。
可以设计可拆卸的输送带或导向板,以方便清理和维修工作。
对于输送机构的研究还需要考虑到能耗和环保的因素。
可以通过优化设计和使用高效的传动设备来降低能耗。
可以在输送过程中加装除尘装置,以减少废料的飞散和对环境的污染。
残膜回收机的输送机构设计与研究需要考虑到输送方式、形式和结构、安全性和稳定性、清洁和维护性以及能耗和环保等因素。
通过合理的设计和研究,可以提高残膜回收机的运作效率和生产质量,实现废料的有效回收和资源的再利用。

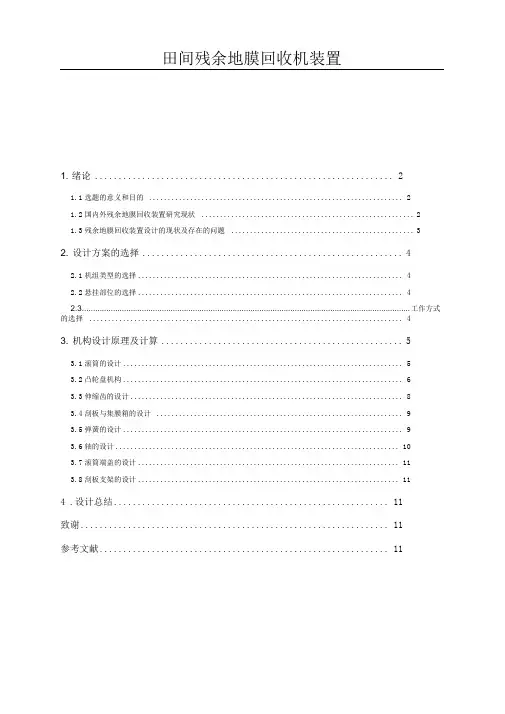

田间残余地膜回收机装置1. 绪论 (2)1.1选题的意义和目的 (2)1.2国内外残余地膜回收装置研究现状 (2)1.3残余地膜回收装置设计的现状及存在的问题 (3)2. 设计方案的选择 (4)2.1机组类型的选择 (4)2.2悬挂部位的选择 (4)2.3. ................................................................................................................................................... 工作方式的选择 (4)3. 机构设计原理及计算 (5)3.1滚筒的设计 (5)3.2凸轮盘机构 (6)3.3伸缩齿的设计 (8)3.4刮板与集膜箱的设计 (9)3.5弹簧的设计 (9)3.6轴的设计 (10)3.7滚筒端盖的设计 (11)3.8刮板支架的设计 (11)4 .设计总结 (11)致谢 (11)参考文献 (11)1. 绪论1.1 选题的意义和目的地膜覆盖技术自二十世纪70 年代引入我国以来,以其保温、保墒、保土、增产等显著特点,给农业生产带来巨大经济效益,称之为农业中的“白色革命” 。
地膜覆盖栽培技术于二十世纪80 年代初应用到我国及我区大田农业生产,至今已有近30 年历史,该技术在我区得到大面积的推广。
从最初的棉花、玉米,到番茄、甜菜、瓜类、蔬菜等农作物已经有20 余种作物在种植栽培上使用地膜,这说明这一技术有着广泛的适用性。
但是地膜覆盖技术在带来显著经济效益的同时,也使土地遭到严重的白色污染,已成为当前维护农业生态环境,促进农业可持续发展所亟待解决的问题。
残膜危害有三:一是土壤播种时,播种机点播器入土时,土壤中的残膜易堵塞鸭嘴,若不能及时发现会造成大段空穴;二是土壤中残存的地膜会形成阻+隔层,阻碍作物对水分和养分的吸收,导致种子不能发芽或扎不下根而死亡;三是大量残膜在土壤中长期留存,会破坏土壤的团粒结构,易板结。

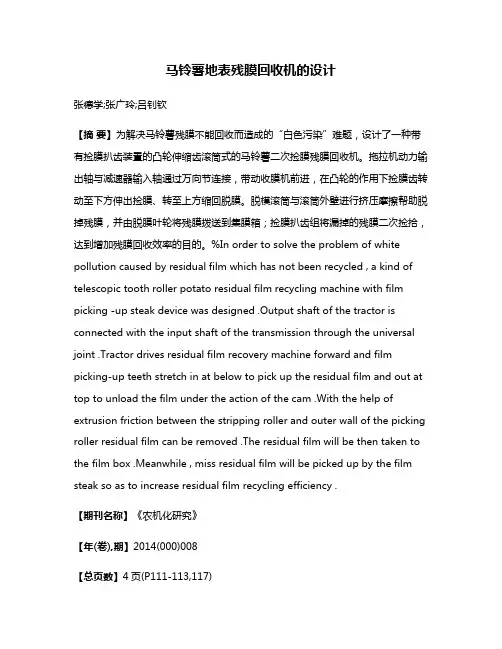

马铃薯地表残膜回收机的设计张德学;张广玲;吕钊钦【摘要】为解决马铃薯残膜不能回收而造成的“白色污染”难题,设计了一种带有捡膜扒齿装置的凸轮伸缩齿滚筒式的马铃薯二次捡膜残膜回收机。
拖拉机动力输出轴与减速器输入轴通过万向节连接,带动收膜机前进,在凸轮的作用下捡膜齿转动至下方伸出捡膜、转至上方缩回脱膜。
脱模滚筒与滚筒外壁进行挤压摩擦帮助脱掉残膜,并由脱膜叶轮将残膜拨送到集膜箱;捡膜扒齿组将漏掉的残膜二次捡拾,达到增加残膜回收效率的目的。
%In order to solve the problem of white pollution caused by residual film which has not been recycled , a kind of telescopic tooth roller potato residual film recycling machine with film picking -up steak device was designed .Output shaft of the tractor is connected with the input shaft of the transmission through the universal joint .Tractor drives residual film recovery machine forward and film picking-up teeth stretch in at below to pick up the residual film and out at top to unload the film under the action of the cam .With the help of extrusion friction between the stripping roller and outer wall of the picking roller residual film can be removed .The residual film will be then taken to the film box .Meanwhile , miss residual film will be picked up by the film steak so as to increase residual film recycling efficiency .【期刊名称】《农机化研究》【年(卷),期】2014(000)008【总页数】4页(P111-113,117)【关键词】马铃薯;残膜;回收;二次捡膜【作者】张德学;张广玲;吕钊钦【作者单位】山东农业大学机械与电子工程学院,山东泰安 271018;山东农业大学机械与电子工程学院,山东泰安 271018;山东农业大学机械与电子工程学院,山东泰安 271018【正文语种】中文【中图分类】S224.90 引言马铃薯(别名土豆)是现今人类社会的四大粮食作物之一,仅次于水稻、玉米和小麦,在山东滕州、黑龙江等地大量种植。

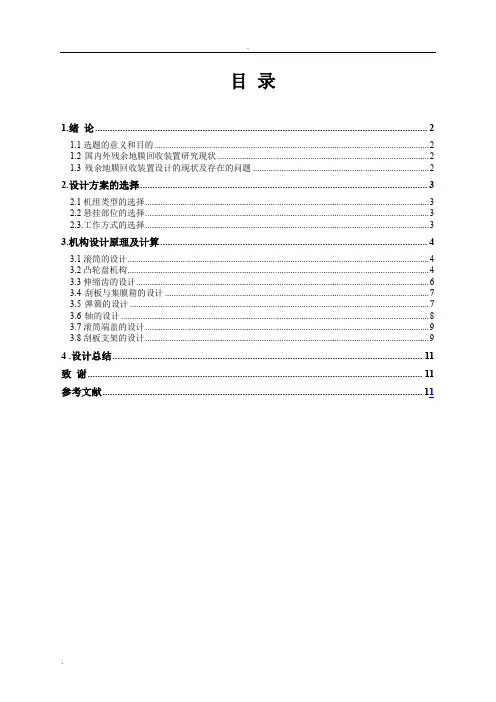

.目录1.绪论 (2)1.1选题的意义和目的 (2)1.2国内外残余地膜回收装置研究现状 (2)1.3残余地膜回收装置设计的现状及存在的问题 (2)2.设计方案的选择 (3)2.1机组类型的选择 (3)2.2悬挂部位的选择 (3)2.3.工作方式的选择 (3)3.机构设计原理及计算 (4)3.1滚筒的设计 (4)3.2凸轮盘机构 (4)3.3伸缩齿的设计 (6)3.4刮板与集膜箱的设计 (7)3.5弹簧的设计 (7)3.6轴的设计 (8)3.7滚筒端盖的设计 (9)3.8刮板支架的设计 (9)4 .设计总结 (11)致谢 (11)参考文献 (11)1.绪论1.1选题的意义和目的地膜覆盖技术自二十世纪70 年代引入我国以来,以其保温、保墒、保土、增产等显著特点,给农业生产带来巨大经济效益,称之为农业中的“白色革命”。
地膜覆盖栽培技术于二十世纪80 年代初应用到我国及我区大田农业生产,至今已有近30 年历史,该技术在我区得到大面积的推广。
从最初的棉花、玉米,到番茄、甜菜、瓜类、蔬菜等农作物已经有20 余种作物在种植栽培上使用地膜,这说明这一技术有着广泛的适用性。
但是地膜覆盖技术在带来显著经济效益的同时,也使土地遭到严重的白色污染,已成为当前维护农业生态环境,促进农业可持续发展所亟待解决的问题。
残膜危害有三:一是土壤播种时,播种机点播器入土时,土壤中的残膜易堵塞鸭嘴,若不能及时发现会造成大段空穴;二是土壤中残存的地膜会形成阻+隔层,阻碍作物对水分和养分的吸收,导致种子不能发芽或扎不下根而死亡;三是大量残膜在土壤中长期留存,会破坏土壤的团粒结构,易板结。
通过科普和各地的宣传,大家都已经知道残膜的危害。
因此应用一些实用的技术措施清除这些残膜已经到了刻不容缓的地步。
目前我们已经引进、研制开发的残膜回收机械化技术,其重点就是解决残膜污染问题。
1.2 国内外残余地膜回收装置研究现状1 国外残膜回收机发展现状残膜回收处理是世界各国面临的一个棘手问题。
[标签:标题] 页脚内容0 机电工程学院 毕业设计说明书
设计题目: 1FMJ-800型地表残膜回收机设计 学生姓名: 学 号: 专业班级: 指导教师:
2015 年 5 月 20 日 [标签:标题]
页脚内容1 目 次 1 引言……………………………………………………………………………………1 1.1设计总体介绍………………………………………………………………………1 1.2设计技术现状………………………………………………………………………1 1.3设计要求……………………………………………………………………………1 2 设计方案分析…………………………………………………………………………2 2.1总体的设计思路……………………………………………………………………2 2.2设计的工作原理……………………………………………………………………3 3 具体设计计算…………………………………………………………………………4 3.1传动方案的分析与拟定……………………………………………………………4 3.2传动装置的运动和动力学参数计算………………………………………………4 3.3圆柱齿轮设计………………………………………………………………………5 3.4第一链轮传动的设计………………………………………………………………9 3.5第二链轮传动的设计…………………………………………………………… 12 3.6轴的设计计算与校核…………………………………………………………… 14 3.7其他部件的设计………………………………………………………………… 23 结论 …………………………………………………………………………………… 26 致谢 …………………………………………………………………………………… 27 参考资料…………………………………………………………………………………28 [标签:标题]
页脚内容2 [标签:标题]
页脚内容0 1.引言 地膜覆盖技术自20世纪50年代应用于农业生产以来,因其可提高土壤温度、保持土壤水分、改善土壤环境和提高粮食产量而在全世界得到了迅速、广泛的推广应用。20世纪70年代初,我国也开始试验、推广地膜覆盖技术,由于一系列地膜技术的推广,应用覆膜技术种植的作物的品种也由少到多,从而薄膜使用量也不断增加。然而,随着地膜使用量的增大,地里残留的薄膜也越来越多,如今残膜捡拾变成了一个非常棘手的问题。
1.1 设计总体介绍 通过对我国大规模使用薄膜种植各种作物的考察,并且结合我国实际情况而进行毕业设计,本次所设计的残膜收获机机采用双地轮传动, 利用状齿起膜, 通过伸缩扒指滚筒捡膜和集膜箱集膜, 可以完成小麦、烤烟、棉花等地膜种植作物田的起膜、起茬、捡膜、集膜等一系列工序, 该机具有配套动力广泛、安装使用方便、拾膜效果好、生产率高等显著优点。该残膜回收机不仅能使泥土与薄膜初步分离,还可以减轻残膜收获的劳动量,从而提高劳动生产率。
1.2设计技术现状 1982年,我国开始着手研究残地膜回收机,距离现在已有20多年的历史,现在已发展到有几十种类型。国内的残膜回收机按农艺要求和残地膜回收的时间主要分为苗期揭膜机械、秋后回收机械、春播前回收等类型。秋后残地膜回收机工作原理根据捡拾机构不同主要可分为耙齿捡拾机构、伸缩杆扒指捡拾机构、挑膜弹齿机构、轮齿式回收机等。
1.3设计目的 这是我们大学生涯最后一次设计,其意义重大深远。本课题的目的: 1、学会能独立分析和解决工程实践中所遇到的各种问题,完成有一定难度的工程设计。 2、学会通过语言表述自己的研究内容、理论、方法、结论及问题的解答,总结和撰写设计说明书的方法。
3、培养学生查阅参考文献及应用计算机能力。 4、培养学生创新能力。 5、为今后综合能力的提高打下一个良好、扎实的基础。 2.设计方案分析 2.1总体的设计思路 设计思路是整个设计的灵魂,我将从三个方面进行阐述: 首先,该机必须是一种面向各种地区的大众化农业工具,更重要的是满足残膜回收的要求。所设计的机器结构尽可能简单,易于操作,工作效率比较高的特点。
其次,必须能够保质保量的工作。质,就是要使地膜尽可能高效率地回收,因而设计要运用相关领域的知识及方法能够解决残膜回收机的工作弊端。量,即工作顺畅,效率高,用相同的时间回收更多的面积,这就要求随时可用且调整要方便。 [标签:标题] 页脚内容1 最后,必须要满足经济性的要求。材料选择要满足强度、硬度、韧性等的要求,尽量选择较低成本,比较容易装配,整体重量既要满足驱动需求又不能过于太轻,否则这会影响机器工作质量。
我们的设计内容主要包括以下几个组成部分: (1) 机架。机架是该机的主体,所有的工作部件都与机架连接。 (2)破膜部件主要是参照圆犁刀的形式,其作用是将地膜切开,保证后续部件能够完全将地膜收回。此部件在整机中所起的作用是:第一起支撑作用,本机所采用的是牵引式挂接方式。第二起破膜仿形作用,田地里不可能到处都是平坦的,高低起伏使得仿形机构特别有益,此破膜机构在挂接杆的中部设置了弹簧,在挂接处还设了定位孔。这样以来就很好地解决了仿形和限深的问题。
(3)圆弧形弹齿滚动机构主要由外部固定圆筒、偏心式滚筒、心轴、圆弧形弹齿构成。工作时, 滚筒由链轮经齿轮机构进行驱动, 圆弧弹齿在偏心滚筒的带动下进行旋转, 由于偏心距OO ′的存在,运动的时候,弹齿相对固定滚筒表面会循环伸出缩回。圆弧弹齿伸出, 用于捡膜; 弹齿缩回, 用于脱膜。由于偏心距的存在, 使圆弧弹齿弹齿位于筒内的区域增大, 便于脱膜及集膜机构的配置。
(4)地轮。该机采用地轮传动动力,地轮不仅作为动力源,还起支撑的作用。轮缘选用5×50扁钢。
(5)脱卸膜部件采输送带, 输送带的设计方案是由设备情况和拟输送物料的性能、形态以及环境条件决定的。良好的设计既能保证输送带的使用性能,延长使用寿命,又能降低制造成本。
(6)集膜部件可以采用硬制塑料。这样可以大大减轻整机的重量,而且价格也十分低廉。
2.2设计的工作原理 该机的工作原理为:整个机构由牵引架与拖拉机连接,在拖拉机的牵引下向前行进。行进过程中,破膜器中的弹簧使得破膜圆能够上下移动贴合地面,破膜圆锋利的外圆将地膜划破。整个过程地轮作为动力源,通过传动机构链轮、齿轮的传动带动捡膜滚筒滚动,而后捡膜机构中的圆弧弹齿在绕中心轴转动的过程中将由破膜机构划破的残膜带上滚筒,最后残膜沿输送带被送入集膜箱中。在拖拉机的不断行进中,机构不断重复这个过程,实现地表残膜连续回收。行走轮用于支撑整个机构的前行,破膜机构同时也支撑着整个机构。
该机选用以 8.8~ 11 kW 的小四轮拖拉机为动力, 起膜机构、 捡膜机构、 送膜机构和集膜箱应采用刚性连接, 传动机构以齿轮和链轮传动形式相结合。捡膜机构采用的是偏心滚筒进行捡膜,送膜机构采用输送带进行传送残膜。 [标签:标题]
页脚内容2 计算与说明 主要结果 3.具体设计计算 3.1传动方案的分析与拟定 根据毕业设计方案的要求,选择传动机构。 3.1.1计算传动比 由已知条件计算出工作机地轮的转速为:
)[601000601000/(0.8/(1520)]/min 10/mindDnrr
根据已知捡膜轮的转速,,=75120r/minjn取=75r/minjn,故总传动比为75jdinn。根据已计算出的总传动比,选用链传动和齿轮传
动。
3.1.2传动比的分配
查参考文献及相关资料,取链传动传动比23i,则齿轮传动比为12.5i。
=10r/mind
n
=75r/minj
n
i
23i 12.5i [标签:标题] 页脚内容3 3.2传动装置的运动和动力学参数计算 3.2.1各轴的转速
1j211
3134=75/min/75/2.530/min10/min/75/175/mind
nnrnnirnnrnnir ⑴ 各轴的输入功率:
1211322412
=5==(50.97)4.85==(4.850.96)4.656==(50.96)4.8PkWPPkWkWPPkWkWPPkWkW ⑵ 各轴输入的转矩:
665111
666222
666333
66444=9.5510/=(9.55105/75)Nmm=6.3610Nmm=9.5510/=(9.55104.85/30)Nmm1.5410Nmm=9.5510/=(9.55104.656/10)Nmm4.4510Nmm=9.5510/=(9.55104.8/75)Nmm6.1110TPnTPnTPnTPn5Nmm
3.2.2将上述结果列于表格:
轴号 转速 n/(r/min) 功率 P/kW 转矩T/(mmN610) 传动比 i
1 75 5 0.636 2.5 2 30 4.85 1.54
3 10 4.656 4.45 3 4 75 4.8 0.611 1 3.3圆柱齿轮设计 已知小齿轮转速75r/min,传动比12.5ui,选用直齿圆柱齿轮传动,压力角取20。
3.3.1选定齿轮精度等级、材料及齿数
20
