随钻测井系统机械结构论文１电磁波电阻率随钻测量系统１．１系统工作原理及组成电磁波电阻率随钻测量系统主要由发射天线、接收天线、电路仓体和对接结构等几大部分组成。
天线系统采用“四发双收”的方式和结构，工具上端和下端各有２个发射天线，工具中部设有２个接收天线。
工具侧壁设有测量控制电路仓体，工具中心设有泥浆通道，两端的公扣和母扣端有数据对接系统，用来实现与上下相邻工具之间数据交换与供电的功能。
电磁波电阻率随钻测量是一种重要的电阻率测井方法，在各种不同类型的钻井液中都能够进行测量。
它的工作原理基于电磁波在穿越地层时产生的衰减和相位移。
由于穿越不同的地层会导致产生不同的衰减和相位移，通过测量电磁波的衰减和相位移就可以确定地层的介电常数和电阻率。
电磁波电阻率随钻测量系统就是利用这一原理，由发射线圈向地层发射电磁波，再由不同的接收线圈接收电磁波，根据接收到的电磁波的相位差和幅度比来确定地层的电阻率。
１．２技术难点电磁波电阻率随钻测量系统受结构尺寸的影响，设计空间小，机械结构较为复杂，强度和可靠性要求高，具有以下几个主要的设计难点：１）设计空间小，受工具直径尺寸的限制，中心预留泥浆通道后，可供使用的空间极为有限，对机械设计工作带来了很多的限制。
２）机械结构较为复杂，工具设有４个发射天线，２个接收天线，天线内设有线圈，需要与控制电路进行连接通讯，整体结构较为复杂。
３）系统处于高温高压的工作环境下，并且要传递钻压和转矩，对工具的强度和可靠性提出了很高的要求。
４）系统工作在流动的高压泥浆中，系统内部的电路控制系统和天线线圈需要进行隔离绝缘处理，对整个系统的密封性能提出了很高的要求。
１．３解决方案针对系统机械设计中遇到的技术难点，经过科学论证和反复试验，提出了４点解决方案。
１）根据随钻工具轴向尺寸大、径向空间小的特点，充分利用空间，精简结构进行设计。
２）在系统机械设计中，避免出现导致强度储备不足的薄弱环节，对强度薄弱的部位进行优化改进，以减少应力集中，增加强度储备。
随钻电磁波电阻率测量技术一、引言提高服务质量，降低服务成本是工程技术服务努力追求的目标。
随钻测井相对于电缆测井具有多方面的优势：一是随钻测井资料是在泥浆滤液侵入地层之前或侵入很浅时测得的，能够更真实地反映原状地层的地质特征，提高地层评价精度；二是随钻测井在钻井的同时完成测井作业，减少了井场钻机占用时间，从钻井一测井一体化服务的整体上节省成本；三是在某些大斜度井或特殊地质环境(如膨胀粘土或高压地层)钻井时，电缆测井困难或风险大以致不能进行作业时，随钻测井是唯一可用的测井技术。
因此，随钻测井既提高了地层评价测井数据的质量，又减少了钻井时间，降低了成本。
（一）、随钻测井技术发展现代随钻测井技术大致可分为三代：90年代初以前属于第一代，提供基本的方位测量和地层评价测量，在水平井和大斜度井用作“保险”测井数据。
但其主要应用是在井眼附近进行地层和构造相关对比，以及地层评价。
随钻测井确保能采集到在确定产能和经济性、减少钻井风险时所需要的测井数据。
90年代初和中期属于第二代，方位测量、井眼成像、自动导向马达及正演模拟软件相继推出，通过地质导向精确地确定井眼轨迹。
司钻能用实时方位测量，并结合井眼成像、地层倾角和密度数据，发现目标位置。
这些进展导致了多种类型的井，尤其是大斜度井、超长井和水平井的钻井取得很高的成功率。
从90年代中期到目前属于第三代，称为钻井测井(Logging for Drilling)，提供界定地质环境、钻井过程、采集实时信息时所要求的数据。
表1 随钻测井技术发展（二）、随钻测井的一般知识1、随钻测量MWD包括井眼几何形状（井眼尺寸、井斜、方位等）的测量，与钻井工程相关的工程参数（钻压、钻具扭矩、井眼压力、转速、环空压力等钻井参数）的测量，以及对自然伽马、电阻率的测量。
主要是测量工程数据，并具有单一性。
2、随钻测井LWD在随钻测量MWD的基础上，增加了识别岩性和孔隙性、判识储层的方法如中子、密度等，能对储层做出基本的评价。
随钻感应电阻率测井原理浅析1．电阻率的概念2．电阻率的测量方法3．电阻率的电极系分布4．电阻率测量的数学模型几何因子理论摘要：本文通过对Geolink 公司TRIM 工具测井原理的剖析，详细介绍了感应电阻率测井的原理，并将电缆测井与随钻测井进行比较主题词：MWD 电阻率感应测井原理浅析随钻测量（MWD —Measurement While Drilling ），是一项在钻井过程中，实时对井底的各种参数进行测量的技术，MWD 的最大优点在于它使得司钻和地质工作者实时看到井下正在发生的情况，可以极大的改善决策过程。
随钻测量技术极大的推动了钻井技术的发展，为地层评价提供了新的手段，由于可以直接观测井下工程参数，这就为钻井的进一步科学化提供了有利的条件，及时获得地层资料对于准确评价地层和进行地层对比以及油藏描述也具有重要的意义。
MWD 系统测量的一个十分重要的方面就是电阻率地层评价测井。
自从八十年代中期起，就有许多种不同的MWD 电阻率被测试并投入市场，包括16'短'电位电阻率，聚焦电阻率（有活动和被动聚焦能力），基于电极的装置（可利用钻头或接触按钮）,目前Sperry-Sun Drilling Service服务公司的多空间1~2MHz “电磁波电阻率相位测井” 是工业上唯一商业化的、真正的多探测深度的电阻率测井工具。
Geolink 公司应广大用户的普遍要求，也制造生产出随钻电阻率工具，它将MWD仪器测井结果与通常使用的电缆感应（20KHZ）测井相关联，用这种方法得到的响应与电缆深感应测井的探测深度相类似，其垂直分辨率优于电缆中感应测井。
这种探测深度可以减少井眼环境及泥浆侵入地层对测量产生的影响。
因而不需要对在不同泥浆（水基、油基、气基及泡沫基钻液）中作业中所产生一系列复杂的环境影响进行校正，就能够得到 Rt （地层真实电阻率值） 电阻率的概念一种物质的导电性是指这种物质传导电流的能力，常用电阻率这一物理量来 表示，导电能力差的物质电阻率高，导电能力好的物质电阻率低。
随钻感应电阻率测井原理浅析1．电阻率的概念2．电阻率的测量方法3．电阻率的电极系分布4．电阻率测量的数学模型几何因子理论摘要：本文通过对Geolink公司TRIM工具测井原理的剖析，详细介绍了感应电阻率测井的原理，并将电缆测井与随钻测井进行比较主题词：MWD 电阻率感应测井原理浅析随钻测量（MWD—Measurement While Drilling），是一项在钻井过程中，实时对井底的各种参数进行测量的技术，MWD的最大优点在于它使得司钻和地质工作者实时看到井下正在发生的情况，可以极大的改善决策过程。
随钻测量技术极大的推动了钻井技术的发展，为地层评价提供了新的手段，由于可以直接观测井下工程参数，这就为钻井的进一步科学化提供了有利的条件，及时获得地层资料对于准确评价地层和进行地层对比以及油藏描述也具有重要的意义。
MWD系统测量的一个十分重要的方面就是电阻率地层评价测井。
自从八十年代中期起，就有许多种不同的MWD电阻率被测试并投入市场，包括16’’短电位电阻率，聚焦电阻率（有活动和被动聚焦能力），基于电极的装置（可利用钻头或接触按钮），目前Sperry-Sun Drilling Service服务公司的多空间1~2MHz“电磁波电阻率相位测井”是工业上唯一商业化的、真正的多探测深度的电阻率测井工具。
Geolink公司应广大用户的普遍要求，也制造生产出随钻电阻率工具，它将MWD仪器测井结果与通常使用的电缆感应（20KHZ）测井相关联，用这种方法得到的响应与电缆深感应测井的探测深度相类似，其垂直分辨率优于电缆中感应测井。
这种探测深度可以减少井眼环境及泥浆侵入地层对测量产生的影响。
因而不需要对在不同泥浆（水基、油基、气基及泡沫基钻液）中作业中所产生一系列复杂的环境影响进行校正，就能够得到Rt （地层真实电阻率值）。
电阻率的概念一种物质的导电性是指这种物质传导电流的能力，常用电阻率这一物理量来表示，导电能力差的物质电阻率高，导电能力好的物质电阻率低。

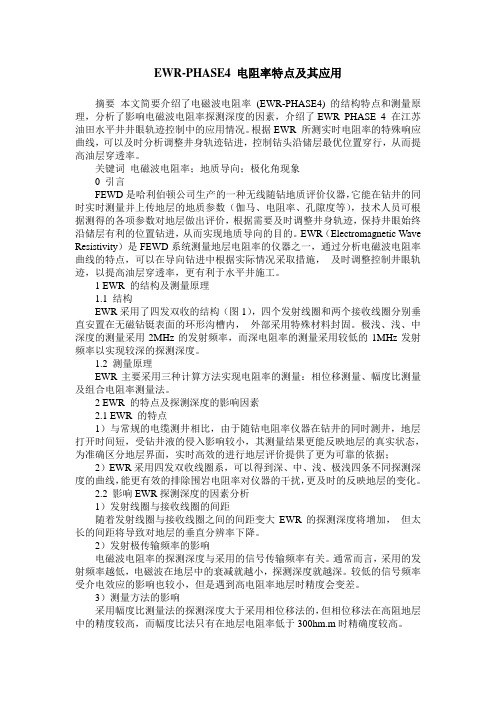

EWR-PHASE4 电阻率特点及其应用摘要本文简要介绍了电磁波电阻率(EWR-PHASE4) 的结构特点和测量原理，分析了影响电磁波电阻率探测深度的因素，介绍了EWR PHASE 4 在江苏油田水平井井眼轨迹控制中的应用情况。
根据EWR 所测实时电阻率的特殊响应曲线，可以及时分析调整井身轨迹钻进，控制钻头沿储层最优位置穿行，从而提高油层穿透率。
关键词电磁波电阻率；地质导向；极化角现象0 引言FEWD是哈利伯顿公司生产的一种无线随钻地质评价仪器，它能在钻井的同时实时测量并上传地层的地质参数（伽马、电阻率、孔隙度等），技术人员可根据测得的各项参数对地层做出评价，根据需要及时调整井身轨迹，保持井眼始终沿储层有利的位置钻进，从而实现地质导向的目的。
EWR（Electromagnetic Wave Resistivity）是FEWD系统测量地层电阻率的仪器之一，通过分析电磁波电阻率曲线的特点，可以在导向钻进中根据实际情况采取措施，及时调整控制井眼轨迹，以提高油层穿透率，更有利于水平井施工。
1 EWR 的结构及测量原理1.1 结构EWR采用了四发双收的结构（图1），四个发射线圈和两个接收线圈分别垂直安置在无磁钻铤表面的环形沟槽内，外部采用特殊材料封固。
极浅、浅、中深度的测量采用2MHz的发射频率，而深电阻率的测量采用较低的1MHz发射频率以实现较深的探测深度。
1.2 测量原理EWR主要采用三种计算方法实现电阻率的测量：相位移测量、幅度比测量及组合电阻率测量法。
2 EWR 的特点及探测深度的影响因素2.1 EWR 的特点1）与常规的电缆测井相比，由于随钻电阻率仪器在钻井的同时测井，地层打开时间短，受钻井液的侵入影响较小，其测量结果更能反映地层的真实状态，为准确区分地层界面，实时高效的进行地层评价提供了更为可靠的依据；2）EWR采用四发双收线圈系，可以得到深、中、浅、极浅四条不同探测深度的曲线，能更有效的排除围岩电阻率对仪器的干扰，更及时的反映地层的变化。
EWR-PHASE4仪器部分随钻电磁波电阻率（EWR-PHASE4）测井仪是利用电磁波在地层中传播时，通过测量电磁波幅度衰减和相位滞后来求出地层电阻率。
仪器传感器采用六天线系统，双频率（1MHZ、2MHZ）四发射双接收。
可以实现四种不同探测深度，地层钻开第一时间真实地层电阻率。

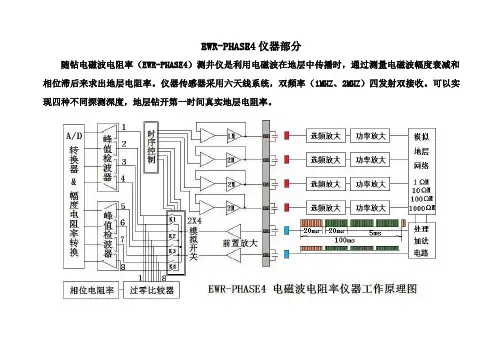

这是电磁波电阻率（EWR PHASE4）测井仪器和地层刻度器工作的原理框图，设计地层刻度器，首先必须了解电磁波电阻率（EWR PHASE4）测井仪的工作原理。
EWR-PHASE4测井仪根据电磁波（在地层）传播原理，采用双频（1&2MHZ）四相位技术，通过测量两个接收电极之间接收到的信号幅度比见公式6，相位差见公式5.再通过解释软件，得到探测深度不同的四条幅度电阻率曲线和四条相位电阻率曲线。
由于发射频率小于10MHZ时，仪器测量结果（幅度衰减和相位差）与介电常数ε和介质磁导率μ关系很小，通常把这两个参数设为常数，那么从上述的公式中可以看出，测量结果就主要与地层电导率σ有关。
这样，测量的四条幅度衰减结果换算出四条幅度电阻率曲线和通过测量的四条相位差结果换算出四条相位电阻率曲线。
与实际地层真电阻率会有一定的误差，该误差最好通过标准刻度器进行校正。
电磁波电阻率（EWR PHASE4）测井仪在均匀介质中发射的电磁场呈柱状对称，电磁场中Z点的相位和幅度应为：公式中的系数a和b为：其中，系数a和b都包括地层介电系数ε和地层磁导率μ，当频率小于10MHZ时，它们可以看成常数。
EWR-PHASE4仪器的两只接收探头，与发射探头的距离为Z1和Z2该两点之间接收信号的幅度差和相位差为：测量过程如下：电极1到电极4按时序循环交替向周围介质发射1MHZ和2MHZ的正弦波。
接收电极5和电极6分别接收到电磁波经过地层传播后，经过幅度衰减和相位滞后的波形（如下图）。
EWR-PHASE4仪器工作波形时序如上图，电极5为近接收，电极6为远接收。
当仪器工作时，电极5接收的信号为一列串行波，顺序为：深探测、中探测、浅探测和超浅探测。
4地层倾角对随钻电阻率测井的影响范宜仁等2013年发表文章“倾斜各向异性地层随钻电磁波响应模拟”，文中通过坐标变换的方法，基于柱坐标系时域有限差分（FDTD）模拟和分析了倾斜各向异性地层随钻电磁波响应。
为了研究各向异性系数对相位（幅度）电阻率的影响，模拟了不同各向异性系数条件下倾斜地层随钻电磁波测井响应，模拟结果表明：当地层倾角小于30°时，不同水平电阻率条件下，各向异性系数对视电阻率影响较小，随钻电磁波视电阻率主要反映地层水平电阻率；随地层倾角增大，视电阻率受各向异性的影响增大，且地层水平电阻率越低，随钻电磁波测井响应受地层各向异性影响越大，相位电阻率比幅度电阻率更加敏感；当地层倾角较大时，随着各向异性系数增大，视电阻率甚至会超过垂直电阻率。
为了研究不同发射频率对各向异性系数的敏感性，模拟了地层各向异性系数为√10，水平电阻率为0.5Ω·ｍ时不同地层倾角条件下随钻电磁波响应，模拟结果显示：随发射频率增大，视电阻率受各向异性影响增强，当地层倾角较大时，随钻电磁波视电阻率甚至会远远超过垂直电阻率。
夏宏泉等2008年发表文章“随钻电阻率测井的环境影响校正主次因素分析”，文中分析了随钻电阻率测井中地层倾角（或井斜角）等环境因素对测井结果的影响及其校正方法。
在大斜度井和水平井测井中，大部分仪器的测量值要受到井斜角或地层倾角的影响，实测曲线出现“异常”和“变形”。
在直井中，如果地层是水平的，则仪器测量的是水平电阻率。
但如果仪器在钻开同样地层的水平井时，则测量电流会流过地层的水平面和垂直面，视电阻率测量值R a是水平电阻率R h和垂直电阻率R v合成的[3-6]。
假设在水平井中地层存在各向异性，垂直层界面方向的电阻率为R v，平行层界面方向的电阻率为R h，径向上（与地层平行的方向）为宏观各向同性，可推导出地层视电阻率R a、R h、R v的关系为⁄R a=Rℎ√cos2θ+sin2θλ⁄式中，λ为地层电阻率的各向异性系数，λ=（R v/R h）0.5；θ为相对倾角，即井轴与地层面法线的相对夹角，可由井斜角和地层倾角求得。
电阻率测井方法基本原理1、双感应测井 Dual Induction Log1、双感应测井原理示意图图1 感应原理示意图2、双感应测井原理① 发射线圈形成的电磁场在地层中产生环井眼感应电流（涡流），涡流形成二次电磁场，在接收线圈中产生感应信号，其大小与地层电导率成正比。
具体表述为：把地层看成是一个环绕井轴的大线圈，把装有发射线圈T 和接收线圈R 的井下仪器放入井中，对发射线圈通以交变电流I ，在发射线圈周围地层中产生了交变磁场Φ1，这个交变磁场通过地层，在地层中感应出电流I1，此电流环绕井轴流动，叫涡流。
涡流在地层中流动又产生交变磁场，这个磁场是地层中的感应电流产生的，叫二次磁场Φ2，二次磁场Φ2穿过接收线圈R ，并在R 中感应出电流I2，从而被记录仪记录。
很明显，接收线圈R 中感应产生的电动势大小与地层中产生的涡流大小有关，而涡流大小又与岩石的导电性有关，地层电导率大，则涡流大，电导率小，则涡流小，涡流与电导率成正比，因而接收线圈中的电动势也与电导率成正比。
根据记录仪记录到的感应电动势的大小，就可知道地层的电导率。
中可以看出，接收线圈R 不仅被二次磁场Φ2穿过，而且被一次磁场Φ1穿过。
因而接收线圈R 中产生的信号有两种：一是由地层产生的，与地层导电性有关的信号，称为有用信号，用VR 表示。
另一种是由仪器的发射线圈直接感应产生的，这是一种干扰因素，称为无用信号，用VX 表示，二者在相位上相差90°。
感应测井是径向（沿半径方向）近似并联的电导测井仪器。
根据几何因子理论：tt invasioninvasion mmud tt mud mud t R G R G R G G G G 111invasion invasion ⨯+⨯+⨯=⋅+⋅+⋅=σσσσ其中：mud G 、invasion G 、t G 分别为泥浆、侵入带、地层的几何因子；mud σ、invasion σ、t σ分别为泥浆、侵入带、地层的电导率。
第二章普通电阻率法测井电阻率法测井—根据岩石导电能力的差异，在钻孔中研究岩层性质和区分它们的一套测井方法。
它包括普通电极系电阻率法测井，微电极系测井，侧向测井，感应测井等方法。
普通电阻率法测井—使用普通电极系的电阻率法测井。
电阻率法测井的物理依据—石油和水的电阻率相差很大，同样的储集层，含油时比含水时电阻率要高。
第一节电阻率法测井的基本知识一、岩石电阻率电阻率的概念：导线电阻用 r = R · L/S 式表示，式中系数 R 与物质的材料有关，称为电阻率。
单位为Ω· m 。
岩石电阻率的影响因素：矿物成份、孔隙度、孔隙流体的性质、温度等。
储杂层岩石导电性（电导率）可用下式表示：C t = A· C w + BC m式中 C w—孔隙中流体的电导率；C m —粘土表面导电性造成的附加电层率；A, B—系数。
不含粘土的砂岩层，电阻率可表示为：R t = A′· R w式中， A ′ = 1/A—与岩石孔隙结构、孔隙大小是否含油气有关，可将上式改写为：R t = F· I· R w式中 F—与孔隙结构、孔隙大小有关的系数，称为“地层因素”。
F 可写成： F = a /φ m式中φ为孔隙度，a和m与岩性及胶结程度有关的系数。
I—称为电阻率指数或电阻增大率，与岩石含油气有关。
I与岩石中含油气饱和度有关式中 S w 、 S 0 分别为含水饱和度和含油饱和度，n为系数。
孔隙流体的电阻率为R w ，它与含盐多少、盐的类型及温度有关。
二、普通电阻率测井现场的测量原理电阻率法测井，首先是研究在一定供电电流的情况下电场分布的问题，然后再根据电场与电阻率的关系确定出岩层电阻率，并划分出不同电阻率的地层。
三、描写电场分布的基本方程和边界条件稳定电流场基本方程为拉普拉斯方程：根据测井具体情况，解方程的边界条件有4项：①在接近点电源的点上，电位V 的表示式与在单一介质中的情况相同；②在无限远点（r→∞），V → 0；③在两种介质的界面上，V 是连续的，即V 1 = V 2；④电流穿过介质界面时，电流密度法向分量连续。
写一篇随钻方位电磁波电阻率成像模拟及应用的报告，600字
随钻方位电磁波电阻率成像（Directional EM Wave Resistivity Imaging，DEMWRI）技术具有非常重要的地质勘查价值，是一种常用的电磁新兴测井技术。
它是利用通过电磁波模拟地球电性结构、定量评价各种类型油藏对电波感应效应的一种测井技术。
当前，这种技术已被应用到测井、油藏评价、油气勘探等领域中，可以大大提升我国油气资源的开发效率，并减少工程成本。
DEMWRI技术的工作原理主要是该技术会把地表以下的空间用电磁波探测，根据从不同深度和夹角得到的电磁信号，将这些信号转换成层观测点的电阻率，从而得出深度和夹角电阻率曲线图，从而便于分析地质层的位置、厚度、面积，以及地质结构的特征。
DEMWRI技术的模拟主要包括三个步骤：1) 通过测量得到反射端电磁波的水平及垂直分量；2) 电磁波的模拟，以反映地质结构及各特征的物理属性；3) 根据实际的地质物理属性，进行模拟，重新构建得到的地形及地质特征。
由此可以分析出地质构造及各类特征，从而得出深度和夹角电阻率曲线图。
DEMWRI技术的应用潜力十分巨大，主要用于油气藏勘探和评价。
一方面，它可以用于深度电磁勘探，分析岩性特征和地形，有助于更好地研究油藏地质；另一方面，它可以用来对油气藏进行评价，根据深度和夹角电阻率曲线图来预测油气藏的位置、厚度和面积等参数，从而明确油气藏的实际开发情况。
总之，随钻方位电磁波电阻率成像技术具有很高的应用前景，具有极大的科学价值和工程应用价值，可以有效提高我国油气资源开发效率，改善油气资源的利用效率。
随钻电磁波电阻率测井曲线分离关系研究岳喜洲;马明学;李国玉【摘要】随钻电磁波电阻率测井仪器受围岩、相对介电常数、泥浆侵入、电阻率各向异性等不同因素影响时,多条电阻率测量曲线之间会呈现复杂的分离关系。
文章采取数值计算的方法,模拟各种环境因素对随钻电阻率曲线分离关系的影响。
研究表明,围岩影响使目的层电阻率曲线值降低,对幅度比电阻率的影响大于相位差电阻率;介电参数的影响使幅度比电阻率大于相位差电阻率;低阻泥浆侵入的影响使长源距测量值大于短源距测量值;在电阻率各向异性地层中,随着相对倾角的增大,相位差电阻率大于幅度衰减电阻率。
不同的影响因素会导致电阻率曲线出现不同的分离次序,根据曲线分离规律,可定性分析仪器测量时受到的具体影响因素,对仪器环境校正和随钻地层评价有指导意义。
【期刊名称】《石油管材与仪器》【年(卷),期】2016(000)002【总页数】5页(P53-56,59)【关键词】随钻电阻率测井;围岩;相对介电常数;泥浆侵入;各向异性【作者】岳喜洲;马明学;李国玉【作者单位】中海油田服务股份有限公司,北京101149【正文语种】中文【中图分类】P631.81随钻电磁波电阻率测井仪在随钻地层评价和钻井地质导向方面已获得广泛应用。
目前商用仪器均采用多源距、多频率的测量方式，产生多条随钻电阻率测井曲线[1]。
均匀无限大地层中，多条随钻电磁波电阻率的曲线应该重合，但实际测井时，多条视电阻率测量曲线会出现不同的分离关系，主要原因是测量环境和地层因素的影响。
复杂的曲线分离关系会对随钻电阻率测井资料的数据处理和地层评价带来一定的困难。
王伟[2]分析了在大斜度井和水平井中随钻测井曲线受到井斜、地层产状、测井仪探测范围、钻井等因素的影响而出现的形态异常，但未分析井下复杂的测量环境及地层因素对随钻电阻率曲线的分离关系造成的影响。
本文采用数值仿真方法，计算仪器在地层中的响应，重点考察围岩、介电常数、泥浆侵入、电阻率各向异性等随钻测井常见的环境因素对曲线分离关系的影响。
电磁波电阻率测井原理
电磁波电阻率测井原理是利用电磁波传播特性，在井下发送一定频率的电磁波信号，电磁波在传播过程中遇到电阻率不同的地层时，会产生幅度和相位的变化，通过接收并处理这些信号，可以得到地层的电阻率信息。
电磁波电阻率测井是一种双频率（400kHz和2MHz）、双源距、可进行实时补偿的随钻测井工具，其一般原理如下：从发射极发出的电磁波，通过地层到达中间的接收天线，由于地层的导电性不同，电磁波到达接收天线处出现相位差和幅度差，不同的地层出现相位差和幅度衰减不同，故可以判别地层。
