毕业设计（论文）报告纸 i 数控机床的模块化设计

摘 要 用户需求的个性化和多样化正成为机床制造业发展的一个重要特色，如何快速响应市场的需求对企业在竞争中占据有利地位具有重要的意义。本文针对这一企业需求，将模块化设计思想引入了数控机床的设计当中，在研究模块化设计的一般方法的基础上针对数控机床的特点对其进行了模块的划分、建模、参数化设计等工作，并基于SolidWorks开发了数控机床参数化设计系统。主要研究内容如下： 文章首先研究并总结了模块化设计原理及其核心思想，并在此基础上提出了针对数控机床的具体的模块划分方法；其次通过对数控机床的模块划分建立了数控机床模块数据库； 第三利用VB语言对三维CAD软件So1idWorks进行二次开发，完成了数控机床模块参数化设计系统，并以典型部件为例，进行测试验证。

关键词：模块化设计，数控机床，模块划分，参数化建模 毕业设计（论文）报告纸

ii Modular Design of CNC Machine Tools Abstract Personalization and diversification of user requirements is becoming one of the most important characteristics of manufacturing. It is significant to rapidly response to the demand of the market for enterprises taking advantageous position in competition. In order to meet this need, the modular design thought was draw into the design of numerical control machine. Based on the general method of modular design, module, modeling and configuration of CNC machine were researched according to the characteristics of it. A CNC machine parametric design system was developed by Solidworks. The main research contents are as follows. Firstly, the existing modular design theory and method was analyzed, and on this basis, a specific module partition method for CNC machine tools was put forward. Secondly, in basis of module partition, the module database was founded. Finally, parametric design of the CNC system by SolidWorks was initially completed. And the running instances of the system were also given.

Key Words：Modular Design; Numerical Control Machine Tools; Module Partition; Parametric

Modeling 毕业设计（论文）报告纸

iii 目 录 摘 要 ....................................................................... i Abstract ..................................................................... ii 第一章 引 言 ............................................................ - 1 - 1.1 课题研究的背景及意义.............................................. - 1 - 1.1.1 课题研究的背景 ............................................... - 1 - 1.1.2 课题研究的意义 ............................................... - 2 - 1.2 研究现状及存在的问题.............................................. - 2 - 1.2.1国内外研究现状................................................ - 2 - 1.2.2存在的问题.................................................... - 3 - 1.3 论文研究内容....................................................... - 4 - 第二章 数控机床模块化设计方法 ............................................. - 5 - 2.1模块的设计的理论基础 ............................................... - 5 - 2.1.1模块化设计的相关概念.......................................... - 5 - 2.1.2模块化设计的方式和一般过程.................................... - 6 - 2.2 模块的划分......................................................... - 8 - 2.2.1 模块划分的原则 ............................................... - 8 - 2.2.2 模块划分的角度 ............................................... - 9 - 2.2.3 模块的聚类方法 .............................................. - 12 - 2.3 本文对数控机床采取的划分方法...................................... - 16 - 第三章 数控机床模块几何建模技术研究 ..................................... - 17 - 3.1 数控机床元件几何建模常用方法...................................... - 17 - 3.2 数控机床模块几何建模的关键技术.................................... - 18 - 3.2.1 数控机床零件模块的自动几何建模原理 .......................... - 19 - 3.2.2 数控机床组件模块的自动几何建模原理 .......................... - 22 - 第四章 SolidWorks二次开发平台的设计...................................... - 24 - 毕业设计（论文）报告纸 iv 4.1 SoildWorks软件简介及二次开发技术 ................................. - 24 - 4.2数控机床参数化设计系统的结构设计 .................................. - 26 - 4.2.1数控机床参数化设计系统流程图................................. - 26 - 4.2.2数控机床模块化设计系统数据结构............................... - 27 - 4.3.1数控机床模块管理模块......................................... - 30 - 4.3.2数控机床模块配置模块......................................... - 33 - 第五章 总结与展望 ........................................................ - 35 - 5.1 总结 .............................................................. - 35 - 5.2 展望 ........................................................................ - 35 - 参 考 文 献 .............................................................. - 36 - 致 谢 ................................................................ - 37 - 附 录 ................................................................. - 38 -

合集下载

基于CDIO数控机床维修课程教学模式论文

基于CDIO数控机床维修课程教学模式论文

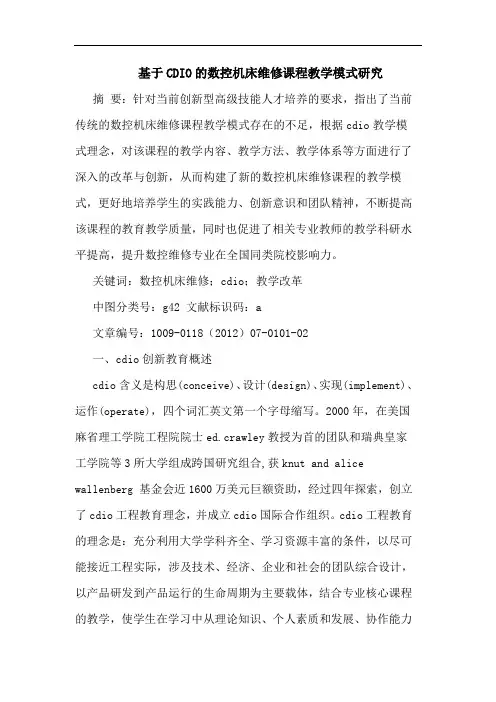

基于CDIO的数控机床维修课程教学模式研究摘要：针对当前创新型高级技能人才培养的要求，指出了当前传统的数控机床维修课程教学模式存在的不足，根据cdio教学模式理念，对该课程的教学内容、教学方法、教学体系等方面进行了深入的改革与创新，从而构建了新的数控机床维修课程的教学模式，更好地培养学生的实践能力、创新意识和团队精神，不断提高该课程的教育教学质量，同时也促进了相关专业教师的教学科研水平提高，提升数控维修专业在全国同类院校影响力。

关键词：数控机床维修；cdio；教学改革中图分类号：g42 文献标识码：a文章编号：1009-0118（2012）07-0101-02一、cdio创新教育概述cdio含义是构思(conceive)、设计(design)、实现(implement)、运作(operate)，四个词汇英文第一个字母缩写。

2000年，在美国麻省理工学院工程院院士ed.crawley教授为首的团队和瑞典皇家工学院等3所大学组成跨国研究组合,获knut and alice wallenberg 基金会近1600万美元巨额资助，经过四年探索，创立了cdio工程教育理念，并成立cdio国际合作组织。

cdio工程教育的理念是：充分利用大学学科齐全、学习资源丰富的条件，以尽可能接近工程实际，涉及技术、经济、企业和社会的团队综合设计，以产品研发到产品运行的生命周期为主要载体，结合专业核心课程的教学，使学生在学习中从理论知识、个人素质和发展、协作能力和对社会大系统的适应与调控能力四个方面得到全面的训练和提高。

二、数控机床维修课程概述（一）目前教学模式分析1、课程性质与定位《数控机床维修》课程的主要目标是使学生能够完成数控装备制造类企业电气装调岗位的典型工作任务，能够运用数控原理进行数控机床控制系硬统件配置、数控机床一般功能调试以及简单故障分析，使学生掌握数控机床安装、调试、维修手段，学会普通机床数控化改造等专业技能，能更快地适应以后专业岗位工作。

可重构机床模块化设计研讨

可重构机床模块化设计研讨

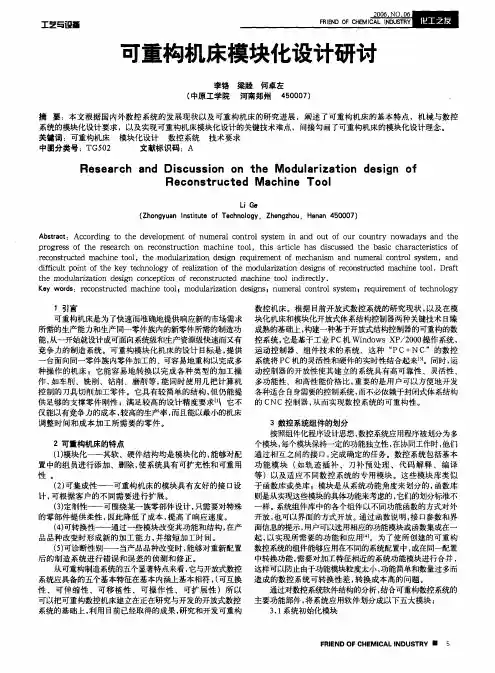

竞争力的制造系统。可重构模块化机床的设计目 标是， 提供 一台面向同一零件族内零件加工的、 可容易地重构以完成多 种操作的机床。它能容易地转换以完成各种类型的加工操 作， 如车削、铣削、钻削、磨削等， 能同时使用几把计算机 控制的刀具切削加工零件。它具有较简单的结构， 但仍能提 供足够的支撑零件刚性 ; 满足较高的设计精度要求n、它不 仅能以有竞争力的成本， 较高的生产率， 而且能以最小的机床
