260电动螺旋压力机螺杆设计分析

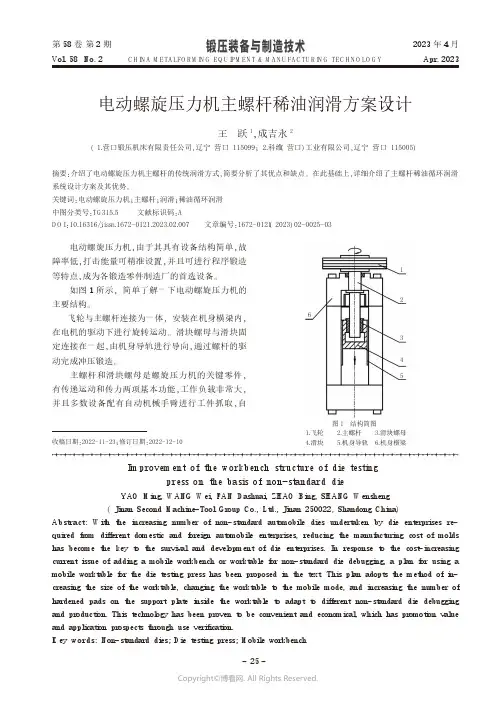

第2期电动螺旋压力机,由于其具有设备结构简单,故障率低,打击能量可精准设置,并且可进行程序锻造等特点,成为各锻造零件制造厂的首选设备。

如图1所示,简单了解一下电动螺旋压力机的主要结构。

飞轮与主螺杆连接为一体,安装在机身横梁内,在电机的驱动下进行旋转运动。

滑块螺母与滑块固定连接在一起,由机身导轨进行导向,通过螺杆的驱动完成冲压锻造。

主螺杆和滑块螺母是螺旋压力机的关键零件,有传递运动和传力两项基本功能,工作负载非常大,并且多数设备配有自动机械手臂进行工件抓取,自收稿日期:2022-11-23;修订日期:2022-12-10电动螺旋压力机主螺杆稀油润滑方案设计王跃1,成吉永2(1.营口锻压机床有限责任公司,辽宁营口115099;2.科维(营口)工业有限公司,辽宁营口115005)摘要:介绍了电动螺旋压力机主螺杆的传统润滑方式,简要分析了其优点和缺点。

在此基础上,详细介绍了主螺杆稀油循环润滑系统设计方案及其优势。

关键词:电动螺旋压力机;主螺杆;润滑;稀油循环润滑中图分类号:TG 315.5文献标识码:AD O I :10.16316/j .i s s n.1672-0121.2023.02.007文章编号:1672-0121(2023)02-0025-03第58卷第2期V ol .58No.2C H I N A M ETA LFO R M I N G EQ U I PM EN T &M A N U FA C TU R I N G TEC H N O LO G Y2023年4月A pr .20231234561.飞轮2.主螺杆3.滑块螺母4.滑块5.机身导轨6.机身横梁图1结构简图I m provem ent of t he w orkbench s t ruct ure of di e t es t i ngpres s on t he bas i s of non-s t andard di eY A O M i ng,W A N G W ei ,FA N D ashuai ,ZH A O Bi ng,SH A N G W ens heng(J i nan Second M achi ne-Tool G r oup Co.,Lt d.,J i nan 250022,Shandong Chi na )A bs t ract :W i t h t he i ncr eas i ng num ber of non-s t andar d aut om obi l e di es under t aken by di e ent er pr i s es r e-qui r ed f r om di f f er ent dom es t i c and f or ei gn aut om obi l e ent er pr i s es,r educi ng t he m anuf act ur i ng cos t of m ol ds has becom e t he key t o t he s ur vi val and devel opm ent of di e ent er pr i ses .I n r es pons e t o t he cos t -i ncr eas i ng cur r ent i s s ue of addi ng a m obi l e wor kbench or wor kt abl e f or non-s t andar d di e debuggi ng,a pl an f or usi ng a m obi l e wor kt abl e f or t he di e t est i ng pr ess has been pr opos ed i n t he t ext .Thi s pl an adopt s t he m et hod of i n-cr eas i ng t he s i ze of t he wor kt abl e,changi ng t he wor kt abl e t o t he m obi l e m ode,and i ncr eas i ng t he num ber of har dened pads on t he s uppor t pl at e i ns i de t he wor kt abl e t o adapt t o di f f er ent non-s t andar d di e debuggi ng and pr oduct i on.Thi s t echnol ogy has been pr oven t o be conveni ent and econom i cal ,whi ch has pr om ot i on val ue and appl i cat i on pr ospect s t hr ough use ver i f i cat i on.K ey w ords :N on-s t andar d di es ;D i e t es t i ng pr ess ;M obi l e wor kbench25--第58卷动化程度较高,长时间摩擦还会导致螺旋副工作温度过高。

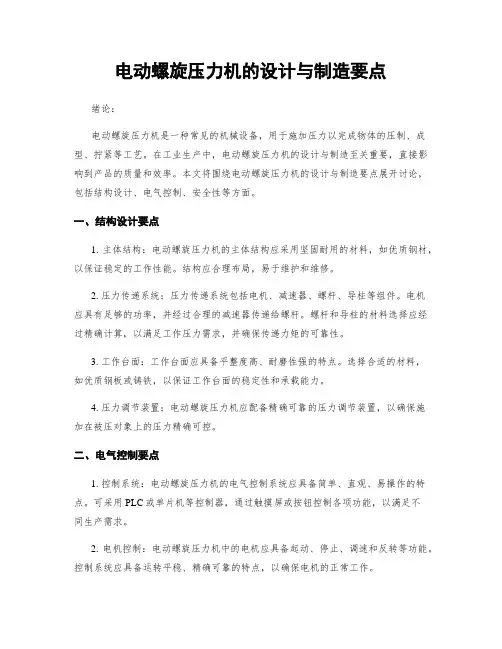

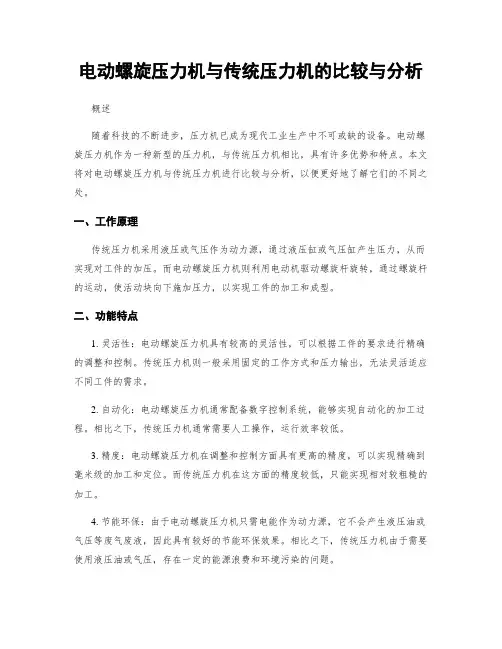

电动螺旋压力机的设计与制造要点绪论：电动螺旋压力机是一种常见的机械设备，用于施加压力以完成物体的压制、成型、拧紧等工艺。

在工业生产中，电动螺旋压力机的设计与制造至关重要，直接影响到产品的质量和效率。

本文将围绕电动螺旋压力机的设计与制造要点展开讨论，包括结构设计、电气控制、安全性等方面。

一、结构设计要点1. 主体结构：电动螺旋压力机的主体结构应采用坚固耐用的材料，如优质钢材，以保证稳定的工作性能。

结构应合理布局，易于维护和维修。

2. 压力传递系统：压力传递系统包括电机、减速器、螺杆、导柱等组件。

电机应具有足够的功率，并经过合理的减速器传递给螺杆。

螺杆和导柱的材料选择应经过精确计算，以满足工作压力需求，并确保传递力矩的可靠性。

3. 工作台面：工作台面应具备平整度高、耐磨性强的特点。

选择合适的材料，如优质钢板或铸铁，以保证工作台面的稳定性和承载能力。

4. 压力调节装置：电动螺旋压力机应配备精确可靠的压力调节装置，以确保施加在被压对象上的压力精确可控。

二、电气控制要点1. 控制系统：电动螺旋压力机的电气控制系统应具备简单、直观、易操作的特点。

可采用PLC或单片机等控制器，通过触摸屏或按钮控制各项功能，以满足不同生产需求。

2. 电机控制：电动螺旋压力机中的电机应具备起动、停止、调速和反转等功能。

控制系统应具备运转平稳、精确可靠的特点，以确保电机的正常工作。

3. 压力控制：电动螺旋压力机应配备压力传感器，通过控制系统对压力进行实时监控和调节。

当压力过大或过小时，应及时发出警报或自动调整，以确保工作安全和压制效果。

4. 机械保护：电动螺旋压力机应具备机械保护装置，如遇到异常情况，如过载或卡住，应自动停止工作。

此外，还可以加装急停开关和防护罩等装置，以确保操作人员的安全。

三、安全性要点1. 防护装置：电动螺旋压力机应配备完善的安全防护装置，如防护网、防护罩等。

确保工作过程中不会造成人员伤害或物体飞溅。

2. 安全开关：电动螺旋压力机应配备急停开关和紧急停机按钮等安全控制设备，当发生意外情况时，可以立即切断电气和机械动力，保护操作人员的安全。

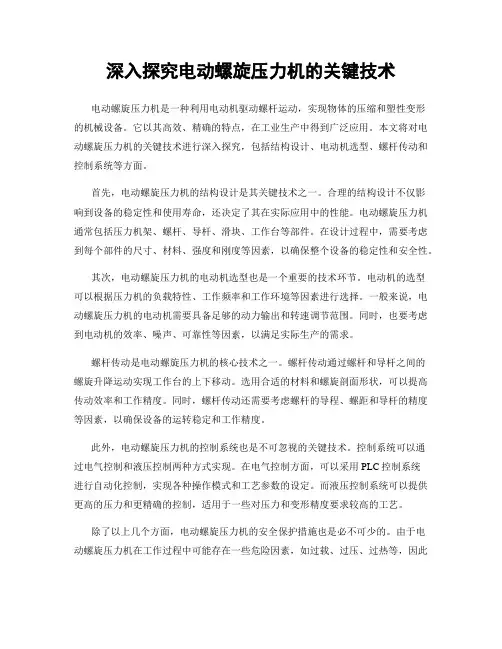

深入探究电动螺旋压力机的关键技术电动螺旋压力机是一种利用电动机驱动螺杆运动，实现物体的压缩和塑性变形的机械设备。

它以其高效、精确的特点，在工业生产中得到广泛应用。

本文将对电动螺旋压力机的关键技术进行深入探究，包括结构设计、电动机选型、螺杆传动和控制系统等方面。

首先，电动螺旋压力机的结构设计是其关键技术之一。

合理的结构设计不仅影响到设备的稳定性和使用寿命，还决定了其在实际应用中的性能。

电动螺旋压力机通常包括压力机架、螺杆、导杆、滑块、工作台等部件。

在设计过程中，需要考虑到每个部件的尺寸、材料、强度和刚度等因素，以确保整个设备的稳定性和安全性。

其次，电动螺旋压力机的电动机选型也是一个重要的技术环节。

电动机的选型可以根据压力机的负载特性、工作频率和工作环境等因素进行选择。

一般来说，电动螺旋压力机的电动机需要具备足够的动力输出和转速调节范围。

同时，也要考虑到电动机的效率、噪声、可靠性等因素，以满足实际生产的需求。

螺杆传动是电动螺旋压力机的核心技术之一。

螺杆传动通过螺杆和导杆之间的螺旋升降运动实现工作台的上下移动。

选用合适的材料和螺旋剖面形状，可以提高传动效率和工作精度。

同时，螺杆传动还需要考虑螺杆的导程、螺距和导杆的精度等因素，以确保设备的运转稳定和工作精度。

此外，电动螺旋压力机的控制系统也是不可忽视的关键技术。

控制系统可以通过电气控制和液压控制两种方式实现。

在电气控制方面，可以采用PLC控制系统进行自动化控制，实现各种操作模式和工艺参数的设定。

而液压控制系统可以提供更高的压力和更精确的控制，适用于一些对压力和变形精度要求较高的工艺。

除了以上几个方面，电动螺旋压力机的安全保护措施也是必不可少的。

由于电动螺旋压力机在工作过程中可能存在一些危险因素，如过载、过压、过热等，因此需要采取相应的安全保护措施，以确保操作人员的安全。

常见的安全保护装置包括限位开关、紧急停机按钮、软启动器等，可以有效地防止意外事故的发生。

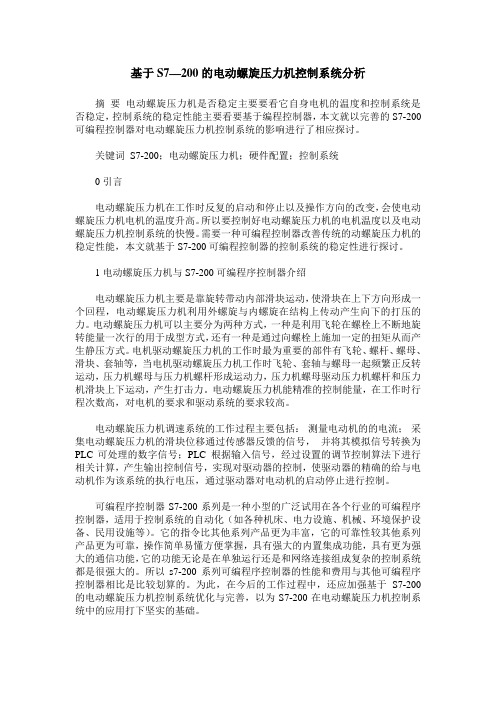

基于S7—200的电动螺旋压力机控制系统分析摘要电动螺旋压力机是否稳定主要要看它自身电机的温度和控制系统是否稳定，控制系统的稳定性能主要看要基于编程控制器，本文就以完善的S7-200可编程控制器对电动螺旋压力机控制系统的影响进行了相应探讨。

关键词S7-200；电动螺旋压力机；硬件配置；控制系统0引言电动螺旋压力机在工作时反复的启动和停止以及操作方向的改变，会使电动螺旋压力机电机的温度升高。

所以要控制好电动螺旋压力机的电机温度以及电动螺旋压力机控制系统的快慢。

需要一种可编程控制器改善传统的动螺旋压力机的稳定性能，本文就基于S7-200可编程控制器的控制系统的稳定性进行探讨。

1电动螺旋压力机与S7-200可编程序控制器介绍电动螺旋压力机主要是靠旋转带动内部滑块运动，使滑块在上下方向形成一个回程，电动螺旋压力机利用外螺旋与内螺旋在结构上传动产生向下的打压的力。

电动螺旋压力机可以主要分为两种方式，一种是利用飞轮在螺栓上不断地旋转能量一次行的用于成型方式，还有一种是通过向螺栓上施加一定的扭矩从而产生静压方式。

电机驱动螺旋压力机的工作时最为重要的部件有飞轮、螺杆、螺母、滑块、套轴等，当电机驱动螺旋压力机工作时飞轮、套轴与螺母一起频繁正反转运动，压力机螺母与压力机螺杆形成运动力，压力机螺母驱动压力机螺杆和压力机滑块上下运动，产生打击力。

电动螺旋压力机能精准的控制能量，在工作时行程次数高，对电机的要求和驱动系统的要求较高。

电动螺旋压力机调速系统的工作过程主要包括：测量电动机的的电流；采集电动螺旋压力机的滑块位移通过传感器反馈的信号，并将其模拟信号转换为PLC可处理的数字信号；PLC 根据输入信号，经过设置的调节控制算法下进行相关计算，产生输出控制信号，实现对驱动器的控制，使驱动器的精确的给与电动机作为该系统的执行电压，通过驱动器对电动机的启动停止进行控制。

可编程序控制器S7-200系列是一种小型的广泛试用在各个行业的可编程序控制器，适用于控制系统的自动化（如各种机床、电力设施、机械、环境保护设备、民用设施等）。

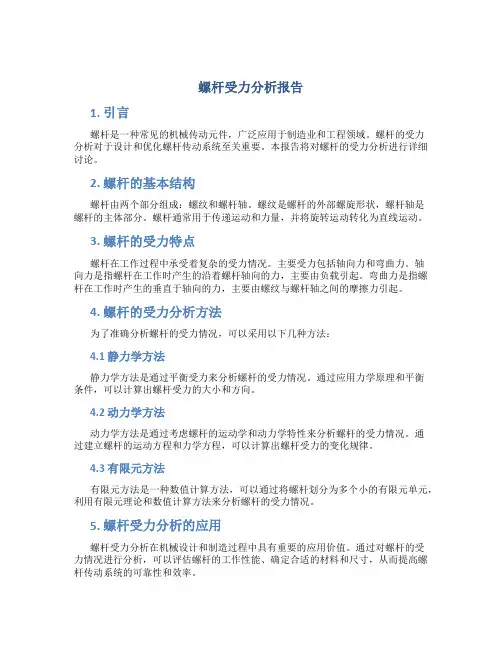

螺杆受力分析报告1. 引言螺杆是一种常见的机械传动元件，广泛应用于制造业和工程领域。

螺杆的受力分析对于设计和优化螺杆传动系统至关重要。

本报告将对螺杆的受力分析进行详细讨论。

2. 螺杆的基本结构螺杆由两个部分组成：螺纹和螺杆轴。

螺纹是螺杆的外部螺旋形状，螺杆轴是螺杆的主体部分。

螺杆通常用于传递运动和力量，并将旋转运动转化为直线运动。

3. 螺杆的受力特点螺杆在工作过程中承受着复杂的受力情况。

主要受力包括轴向力和弯曲力。

轴向力是指螺杆在工作时产生的沿着螺杆轴向的力，主要由负载引起。

弯曲力是指螺杆在工作时产生的垂直于轴向的力，主要由螺纹与螺杆轴之间的摩擦力引起。

4. 螺杆的受力分析方法为了准确分析螺杆的受力情况，可以采用以下几种方法：4.1 静力学方法静力学方法是通过平衡受力来分析螺杆的受力情况。

通过应用力学原理和平衡条件，可以计算出螺杆受力的大小和方向。

4.2 动力学方法动力学方法是通过考虑螺杆的运动学和动力学特性来分析螺杆的受力情况。

通过建立螺杆的运动方程和力学方程，可以计算出螺杆受力的变化规律。

4.3 有限元方法有限元方法是一种数值计算方法，可以通过将螺杆划分为多个小的有限元单元，利用有限元理论和数值计算方法来分析螺杆的受力情况。

5. 螺杆受力分析的应用螺杆受力分析在机械设计和制造过程中具有重要的应用价值。

通过对螺杆的受力情况进行分析，可以评估螺杆的工作性能、确定合适的材料和尺寸，从而提高螺杆传动系统的可靠性和效率。

6. 结论本报告对螺杆的受力分析进行了详细的讨论。

螺杆受力分析是机械设计和制造过程中不可或缺的一部分，对于确保螺杆传动系统的正常工作至关重要。

通过合适的受力分析方法，可以有效评估螺杆的工作性能，并进行相应的优化设计，从而提高螺杆传动系统的可靠性和效率。

以上为螺杆受力分析报告的内容，通过对螺杆的受力特点、受力分析方法和应用进行详细阐述，希望能够对读者对螺杆的受力分析有更深入的了解。

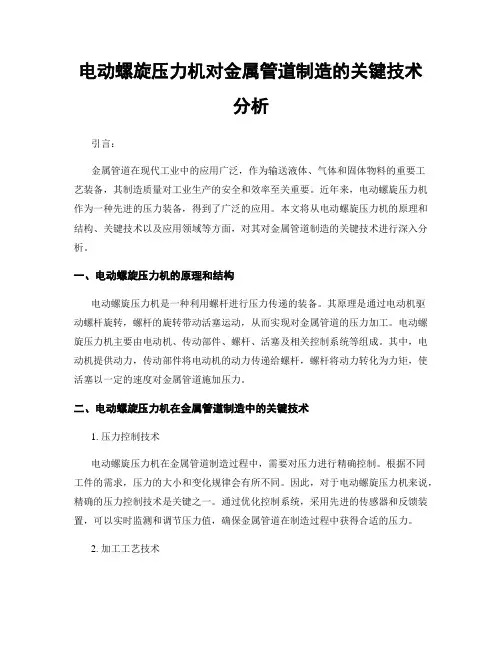

电动螺旋压力机对金属管道制造的关键技术分析引言：金属管道在现代工业中的应用广泛，作为输送液体、气体和固体物料的重要工艺装备，其制造质量对工业生产的安全和效率至关重要。

近年来，电动螺旋压力机作为一种先进的压力装备，得到了广泛的应用。

本文将从电动螺旋压力机的原理和结构、关键技术以及应用领域等方面，对其对金属管道制造的关键技术进行深入分析。

一、电动螺旋压力机的原理和结构电动螺旋压力机是一种利用螺杆进行压力传递的装备。

其原理是通过电动机驱动螺杆旋转，螺杆的旋转带动活塞运动，从而实现对金属管道的压力加工。

电动螺旋压力机主要由电动机、传动部件、螺杆、活塞及相关控制系统等组成。

其中，电动机提供动力，传动部件将电动机的动力传递给螺杆，螺杆将动力转化为力矩，使活塞以一定的速度对金属管道施加压力。

二、电动螺旋压力机在金属管道制造中的关键技术1. 压力控制技术电动螺旋压力机在金属管道制造过程中，需要对压力进行精确控制。

根据不同工件的需求，压力的大小和变化规律会有所不同。

因此，对于电动螺旋压力机来说，精确的压力控制技术是关键之一。

通过优化控制系统，采用先进的传感器和反馈装置，可以实时监测和调节压力值，确保金属管道在制造过程中获得合适的压力。

2. 加工工艺技术金属管道制造过程中的加工工艺对产品质量和性能起着决定性的作用。

电动螺旋压力机作为关键的加工设备之一，其加工工艺技术尤为重要。

在金属管道制造中，通常需要进行冷加工、热变形和冷凝等工艺。

电动螺旋压力机能够通过优化工艺参数，如温度、速度和压力等，实现对金属管道形状和性能的精确控制。

3. 设备稳定性和可靠性技术电动螺旋压力机在金属管道制造中常常需要长时间、高强度的工作。

因此，保障设备的稳定性和可靠性是关键技术之一。

要保证电动螺旋压力机的稳定性，需要对关键零部件进行优化设计，确保其具有足够的强度和刚度。

对于设备的可靠性，需要加强设备的维护和保养，及时处理设备故障，提高设备的寿命和运行效率。

螺杆受力分析报告简介本文档旨在对螺杆的受力分析进行详细说明。

螺杆是一种常见的机械零件，其主要作用是传递力量或分离物体。

螺杆结构和工作原理螺杆由一个螺旋线形状的凸起称为“螺纹”环绕的圆柱体构成。

通常，螺杆与螺帽配合，螺帽上有与螺纹相配合的凹槽。

当螺杆转动时，螺纹将螺杆和螺帽拉近或推离，实现力量的传递或物体的分离。

螺杆的主要工作原理是借助螺旋线的斜面，在旋转时产生一个轴向的力，即“螺杆力”。

螺杆力的大小取决于螺杆的直径、螺距和旋转力矩。

螺杆的受力分析螺杆受力分析的目的是确定螺杆受到的各种力和扭矩，以确保螺杆的强度和稳定性。

螺杆受力分析包括以下几个方面：1. 螺杆力螺杆力是螺杆传递力量的关键因素。

它可以由以下公式计算得到：F = P / (π * d * p)其中，F为螺杆力，P为施加在螺杆上的力，d为螺杆直径，p为螺纹的螺距。

2. 温度影响温度变化会导致螺杆的长度发生变化，进而对螺杆产生额外的应力。

这种应力可以通过线膨胀系数来估计，并添加到螺杆受力分析中。

3. 材料强度螺杆的材料强度是螺杆设计的重要考虑因素之一。

常见的材料强度参数包括拉伸强度和屈服强度。

在螺杆受力分析中，需要确保螺杆在受到最大载荷时不会超过其材料强度的限制。

4. 扭矩螺杆受力分析还需要考虑扭矩对螺杆的影响。

扭矩是指施加在螺杆上的旋转力矩，可以导致螺杆产生扭转变形和应力。

结论螺杆受力分析是确保螺杆的强度和稳定性的重要过程。

通过计算螺杆力、考虑温度影响、材料强度和扭矩等因素，可以得到准确的螺杆受力分析结果，并为螺杆的设计和使用提供依据。

参考文献•Smith, G. (1995). Screw Extruders: Feeders, Melters, and Screws.Hanser Gardner Publications.请注意：本文档仅用于学术交流和参考，不针对具体的螺杆设计和使用情况。

如需具体应用，请咨询专业工程师。

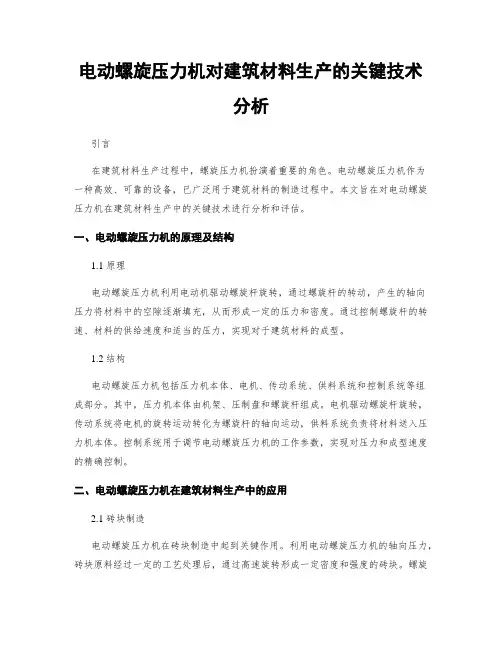

电动螺旋压力机对建筑材料生产的关键技术分析引言在建筑材料生产过程中，螺旋压力机扮演着重要的角色。

电动螺旋压力机作为一种高效、可靠的设备，已广泛用于建筑材料的制造过程中。

本文旨在对电动螺旋压力机在建筑材料生产中的关键技术进行分析和评估。

一、电动螺旋压力机的原理及结构1.1 原理电动螺旋压力机利用电动机驱动螺旋杆旋转，通过螺旋杆的转动，产生的轴向压力将材料中的空隙逐渐填充，从而形成一定的压力和密度。

通过控制螺旋杆的转速、材料的供给速度和适当的压力，实现对于建筑材料的成型。

1.2 结构电动螺旋压力机包括压力机本体、电机、传动系统、供料系统和控制系统等组成部分。

其中，压力机本体由机架、压制盘和螺旋杆组成。

电机驱动螺旋杆旋转，传动系统将电机的旋转运动转化为螺旋杆的轴向运动，供料系统负责将材料送入压力机本体。

控制系统用于调节电动螺旋压力机的工作参数，实现对压力和成型速度的精确控制。

二、电动螺旋压力机在建筑材料生产中的应用2.1 砖块制造电动螺旋压力机在砖块制造中起到关键作用。

利用电动螺旋压力机的轴向压力，砖块原料经过一定的工艺处理后，通过高速旋转形成一定密度和强度的砖块。

螺旋压力机在这一过程中能够实现高效、稳定的成型，并且能够适应多种砖块规格和型号的需求。

2.2 水泥制品生产电动螺旋压力机在水泥制品生产过程中广泛应用。

将水泥原料通过一定的比例混合，经过加水搅拌后，使用电动螺旋压力机进行成型。

通过调节压力和供料速度，可以生产出密度均匀、强度合格的水泥制品，如管道、管件等。

2.3 混凝土制品制造在混凝土制品制造中，电动螺旋压力机也扮演着重要的角色。

通过将混凝土原材料与适量的水混合，并加入特定的添加剂，再经过搅拌均匀，通过电动螺旋压力机的成型，可以制作出高密度、高强度、无气孔的混凝土制品，如砖、板和管道等。

三、电动螺旋压力机的关键技术分析3.1 电机选型与控制电动螺旋压力机的电机选型和控制对于成型效果和生产效率至关重要。

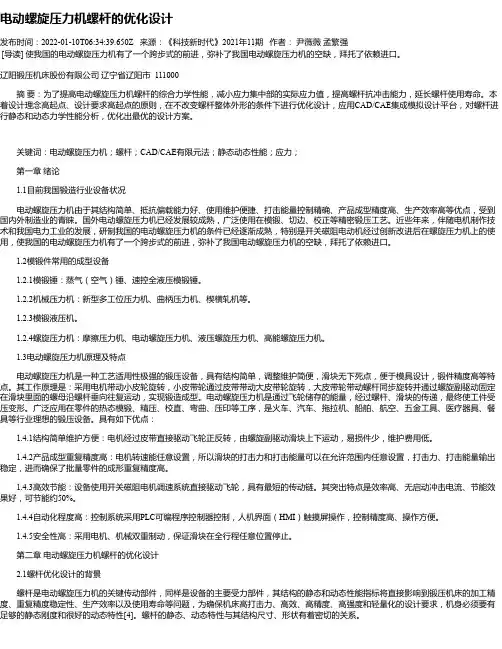

电动螺旋压力机螺杆的优化设计发布时间：2022-01-10T06:34:39.650Z 来源：《科技新时代》2021年11期作者：尹薇薇孟繁强[导读] 使我国的电动螺旋压力机有了一个跨步式的前进，弥补了我国电动螺旋压力机的空缺，拜托了依赖进口。

辽阳锻压机床股份有限公司辽宁省辽阳市 111000摘要：为了提高电动螺旋压力机螺杆的综合力学性能，减小应力集中部的实际应力值，提高螺杆抗冲击能力，延长螺杆使用寿命。

本着设计理念高起点、设计要求高起点的原则，在不改变螺杆整体外形的条件下进行优化设计，应用CAD/CAE集成模拟设计平台，对螺杆进行静态和动态力学性能分析，优化出最优的设计方案。

关键词：电动螺旋压力机；螺杆；CAD/CAE有限元法；静态动态性能；应力；第一章绪论1.1目前我国锻造行业设备状况电动螺旋压力机由于其结构简单、抵抗偏载能力好、使用维护便捷、打击能量控制精确、产品成型精度高、生产效率高等优点，受到国内外制造业的青睐。

国外电动螺旋压力机已经发展较成熟，广泛使用在模锻、切边、校正等精密锻压工艺。

近些年来，伴随电机制作技术和我国电力工业的发展，研制我国的电动螺旋压力机的条件已经逐渐成熟，特别是开关磁阻电动机经过创新改进后在螺旋压力机上的使用，使我国的电动螺旋压力机有了一个跨步式的前进，弥补了我国电动螺旋压力机的空缺，拜托了依赖进口。

1.2模锻件常用的成型设备1.2.1模锻锤：蒸气（空气）锤、速控全液压模锻锤。

1.2.2机械压力机：新型多工位压力机、曲柄压力机、楔横轧机等。

1.2.3模锻液压机。

1.2.4螺旋压力机：摩擦压力机、电动螺旋压力机、液压螺旋压力机、高能螺旋压力机。

1.3电动螺旋压力机原理及特点电动螺旋压力机是一种工艺适用性极强的锻压设备，具有结构简单，调整维护简便，滑块无下死点，便于模具设计，锻件精度高等特点。

其工作原理是：采用电机带动小皮轮旋转，小皮带轮通过皮带带动大皮带轮旋转，大皮带轮带动螺杆同步旋转并通过螺旋副驱动固定在滑块里面的螺母沿螺杆垂向往复运动，实现锻造成型。
