TAC手杖式交流漏电检测仪用户手册警告可能存在危险！使用该装置检测电压带电状况时，应保持高度警惕。

请阅读并按遵照下面的指示操作，使用前请阅读使用说明书。

未遵照指示操作将导致重伤或死亡等严重情况发生。

前言TAC手杖使用起来简单有效，是自然灾害或交通事故等各类紧急情况的理想救援工具。

TAC手杖消防和救援维护/工业应用情况评估能量场检查目录一、概述;二、基本操作;三、典型应用A、故障地点B、交通事故C、游泳池D、夜间搜救E、建筑物倒塌:F、火灾现场G、现场清理:四、灵敏度范围A、屏蔽:B、检测器的目的距离:C、交流电源警示距离D、漏电体的实物大小影响:五、危险六、性能描述:七、模式设置对照表八、故障处理一、概述NIGHT SCAN TAC手杖式漏电检测仪:无论白天还是晚上，TAC手杖都是您救援前线的安全卫士。

这种轻便的手持式交流电感应设备易于使用，可用于自然灾害、交通事故和其他紧急救援工作中。

它有三种设置:高、低敏感度和前方集中探测。

TAC手杖让您可以察觉出附近或远处的交流电，是当今市场上最有效的救援工具之一。

可探知高达50英尺(150米)的传统非屏蔽输电线可探知15英尺(5米)以外120/240伏线路的漏电情况声音和视觉警示信号粗糙表面聚氯乙烯外皮一系索和橡胶把手注:上表代表典型的探测情况，以英尺和米为单位。

规格:探测范围或敏感度由TAC手杖和电线导体之间的距离决定，将电线导体放在不同位置以确定最大范围。

信号“探测”表示为每两秒“哔哔”的警告声至少响起一次。

频率范围交流电压:20Hz至100Hz防水能力可承受飞溅的水滴(但不能浸没在水里)温度范围:操作时为-22至122华氏度(-40至70摄氏度)保存运输时为-40至158华氏度(-40至70摄氏度)尺す:直径1.75英寸(45毫米)x长度20.5英寸(521毫米)重量:带电池共重1磅4盎司(570克)附带件:标准便携袋，4节AA电池(已装入)和用户手册二、基本操作:◆将皮带套在手臂上，用手握住有横纹的地方，前端红色条纹区域为感应区◆开启装置:旋转套环，旋转至高灵敏度( HIGH SENSITIVITY)设置区◆让装置进行如下自检:将旋转套环旋转至高灵敏度(HIGHSENSITIVITY)设置区后，等待装置完成自检(至少3秒钟);听嘟嘟声和查看指示灯闪烁;如果没有听到嘟嘟声，没有看到指示灯闪烁，或听到沉稳的声音或喳喳声，则不要使用该装置，请参考故障处理来查看相应问题;◆在自检结束后，慢慢地将检测器在四周检測一遍;◆始终使用高灵敏度( HIGH SENSITIVITY)设置区进行检测，直到交流电压区的大体位置和方向被确定◆当检测器接近漏电区域时，该检测器将发出嘟嘟声并LED灯开始闪烁;◆当检测器接近漏电源时，嘟嘟声和指示灯闪烁将越来越快;有时，检测器周围没有交流电源的时候检凋器偶尔也会发出嘟嘟声，指示灯也会闪烁，检测器在移动时也会发生这种现象，这是正常的，并且经常发生，是由于检测器周围环境的静电变化导致的。

网络寻线仪的工作原理第一步是发送信号。

网络寻线仪中的主机设备（也称为信号发生器）会产生一种电信号，该信号被通过电缆输送到对应的位置。

主机设备通常会产生一种特定频率的信号，例如，频率为1kHz的方波信号。

这一信号会通过需要定位的电缆中传输。

第二步是接收信号。

网络寻线仪中的接受器设备（也称为信号接收器）用于接收发送信号通过电缆传输的信号。

接收器会检测信号并将其转换成其它形式的反馈，例如声音、光线或者数字显示。

接收器的功能是定位和确认发送信号所经过的电缆的路径和走向。

具体的工作原理包括以下几个方面：主机设备产生特定频率的信号，并将其送入需要定位的电缆中。

这一过程通常是通过将主机设备的探针连接到电缆的一端，并按下探针上的发送按钮来实现的。

信号会沿着电缆传输，直到到达另一端或遇到阻碍。

接受器设备会接收来自电缆的信号。

它通常是通过将接收器的探针连接到电缆的另一端，并打开接收器来实现的。

接收器会检测信号，然后将其转换成电子脉冲、声音或光信号等以供用户感知。

一些高级网络寻线仪还可以将接收到的信号转换成数字信号，并通过显示屏显示出来。

3.信号对比和定位接收器会比对收到的信号和发送信号之间的差异。

如果信号的频率发生改变或信号变得不连续，则表示信号的路径中断，例如电缆断开或出现了连接故障。

根据信号的强度和差异，用户可以判断信号的路径以及可能的故障点。

一些高级网络寻线仪还会提供音频和可视指示，以帮助用户更精确地定位和确认故障点。

总之，网络寻线仪的工作原理是通过发送信号并接收返回的信号来定位和确认网络电缆的路径和走向。

通过对接收到的信号进行分析和比对，用户可以判断电缆的连通性和可能的故障点，并进行修复和维护。

网络寻线仪在电信、网络维护和安装等领域有着广泛的应用。

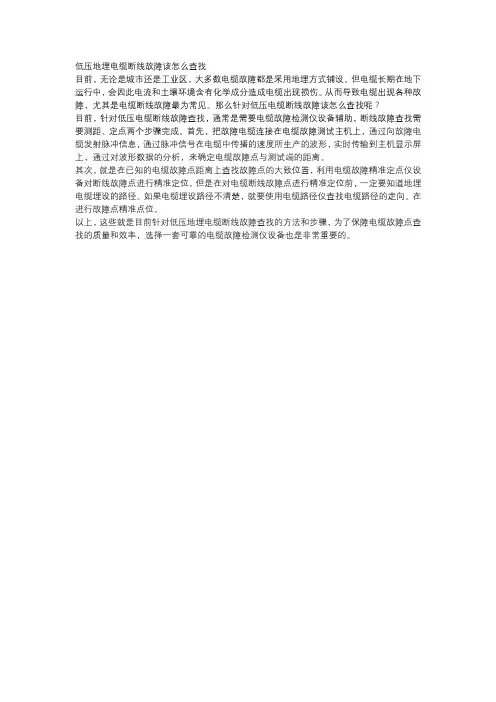

低压地埋电缆断线故障该怎么查找
目前，无论是城市还是工业区，大多数电缆故障都是采用地埋方式铺设。

但电缆长期在地下运行中，会因此电流和土壤环境含有化学成分造成电缆出现损伤。

从而导致电缆出现各种故障，尤其是电缆断线故障最为常见。

那么针对低压电缆断线故障该怎么查找呢？
目前，针对低压电缆断线故障查找，通常是需要电缆故障检测仪设备辅助，断线故障查找需要测距、定点两个步骤完成。

首先，把故障电缆连接在电缆故障测试主机上，通过向故障电缆发射脉冲信息，通过脉冲信号在电缆中传播的速度所生产的波形，实时传输到主机显示屏上，通过对波形数据的分析，来确定电缆故障点与测试端的距离。

其次，就是在已知的电缆故障点距离上查找故障点的大致位置，利用电缆故障精准定点仪设备对断线故障点进行精准定位。

但是在对电缆断线故障点进行精准定位前，一定要知道地埋电缆埋设的路径。

如果电缆埋设路径不清楚，就要使用电缆路径仪查找电缆路径的走向。

在进行故障点精准点位。

以上，这些就是目前针对低压地埋电缆断线故障查找的方法和步骤，为了保障电缆故障点查找的质量和效率，选择一套可靠的电缆故障检测仪设备也是非常重要的。
