浅谈双金属复合管施工技术一、前言双金属复合管是将镀锌钢管或焊管、无缝钢管和壁厚更薄的不锈钢管强力嵌合在一起的新型复合给水管材,也是一种更理想的管道升级换代产品。
它保留了两种不同材料内在的优点,互补了它们内在的不足,并且沿用了镀锌钢管传统成熟的安装方式和工艺,因此在使用中方便、可靠、卫生、安全。
二、工艺流程及施工方法要点1、双金属复合管的施工工艺流程:2、管道的切割下料及管道的清理(1)采用砂轮切割机切管时,开始进刀可快点,但一碰到不锈钢层时应放慢进刀速度,直至割通不锈钢层后才可加快进刀速度。
(2)采用套丝机割刀,或切管机切割时,应先快后慢,开始时可按镀锌钢管正常速度切割,接近不锈钢管层时,应放慢进刀速度。
(3)当采用手工锯截管时,其锯面应垂直于管轴心,在没有隔断前,不得用手将其折断。
(4)对DN200以上的管道可用砂轮切割机或等离子切割机切割。
3、螺纹连接(1)管件连接不得使用普通玛钢配件代替内衬不锈钢配件。
(2)套丝应符合下例要求:A、套丝应采用自动套丝机;B、圆锥形管螺纹应符合现行国家标准的要求。
C、由于管件内衬不锈钢层压住管件的内螺纹一到二牙,在加工螺纹的有效长度也应比普通镀锌钢管短1~2牙。
(3)管道套丝完成后,应将管端的毛刺油渍清理干净。
(4)管螺纹清理加工后,管道安装前在包裹密封材料时应注意以下几点:A、密封材料小口径管道直接用生料带缠绕,大口径可用厚白漆麻丝加生料带缠绕。
B、在缠绕过程中,厚白漆麻丝不得缠绕至管端,管端部位必须用生料带缠绕。
C、漏出管外的麻丝和生料带要清理干净,保证接头外观整洁美观。
4、沟槽连接(1)沟槽连接方式可适用于公称直径100-150mm的双金属复合钢管的连接。
(2)使用符合国家现行标准内衬不锈钢沟槽管件。
(3)沟槽式管接头的工作压力应与管道工作压力相匹配。
(4)由于输送热水的沟槽式管接头应采用耐热型橡胶密封圈。
用于饮用净水管道的橡胶材质应符合现行国家标准的要求。
双金属复合管目录1由来:2双金属复合管形成基本原理:3目前世界盛行工艺方法主要有以下四种:1. 3.1 机械旋压法2. 3.2 爆炸复合法3. 3.3 液压复合法4. 3.4 拉拔复合法4双金属复合管主要参数:1. 4.1 结合力:2. 4.2 双金属复合管相比于纯合金管的性价比优势:5双金属复合管适用领域:1. 5.1 民用领域:2.1由来:镀锌钢管:优势—含碳量高、耐冲击、热膨胀率低、耐压、耐高温,安装成熟,规格齐全;劣势—内壁表面粗糙、易结垢,不能满足现代生活需求,民用建筑给水领域已停止使用。
薄壁不锈钢管:优势—304不锈钢制成,耐腐蚀、表面光滑不结垢,综合性能优越,但价格昂贵;双金属复合钢管:是将镀锌钢管或焊管、无缝钢管和壁厚更薄的不锈钢管强力嵌合在一起的新型复合给水管材,也是一种更理想的管道升级换代产品。
它保留了两种不同材料内在的优点,互补了它们内在的不足,并且沿用了镀锌钢管传统成熟的安装方式和工艺,因此在使用中方便、可靠、卫生、安全。
跟据基管与内衬管选材的不同,以及制造工艺的提升,已有不少厂家生产的双金属复合管广泛应用于油田、化工、电力等工业领域,其适用范围越来越广泛,带来的经济、环境、社会效益也更加明显。
双金属复合管内外层的的结构说明2双金属复合管形成基本原理:双金属复合钢管基本原理:外基管负责承压和管道刚性支撑的作用,内衬管承担耐腐蚀的作用。
外基管可以根据输送介质的流量和压力要求,选用不同通径和壁厚的碳钢管材。
热镀锌钢管、直缝焊管、螺旋管、低中压流体输送用无缝钢管、高压锅炉、石油裂化用无缝管钢管、管线管等。
直径可从φ20-φ1020mm,壁厚可从2.5-50mm。
内衬管可以根据输送介质化学成分,选用不同的耐腐蚀合金。
可以是奥氏体不锈钢304、304L、316、316L、铜基合金、镍基合金、哈氏合金、钛、钛合金、双相不锈钢等新型高耐腐蚀合金材料。
内衬管壁厚可以根据使用寿命和焊接工艺的要求从0.3-4mm。
双金属复合管复合工艺一、引言双金属复合管是一种由两种不同材料构成的管道,广泛应用于石油、化工、核能等领域。
为了使双金属复合管达到更好的性能,需要采用复合工艺来制造。
本文将深入探讨双金属复合管的复合工艺,并详细介绍其特点、应用以及制造过程中的关键技术。
二、特点和应用2.1 特点双金属复合管由内外两层不同材料组成,具有以下特点: 1. 内层材料耐腐蚀性能好,能够抵御酸、碱等腐蚀介质的侵蚀; 2. 外层材料具有高强度和耐磨性,能够承受高压和高温环境下的工作条件; 3. 内外层材料之间通过复合工艺牢固结合,不易剥离; 4. 可根据不同应用需求选择不同材料组合,满足特定工作环境的要求。
2.2 应用领域双金属复合管广泛应用于以下领域: 1. 石油工业:用于石油开采、运输、储存等环节,承受高压和腐蚀性介质的作用; 2. 化工工业:用于化工生产过程中的管道输送,能够抵抗腐蚀性介质的侵蚀; 3. 核能工业:用于核能设施中的冷却系统、热交换器等部件,承受高温和高压的工作条件。
三、制造过程3.1 材料准备制造双金属复合管的第一步是准备好两种不同材料。
根据具体应用要求,内层材料可以选择高耐腐蚀性的不锈钢,外层材料可以选择高强度的碳钢。
这两种材料需要先进行加工和预制,以满足后续的复合工艺需求。
3.2 复合工艺双金属复合管的复合工艺一般包括以下几个步骤: 1. 清洁处理:将内外层材料进行表面清洁处理,以去除油污和氧化物等杂质,保证复合牢固性。
2. 巨型焊接:采用巨型焊接设备,将内层材料与外层材料进行焊接,形成初始复合管。
3. 冷拔工艺:将初始复合管进行冷拔加工,通过拉伸和压缩等力学变形,使复合管形成完整且均匀的形态。
4. 热轧工艺:对冷拔加工后的复合管进行热轧处理,以进一步提高其机械性能和表面质量。
5. 热处理:将热轧后的复合管进行热处理,消除内应力,提高材料的结构和性能。
3.3 表面处理和测试制造完成的双金属复合管需要进行表面处理,以防止腐蚀和氧化。

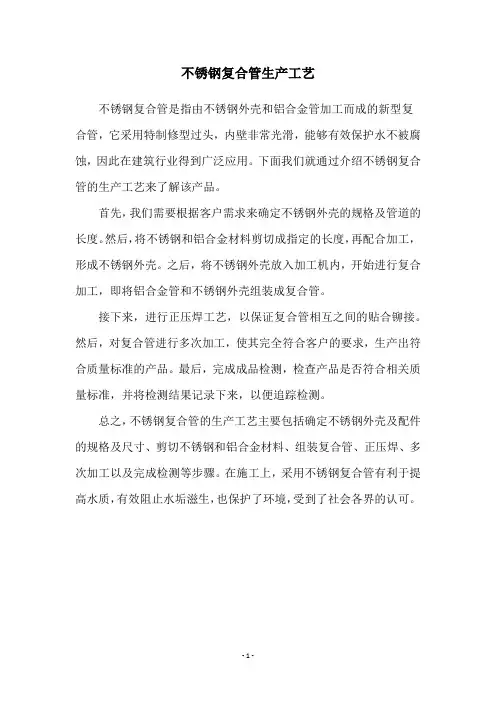

不锈钢复合管生产工艺
不锈钢复合管是指由不锈钢外壳和铝合金管加工而成的新型复
合管,它采用特制修型过头,内壁非常光滑,能够有效保护水不被腐蚀,因此在建筑行业得到广泛应用。
下面我们就通过介绍不锈钢复合管的生产工艺来了解该产品。
首先,我们需要根据客户需求来确定不锈钢外壳的规格及管道的长度。
然后,将不锈钢和铝合金材料剪切成指定的长度,再配合加工,形成不锈钢外壳。
之后,将不锈钢外壳放入加工机内,开始进行复合加工,即将铝合金管和不锈钢外壳组装成复合管。
接下来,进行正压焊工艺,以保证复合管相互之间的贴合铆接。
然后,对复合管进行多次加工,使其完全符合客户的要求,生产出符合质量标准的产品。
最后,完成成品检测,检查产品是否符合相关质量标准,并将检测结果记录下来,以便追踪检测。
总之,不锈钢复合管的生产工艺主要包括确定不锈钢外壳及配件的规格及尺寸、剪切不锈钢和铝合金材料、组装复合管、正压焊、多次加工以及完成检测等步骤。
在施工上,采用不锈钢复合管有利于提高水质,有效阻止水垢滋生,也保护了环境,受到了社会各界的认可。
- 1 -。
双金属复合管复合工艺
双金属复合管是由两种不同材料制成的管道,其中内层材料具有良好的耐腐蚀性能,而外层材料则具有较高的机械强度。
双金属复合管的复合工艺包括两种常用方法:爆炸轧制和轧制焊接。
爆炸轧制是指将两种材料的板材先用爆炸板焊的方法焊在一起,然后用轧机进行轧制成管。
轧制焊接则是指直接将两种材料的板材经高温处理后通过轧制焊接的方法进行复合。
双金属复合管的优点在于其内层材料能够有效地抵抗各种腐蚀介质,从而保证管道的使用寿命;而外层材料则能够承受较高的力量,保护内层材料。
此外,双金属复合管还具有重量轻、外观美观等优点,适用于化工、炼油、电力等领域的管道工程。
然而,双金属复合管的制造工艺相对较复杂,需要严格的材料选择和严密的工艺控制,以确保其质量和使用寿命。
另外,在使用过程中也需要认真维护,定期检查管道的运行情况,以确保其正常运行。
总体来说,双金属复合管作为一种高质量、高耐腐蚀性的管道产品,在工程建设中有着广泛的应用前景。
而随着工艺技术的不断提高和管
道材料的不断创新,双金属复合管的制造和应用也将得到更进一步的推广和应用。
《中国焊管五十年》第三篇第七章复合管上海上上不锈钢管有限公司总工程师钱乐中7.1 双金属复合管7.1.1 内衬不锈钢复合钢管内衬不锈钢复合钢管外层为碳钢管,碳钢管厚度确保能进行螺纹连接、沟槽连接、法兰连接和焊接,内层为薄壁不锈钢管,内外层采用缩径法、冷扩法、燃燃法或钎焊法使内外层紧密地复合在一起。
缩径法和冷扩法都是采用生产无缝钢管的冷拔设备,用拉伸模放置在内作轴向扩挤动作,使内衬管内径扩大,使不锈钢管紧贴于碳钢管内表面;或将复合管穿过缩径模内孔,使外层碳钢管外径缩小,内外层之间形成过盈配合,从而使内外层复合在一起。
爆燃法是将衬有薄壁不锈钢管的碳钢管两端封住,将管内炸药燃爆,产生强大的脉冲应力,通过使内层不锈钢管体积膨胀,发生塑性变形,粘结处金属的局部扰动以及热过程使内层不锈钢管和外层碳钢管焊接起来。
为了达到对称爆轰,雷管和炸药必须对称放置。
复合是同轴性进行的,所以不会引起管弯曲,但多少会引起扩管或缩管,为了防止碳钢管变形,通常需要在碳钢管的外面放置模具。
内衬不锈钢管和外层碳钢管的接触面要抛光干净。
使用燃燃法已能生产直径1200mm以下的内衬不锈钢复合钢管。
钎焊法是在外层碳钢管、内层不锈钢管的夹层中加钎焊剂层,在高温下钎焊剂熔化,将内外层钢管熔合成为一体。
从内外层之间的结合强度来看,钎焊法高于燃燃法,燃燃法高于缩径法和冷扩法。
使用以上方法可以生产钢-铜、钢-铝、铝-铝、不锈钢-高温合金、青铜-青铜复舍管。
外层碳钢管可以是按GB/T 3091“低压流体输送用焊接钢管”生产的镀锌焊接钢管,也可以是按GB/T 8163“输送流体用无缝钢管”生产的无缝钢管,也可以是按SY/T 5037 “低压流体输送管道用螺旋缝埋弧焊钢管”,也可以是按GB/T 9711 “石油天然气工业输送钢管交货技术条件”生产的石油天然气工业用管。
内衬不锈钢复合钢管外防腐可以是按GB/T 3091“低压流体输送用焊接钢管”规定的热镀锌,也可以是按CJ/T 120“给水涂塑复合钢管”喷涂环氧树脂粉末和聚乙烯粉末。

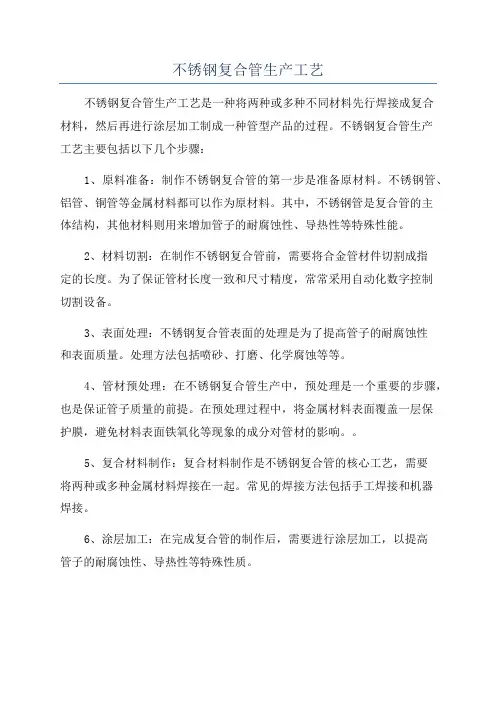

不锈钢复合管生产工艺
不锈钢复合管生产工艺是一种将两种或多种不同材料先行焊接成复合
材料,然后再进行涂层加工制成一种管型产品的过程。
不锈钢复合管生产
工艺主要包括以下几个步骤:
1、原料准备:制作不锈钢复合管的第一步是准备原材料。
不锈钢管、铝管、铜管等金属材料都可以作为原材料。
其中,不锈钢管是复合管的主
体结构,其他材料则用来增加管子的耐腐蚀性、导热性等特殊性能。
2、材料切割:在制作不锈钢复合管前,需要将合金管材件切割成指
定的长度。
为了保证管材长度一致和尺寸精度,常常采用自动化数字控制
切割设备。
3、表面处理:不锈钢复合管表面的处理是为了提高管子的耐腐蚀性
和表面质量。
处理方法包括喷砂、打磨、化学腐蚀等等。
4、管材预处理:在不锈钢复合管生产中,预处理是一个重要的步骤,也是保证管子质量的前提。
在预处理过程中,将金属材料表面覆盖一层保
护膜,避免材料表面铁氧化等现象的成分对管材的影响。
5、复合材料制作:复合材料制作是不锈钢复合管的核心工艺,需要
将两种或多种金属材料焊接在一起。
常见的焊接方法包括手工焊接和机器
焊接。
6、涂层加工:在完成复合管的制作后,需要进行涂层加工,以提高
管子的耐腐蚀性、导热性等特殊性质。
7、管子组装:通过管子组装,将不锈钢复合管与其他管子组合成一台机械设备或工业管道。
这是最后一步,也是整个生产过程中最重要的一步。
双金属不锈钢复合管的生产工艺汇总双金属不锈钢复合管是一种由两种不同金属制成的管材,具有不锈钢外层和内层。
它结合了不锈钢的耐腐蚀性和强度以及其他金属的导热性和导电性能,可以广泛应用于石化、化工、船舶、核电站等行业。
以下是关于双金属不锈钢复合管的生产工艺的汇总。
1.材料准备:2.钢管制备:首先需要将不锈钢以及其他金属制成管材。
制备钢管的工艺通常包括热轧、冷拉或焊接等工序,根据不同的材料和要求选择合适的加工方式。
在制备的过程中需要控制好管材的尺寸、表面质量和机械性能等指标。
3.内外钢管的清洗:由于双金属复合管的内外层由不同材料组成,为了保证内外界面的粘接质量,需要对内外钢管进行清洗。
清洗一般使用酸洗、碱洗或电解清洗等方法,以去除管材表面的氧化皮、油污和其他杂质,为后续的粘接工艺做好准备。
4.内外管的粘接:将清洗过的钢管进行内外粘接。
粘接工艺通常采用高温焊接或物理粘接的方式。
高温焊接可以将内外层金属材料熔融并形成强力的粘接。
物理粘接包括滚压法、滚焊法和镶嵌法等,将内层金属塞入外层金属管中,通过一定的力量和变形将两者粘接在一起。
5.精整加工:粘接后的双金属复合管具有一定的粘接接头,需要进行进一步的精整加工。
精整加工可以采用机械加工、切割或抛光等方法。
目的是去除管材表面的凸凹、毛刺和瑕疵等缺陷,获得光滑的表面和合适的尺寸,确保管材的质量和使用性能。
6.性能测试:制备完成的双金属不锈钢复合管需要进行性能测试。
性能测试包括力学性能、耐腐蚀性能、密封性能等方面的测试。
通过对复合管的性能测试可以验证其质量是否符合要求,并对管材进行分类和检验。
7.表面处理:最后对复合管进行表面处理,以提高其耐腐蚀性和装饰性。
表面处理可以采用喷涂、镀锌、抛光等方法。
根据具体的使用要求和环境条件选择合适的表面处理方式。
双金属不锈钢复合管的生产工艺需要进行多个环节的操作和控制,确保制备出质量优良的管材。
生产工艺的每一个环节都需要严格控制,保证各种加工参数、设备、工艺和材料的符合要求。
双金属复合管制作标准
双金属复合管制作标准主要包括以下步骤:
1. 打胶:在打胶前将A、B两种胶水按1:1的比例混合搅拌均匀。
打胶时
涂抹要到位,涂抹部位要压过碳钢边缘2~3mm,涂层要均匀、饱满,涂
层厚度在1~2mm为宜。
2. 管道支架安装:内衬不锈钢复合管支架的制作安装与普通钢管支架的制作安装工艺要求相同,可参见普通钢管支架的制作安装工艺。
3. 管道试压:灌水必须在管道安装完成24小时后开始。
试压的其它工艺和要求可按照镀锌钢管或无缝钢管的相应要求。
漏点检修时拆下的管道,必须将原打胶部位的残留密封胶和水渍清理干净,重新打胶后再安装。
安装完成后必须待新胶固化后再进行二次试压。
4. 保温与防腐:内衬不锈钢复合管的保温和外部防腐无特殊要求,可按照普通钢管保温防腐的工艺施工。
请注意,双金属复合管制作标准可能因实际应用场景和具体需求而有所不同,因此建议在制作过程中遵循相关行业标准和规范,并请咨询专业人士以获取更准确的信息。
双金属复合管设计工艺流程一、啥是双金属复合管呀。
双金属复合管呢,就是由两种不同金属组成的管子。
一种金属在里面,一种在外面,就像给里面的金属穿了一层“防护服”。
这可不是为了好看哦,是有大用处的呢。
比如说在一些特殊的环境里,像有腐蚀性的介质周围,普通的管子很快就会坏掉,但是双金属复合管就不一样啦,它能靠着外面那层抗腐蚀的金属保护里面的部分,让整个管子能用得更久。
二、设计之前要知道的事儿。
在设计双金属复合管的工艺流程之前,我们得先搞清楚好多东西。
得知道这个管子要用在啥地方,是输送石油呢,还是在化工环境里用。
不同的用途,对管子的要求可不一样。
要是输送石油,可能就更注重管子的抗压能力,还有耐油性能。
要是在化工环境里,那抗腐蚀肯定是重中之重啦。
而且呀,我们还得知道这个管子要承受多大的压力,工作环境的温度是多少。
温度高了或者低了,对管子的性能都有影响。
就像人在不同的温度下,穿的衣服也不一样嘛。
这些条件都是我们设计工艺流程的重要依据呢。
三、材料的选择。
接下来就是选材料啦。
对于双金属复合管,里面和外面的金属都得好好挑。
里面的金属可能要根据它的主要功能来选,比如说如果要保证管子的强度,那可能就会选一些强度比较高的金属。
外面那层呢,就像前面说的,要是在腐蚀性环境里,就得选抗腐蚀性能好的金属。
这就像我们搭配衣服一样,要根据不同的场合和需求来选择合适的布料。
而且呀,这两种金属的搭配还得考虑它们之间的兼容性,不能选了两种互相“看不顺眼”的金属,不然在使用过程中可能会出问题的。
四、制造工艺。
1. 准备工作。
在开始制造双金属复合管之前,得把选好的两种金属材料准备好。
要确保材料的质量是合格的,没有什么缺陷。
就像厨师做菜之前,得保证食材是新鲜的一样。
这时候,还得把制造设备调试好,让它们都处在最佳的工作状态。
2. 复合工艺。
这是双金属复合管制造的关键步骤哦。
有好几种复合的方法呢。
比如说有爆炸复合的方法,听起来就很厉害对吧。
这种方法就是利用炸药爆炸产生的能量,让两种金属在瞬间紧密地结合在一起。
双金属复合管焊工艺双金属复合管是一种由两种不同材料构成的管道,其中内层为耐腐蚀材料,外层为高强度材料。
这种管道常用于化工、石油、天然气等领域,具有良好的耐腐蚀性能和较高的强度。
而双金属复合管的焊接工艺对于管道的质量和性能起着至关重要的作用。
双金属复合管的焊接工艺主要包括准备工作、预热、焊接、冷却和后处理等步骤。
首先,进行准备工作,包括清洁管道表面、检查焊接设备和材料等。
清洁管道表面的目的是去除油污、氧化物等杂质,以保证焊接质量。
其次,进行预热处理,通过提高焊接区域的温度,可以减少焊接应力和避免冷裂的发生。
预热温度和时间需根据具体管道材料而定。
接下来是焊接过程,双金属复合管的焊接一般采用电弧焊接方法,常见的有手工电弧焊和气体保护焊。
手工电弧焊是一种常用的焊接方法,操作简单,适用于小口径管道。
气体保护焊则采用惰性气体如氩气作为保护气体,可以防止焊缝氧化和氢脆的发生,适用于大口径管道。
在焊接过程中,需要保持合适的焊接电流、电压和焊接速度,以获得良好的焊接质量。
焊接完成后,需要进行冷却处理。
冷却过程中要注意避免快速冷却和温度梯度过大,以防止产生应力集中和冷裂。
冷却时间一般为焊接完成后的2-3倍时间。
最后,进行后处理工作,包括焊缝清理、除渣和表面修整等。
焊缝清理可以去除焊渣和氧化物,提高焊缝质量。
除渣是为了避免焊渣进入管道内部影响正常使用。
表面修整可以平整焊接处,提高外观质量。
双金属复合管焊工艺的关键在于控制焊接过程中的温度、焊接速度、焊接电流和电压等参数,以确保焊接质量和性能。
另外,需要注意选择合适的焊接材料和焊接方法,以适应不同的工程要求。
同时,在焊接过程中要注意保护环境和人身安全,避免产生有害气体和火灾事故的发生。
双金属复合管焊工艺是一项技术含量较高的工作,对于管道的质量和性能至关重要。
通过准备工作、预热、焊接、冷却和后处理等步骤的合理操作,可以确保焊接质量和性能达到要求。
然而,为了确保焊接质量,还需要严格按照相关规范和标准进行操作,并在实践中不断总结和改进,提高工艺水平和技术能力。
双金属复合管生产工艺双金属复合管是由两种金属组成的一种管道材料,具有耐高温、耐腐蚀等特点,广泛用于石油化工、电力、航空航天等领域。
下面将介绍双金属复合管的生产工艺。
首先,双金属复合管的生产工艺包括两个步骤:材料制备和管道制作。
材料制备阶段,首先要选择合适的基材和包层材料。
通常选择具有耐腐蚀性能和机械性能良好的金属作为基材,如不锈钢、铜、钛等。
而包层材料往往选择耐腐蚀性能更好的金属,如镍、钢等。
然后,通过热轧、冷轧或焊接等方式将基材和包层材料制成复合板材。
管道制作阶段,首先需要对复合板材进行切割和加热处理。
将复合板材切割成适当尺寸的管坯,并根据需要进行加热处理,以保证焊接过程中的金属组织性能。
然后,将管坯放入轧管机中进行轧制,通过连轧、径向硬轧等工艺将管坯轧制成所需直径和厚度的金属管。
接下来,对轧制后的金属管进行修整,既可以采用火花切割、掏槽等加工方式,也可以采用刷机砂轮进行修整。
最后,将修整后的金属管进行镀锡、浸镀、研磨或喷涂等表面处理,以提高其耐腐蚀性能。
双金属复合管的生产工艺还需要注意以下几个关键点:一是保证金属管坯和焊接材料之间的紧密结合,通过控制焊接温度和焊接速度,使焊接接头达到理想的焊接质量。
二是保证管道内外表面的质量,通过合理的加热处理和修整工艺,去除管道表面的缺陷和氧化物。
三是严格控制管道的直径和壁厚,通过精确的测量和调整,确保管道的几何尺寸满足设计要求。
总之,双金属复合管的生产工艺包括材料制备和管道制作两个步骤,需要合理选择材料、控制焊接质量和保证管道尺寸的准确性。
只有通过精细的工艺流程和严格的质量控制,才能生产出优质的双金属复合管产品。
双金属不锈钢复合管的生产工艺1.材料准备:首先需要准备所需的不锈钢和碳钢材料。
这两种材料通常会根据所需的规格和要求进行切割和加工。
2.清洗与处理:切割好的材料表面可能存在杂质或氧化层,需要进行清洗和处理。
可以使用酸洗、碱洗或电解处理等方法,以保证材料表面的干净和光滑。
3.冷拔工艺:经过清洗和处理的材料进一步通过冷拔工艺进行加工。
冷拔工艺是指将材料通过模具进行多次拉伸变形,以达到提高材料的强度和硬度的目的。
4.冷拔的材料经过后继的加工工艺,例如冷压和冷拉等,以进一步提高其密度和硬度。
这些工艺的目的是为了减少管道的孔隙度和气孔率,提高其机械性能和腐蚀性能。
5.高压轧制:冷拔和冷压后的材料经过高温下的高压轧制。
高压轧制是指将材料通过辊式轧机进行多道次的轧制,以进一步加工和改善材料的形态和力学性能。
6.焊接:轧制后的材料需要进行焊接。
焊接一般使用氩弧焊、电阻焊或激光焊等方法,以确保管道的连接牢固和无缺陷。
焊接时需要注意控制焊接温度和时间,避免产生过多的热应力和变形。
7.磨削和清洁:焊接完成后的管道需要进行磨削和清洁处理。
磨削是指使用砂轮或砂纸等工具将焊接点和管道表面进行打磨,以保证其光滑和平整。
清洁则是指将管道表面的残留物和污垢清除干净,以便进行下一步的处理。
8.检测和质量控制:最后,经过生产工艺加工的双金属不锈钢复合管需要进行检测和质量控制。
常用的检测方法包括压力试验、磁粉探伤、尺寸检测等,以确保产品的质量和性能达到标准要求。
以上就是双金属不锈钢复合管的生产工艺的主要步骤和流程。
通过合理的材料选择和加工工艺控制,可以生产出具有良好耐腐蚀性能和高强度的管道产品,满足不同领域的使用需求。
双金属复合管的工作原理双金属复合管是一种结构特殊的管材,由两种不同金属材料通过爆炸焊接或轧制工艺制成。
它由内外两层金属组成,内层一般采用耐腐蚀性较好的材料,如不锈钢,而外层则选择耐压强度较高的材料,如碳钢。
在实际应用中,双金属复合管常用于石油、化工、航空航天等行业,主要用于输送耐高温、耐腐蚀、耐压力的介质。
双金属复合管的工作原理可概括为以下几点:1. 优势材料的应用:双金属复合管的内外层材料选择是根据介质的特性来决定的。
内层采用耐腐蚀性较好的材料,可以保护介质不受腐蚀。
而外层则选择耐压强度较高的材料,以承受介质的压力。
通过合理的材料选择,双金属复合管能够提供更好的性能。
2. 热胀冷缩的利用:双金属复合管的内外层材料由于热胀冷缩系数不同,在不同温度下会出现不同程度的热胀冷缩变形。
当双金属复合管在高温介质中工作时,内层材料会因温度升高而膨胀,外层材料由于热胀系数小会保持相对稳定。
而在低温条件下,内层材料因温度降低而收缩,外层材料维持较低的收缩程度。
利用不同的热胀冷缩特性,双金属复合管可以实现柔性连接,缓冲介质输送过程中的热膨胀或收缩带来的应力。
3. 软硬材料的结合:双金属复合管的外层材料通常选择硬质材料,能够提供足够的强度和刚度,以承受介质的压力。
而内层材料则选择柔性材料,能够吸收介质膨胀产生的应力,并为介质提供良好的流动性。
内外层材料的不同特性结合在一起,使得双金属复合管既能够承受压力,又能够适应介质的热膨胀。
4. 弹性变形的利用:当双金属复合管在应用中受到外力作用时,内外层材料会发生相应的弹性变形。
通常情况下,外层材料受到弯曲或拉伸应力,而内层材料则受到压缩应力。
通过合理设计材料厚度和截面形状,双金属复合管可以实现弯曲或伸长的结构变形,从而增加管材运行的安全性。
双金属复合管的工作原理基于热胀冷缩和材料的特性,能够应对介质的高温、高压和腐蚀等问题。
它在工业领域的应用广泛,如化工管道系统、石油管道输送系统、航空航天结构管道等,为各行各业的发展提供了重要的技术支持。
双金属管制造工艺【双金属管制造工艺】一、双金属管的历史其实啊,双金属管并不是一个新出现的玩意儿。
早在很久很久以前,人们就已经开始探索如何将两种不同的金属结合在一起,以获得更好的性能。
在工业革命时期,随着制造业的迅速发展,对于材料性能的要求也越来越高。
这时候,双金属管的概念开始逐渐清晰起来。
最初,它主要被应用在一些对耐腐蚀性和强度有特殊要求的领域,比如化工和机械制造。
比如说,在早期的化工厂中,输送一些强腐蚀性的化学物质时,普通的金属管道很容易被腐蚀损坏。
这时候,人们就想到了使用双金属管,通过将耐腐蚀性强的金属与强度高的金属结合,解决了管道容易损坏的问题。
二、双金属管的制作过程1. 材料准备说白了就是先把要用的两种金属准备好。
这两种金属通常具有不同的特性,一种可能侧重于强度,另一种可能更擅长耐腐蚀或者导热等。
而且这材料的选择可是有讲究的,得根据具体的使用需求来定。
举个例子,要是用在高温环境下,那选择的金属就得能扛得住高温;要是在有腐蚀性液体的环境中,就得选耐腐蚀的金属。
2. 复合方法这可是制造双金属管的关键步骤。
常见的有爆炸复合、轧制复合、堆焊复合等方法。
就拿爆炸复合来说吧,想象一下,就像放鞭炮一样,通过瞬间的强大能量让两种金属紧紧地“粘”在一起。
是不是有点神奇?轧制复合呢,则像是把两种金属“揉面团”一样揉在一起,通过轧机的巨大压力让它们完美结合。
3. 后续处理双金属管复合好之后,还得进行一系列的后续处理,比如热处理、表面处理等。
这就好比新做的衣服,做好了还得修剪线头、熨烫平整,才能变得更加完美。
热处理能改善金属的性能,让双金属管更加结实耐用;表面处理则能让它看起来更漂亮,还能增强防锈、防腐蚀的能力。
三、双金属管的特点1. 性能优异双金属管最大的特点就是综合了两种金属的优点。
比如说,一种金属强度高,另一种金属耐腐蚀,那结合在一起的双金属管就既坚固又能抵抗腐蚀。
这就好比一个团队,有的人擅长出谋划策,有的人擅长执行落实,两者结合就能干成大事。
常见双金属复合管及生产方法SANY GROUP system office room 【SANYUA16H-常见双金属复合管及生产方法一、常见的双金属复合管有以下几种:二、双金属复合管生产方法:目前盛行的复合方法有:爆炸复合法、拉拔复合法、液压复合法、机械滚压法等。
1)爆炸复合法形成机理:将装配好的内外管放置在水槽内,将集束炸药放置在内衬管轴线上,通过炸药瞬间生产的爆炸力,引起水槽内水压瞬间增高,瞬间增高的水压,在瞬间内推动内衬管在直径方向向外扩张,在轴向方向向内收缩,向外扩张的内衬管在水压的作用内衬铜复合管内衬不锈钢复合管内衬钛复合管外复不锈钢复合管下,扩张置外基管的内表面上,并在水压的作用下,随外基管继续扩张,直至压力消失,复合成形。
特点:①一次性瞬间成形。
②各点的压力基本相同。
影响复合品质的因素:①由于外基管内表面不规则,造成外基管壁厚不均匀。
受双金属复合管成形基理的限制,要使外基管处于弹性变形范围,不均匀的外基管壁厚,使得批量生产,在装填炸药时,用量上受到限制。
药量大了,瞬间冲击波大,外基管易发生永久变形,甚至不安全,使得结合力反而下降;药量小了,冲击力小,内衬管达不到一次性充分塑性变形,导致双金属复合管结合力小。
通常为0.5MPa左右。
由于爆炸成形工艺的特点,导致内衬管轴向方向向内收缩。
为了保证管口整圆,不得不进行二次校正。
②由于结合力小,使得内外管环状结合面间隙大,内衬管在管端焊接处,将反复承受介质输送过程中,压力交替变化的扭动、折弯,致使连接处出现材料疲劳、开裂,导致耐腐蚀性能下降—(折翘现象)。
③由于装填炸药用量上受到限制,内衬管达不到充分的塑性变形。
由于冲击波产生的反作用力小,内衬管内表面压应力达不到充分的体现,内衬管直缝焊接处仍处于拉应力状态。
致使内衬管表面整体,尤其是直缝焊接处,抗热应力腐蚀的能力下降。
2)拉拔复合法形成机理:将装配好的内外管,通过一个带有锥度的(通常锥度为1:25、1:50),最大轮廓外圆尺寸固定的模具,沿内衬管轴线拉拔前行。
双金属不锈钢复合管的生产工艺汇总
金属复合管是采用复合技术,通过两种不同材质金属材料的机械性能旋压嵌套复合至一起,双金属复合管基本原理:外基管负责承压和管道刚性支撑的作用,内衬管承担耐腐蚀的作用。
我们来汇总一下双金属复合管到底怎样形成的,它的生产工艺有哪些。
一、双金属不锈钢复合管的热成型法
1、爆炸成形
爆炸成形法是利用炸药爆炸产生的冲击波,使两搭接的金属表面实现固相焊接的方法。
金属复合管的爆炸成形法一般有两种:一种是间接法,既先把通过爆炸成形法得到两种金属复合板,再经热轧、冷轧成复合带,然后在焊管机组上进行连续辊式成型、焊接以得到复合金属管;
另一种方法是直接法,其方法是先把基管和覆管组装成复合管坯,管内炸药爆炸的冲击波使内管发生塑性变形紧贴在外管上。
但是采用该法比较危险,需要专用的场地,技术要求高,对精确计算炸药量需要有相当的经验。
2、挤压成形
它是将两种或两种以上的金属组成的大直径复合管坯料加热到1200℃左右,然后通过由模具和心轴组成的环状空间进行挤压。
当挤压坯料截面缩减到10∶1时,极高的挤压压力和温度会在界面处产生“压力锻”的焊接效应,促进界面间的快速扩散和充分结合复合挤压法特别适合于热加工性能差、塑性低的高合金金属的加工复合。
例如碳钢、不锈钢和高镍合金钢管材的复合。
二、冷成型法
冷成型制造工艺的基本特征是将预加工好的薄壁不锈钢管套入碳钢管中,然后通过机械方法使不锈钢管紧紧贴合在碳钢内壁上。
薄壁不锈钢管有两种获得途径:一种是通过选择合适规格的无缝不锈钢管,通过旋压的方法使之变薄,达到要求的外径和厚度;一种是用薄的不锈钢板或钢带在专用的制管机上用TIG焊接成直缝或螺旋缝不锈钢管。
采用拉拔、胀接、旋压和滚压等方法使不锈钢管紧紧贴合在碳钢内壁上,其中拉拔和胀接最为常用。
拉拔是取两根分别制成的无缝钢管,将一根套在另一根外面,然后将两管通过一模具同时进行拉拔,从而实现紧配合的机械结合。
这种管的优点是生产工艺比较简单,价格较便宜。
缺点是界面非扩散结合,只是依靠对外层进行的冷加工来获得紧配合,因此冷加工复合管如果遭遇高温就有分层倾向,复合管会因应力释放而失效。
这就限制了该冷加工管只能在较低温度的环境中使用[3]。
胀接分机械胀接和液压胀接两种。
机械胀接[4]是目前生产不锈钢复合管的一种主要方法,它是利用滚胀心轴回转挤压使复合管内管发生塑性变形,外管发生弹性变形,从而使复合管的外管对内管产生残余应力,以达到复合管内外壁的紧密贴合。
液压胀接原理与机械胀接相同,只是用管内高压水施压代替滚胀心轴回转挤压。
机械胀接时胀接力大小难以确定,易发生欠胀或过胀,且多次滚胀易造成衬里开裂。
液压胀接时胀接力均匀且大小可进行计算,因此更具优越性。
两种胀接法的共同缺点是内外层只是机械结合,和拉拔成型一样,在高温环境下会因产生应力松弛而分层失效。
三、离心铸造和离心铝热剂法
当应用液态金属进行表面堆敷时,采用离心技术可消除复合层容易出现的气孔和夹杂。
这时, 熔化金属中密度低的渣、杂质和气体上升到表面,而较重的金属成分下沉,在管壁上形成一致密层,从而提高熔敷质量和再现性。
离心铸造是为适应海洋油气的生产而开发的,适用于制造内衬金属熔点低于外层金属熔点的复合管。
离心铝热剂法实质是在离心力场中引起铝热反应。
可以利用它制备耐蚀耐磨涂层,也可以对安全性要求苛刻的工程组件进行快速焊接。
管道复合时,先将金属铝粉和其它金属氧化物粉末混合均匀,浇入管内,然后将管子旋转,在离心力作用下,粉末如液体一样流动,在整个内表面形成一均匀涂层。
点燃后,放热反应在几秒钟内就可达到焊接或堆敷的温度。
四、爆炸焊成型法
爆炸焊是依靠炸药爆炸产生连接金属所需的压力,使两搭接表面实现固相焊接的方法,广泛用于生产各种复合板,基体的两侧都可以进行复合。
很多情况下,爆炸复合板进一步轧成较薄的板,再进行其它产品的生产。
例如,不锈钢碳钢复合管就常采用这种工艺,爆炸焊合的复合板经热轧、冷轧成复合带,然后在焊管机组进行连续辊式成型,最后通过焊接生产直缝焊管和螺旋管,利用爆炸焊也可以直接生产复合管。
这时是靠炸药爆炸产生的冲击波,使内管发生塑性变形,紧贴外管[4]。
该方法的主要缺点是,对尺寸较长的复合管炸药量很难准确确定,而且具有一定的危险性。
利用爆炸成型,覆层可小于0.2mm,熔合比最小可达到5%;覆层紧密,产品适用性强。
另外,利用爆炸焊可实现多种金属间的连接,有些是采用其它方法不能实现的。
还可实现三种以上金属的组合。
四、堆焊成型法
堆焊是较早使用的制作复合金属的方法,它是用熔焊、钎焊、热喷涂、喷熔等方法,在工件表面堆敷一层具有特定性能材料的工艺过程。
堆焊包括硬质堆焊和金属喷涂,前者指利用熔化技术使金属表面熔敷上另外一层金属,后者则是将微细的金
属颗粒沉积到金属表面。
五、电磁成型法
电磁成型工艺属于高能加工范畴,是很有发展前途的。
它是利用瞬间的高压脉冲磁场迫使金属产生塑性变形,管件电磁成型原理。
当高压直流电源对高压脉冲电容器充电,电压达到隔离开关的临界击穿电压时,隔离间隙被击穿,电容器将储存的全部能量加在线圈上,由此在线圈上几微秒的瞬间通过很大的电流,从而产生强脉冲磁场。
放置在线圈外的管材金属就会感应反方向电流,而产生的反向磁通阻止磁通穿过管材金属,迫使磁力线密集在线圈和管材金属的间隙内,密集的磁力线具有扩张的特性,使管材金属表面各部分受到巨大的冲击压力,在几微秒内就可与模具或另外一管材进行撞合。
与常规压力加工方法相比,电磁成型制造的复合管其包覆层与基体间的界面与爆炸焊相似,呈波浪状,压接质量好。
结合处不仅有塑性流动,而且局部出现熔合。
与爆炸焊相比,电磁成型的噪音小、效率高、不需复杂的安全设备。
与常规焊接方法相比,可无缺陷连接性质迥异的两种金属。
电磁成型仅适于加工铜或铝等强度低、导电性高的材料。
