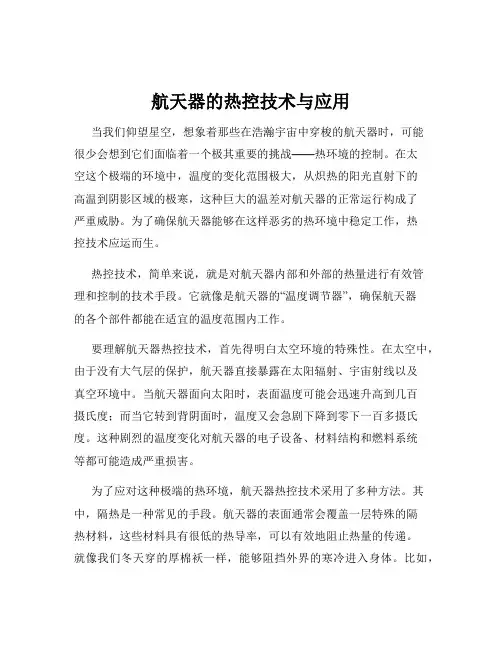

航天器的热控技术与应用当我们仰望星空,想象着那些在浩瀚宇宙中穿梭的航天器时,可能很少会想到它们面临着一个极其重要的挑战——热环境的控制。
在太空这个极端的环境中,温度的变化范围极大,从炽热的阳光直射下的高温到阴影区域的极寒,这种巨大的温差对航天器的正常运行构成了严重威胁。
为了确保航天器能够在这样恶劣的热环境中稳定工作,热控技术应运而生。
热控技术,简单来说,就是对航天器内部和外部的热量进行有效管理和控制的技术手段。
它就像是航天器的“温度调节器”,确保航天器的各个部件都能在适宜的温度范围内工作。
要理解航天器热控技术,首先得明白太空环境的特殊性。
在太空中,由于没有大气层的保护,航天器直接暴露在太阳辐射、宇宙射线以及真空环境中。
当航天器面向太阳时,表面温度可能会迅速升高到几百摄氏度;而当它转到背阴面时,温度又会急剧下降到零下一百多摄氏度。
这种剧烈的温度变化对航天器的电子设备、材料结构和燃料系统等都可能造成严重损害。
为了应对这种极端的热环境,航天器热控技术采用了多种方法。
其中,隔热是一种常见的手段。
航天器的表面通常会覆盖一层特殊的隔热材料,这些材料具有很低的热导率,可以有效地阻止热量的传递。
就像我们冬天穿的厚棉袄一样,能够阻挡外界的寒冷进入身体。
比如,多层隔热材料(MLI)就是一种常用的隔热手段,它由多层薄的反射屏和间隔层组成,能够反射大部分的太阳辐射,并减少热量的散失。
散热也是热控技术中的关键一环。
对于航天器上产生热量较多的部件,如电子设备,需要通过专门的散热装置将热量散发出去。
常见的散热方式有辐射散热和导热散热。
辐射散热是利用热辐射的原理,将热量以电磁波的形式向周围的空间散发。
而导热散热则是通过热传导的方式,将热量从高温区域传递到低温区域。
为了提高散热效率,航天器上还会使用热管等高效导热装置,热管内部的工作介质在受热端蒸发,在冷却端凝结,从而实现热量的快速传递。
除了隔热和散热,主动热控技术在一些复杂的航天器中也得到了广泛应用。

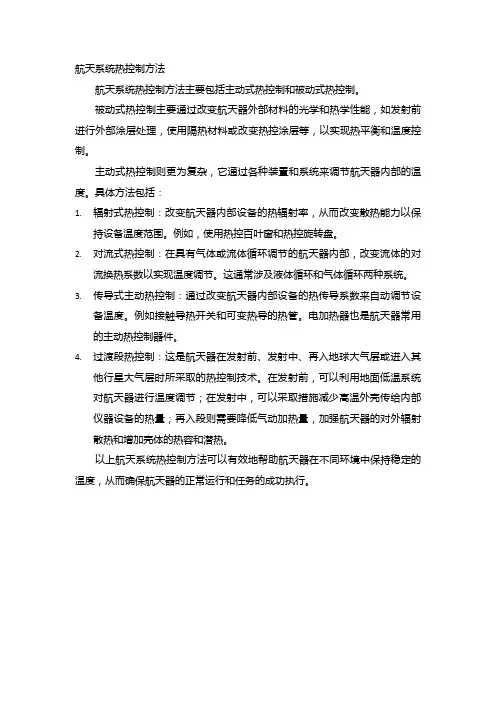

航天系统热控制方法
航天系统热控制方法主要包括主动式热控制和被动式热控制。
被动式热控制主要通过改变航天器外部材料的光学和热学性能,如发射前进行外部涂层处理,使用隔热材料或改变热控涂层等,以实现热平衡和温度控制。
主动式热控制则更为复杂,它通过各种装置和系统来调节航天器内部的温度。
具体方法包括:
1.辐射式热控制:改变航天器内部设备的热辐射率,从而改变散热能力以保
持设备温度范围。
例如,使用热控百叶窗和热控旋转盘。
2.对流式热控制:在具有气体或流体循环调节的航天器内部,改变流体的对
流换热系数以实现温度调节。
这通常涉及液体循环和气体循环两种系统。
3.传导式主动热控制:通过改变航天器内部设备的热传导系数来自动调节设
备温度。
例如接触导热开关和可变热导的热管。
电加热器也是航天器常用的主动热控制器件。
4.过渡段热控制:这是航天器在发射前、发射中、再入地球大气层或进入其
他行星大气层时所采取的热控制技术。
在发射前,可以利用地面低温系统对航天器进行温度调节;在发射中,可以采取措施减少高温外壳传给内部仪器设备的热量;再入段则需要降低气动加热量,加强航天器的对外辐射散热和增加壳体的热容和潜热。
以上航天系统热控制方法可以有效地帮助航天器在不同环境中保持稳定的温度,从而确保航天器的正常运行和任务的成功执行。

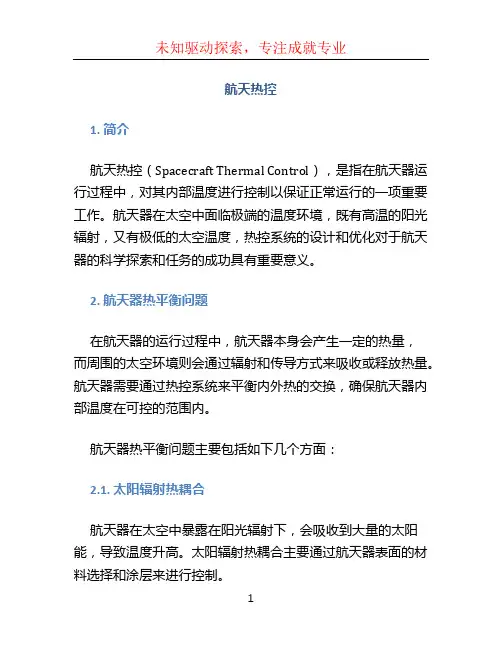

航天热控1. 简介航天热控(Spacecraft Thermal Control),是指在航天器运行过程中,对其内部温度进行控制以保证正常运行的一项重要工作。
航天器在太空中面临极端的温度环境,既有高温的阳光辐射,又有极低的太空温度,热控系统的设计和优化对于航天器的科学探索和任务的成功具有重要意义。
2. 航天器热平衡问题在航天器的运行过程中,航天器本身会产生一定的热量,而周围的太空环境则会通过辐射和传导方式来吸收或释放热量。
航天器需要通过热控系统来平衡内外热的交换,确保航天器内部温度在可控的范围内。
航天器热平衡问题主要包括如下几个方面:2.1. 太阳辐射热耦合航天器在太空中暴露在阳光辐射下,会吸收到大量的太阳能,导致温度升高。
太阳辐射热耦合主要通过航天器表面的材料选择和涂层来进行控制。
2.2. 热传导和对流航天器内部一般有各种设备和舱段,它们之间通过传导方式来交换热量。
同时,在太空环境中还存在微弱的气体流动,也会通过对流的方式进行热交换。
热传导和对流方面的问题可以通过设计隔热层和隔热结构来解决。
2.3. 热辐射热辐射是太空中最主要的热交换方式,包括航天器表面的辐射和周围天体的辐射。
航天器的表面温度与辐射热量之间存在着复杂的关系,热辐射方面的问题可以通过航天器表面的涂覆材料和表面结构来进行优化。
3. 航天热控系统的设计航天热控系统的设计需要综合考虑多个因素,包括航天器的设计要求、任务需求、材料特性等。
一般而言,航天热控系统主要包括以下几个方面:3.1. 热控系统组成航天热控系统由热控设备、传感器、控制装置、散热器等组成。
热控设备用于调节航天器内部的温度,传感器用于监测航天器内外的温度,控制装置用于控制热控设备的工作状态,散热器用于散发航天器内部多余的热量。
3.2. 热控设备选择根据航天器的需求,热控设备的选择包括制冷设备和加热设备。
制冷设备用于降低航天器温度,加热设备用于提高航天器温度。
热控设备的选择需要综合考虑功耗、体积、重量等因素。
