发电机漏氢安全技术措施

  • 格式：doc
  • 大小：140.00 KB
  • 文档页数：5

珙县电厂1号发电机漏氢的安全技术措施
由于1号发电机组漏氢量大，给机组及人员的安全运行，为防止机组运行期间发生漏氢着火爆
炸的事故，特制定本安全技术措施。
1、主机运行人员应密切监视发电机氢压变化情况，做好发电机氢气大量泄漏着火的事故预想。
2、在1号发电机13.7m平台设置危险隔离区，并悬挂安全警告牌，发电机附近准备足够的灭火
器材，并加强通风换气以防积氢。
3、主机人员认真记录“发电机氢气记录表”，每小时记录一次。
4、主机人员每2小时对“发电机在线漏氢检测仪”的测量数据记录一次，如发现数值与上一时
间有较大不同，应立即汇报值长并把时间和数值记录在电气主值日记上，注意检查是否有氢气着火、
氢气漏量增大现象。
5、主机人员在每次补氢前，应对发电机进行一次排污，重点检查记录排污量并作好相关记录。
发电机补氢或排污过程中，严防出现压力大幅度波动，发电机补氢或排污速率严格控制在规定范围
内，每次置换的H2量不应超过10％H2总量，以避免机内H2温度变化太大。
6、主机人员要注意定冷水温的变化，保证进口水温在42～48℃，出口不允许超过73℃。
7、在发电机漏氢期间，发电机保持低氢压运行，机内压力保持在0.375Mpa。低氢压运行期间
运行人员应加强对发电机定子铁芯温度（≤120℃）的监视。发电机冷氢温度应控制在30～35℃之
间,，热氢温度≤65℃。
8、当发电机漏氢量达3时补氢一次时（0.35～0.375Mpa）时，准备停机，当急剧下降，氢气压
力无法维持时，立即解列停机。
9、化学运行人员应每两小时对发电机组系统进行微氢检测，每次检测氢气含量前、后，所有进
入隔离区域人员，应在距漏氢点20m外打开、关闭检测仪电源开关及手电，不得穿带钉子的鞋和打
手机，不准有火种带入上述隔离区。
10、化学运行人员应加强对发电机的湿度、纯度、露点等项指标的监督化验。特殊情况下，随
时取样化验。
11、在发电机氢系统二氧化碳母排上连接好3～5瓶的二氧化碳，做好随时进行机内灭火、气体
置换的准备；一旦出现机组氢气着火爆炸情况下，立即停机-充二氧化碳-降压-灭火。
12、在1号发电机漏氢严重期间，汽机房行车需要在发电机上方行走、作业前，应检验氢气含
量合格并请示有关领导批准后方可进行。
13、禁止汽机房内一切动火工作。发电机13.7m平台周围20m以内动火作业前，必须请示有关
领导批准且化验空气中氢气含量合格方可开始作业。
14、制氢站应保证有足够的氢气储备，做好随时大量补氢的准备工作。

发电车间
2011年7月24日
珙县电厂
1号发电机漏氢的安全技术措施

批 准
审 批
初 审
编 写：

珙县电厂发电车间
2011年7月24日
发电机氢气记录表
时间 机内氢压（Mpa） 纯度 露点 备注
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
年 月 日 时 分
发电机在线漏氢检测仪数据记录
时间 第1点 第2点 第3点 第4点 第5点 第6点 第7点 第8点
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
月 日 时 分
注：第1点：封母A相 第2点：封母B相 第3点：封母C相 第4点：中性点 第5点：励端轴承回油 第6
点：汽端轴承回油 第7点：定冷水箱上部 第8点 备用

合集下载

发电机漏氢原因分析及预防措施

发电机漏氢原因分析及预防措施

发电机漏氢原因分析及预防措施一、发电机漏氢的危害：1、不能保证发电机氢压，从而影响发电机的出力；2、造成氢气湿度过大或发电机进水、进油，损坏发电机定、转子绕组绝缘，严重时引发相间或对地短路事故；3、消耗氢气过多，补氢操作频繁，运行成本高；4、发电机系统可能着火、爆炸，造成设备严重损坏。

二、发电机漏氢的途径和部位：发电机漏氢的两种途径：1、外漏。

发电机本体存在漏点，造成氢气向大气泄漏。

2、内漏。

①密封油系统的平衡阀调节灵敏度不好，氢侧往空侧窜油，进入空侧油箱随排烟风机排入大气；②定子绕组冷却水管路有漏点，因机内氢压略高于定冷水水压，造成氢气进入定冷水系统；③氢气冷却器铜管有漏点，造成氢气进入开式冷却水系统；④氢气漏入发电机封闭母线。

发电机常见的漏氢部位：①发电机端罩与机座结合面；②发电机端盖与端罩及上下半端盖结合面；③发电机端盖与密封瓦座结合面；④发电机定子引出线套管漏氢；⑤氢气冷却器上下法兰与机壳结合面处橡胶垫腐蚀或冷却管破裂引起漏氢。

三、防止漏氢的措施：1、机组运行中，维持发电机氢气压力在正常值，发现补氢频繁或氢压下降过快时，及时汇报、联系处理；2、保证发电机氢气湿度、纯度等参数符合规程要求，发现变化幅度较大时，及时检查处理；3、按时检查发电机回油母管、氢冷器回水母管、定冷水箱内、封闭母线外套内的氢气含量，发现异常变大时，及时汇报、联系处理；4、维持定冷水箱液位在正常值，发现补水频繁，水位下降过快时，及时检查处理；5、按时检查发电机油水检测装置液位，发现进水时，及时汇报、联系处理；6、加强对发电机定子线棒及定子线棒出水温度的监视，发现温差过大或温度异常升高时，及时汇报、联系处理；7、保证发电机氢气干燥器的正常运行，发现运行不正常时，及时联系处理；8、保证发电机密封油系统平衡阀、差压阀动作灵活、可靠，保证氢油压差在规程规定范围内，发现运行不正常时，及时联系处理；9、保证发电机内氢压略高于定冷水压，防止发电机进水。

发电机漏氢期间安全运行措施

发电机漏氢期间安全运行措施

编号：SM-ZD-58725发电机漏氢期间安全运行措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改发电机漏氢期间安全运行措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

由于#2发电机汽侧漏氢量大，为保证机组安全稳定运行，不发生因氢气泄露造成的不安全事件。

特制定以下安全运行措施：一、为减少氢气泄漏量，将发电机降低氢压运行，氢压维持在0.22Mpa至0.24Mpa运行，当发电机氢压降至0.22Mpa时应补氢至0.24Mpa。

二、集控运行值班员应密切监视发电机定子线圈、定子铁芯及发电机出、入口风温。

入口风温维持在35℃-40℃，最高不得超过55℃；出口风温不得超过65℃。

定子铁芯温度不得超过100℃.否则应减少有功、无功负荷运行。

三、检查防爆风机运行情况，保证风机正常运行及时排走漏出的氢气，防止氢气集聚过多发生爆炸。

四、运行人员定期检测并记录漏氢情况（每班不得少于2次）。

五、氢站要备足氢气，以保证及时进行补氢。

六、汽机厂房内严禁一切动火工作。

七、根据发电机氢压情况，及时调整发电机定冷水压力，不高于氢压运行。

八、若发电机漏氢量继续增大（但补氢尚能维持）时，应适当减少有功、无功负荷，并继续降低氢压运行。

发电机漏氢期间安全运行措施详细版

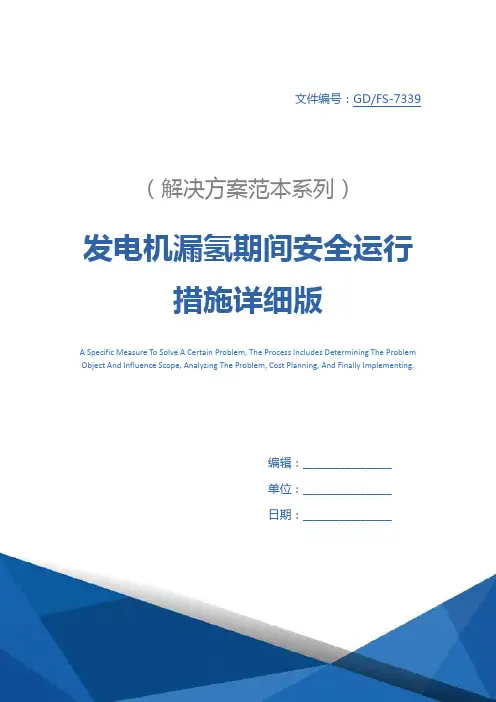

发电机漏氢期间安全运行措施详细版

文件编号：GD/FS-7339（解决方案范本系列）发电机漏氢期间安全运行措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________发电机漏氢期间安全运行措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

由于#2发电机汽侧漏氢量大，为保证机组安全稳定运行，不发生因氢气泄露造成的不安全事件。

特制定以下安全运行措施：一、为减少氢气泄漏量，将发电机降低氢压运行，氢压维持在0.22Mpa至0.24Mpa运行，当发电机氢压降至0.22Mpa时应补氢至0.24Mpa。

二、集控运行值班员应密切监视发电机定子线圈、定子铁芯及发电机出、入口风温。

入口风温维持在35℃-40℃，最高不得超过55℃；出口风温不得超过65℃。

定子铁芯温度不得超过100℃.否则应减少有功、无功负荷运行。

三、检查防爆风机运行情况，保证风机正常运行及时排走漏出的氢气，防止氢气集聚过多发生爆炸。

四、运行人员定期检测并记录漏氢情况（每班不得少于2次）。

五、氢站要备足氢气，以保证及时进行补氢。

六、汽机厂房内严禁一切动火工作。

七、根据发电机氢压情况，及时调整发电机定冷水压力，不高于氢压运行。

八、若发电机漏氢量继续增大（但补氢尚能维持）时，应适当减少有功、无功负荷，并继续降低氢压运行。

发电机常见漏氢点处理及注意事项

发电机常见漏氢点处理及注意事项

发电机常见漏氢点处理及注意事项展开全文2016-12-31（1）氢气系统管道砂眼、裂纹：隔离并补焊或更换新管段（两端用堵板封堵好并用惰性气体或二氧化碳吹扫有砂眼裂纹的管段）。

（2）氢气系统阀门阀杆、法兰漏氢：试紧，试紧无效应隔离更换垫片或盘根（用铜制工具缓慢试紧）。

（3）氢气或二氧化碳系统排污门、排空门内漏或误操作：隔离、更换或在线封堵。

（4）发电机定子温度出线法兰漏氢：注意发电机氢气巡检仪报警参数监视，并试紧或停机更换垫片。

（5）发电机密封瓦泄漏：（注意发电机补氢周期，就地10米以内严禁动火）a）密封油压过低造成泄漏的，适当调高密封油压，但不能过高，以防造成发电机进油。

b）密封瓦磨损量过大造成泄漏的，要停机并排氢，置换完毕后对密封瓦进行解体检查，对密封瓦进行刮研调节好密封间隙合格后装复，如磨损过大应更换新瓦。

另外，要检查密封瓦座与发电机接触密封面的密封情况，此处也易引起泄漏。

（6）密封瓦处大轴轴颈磨损过大，造成泄漏：若磨损量不大，对密封瓦的密封间隙进行调整即可，如磨损过大，在有条件时应对大轴进行修补处理。

（7）发电机本体外壳有砂眼、裂纹：有条件可带压堵漏，如带压堵漏行不通，泄漏量太大危及机组安全运行的，应停机补焊处理或请示厂家出示处理方案。

（8）发电机氢冷器、氢气纯度仪、湿度仪、发电机绝缘过热装置接口处泄漏：此亦为常见漏点。

一般，每组氢冷器上部均有排空门，将此组氢冷器冷却水隔离（退出某分支氢冷器需要机组降负荷方可进行，否则可能引起发电机线圈温度过高跳机），打开排空门，用测氢仪器对着排污口，即可查出此组氢冷器是否漏氢。

确定泄漏的氢冷器后，办理工作票，降该组氢冷器隔离，拆开氢冷器进水室及尾端密封端盖，用测氢仪器确定泄漏的氢冷器换热管并作上记号，用铜堵头将泄漏的换热管两端封堵严密。

（总封堵数量应不超过总换热管数量的10％，如泄漏的换热管数量过大，应停机更换新管道）。

（9）发电机大端盖漏氢：一般由于发电机大端盖密封不好引起（密封胶失效或者密封胶规格不合要求，或者是大端盖螺栓紧力不够），泄漏严重者每天补氢量高达5、6百立方，漏点处可听到明显的泄漏声音。
