当前位置：文档之家 › 大豆拉丝蛋白烘干机技术参数__大豆拉丝蛋白烘干机系统构成

大豆拉丝蛋白烘干机技术参数__大豆拉丝蛋白烘干机系统构成

  • 格式：pdf
  • 大小：339.32 KB
  • 文档页数：4

大豆拉丝蛋白烘干机技术参数__大豆拉丝蛋白烘干机系统构成
被称为“仿真肉”的大豆拉丝蛋白不仅富含营养，而且口感佳，因其而发展起来的的相关食品产业已
取得了不错的发展成果。发展至今，大豆拉丝蛋白正在逐步取代高脂肪、高热量的肉类食品。它的魅
力何在？当今在消费升级的背景下，大豆拉丝蛋白产品也在升级，其对制造工艺和生产设备提出了更
高的要求。今天，我们就来一起了解生产设备大豆拉丝蛋白烘干机，大豆拉丝蛋白烘干机系统构成是
什么，大豆拉丝蛋白烘干机技术参数有哪些，我们一起来看下文。
【大豆拉丝蛋白烘干机系统构成】
加热系统:采用电加热导热油方式,配备1.5立方容积导热油箱，在油箱底部装有导热油专用电热器,再
把散热器装在输送链
的下面，加热段长度
18米,高使用温度为
180度,用1块温控表
控温.控温范围回差
可设定.总加热功率
为150KW,加热管功
率大约为25KW/根。
传动系统:传动电机
功率为4KW,采用
YCT-HKW调速电机
带减速链条传动.传
动速度为每分钟0.1-0.6米可调,输送带采用碳钢链条(大滚子)串连接成,传送链宽度为1600mm链板
采用1.5镀锌板，冲直径20—25mm的圆孔后折弯形成。
排风系统:每段多装有独立排湿口和进风口,可以单独控制风的流量。
烘箱材质:箱内壁采用1.0mm镀锌钢板,箱外壁采用1.2mmA3钢板,内胆采用折弯点焊,外壁板采用
拼缝连接，成品以后做防锈漆和面漆处理。
保温系统:保温层厚度为80mm,保温材料采用超细玻璃纤维棉,箱外壁温度确保不烫手。
箱体框架:主框架采用80*40*2mmA3方管和8号槽钢焊成.设备采用拼装式装配和吊装,底脚可调节,
可拆卸式，地脚采用A3钢，可以调节1—4cm,整机外型为可分拼装式和整机运输。

电控系统：电器控制部分做到可视测温，能够显示烘干机里温度，可以自由设定调节使用温度，输送
链的行走速度也是可以调节块慢的，温度控制仪为常州汇帮品牌，（带微电脑自整定功能），型号：
CH902—021--0131013
【大豆拉丝蛋白烘干机技术要求】
相对于输出温度60℃以下的空气源热泵技术，高温热泵在不改变设备运行环境的情况下，热泵供热
温度达到60℃以上，并保持较高的运行效率和稳定的运行状态，一般需要解决以下几个关键技术问
题。
1.大豆拉丝蛋白烘干机压缩机的选择：热泵设备常用的压缩机类型主要是螺杆压缩机、全封闭涡旋压
缩机与半封闭活塞压缩机等，经过对不同类型压缩机工作特性进行比较研究，高温空气源热泵设备一
般选用全封闭涡旋压缩机。
2.大豆拉丝蛋白烘干机
工质的选择：为保证高温
热泵设备在稳定的可允
许的工作压力下运用，采
用特殊的制冷剂为工质，
换热效率高并对环境，对
臭氧层无破坏作用。
3.大豆拉丝蛋白烘干机
氟路系统控制的优化：保
证整体机组的长时间高
温稳定运行和使用寿命，
并根据环境温度和蒸发
温度，自动调节高温空气热泵设备运行工作状态和调件。
大豆拉丝蛋白烘干机应用
蔬菜，辣椒，剑麻、颗粒物料、塑料制品、种子、有机颜料、合成橡胶、丙烯纤维、药品、烤漆、小
木制品、金属制品、电子元件老化、固化，建筑材料，海产品等。
【大豆拉丝蛋白烘干机技术参数】
1.型号:TYJM—1.6m—21
2.输送链外宽:1600mm
3.有效工作室尺寸：10000×1700×280mm（长×宽×高）
4．设备外形尺寸：11000×2500×1900mm（长×宽×高）
5.使用温度：室温—160度
6．输送带行走速度：可调式
7.加热段长度：18米
8．前后进出料台：各1.5米
9．电加热功率：150KW（分为60KW和90KW二组控制）
10.循环风机功率：9台×4KW=36KW

合集下载

闪蒸干燥机技术参数

闪蒸干燥机技术参数

闪蒸干燥机技术参数
闪蒸干燥机是一种高效、环保的物料干燥设备，其具有的技术参数均有：
1. 热源：采用三联供低压锅炉或者工业用热水机加热，加热效率高，能源浪费低；
2. 旋风式结构：选用先进的传输介质旋风式结构，使物料与热源最大限度的接触，提高了干燥效率；
3. 过滤系统：设计配置过滤系统，可有效的颗粒物和杂质进行过滤，除湿出口排放的空气清洁；
4. 控制系统：采用PLC控制，实现了全自动控制，使操作方便，维护清洁，并可实现在线监测；
5. 安全保护设计：采用国际先进的热敏开关对烟道温度进行监测，当发现过高温度时自动断电，保证了设备的安全；
6. 传输装置：采用非接触式传动，介质流量及物料均匀性好，不受各种腐蚀性介质影响，安全可靠；
7. 干燥时间：根据物料的性质，可以调节旋风式干燥机的转速，满足不同物料的干燥要求；
8. 干燥效率：采购的卫生间，蒸汽管冷凝温度不高于100℃，可达到10%~80%的脱水率要求；
9. 空气结构：引入热风时，可在热风中增加冷却器，使热风与冷却器之间形成循环，从而增加了温度场的热能利用率；
10. 风、热量分布：风管内部采用球形和轴向翻转结构，使热量均匀分布，增加了旋风式干燥机的效率。

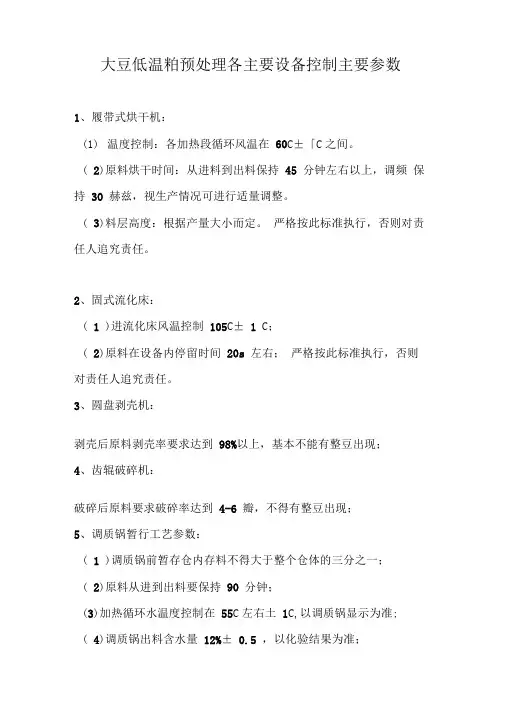

大豆低温粕预处理主要设备工艺参数1

大豆低温粕预处理主要设备工艺参数1

大豆低温粕预处理各主要设备控制主要参数1、履带式烘干机：(1)温度控制：各加热段循环风温在60C±「C之间。

( 2)原料烘干时间：从进料到出料保持45 分钟左右以上，调频保持30 赫兹，视生产情况可进行适量调整。

( 3)料层高度：根据产量大小而定。

严格按此标准执行，否则对责任人追究责任。

2、固式流化床：( 1 )进流化床风温控制105C± 1 C；( 2)原料在设备内停留时间20s 左右；严格按此标准执行，否则对责任人追究责任。

3、圆盘剥壳机：剥壳后原料剥壳率要求达到98%以上，基本不能有整豆出现；4、齿辊破碎机：破碎后原料要求破碎率达到4-6 瓣，不得有整豆出现；5、调质锅暂行工艺参数：( 1 )调质锅前暂存仓内存料不得大于整个仓体的三分之一；( 2)原料从进到出料要保持90 分钟；(3)加热循环水温度控制在55C左右土1C,以调质锅显示为准; ( 4)调质锅出料含水量12%± 0.5 ，以化验结果为准；（5）不适之处，欢迎随时提出合理化建议；严格按此标准执行，否则对责任人追究责任。

6、压胚机：料胚厚度要保持在0.3mm左右，不得超过0.35mm。

7、汽流干燥机：（1）进料要保持均匀，风温保持在150 华氏之间；（2）出料含水量要求7.5%左右，不得超过8%；严格按此标准执行，否则对责任人追究责任。

8、浸出罐：（1）装料量达到中间主轴以上10-20cm 高；（2）进料时间60分钟以内装满一罐；（3）进料时浸出罐的温度达40 C以下；（4）其他事项按原操作规程办理。

2010.8.7。

烘干机参数

烘干机参数

烘干机参数招标单位：浙江勿忘农种业股份有限公司
项目名称：浙江省优质常规粳稻良种繁育基地
项目地点：浙江省桐乡市梧桐镇
招标内容、要求
1.采购内容
谷物通用型干燥机2台
2.主要性能指标
3.技术要求
3.1具有电脑监控降水率的烘干方式
●防止爆腰的烘干速度自动控制方式：降水率和热风温度由电脑控制，自动选择最优烘干工艺，确保在不爆腰的情况下最快地进行烘干作业。

●防止谷物变质的谷温控制方式：烘干时，为防止谷物温度过高而造成谷物变质，电脑将谷温合理地控制在一定范围内，确保烘干品质。

●防止过度烘干的全自动水分检测、停机装置：设备装有高精度的水分测定装置，由电脑控制，自动定时监测水分，当被干燥的种子达到要求水分时，设备自动熄火、停机。

3.2安全、可靠，清扫方便
●烘干部采用无底结构，杂物不会堆积，清扫方便，安全可靠。

●排料轮可自动清扫。

●导流板采用不锈钢制作。

电热鼓风干燥箱技术参数

电热鼓风干燥箱技术参数

电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风(ɡǔ fēnɡ)干燥箱技术参数电热鼓风干燥箱规格101电热鼓风干燥箱电热恒温鼓风干燥箱电热鼓风烘箱(hōngxiāng) 真空干燥箱干燥箱101A电热鼓风干燥箱用途：本仪器是厂矿，试验室科研单位用于烘干各种材料的必备仪器，前门带观察孔，内胆采用不锈钢焊接而成，温度数显自控，直观等优点(yōudiǎn)。

沧州路仪咨询电话技术指标：1、温控范围：50-300℃2、温控精度：±1℃3、加热器两组（瓦数根据箱子大小而定）4、工作电压：220V 380V5、箱内尺寸：350*350*450(101-!)(45型) 450*550*550(101-2)(55型) 550*600*750(101-3)(75型) 800*800*1000(101-4)(800一米)101系列电热恒温鼓风干燥箱一、用途和性能101系列电热恒温鼓风机干燥箱，最高温度200°C，250°C300°C三种规格，主要用于物品的烘焙，干燥，热处理和热加工、农业生产，科学研究，医疗卫生单位，实验实均可使用，但不适用挥发性物品，以免引起爆炸，温度控制系统采用TEF系列指针式温度控制仪，笨仪器具有调节方便，控温性能可靠等优点。

箱内装有电动鼓风，促进箱内热空气机械对流，使之达到温度均匀，精密度高的效果。

二、基本结构和工作原理电热恒温干燥箱内用薄钢板制成，工作室内有试品隔板，工作室与箱体外壳之间有保温层，用高温硅酸铝保温材料，箱内装有玻璃观察箱，可以从外部直接观察工作室内的情况。

工作室的相抵设有进风孔，冷空气从箱底流进，有箱顶排气孔排出，电热丝分两组装在工作室下部，可以选择使用。

三、控温部分请按TDA系列温度控制仪说明操作四、使用方法:1、通电前，先检查干燥箱的电器性能，并应注意是否有断路或漏电现象。
