有关修改的说明红色字：建议删去的文字 绿色字：建议增加的文字黄色字：认为原稿中可能有问题的文字，请仔细考虑 灰色字：本人的说明性文字公式和图的带黄色的编号不用管他1.1 什么是检测装置的静态特性？其主要技术指标有哪些？ 答：静态特性是指检测系统在被测量各值处于稳定状态时，输出量与输入量之间的关系特性。

静态特性的主要技术指标有：线性度、精度、灵敏度、迟滞、重复性、分辨力、稳定性、可靠性等。

1.2 什么是检测装置的动态特性？其主要技术指标有哪些？答：动态特性是指动态测量时，输出量与随时间变化的输入量之间的关系。

动态特性的主要技术指标有：动态误差、响应时间及频率特性等。

1.3 不失真测试对测量系统动态特性有什么要求？答：①输入信号中各频率分量的幅值通过装置时，均应放大或缩小相同的倍数，既幅频特性是平行于横轴的直线；②输入信号各频率分量的相角在通过装置时作与频率成正比的滞后移动，即各频率分量通过装置后均延迟相同的时间t ，其相频率特性为一过原点并有负斜率的斜线。

1.4 测量系统动态参数测定常采用的方法有哪些？ 答：动态特性参数测定方法常因测量系统的形式不同而不完全相同，从原理上一般可分为正弦信号响应法、阶跃信号响应法、脉冲信号响应法和随机信号响应法等。

1.5 某位移传感器，在输入位移变化1mm 时，输出电压变化300mv ，求其灵敏度？ 答：灵敏度可采用输出信号与输入信号增量比表示，即3001300==∆∆=x u k mv/mm1.6 用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级？可否用一台0.2级，量程0～25MPa 的标准表来检验一台1.5级，量程0～2.5MPa 的压力表?为什么？ 解：选择标准压力表来校准工业用压力表时，首先两者的量程要相近，并且标准表的精度等级要高于被校表精度等级，至少要高一个等级。

题中若标准表是0.2级，量程0～25MPa ，则该标准表可能产生的最大绝对误差为2.0)025(1max ⨯-=∆％＝0.05MPa被校表是1.5等级，量程0～2.5MPa ，其可能产生的最大绝对误差为5.1)05.2(2max ⨯-=∆％＝0.0375MPa显然1max ∆>2max∆，这种选择是错误的，因为虽然标准表精度等级较高，但是它的量程太大，故不符合选择的原则。

自动检测技术第三章复习题（附答案）第三章压力及力检测一、选择题1、将超声波（机械振动波）转换成电信号是利用压电材料的（C）蜂鸣器中发出“嘀……嘀……”声的压电片发声原理是利用压电材料的（D）在电子打火机和煤气灶点火装置中，利用的是压电材料的（C）A.应变效应B.电涡流效应C.压电效应D.逆压电效应2、使用压电陶瓷制作的力或压力传感器可测量（C）。

A.人的体重B.车刀的压紧力C.车刀在切削时感受到的切削力的变化量D.自来水管中的水的压力3、应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择（ C ）测量转换电路。

A．单臂半桥 B．双臂半桥 C．四臂全桥4、以下几种传感器当中（ C ）属于自发电型传感器。

A、电容式B、电阻式C、压电式D、电感式5、属于四端元件的是( C )。

A、应变片B、压电晶片C、霍尔元件D、热敏电阻6、半导体薄片置于磁场中，当有电流流过是，在垂直于电流和磁场的方向上将产生电动势，这种现象称为（C）。

A、压电效应B、压磁效应C、霍尔效应D、电涡流效应二、填空题1、由于而引起导电材料变化的现象，叫应变效应。

（变形电阻）2、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。

3、变极距型电容传感器做成差动结构后，灵敏度提高原来的 2 倍。

4、在电介质的极化方向上施加交变电场或电压，它会产生机械变形，当去掉外加电场时，电介质变形随之消失，这种现象称为逆压电效应。

5、压电式传感器的工作原理是以晶体的压电效应为理论依据。

6、电阻应变片的工作原理是基于金属的应变效应。

7、霍尔电势与半导体薄片的厚度成反比。

8、在压电晶片的机械轴上施加力，其电荷产生在X面9、霍尔元件采用恒流源激励是克服温漂10、电阻应变片的温度补偿方法通常有和两大类。

（线路补偿法应变片自补偿法）11、按工作原理的不同，电容式传感器可分为、、和三种类型。

第一种常用于测量，第二种常用于测量，第三种常用于测量。

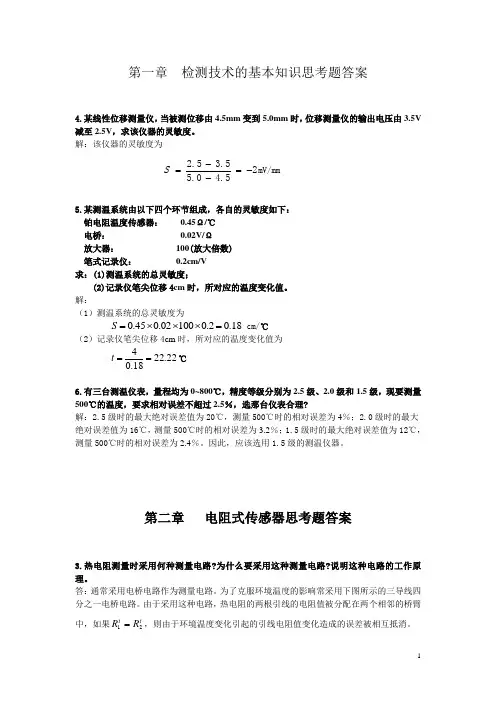

第一章 检测技术的基本知识思考题答案4.某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

解：该仪器的灵敏度为25.40.55.35.2-=--=S mV/mm5.某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃电桥： 0.02V/Ω放大器： 100(放大倍数)笔式记录仪： 0.2cm/V求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。

解：（1）测温系统的总灵敏度为18.02.010002.045.0=⨯⨯⨯=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃6.有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理?解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。

因此，应该选用1.5级的测温仪器。

第二章 电阻式传感器思考题答案3.热电阻测量时采用何种测量电路?为什么要采用这种测量电路?说明这种电路的工作原理。

答：通常采用电桥电路作为测量电路。

为了克服环境温度的影响常采用下图所示的三导线四分之一电桥电路。

由于采用这种电路，热电阻的两根引线的电阻值被分配在两个相邻的桥臂中，如果tt R R 21=，则由于环境温度变化引起的引线电阻值变化造成的误差被相互抵消。

R 1R 2R 3R 4R tR 1ˊˊR 2热电阻的测量电路4.采用阻值为120Ω灵敏度系数K =2.0的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。

当应变片上的应变分别为1和1 000时，试求单臂、双臂和全桥工作时的输出电压，并比较三种情况下的灵敏度。

自动检测技术及应用课后答案【篇一：《自动检测技术》习题集及部分参考答案】ass=txt>第一章传感器和测量的基本知识1-1 测量的基本概念复习思考题1．测量的定义及其内容是什么？2．直接测量和间接测量的定义是什么？3．直接测量的方法有几种方法？它们各自的定义是什么？4．仪表精度有几个指标？它们各自的定义是什么？（学习指导p1） 5．仪表分辨力的定义是什么？作业题1．测量是借助和和，取得被测对象的某个量的大小或符号；或者取得与之间的关系。

（专用技术；设备；实验；计算；一个变量；另一变量）2．测量是将被测量与通过专用的技术和设备进行比。

表示测量结果时，必须注明。

（同性质的标准量；比较；标准量倍数；标准量x0的单位）3．直接测量是从事先间的函数关系，先测出，再通过相应的函数关系，被测量的数值。

（分度好的表盘；被测量；某种中间量；中间量；计算出）4．直接测量方法中，又分，和。

（零位法；偏差法；微差法）5．零位法是指在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）6．偏差法是指测量仪表用，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7．微差法是和的组合。

先将被测量与一个进行用测出。

（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。

测量仪表指示值有规律地称为准确度。

（不一致；偏离真值）9．测量仪表的精确度简称，是和以测量误差的来表示。

（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量（最小变化）1-2 传感器的一般特性复习思考题1．试述传感器的定义及其在检测中的位置。

2．传感器静态特性和动态特性的定义是什么？3．传感器静态特性的技术指标及其各自的定义是什么？作业题是与被测对象接触的环节，它将被测量转换成与机构。

它是检测和控制中最关键的部分。

（最初；被测量有确定对应关系；电量）2．通常用传感器的和来描述传感器输出-输入特性。

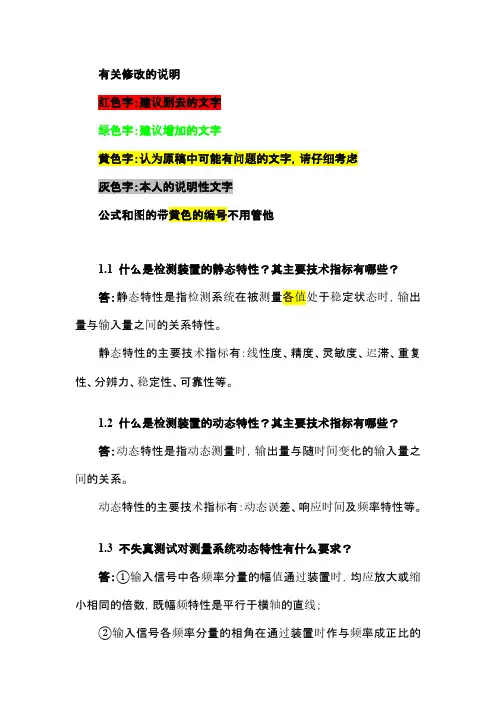

有关修改的说明
红色字：建议删去的文字
绿色字：建议增加的文字
黄色字：认为原稿中可能有问题的文字，请仔细考虑
灰色字：本人的说明性文字
公式和图的带黄色的编号不用管他
1.1 什么是检测装置的静态特性？其主要技术指标有哪些？
答：静态特性是指检测系统在被测量各值处于稳定状态时，输出量与输入量之间的关系特性。

静态特性的主要技术指标有：线性度、精度、灵敏度、迟滞、重复性、分辨力、稳定性、可靠性等。

1.2 什么是检测装置的动态特性？其主要技术指标有哪些？
答：动态特性是指动态测量时，输出量与随时间变化的输入量之间的关系。

动态特性的主要技术指标有：动态误差、响应时间及频率特性等。

1.3 不失真测试对测量系统动态特性有什么要求？
答：①输入信号中各频率分量的幅值通过装置时，均应放大或缩小相同的倍数，既幅频特性是平行于横轴的直线；
②输入信号各频率分量的相角在通过装置时作与频率成正比的。

第二版检测技术的选择题（上）2011年01月06日星期四 14:57第一部分思考题与习题答案1.单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买 B 级的压力表。

A. 0 .2B. 0 .5C. 1 .0D. 1.52）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。

A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。

这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。

A.3倍B.10倍C.1.5倍D.0.75倍4）用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 D 。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于 A 。

A.系统误差B.粗大误差C.随机误差D.动态误差5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。

A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量； 2）动态测量；3）直接测量； 4）间接测量；5）接触式测量； 6）非接触式测量；7）在线测量； 8）离线测量。

3.有一温度计，它的测量范围为0～200℃，精度为0.5级，试求：1）该表可能出现的最大绝对误差为 A 。

A. 1℃B. 0.5℃C. 10℃D. 200℃2）当示值为20℃时的示值相对误差为 B ，100℃时的示值相对误差为 C 。

A. 1℃B. 5％C. 1％D. 10％4.欲测240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：若选用量程为250V电压表，其精度应选 B 级。

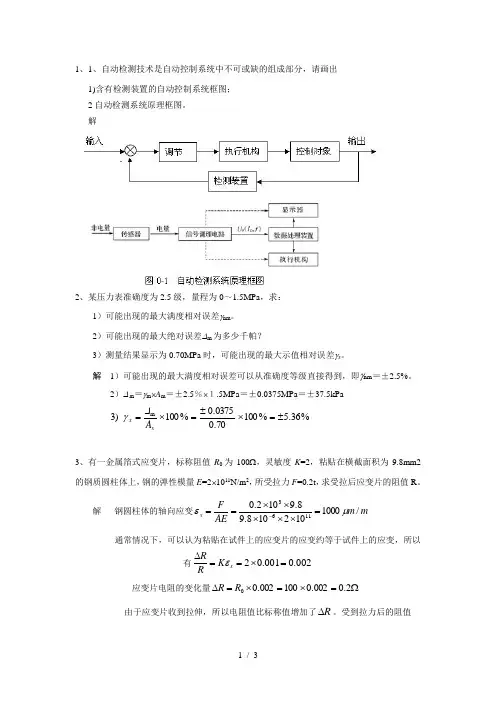

1、1、自动检测技术是自动控制系统中不可或缺的组成部分，请画出1)含有检测装置的自动控制系统框图；2自动检测系统原理框图。

解2、某压力表准确度为2.5级，量程为0～1.5MPa ，求：1）可能出现的最大满度相对误差γnm 。

2）可能出现的最大绝对误差∆m 为多少千帕？3）测量结果显示为0.70MPa 时，可能出现的最大示值相对误差γx 。

解 1）可能出现的最大满度相对误差可以从准确度等级直接得到，即γnm ＝±2.5%。

2）∆ m ＝γm ⨯A m ＝±2.5％⨯１.5MPa ＝±0.0375MPa ＝±37.5kPa3、有一金属箔式应变片，标称阻值R 0为100Ω，灵敏度K =2，粘贴在横截面积为9.8mm2的钢质圆柱体上，钢的弹性模量E =2⨯1011N/m 2，所受拉力F =0.2t ，求受拉后应变片的阻值R 。

解 钢圆柱体的轴向应变m m AE F x /1000102108.98.9102.01163με=⨯⨯⨯⨯⨯==- 通常情况下，可以认为粘贴在试件上的应变片的应变约等于试件上的应变，所以 有002.0001.02=⨯==∆x K RR ε 应变片电阻的变化量Ω=⨯=⨯=∆2.0002.0100002.00R R由于应变片收到拉伸，所以电阻值比标称值增加了R ∆。

受到拉力后的阻值%36.5%10070.00375.0%100 3)m ±=⨯±=⨯=x x A ΔγR =Ω=+=∆+2.1002.01000R R4、p585、p1176、设某型号霍尔电流传感器的额定匝数比NP/NS=1/2000，标准额定电流值IPN=300A ，二次侧的负载电阻RS=30Ω。

现将被测电流母线在铁心中穿绕两圈，通电后，用电流表测得二次侧电流IS=0.15A ，求输出到弱电回路的电压US 和被测电流IP 。

解 1）US=RS ×IS=4.5V2）根据式（8-3），被测电流I P 为：A 150A 15.022000S P S =⨯==I N N I P7、利用光敏三极管来达到强光照时继电器吸合的光控继电器电路如图所示，请分析工作过程。

第一章检测技术的基础知识一、填空题1．传感器一般由、和三部分组成。

（敏感元件；转换元件；转换电路）2．传感器中的敏感元件是指被测量，并输出与被测量的元件。

（直接感受；成确定关系的其它量）3．传感器中转换元件是指感受由输出的、与被测量成确定关系的，然后输出的元件。

（敏感元件；另一种非电量；电量）4、直接测量方法中，又分、和。

（零位法偏差法微差法）5、零位法是指与在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量已知标准量比较达到平衡/指零已知标准量较高）6、偏差法是指测量仪表用相对于，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7、微差法是和的组合。

先将被测量与一个进行，不足部分再用测出。

（零位法偏差法已知标准量比较偏差法）9、测量仪表的精确度简称，是和的总和，以测量误差的来表示。

（精度精密度准确度相对值）10、显示仪表能够监测到被测量的能力称分辨力。

（最小变化）2．通常用传感器的和来描述传感器输出-输入特性。

（静态特性；动态特性）3．传感器静态特性的主要技术指标包括、、、、和。

（线性度；灵敏度；灵敏度阈；迟滞；重复性）5．传感器线性度是指实际输出-输入特性曲线与理论直线之间的与输出。

（最大偏差；满度值之比）6．传感器灵敏度是指稳态标准条件下，与之比。

线性传感器的灵敏度是个。

（输出变化量；输入变化量；常数）7．传感器迟滞是指传感器输入量增大行程期间和输入量减少行程期间，曲线。

（输入-输出；不重合程度）8．传感器的重复性是指传感器输入量在同一方向（增大或减小）做全程内连续所得输出-输入特性曲线。

（重复测量；不一致程度/重复程度）9．传感器变换的被测量的数值处在状态时，传感器的的关系称传感器的静态特性。

（稳定；输入-输出）二、单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于 0.9%，应购买 B 级的压力表。

《自动检测技术》习题集及部分参考答案第一章传感器和测量的基本知识《自动检测技术》习题集及部分参考答案第一章传感器和测量的基本知识§1-1 测量的基本概念复习思考题1．测量的定义及其内容是什么？2．直接测量和间接测量的定义是什么？3．直接测量的方法有几种方法？它们各自的定义是什么？4．仪表精度有几个指标？它们各自的定义是什么？（学习指导p1）5．仪表分辨力的定义是什么？作业题1．测量是借助和，通过和，取得被测对象的某个量的大小或符号；或者取得与之间的关系。

（专用技术；设备；实验；计算；一个变量；另一变量）2．测量是将被测量与通过专用的技术和设备进行。

获得被测量对比。

表示测量结果时，必须注明。

（同性质的标准量；比较；标准量倍数；标准量x0的单位）3．直接测量是从事先上读出被测量的大小。

间接测量是利用与之间的函数关系，先测出，再通过相应的函数关系，被测量的数值。

（分度好的表盘；被测量；某种中间量；中间量；计算出）4．直接测量方法中，又分，和。

（零位法；偏差法；微差法）5．零位法是指与在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）6．偏差法是指测量仪表用相对于，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7．微差法是和的组合。

先将被测量与一个进行，不足部分再用测出。

（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。

测量仪表指示值有规律地程度的量称为准确度。

（不一致；偏离真值）9．测量仪表的精确度简称，是和的总和，以测量误差的来表示。

（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量的能力称分辨力。

（最小变化）§1-2 传感器的一般特性复习思考题1．试述传感器的定义及其在检测中的位置。

2．传感器静态特性和动态特性的定义是什么？3．传感器静态特性的技术指标及其各自的定义是什么？作业题1．传感器是与被测对象接触的环节，它将被测量转换成与的的机构。

思考题与习题解马西秦第一章、思考题与习题1、检测系统由哪几部分组成?说明各部分的作用。

答：1、检测系统由：传感器、测量电路、显示记录装置三部分组成。

2、传感器部分的作用：是把被测量变换成另一种与之有确定的对应关系，并且便于测量的量的装置。

测量电路部分的作用：是将传感器的输出信号转换成易于测量的电压或电流信号。

显示记录装置部分的作用：是使人们了解检测数值的大小或变化的过程。

2、非电量的电测法有哪些优点?答：P33、测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法?如何进行?答：1）、采用微差式测量；2）、微差式测量是综合零位式测量和偏差式测量的优点而提出的一种测量方法。

基本思路是：将被测量x的大部分作用先与已知标准量N的作用相抵消，剩余部分即两者差值Δ=x-N。

这个差值再用偏差法测量。

微差式测量中：总是设法使差值Δ很小，因此可选用高灵敏度的偏差式仪表测量之。

即使差值的测量精度不高，但最终结果仍可达到较高的精度。

例如：测定稳压电源输出电压随负载电阻变化的情况时，输出电压U。

可表示为U0=U+ ΔU，其中ΔU是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。

如果采用偏差法测量，仪表必须有较大量程以满足U。

的要求，因此对ΔU这个小量造成的U0的变化就很难测准。

当然，可以改用零位式测量，但最好的方法是采用如图1-3所示的微差式测量。

微差式测量：⑴、微差式测量电路图中；①、使用了高灵敏度电压表：毫伏表和电位差计；②、Rr和E分别表示稳压电源的内阻和电动势；③、RL表示稳压电源的负载；④、E1、R1和Rw表示电位差计的参数。

⑵、微差式测量过程①、在测量前调整R1，使电位差计工作电流I1为标准值。

②、然后使稳压电压负载电阻RL为额定值，调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。

③、正式测量开始后，只需增加或减小负载电阻RL的值，负载变动所引起的稳压电压输出电压U0的微小波动值ΔU即可由毫伏表指示出来。

seasonic /lhycxq 2010-06-13 17:56:37第一部分思考题与习题答案1.单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买 B 级的压力表。

A. 0 .2B. 0 .5C. 1 .0D. 1.52）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。

A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。

这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。

A.3倍B.10倍C.1.5倍D.0.75倍4）用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 D 。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于A。

A.系统误差B.粗大误差C.随机误差D.动态误差5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。

A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量；2）动态测量；3）直接测量；4）间接测量；5）接触式测量；6）非接触式测量；7）在线测量；8）离线测量。

3.有一温度计，它的测量范围为0～200℃，精度为0.5级，试求：1）该表可能出现的最大绝对误差为A。

A. 1℃B. 0.5℃C. 10℃D. 200℃2）当示值为20℃时的示值相对误差为 B ，100℃时的示值相对误差为C 。

A. 1℃B. 5％C. 1％D. 10％?4.欲测240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：若选用量程为250V电压表，其精度应选 B 级。

题4.3 应变式压力变送器测压原理是什么？金属应变片和半导体应变片有什么不同点？ 解：将金属应变片贴在弹性元件上，当被测压力作用在弹性元件上时产生弹性变形，则应变电阻同时产生应变，从而引起电阻值发生变化，最后通过测量电路将其转换为相应的电压或电流信号，则被测压力与输出电信号成对应关系。

金属应变片的原理是应变效应，主要通过改变金属丝的长度和截面积改变阻值。

半导体应变片的原理是压阻效应，主要通过改变半导体电阻率改变阻值。

题4.9 若被测压力变化范围为0.5～1.4MPa ，要求测量误差不大于压力示值的5±％。

可供选择的压力表规格有：量程为0～1.6MPa ，0～2.5MPa ，0～4MPa ，精度等级为：1.0，1.5，2.5级三种。

试选择合适量程和精度的压力表？（注：压力表精度等级均指满度误差，共9个规格仪表。

）解：压力测量范围P 为0.5~1.4MPa ，测量误差为压力示值的5%在测量下限时绝对误差最小，∆P min =0.5⨯5%=0.025 MPa解1：因压力表均为满度误差，故0～1.6MPa 最接近被测量程，应选0～1.6MPa 压力表。

考虑经济性先选2.5级表：∆P 1=1.6⨯2.5%=0.04 MPa ，不符合要求。

再考虑1.5级表：∆P 1=1.6⨯1.5%=0.024 MPa<∆P min ，符合要求。

故最后应选择1.5级表，0～1.6MPa 压力表。

（从经济性考虑）解2：选择0～2.5MPa 时，根据∆P min =0.5⨯5%=0.025 MPa ，只有1.0级满足要求。

（从不超过满量程3/4考虑）题4.11 已知球平面电容差压变送器输出电流C HL H L I C C C C I +-=，其中C I 为恒流源。

如题图4.11所示。

感压膜片电极1的挠度y 与差压成正比)(L H y p p K y -=，y K 为比例系数，2、3为球面形固定电极。

试证明输出电流I 与差压L H p p p -=∆成正比。
