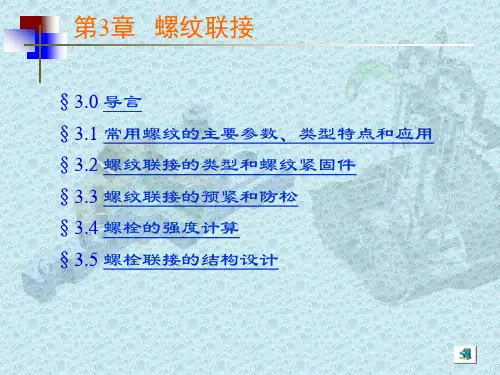

常用螺纹参数

（摘自GB3098.2—1982）（1988年确认）
螺母
4
性能
等级
5
68
9
10 12
相配 螺栓 性能 等级 直径 范围
3.6,4.6,4.8 3.6,4.6, 5.6, 6.8 8.8 8.8 9.8 10.9 12.9 4.8 5.8
>16
≤16 所有直径 >16 ≤ 所有 ≤
16 直径 39
5-3 螺纹联接的预紧
焊接
冲点
涂胶
5-5 单个螺栓联接的强度计算 一 、松螺栓联接
强度条件
4F [] d12
MPa
或
d1
4F
[ ]
mm
许用应力 [] s
MPa
1.2 ~1.7
二 、紧螺栓联接 1 、受横向载荷的紧螺栓联接 （1） 普通螺栓联接
4F
d12
W Tt Ftand 1(3)d22 4dF 12tan()2dd12
1 、普通螺纹(代号：M GB 192-81)
特点：螺纹的牙型角=2=60。因牙型 角大，所以当量摩擦系数大，自锁性能
好，主要用于联接
细牙螺纹与粗 牙螺纹的比较
粗牙：常用
细牙：自锁性能更好。常用于承受冲击、振 动及变载荷、或空心、薄壁零件上及微调装 置中 细牙的缺点：牙小，相同载荷下磨损快，易 脱扣
2、 螺栓的布置应使各螺栓的受力合理
3 、螺栓的排列应有合理的间距、边距
扳手空间
4、分布在同一圆周上的螺栓数目，应 取4， 6, 8等偶数，以便钻孔时在圆周上分度和画 线
5 、避免螺栓承受偏心载荷 产生偏心载荷的原因
凸面和沉头座的应用
斜垫圈的应用
二、 螺栓组联接的受力分析 1 、受轴向载荷Q的螺栓组联接

螺纹的概念和主要参数
螺纹是一种常见的机械连接方式，它由螺纹体和螺纹孔组成。

螺纹体是指螺纹的外形，螺纹孔是指与螺纹体配合的孔。

螺纹通过旋转运动实现连接和固定的目的。

螺纹的主要参数包括以下几个方面：
1. 螺距（Pitch）：螺距是指螺纹体上相邻两个螺纹峰或螺纹谷之间的距离。

螺距决定了螺纹的紧密程度，螺距越大，螺纹越松散；螺距越小，螺纹越紧密。

2. 螺纹直径（Major Diameter）：螺纹直径是指螺纹体上两个相对的螺纹峰之间的距离，也可以理解为螺纹体的最大直径。

螺纹直径一般由外径（外螺纹）或内径（内螺纹）来表示。

3. 螺纹高度（Height）：螺纹高度是指螺纹体上螺纹峰与螺纹谷之间的垂直距离。

螺纹高度决定了螺纹的牢固程度，螺纹高度越大，螺纹越深入，连接越稳固。

4. 螺纹类型：螺纹可以分为内螺纹和外螺纹两种类型。

内螺纹是指螺纹孔的螺纹，外螺纹是指螺纹体的螺纹。

常见的螺纹类型有丝锥螺纹、米制螺纹、英制螺纹等。

5. 螺纹角度（Thread Angle）：螺纹角度是指螺纹体的螺纹斜率相对于轴线的夹角，一般为60度。

螺纹角度的选择会影响螺纹的牢固性和承载能力。

螺纹的参数在标准化设计和制造中起到重要的作用，不同的螺纹参数适用于不同的应用场景和需求。

正确选择和使用螺纹参数可
以确保螺纹的连接性能和可靠性。

碳钢
强度高，价格低，耐磨性、耐 腐蚀性一般。
不锈钢
强度高，耐腐蚀性强，价格较 高。
铜合金
导热性好，耐腐蚀性强，价格 较高。
铝合金
质量轻，强度适中，价格适中 。
非金属材料
塑料
质量轻，绝缘性好，耐腐蚀性强，但强度较低。
尼龙
质量轻，强度较高，耐腐蚀性强，但耐磨性较差。
橡胶
弹性好，密封性好，但易老化。
陶瓷
小径（d1）
是指与外螺纹牙底或内螺纹牙顶相 切的假想圆柱或圆锥的直径。
螺距
定义
相邻两牙在中径线上对应两点间的轴向距离。
全螺纹
指螺纹从大径到小径都保持一致的螺距，即全长都为有效螺距。
半螺纹
指螺纹只有大径部分有螺距，而小径部分无螺距，即只有半长为 有效螺距。
螺纹长度
有效长度
指螺纹旋合部分（工作高度）的长度。
防松方式
01
02
03
04
螺纹连接常用的防松方式有三 种：摩擦防松、机械防松和铆
接防松。
摩擦防松通过增加螺栓和螺母 之间的摩擦力来防止松动，如
弹簧垫圈和自锁螺母等。
机械防松通过机械结构来固定 螺栓和螺母，如开口销和止动
垫片等。
铆接防松通过铆钉将螺栓和螺 母固定在一起，如双螺母等。
04
螺纹材料
金属材料
预紧力矩
预紧力矩是指装配时为了使螺栓达到一定的预紧力而施加的力矩。预紧力矩的大小 直接影响螺纹连接的可靠性和强度。
合适的预紧力矩可以增加螺栓的疲劳寿命，提高连接的刚性和稳定性，减少振动和 松动。
预紧力矩的确定需要考虑螺栓和被连接件的材料、规格、摩擦系数等因素，以及螺 栓的屈服强度和被连接件的刚度。

牙型高度指的是牙深

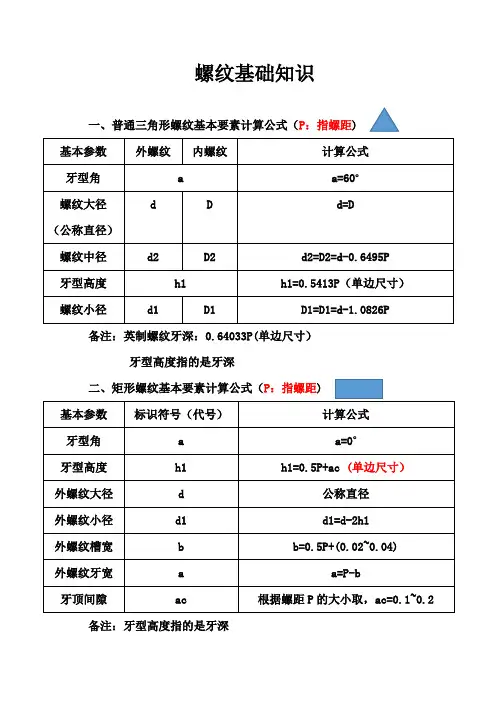

二、矩形螺纹基本要素计算公式（P：指螺距)
基本参数
标识符号（代号）
计算公式
牙型角
a
a=0°
牙型高度
h1
h1=0.5P+ac(单边尺寸）
外螺纹大径
d
公称直径
外螺纹小径
d1
d1=d-2h1
外螺纹槽宽
b
b=0.5P+(0.02~0.04)
外螺纹牙宽
a
a=P-b
牙顶间隙
ac
根据螺距P的大小取，ac=0.1~0.2
密封60°
P(螺距）
25.4/n (n指牙数)
h(牙型高度）
0.8P
中径D2或d2
D-h
小径D1或d1
D-2h
角度C=1:16
tan a/2=1°47'24"
备注：牙型高度指的是牙深
齿顶高ha
ha=mx
宽ef
法向efn
efn=0.697mx*cos r
齿根高hf
hf=1.2mx
齿பைடு நூலகம்s
轴向sx
sx=Px/2=π mx/2
全齿高h
h=2.2mx
法向sn
sn=px/2 *cos r= π mx/2 *cos r
齿顶圆直径da
da=d1+2mx
五、三针测量螺纹中径d2或蜗杆分度圆直径d1的计算公式
内螺纹
大径
D4
D4=d+2ac
中径
D2
D2==d2
小径
D1
D1=d-P
牙高
H4
H4=h3
牙顶宽
f,f'
f=f'=0.366P
