Ansys⽹格划分功能简介Ansys⽹格划分功能简介第⼀讲1、⾸先确定单元形状:Mshape,key,dimensionDimension：2D or 3D,对与2D(3D)来说，key=0,四边形(六⾯体)单元，key=1,三⾓形(四⾯体)单元。

2、确定单元的划分⽅式(free or mapped)Mshkey, value,其中value=1,mapped划分⽅式，value=0,free,value=2,尽量mapped,如果不可以，进⾏free.3、中节点的设置：mshmid对与mapped的划分⽅式是⼤家最喜欢的，优点不⽐多说。

⾸先说⼀下(area)的mapped的划分⽅式：●基本条件：(1)⾯有三条或四条线组成（2）对边划分相等的等份，或者符合过度模式（transition pattern）.(3)若是三条线组成的⾯，所有边必须等份。

满⾜三者之⼀，可以采⽤mapped⽅式，进⾏area⽹格划分。

若⾯有多余四条的线组成：可以采⽤：lcomb（推荐⾸先采⽤）或lccat变成四条。

对于线、⾯、体上的keypoint，ansys在划分⽹格时，将有节点设置。

●Transition pattern(过度模式)对于⾯来说，有两种过度模式可选（以有四条线组成的⾯为例）：第⼀种：满⾜条件：对边的等分份数之差必须相等。

第⼆种：满⾜条件：⼀组对边等分份数相等，另⼀组对边等分份数之差为偶数（even number）其次，体（volume）的mapped⽅式划分⽅法（单元形状只能采⽤六⾯体形状）：●基本条件：(1)体必须有六个⾯、五个⾯、或者四个⾯构成（2）若是六个⾯，必须是对边等分份数相等（3）五⾯体的边（edge）必须等分，上下底⾯的边必须偶数等分（4）四⾯体上所有的边必须偶数等分。

若不满⾜上述条件，可以采⽤aadd或accat将⾯连接，若有线需要连接，先对⾯进⾏，然后对线进⾏lccat.●体的过渡模式主要把⾯的过度模式理解清楚，可以很容易的理解体的过度模式。

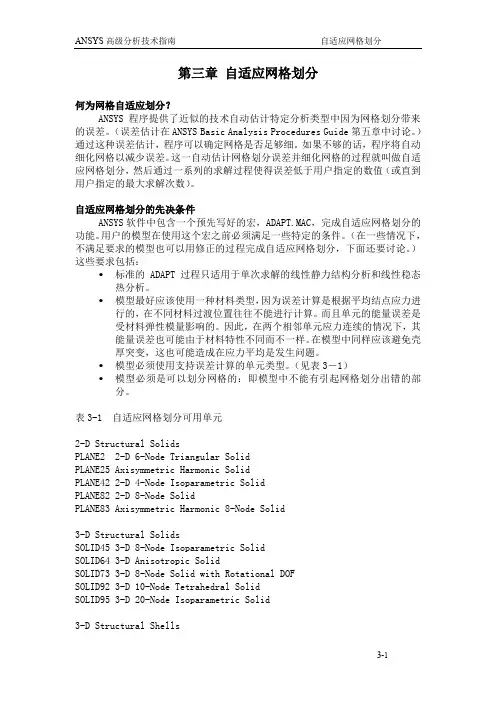

第三章自适应网格划分何为网格自适应划分？ANSYS程序提供了近似的技术自动估计特定分析类型中因为网格划分带来的误差。

（误差估计在ANSYS Basic Analysis Procedures Guide第五章中讨论。

）通过这种误差估计，程序可以确定网格是否足够细。

如果不够的话，程序将自动细化网格以减少误差。

这一自动估计网格划分误差并细化网格的过程就叫做自适应网格划分，然后通过一系列的求解过程使得误差低于用户指定的数值（或直到用户指定的最大求解次数）。

自适应网格划分的先决条件ANSYS软件中包含一个预先写好的宏，ADAPT.MAC，完成自适应网格划分的功能。

用户的模型在使用这个宏之前必须满足一些特定的条件。

（在一些情况下，不满足要求的模型也可以用修正的过程完成自适应网格划分，下面还要讨论。

）这些要求包括：标准的ADAPT过程只适用于单次求解的线性静力结构分析和线性稳态热分析。

模型最好应该使用一种材料类型，因为误差计算是根据平均结点应力进行的，在不同材料过渡位置往往不能进行计算。

而且单元的能量误差是受材料弹性模量影响的。

因此，在两个相邻单元应力连续的情况下，其能量误差也可能由于材料特性不同而不一样。

在模型中同样应该避免壳厚突变，这也可能造成在应力平均是发生问题。

模型必须使用支持误差计算的单元类型。

（见表3－1）模型必须是可以划分网格的：即模型中不能有引起网格划分出错的部分。

表3-1 自适应网格划分可用单元2-D Structural SolidsPLANE2 2-D 6-Node Triangular SolidPLANE25 Axisymmetric Harmonic SolidPLANE42 2-D 4-Node Isoparametric SolidPLANE82 2-D 8-Node SolidPLANE83 Axisymmetric Harmonic 8-Node Solid3-D Structural SolidsSOLID45 3-D 8-Node Isoparametric SolidSOLID64 3-D Anisotropic SolidSOLID73 3-D 8-Node Solid with Rotational DOFSOLID92 3-D 10-Node Tetrahedral SolidSOLID95 3-D 20-Node Isoparametric Solid3-D Structural ShellsSHELL43 Plastic quadrilateral ShellSHELL63 Elastic Quadrilateral ShellSHELL93 8-Node Isoparametric Shell2-D Thermal SolidsPLANE35 2-D 6-Node Triangular SolidPLANE75 Axisymmetric Harmonic SolidPLANE55 2-D 4-Node Isoparametric SolidPLANE77 2-D 8-Node SolidPLANE78 Axisymmetric Harmonic 8-Node Solid3-D Thermal SolidsSOLID70 3-D 8-Node Isoparametric SolidSOLID87 3-D 10-Node Tetrahedral SolidSOLID90 3-D 20-Node Isoparametric Solid3-D Thermal ShellsSHELL57 Plastic Quadrilateral Shell如何使用自适应网格划分：基本过程进行自适应网格划分的基本过程包括如下步骤：1.象其他线性静力分析或稳态热分析一样，先进入前处理器（/PREP7或Main Menu>Preprocessor）。

Ansys Workbench界面命令说明1、 ANSYS15 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic（LS-DYNA） LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages：Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面：所选面将从体中删除。

ANSYS热分析详解解析ANSYS是一种强大的有限元分析软件，可以用于各种工程领域的仿真和优化。

其中热分析是ANSYS的一个重要应用之一，可以帮助工程师预测和优化物体在热载荷下的性能。

下面将详细解析ANSYS热分析的相关内容。

首先，热分析是通过求解热传导方程来模拟物体的温度场分布。

热传导方程描述了物体内部的热传导行为，可以用来计算物体不同部位的温度。

在ANSYS中，可以通过设置边界条件、材料属性和加热源等参数来进行热分析。

对于热分析，首先需要定义模型的几何形状。

在ANSYS中，可以使用几何建模工具创建物体的三维模型，或者导入其他CAD软件的模型文件。

然后，在几何模型上定义网格，将物体划分为小的单元，以便求解热传导方程。

ANSYS提供了自动网格划分工具，可以根据用户设置的参数自动生成网格。

接下来，需要为每个单元指定材料属性。

不同材料的热导率、热容和密度等参数不同，会对热传导方程的求解结果产生影响。

在ANSYS中，可以预定义一些常用材料的属性，例如金属、塑料、陶瓷等，并可以根据需要创建自定义材料的属性。

在热分析中，还需要定义物体表面的边界条件。

边界条件可以是固定温度、固定热流量或者固定热通量等。

通过设置合适的边界条件，可以模拟各种实际情况下的热载荷。

例如，在电子设备的热分析中，可以将电子元件的表面设置为固定温度，以模拟电子元件的热散热行为。

除了边界条件，还可以在模型中添加加热源。

加热源可以是点热源、面热源或体热源等。

通过设置加热源的功率和位置，可以模拟物体在外界热源的作用下的温度分布。

例如，在汽车发动机的热分析中，可以将汽缸的燃烧室设置为体热源，以模拟燃烧产生的热量对发动机的影响。

在设置完模型参数后，可以使用ANSYS的求解器来求解热传导方程。

求解器会将边界条件、材料属性和加热源等参数代入到热传导方程中，并计算出物体的温度场分布。

在求解过程中，可以通过设置收敛准则来控制求解的精度和稳定性。

求解完热传导方程后，可以使用ANSYS提供的后处理工具来分析结果。

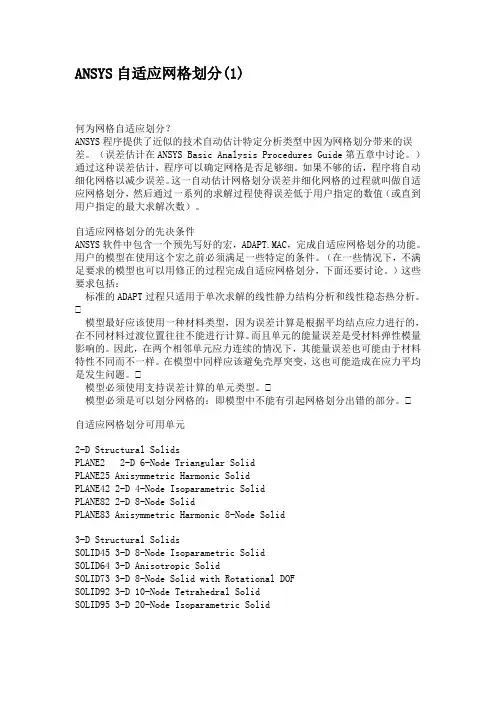

ANSYS自适应网格划分(1)何为网格自适应划分？ANSYS程序提供了近似的技术自动估计特定分析类型中因为网格划分带来的误差。

（误差估计在ANSYS Basic Analysis Procedures Guide第五章中讨论。

）通过这种误差估计，程序可以确定网格是否足够细。

如果不够的话，程序将自动细化网格以减少误差。

这一自动估计网格划分误差并细化网格的过程就叫做自适应网格划分，然后通过一系列的求解过程使得误差低于用户指定的数值（或直到用户指定的最大求解次数）。

自适应网格划分的先决条件ANSYS软件中包含一个预先写好的宏，ADAPT.MAC，完成自适应网格划分的功能。

用户的模型在使用这个宏之前必须满足一些特定的条件。

（在一些情况下，不满足要求的模型也可以用修正的过程完成自适应网格划分，下面还要讨论。

）这些要求包括：标准的ADAPT过程只适用于单次求解的线性静力结构分析和线性稳态热分析。

模型最好应该使用一种材料类型，因为误差计算是根据平均结点应力进行的，在不同材料过渡位置往往不能进行计算。

而且单元的能量误差是受材料弹性模量影响的。

因此，在两个相邻单元应力连续的情况下，其能量误差也可能由于材料特性不同而不一样。

在模型中同样应该避免壳厚突变，这也可能造成在应力平均是发生问题。

模型必须使用支持误差计算的单元类型。

模型必须是可以划分网格的：即模型中不能有引起网格划分出错的部分。

自适应网格划分可用单元2-D Structural SolidsPLANE2 2-D 6-Node Triangular SolidPLANE25 Axisymmetric Harmonic SolidPLANE42 2-D 4-Node Isoparametric SolidPLANE82 2-D 8-Node SolidPLANE83 Axisymmetric Harmonic 8-Node Solid3-D Structural SolidsSOLID45 3-D 8-Node Isoparametric SolidSOLID64 3-D Anisotropic SolidSOLID73 3-D 8-Node Solid with Rotational DOFSOLID92 3-D 10-Node Tetrahedral SolidSOLID95 3-D 20-Node Isoparametric Solid3-D Structural ShellsSHELL43 Plastic quadrilateral ShellSHELL63 Elastic Quadrilateral ShellSHELL93 8-Node Isoparametric Shell2-D Thermal SolidsPLANE35 2-D 6-Node Triangular SolidPLANE75 Axisymmetric Harmonic SolidPLANE55 2-D 4-Node Isoparametric SolidPLANE77 2-D 8-Node SolidPLANE78 Axisymmetric Harmonic 8-Node Solid3-D Thermal SolidsSOLID70 3-D 8-Node Isoparametric SolidSOLID87 3-D 10-Node Tetrahedral SolidSOLID90 3-D 20-Node Isoparametric Solid3-D Thermal ShellsSHELL57 Plastic Quadrilateral ShellANSYS自适应网格划分(2)如何使用自适应网格划分：基本过程进行自适应网格划分的基本过程包括如下步骤：1. 象其他线性静力分析或稳态热分析一样，先进入前处理器（/PREP7或Main Menu>Preprocessor）。

【分享】复杂几何模‎型的系列网‎格划分技术‎众所周知，对于有限元‎分析来说，网格划分是‎其中最关键‎的一个步骤‎，网格划分的‎好坏直接影‎响到解算的‎精度和速度‎。

在ANSY‎S中，大家知道，网格划分有‎三个步骤：定义单元属‎性（包括实常数‎）、在几何模型‎上定义网格‎属性、划分网格。

在这里，我们仅对网‎格划分这个‎步骤所涉及‎到的一些问‎题，尤其是与复‎杂模型相关‎的一些问题‎作简要阐述‎。

一、自由网格划‎分自由网格划‎分是自动化‎程度最高的‎网格划分技‎术之一，它在面上（平面、曲面）可以自动生‎成三角形或‎四边形网格‎，在体上自动‎生成四面体‎网格。

通常情况下‎，可利用AN‎S YS的智‎能尺寸控制‎技术（SMART‎S IZE命‎令）来自动控制‎网格的大小‎和疏密分布‎，也可进行人‎工设置网格‎的大小（AESIZ‎E、LESIZ‎E、KESIZ‎E、ESIZE‎等系列命令‎）并控制疏密‎分布以及选‎择分网算法‎等（MOPT命‎令）。

对于复杂几‎何模型而言‎，这种分网方‎法省时省力‎，但缺点是单‎元数量通常‎会很大，计算效率降‎低。

同时，由于这种方‎法对于三维‎复杂模型只‎能生成四面‎体单元，为了获得较‎好的计算精‎度，建议采用二‎次四面体单‎元（92号单元‎）。

如果选用的‎是六面体单‎元，则此方法自‎动将六面体‎单元退化为‎阶次一致的‎四面体单元‎，因此，最好不要选‎用线性的六‎面体单元（没有中间节‎点，比如45号‎单元），因为该单元‎退化后为线‎性的四面体‎单元，具有过刚的‎刚度，计算精度较‎差；如果选用二‎次的六面体‎单元（比如95号‎单元），由于其是退‎化形式，节点数与其‎六面体原型‎单元一致，只是有多个‎节点在同一‎位置而已，因此，可以利用T‎C HG命令‎将模型中的‎退化形式的‎四面体单元‎变化为非退‎化的四面体‎单元，减少每个单‎元的节点数‎量，提高求解效‎率。

在有些情况‎下，必须要用六‎面体单元的‎退化形式来‎进行自由网‎格划分，比如，在进行混合‎网格划分（后面详述）时，只有用六面‎体单元才能‎形成金字塔‎过渡单元。

第 3章 ANSYS 13.0 Workbench网格划分及操作案例网格是计算机辅助工程（CAE）模拟过程中不可分割的一部分。

网格直接影响到求解精 度、求解收敛性和求解速度。

此外，建立网格模型所花费的时间往往是取得 CAE 解决方案所 耗费时间中的一个重要部分。

因此，一个越好的自动化网格工具，越能得到好的解决方案。

3.1 ANSYS 13.0 Workbench 网格划分概述ANSYS 13.0 提供了强大的自动化能力，通过实用智能的默认设置简化一个新几何体的网 格初始化，从而使得网格在第一次使用时就能生成。

此外，变化参数可以得到即时更新的网 格。

ANSYS 13.0 的网格技术提供了生成网格的灵活性，可以把正确的网格用于正确的地方， 并确保在物理模型上进行精确有效的数值模拟。

网格的节点和单元参与有限元求解，ANSYS 13.0在求解开始时会自动生成默认的网格。

可以通过预览网格，检查有限元模型是否满足要求，细化网格可以使结果更精确，但是会增 加 CPU 计算时间和需要更大的存储空间，因此需要权衡计算成本和细化网格之间的矛盾。

在 理想情况下，我们所需要的网格密度是结果随着网格细化而收敛，但要注意：细化网格不能 弥补不准确的假设和错误的输入条件。

ANSYS 13.0 的网格技术通过 ANSYS Workbench的【Mesh】组件实现。

作为下一代网格 划分平台， ANSYS 13.0 的网格技术集成 ANSYS 强大的前处理功能， 集成 ICEM CFD、 TGRID、 CFX­MESH、GAMBIT网格划分功能，并计划在 ANSYS 15.0 中完全整合。

【Mesh】中可以根 据不同的物理场和求解器生成网格，物理场有流场、结构场和电磁场，流场求解可采用 【Fluent】、【CFX】、【POLYFLOW】，结构场求解可以采用显式动力算法和隐式算法。

不同的 物理场对网格的要求不一样，通常流场的网格比结构场要细密得多，因此选择不同的物理场， 也会有不同的网格划分。

Ansys Workbench网格控制之——局部网格控制虽然我们学习了全局网格控制的方法，但是在对模型网格划分时，我们一般先接受默认值或定义少量参数，利用Relevance 、Relevance Center、Transition等进行全局网格调整，在必要的区域依靠Advanced Size Functions（高级尺寸函数）细化网格。

我们对网格划分的整体思路是先进行整体网格控制，然后对被选的边、面进行网格细化。

局部网格控制工具在Mesh Control下，或右击Mesh——insert 下。

局部网格设置局部网格控制包含了8个工具，分别是Method（网格划分方法）、Sizing （网格尺寸）、Contact Sizing（接触网格尺寸）、Refinement （细化）、Face Meshing（映射面网格）、Match Control（匹配控制）、Pinch（收缩）、Inflation （膨胀）等。

1 Method网格划分方法Method网格划分方法1.1 Automatic 自动划分法若实体在整体上可扫掠，则划分为六面体，否则划分为四面体。

因为我们用来分析的几何体往往没有那么规整，要达到整体上课扫掠几率是很低的，所以在用Automatic 划分网格时，往往划出来的都是四面体，如下图所示。

对于可扫掠可理解为模型截面无突变，可通过一次性拉伸、扫掠、多截面扫掠等建模方法得到的实体，具体规则见1.4。

自动划分的网格1.2 Tetrahedrons四面体网格优点：适用于任意体，适应性强。

能快速生成。

在关键区域容易使用曲率和近距细化网格。

可使用膨胀细化实体边界的网格。

缺点：在近似网格密度下，单元节点数高于六面体网格。

不能使网格在一个方向排列。

不适合于薄实体或环形体。

1.3 Hex Dominant六面体主导网格法先在几何体表面生成六面体网格，再按需要填充六面体、棱锥或四面体单元。

最终的网格往往是外6面体内4面体。

Ansys_workbench网格划分相关Mesh 网格划分方法—四面体(Patch Conforming和Patch Independent)、扫掠、自动、多区、CFX划分1.四面体网格优点—适用于任意体、快速自动生成、关键区域使用曲度和近似尺寸功能细化网格、可使用边界层膨胀细化实体边界。

缺点—在近似网格密度下，单元和节点数高于六面体网格、不可能使网格在一个方向排列、由于几何和单元性能的非均质性，不适用于薄实体或环形体常用参数—最小和最大尺寸、面和体的尺寸、Advanced尺寸功能、增长比(Growth—对CFD逐渐变化，避免突变)、平滑(smooth—有助于获得更加均匀尺寸的网格)、统计学(Statistics)、Mesh MetricsPathch Conforming—默认考虑几何面和体生成表面网格，会考虑小的边和面，然后基于TGRID Tetra算法由表面网格生成体网格。

作用—多体部件可混合使用Patch Conforming四面体和扫掠方法共同生成网格，可联合Pinch Control 功能有助于移除短边，基于最小尺寸具有内在网格缺陷Patch Independent—基于ICEM CFD T etra算法，先生成体网格并映射到表面产生表面网格。

如果没有载荷或命名，就不考虑面和边界(顶点和边)，此法容许质量差的CAD几何。

作用—可修补碎面、短边、差的面差数，如果面上没有载荷或者命名，就不考虑面和边了，直接将网格跟其它面作一体划。

如果有命名则要单独划分该区域网格体膨胀—直接选择要膨胀的面，就可使面向内径向生成边界层面膨胀—选择要膨胀的面，在选择面的边，就可以向面内膨胀2.扫掠网格体须是可扫掠的、膨胀可产生纯六面体或棱柱网格，手动设置源和目标面，通常一对一，薄壁模型(Src/Trg选择Manual Thin)可自动划分多个面，在厚度方向上划分多个单元。

3.自动化分网格—应该划分成四面体，其与扫掠取决于体是否可扫掠，同一部件的体有一致网格，可程序化控制膨胀4.多区扫掠网格划分—基于ICEM CFD六面体模块，多区划分完后，可给多区添加膨胀5.CFX网格—使用四面体和棱柱网格对循环对称或旋转对称几何划分网格，不考虑网格尺寸或没有网格应用尺寸可使用CFX网格全局网格控制1.Physics Preference 物理设置包括力学(Mechanical)、CFD、电磁(Electromagnetic)、显示(Explicit)分析2.结构分析—使用哪个高阶单元划分较为粗糙的网格。

[转载][转载][ANSYS]很少有⼈知道的ANSYS的⼏个实⽤⽤法原⽂地址：[转载][ANSYS]很少有⼈知道的ANSYS的⼏个实⽤⽤法作者：海天奥博在实⽤ansys的过程中，总结出两个实⽤功能，拿出来跟⼤家分享1、ANSYS的UNDO功能，多数⼈都认为ansys没有undo功能。

其实这个功能⼀直就存在，只是菜鸟们不知道⽽已，ansys有⼊门⽔平的使⽤者肯定都知道：在安装⽬录apdlstart80.ans(8.0版，其他版本相应数值变化)，后⾯加上两⾏命令/undo,on$*abbr,undo,undo.启动ansys以后就会出现⼀个undo的快捷⼯具2、喜欢⽤apdl的朋友可能会碰到这么⼀个⿇烦：就是当运算量较⼤的时候不知道什么算完，要是电脑能算完后⾃动关机就好了。

最近我就为这个问题伤了不少脑筋，有个项⽬运算量⾮常⼤，我在⾃⼰家的电脑上⾜⾜算了⼀个多星期，我⽩天上班，⽤下⾯的命令实现了运算完成后电脑⾃动关机，等我某天发现了再来处理结果。

（绝对原创）在apdl程序的最后加上如下命令：*cfopen,autoshutdown,,new*vwrite,('shutdown -s -f -t 60 -c "ANSYS运算完毕，即将关机!——qflut"')*cfclose/syp,autoshutdown.bat3、从ansys9开始软件部分命令开始⽀持中⽂了，如ask，multpro等绘制等值线期刊上⼤都不⽤彩⾊，所以打出的云图⼀⽚模糊，⽆法识别，这时候可以选择出等值线图，但是等值线图也是彩⾊的，如何把它转成⿊⽩的呢？开始是抓图后⽤Photoshop处理，太⿇烦，ansys⾃⼰⾏不⾏呢？⽅法如下：1 ⽤命令jpgprf,500,100,1将背景变为⽩⾊；2 plotctrls>device option中，把vector mode改为on,画出等值线图；3 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输⼊⼀个数值，值越⼤，图中的label越少；4 plotctrls>style>colors>contour colors,将所有的系列都改为⿊⾊;5 如果不喜欢ansys给出的MX,MN标志，可以⽤plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off就可以了。

ANSYS扫掠生成网格来源: 发布时间: 2012-08-14 00:44 269 次浏览大小: 16px 14px 12px 在激活体扫掠（VSWEEP）之前按以下步骤进行：1确定体的拓扑模型能够进行扫掠，如果是下列情况之一则不能扫掠：体的一个或多个侧面包含多于一个环；体包含多于一个壳；体的拓扑源面于目标面不是相对的。

2确定已定义合适的二维和三维单元类型，例如，如在激活体扫掠（VSWEEP）之前按以下步骤进行：1确定体的拓扑模型能够进行扫掠，如果是下列情况之一则不能扫掠：体的一个或多个侧面包含多于一个环；体包含多于一个壳；体的拓扑源面于目标面不是相对的。

2确定已定义合适的二维和三维单元类型，例如，如果对源面进行预网格划分，CAE，CAE咨询，有限元软件培训并想扫掠成包含二次六面体的单元，应当先用二次二维面单元对源面划分网格。

3确定在扫掠操作中如何控制生成单元层数，即沿扫掠方向生成的单元数。

可知如下方法控制：命令：EXTOPT,ESIZE,Val1,Val2.GUI: Main Menu>Preprocessor>Meshing>Mesh>Volumes Sweep>Sweep Opts弹出Sweep Options对话框，如图2－39所示。

框中各项的意义依次是：是否清除源面的面网格，在无法扫掠处是否用四面体单元划分网格，程序自动选择源面和目标面还是用户手动选择，在扫掠方向生成多少单元数，在扫掠方向生成的单元尺寸比率。

其中关于源面、目标面、扫掠方向和生成单元数的含义如图2－40所示。

4确定体的源面和目标面。

ANSYS在源面上使用的是面单元模式（三角形或者四边形），用六面体或者楔形单元填充体。

目标面是仅与源面相对的面。

5有选择的对源面、目标面和边界面划分网格。

体扫掠操作的结果会因在扫掠前是否对模型的任何面（源面、目标面和边界面）划分网格而不同。

典型情况是用户在扫掠之前对源面划分网格，如果不划分，则ANSYS程序会自动生成临时面单元，在确定了体扫掠模式之后就会自动清除。

Workbench Mesh 网格划分分析步骤网格划分工具平台就是为ANSYS 软件的不同物理场和求解器提供相应的网格文件，Workbench 中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post 等。

网格文件有两类：①有限元分析（FEM）的结构网格：结构动力学分析，电磁场仿真，显示动力学分析（AUTODYN，ANSYS LS DYNA）；②计算流体力学（CFD 分析）分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：（1）结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的（单元边上包含中节点）；（2）CFD 网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②由于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。

④CFD 网格的四面体单元通常是一阶的（单元边上不包含中节点）一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化（不同CFD 求解器也有不同的要求）；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse平滑度过渡Mechanical CFD Electromagnetic ExplicitKept Dropped Kept DroppedMedium Medium Medium FineFast Slow Fast Slow注：上面的几项分别对应Advanced 中的Element Midside Nodes，以及Sizeing 中的Relevance Center，Smoothing，Transition。

fluent meshing 描述几何结构什么是流畅网格生成(Fluent Meshing)？流畅网格生成(Fluent Meshing)是一种计算流体力学(CFD)方法，用于创建高质量、规则化的网格模型。

它是在ANSYS Fluent软件中使用的一种自动化网格生成工具，用于对复杂的几何结构进行建模和分析。

Fluent Meshing如何描述几何结构？Fluent Meshing使用多种技术和算法来描述几何结构。

它可应用于不同类型的几何结构，包括二维平面、三维立体和复杂几何体。

在描述几何结构时，Fluent Meshing主要关注以下几个方面：1.与几何相对应的边界：Fluent Meshing通过将边界条件分配给几何体的不同部分来描述几何结构。

这些边界条件可以是流体入口和出口，或者是固体边界，如壁面或物体表面。

2.模型尺寸和几何形状：Fluent Meshing可以通过输入尺寸和几何形状参数来描述几何结构。

它可以接受CAD文件或手动定义的几何形状，并使用这些输入来生成网格模型。

3.体积和曲面网格：Fluent Meshing通过将几何结构分割为空间体积和曲面网格来描述几何形状。

这些网格可以根据所需的分辨率进行细分，并通过控制网格点的密度来实现不同区域的细化。

4.边界层和边界层网格：Fluent Meshing可以生成用于边界层模拟的边界层网格。

边界层网格是距离几何表面最近的网格区域，用于模拟与固体表面接触的流体层。

Fluent Meshing如何生成网格模型？Fluent Meshing生成网格模型的过程涉及多个步骤和算法。

以下是一般的网格生成过程：1. 几何预处理：在使用Fluent Meshing之前，需要对几何结构进行预处理。

这包括检查几何结构的完整性和合理性，修复任何错误或异常，并使其符合Fluent Meshing的要求。

2. 网格设置和参数输入：在开始生成网格之前，需要设置网格的参数和输入。

ansys模型切分方法
在 ANSYS 中，模型的切分是指将大型几何体划分成更小的部分，以便进行
有限元分析或其他仿真。

这样的切分通常称为网格划分（Meshing）。

以下是 ANSYS 中常用的一些切分方法：
1．手动划分：用户可以手动在 ANSYS 中选择几何体的特定区域，并进行切分。

这种方法通常用于简单几何体，但对于复杂几何体可能比较繁琐。

2．自动划分：ANSYS 提供了自动网格划分工具，可以自动将几何体划分为
合适的网格。

这些工具会根据用户定义的参数，如最大网格尺寸、最小网格尺寸等，自动进行划分。

3．Tetrahedral 划分：对于三维几何体，ANSYS 常用的切分单元是四面体（Tetrahedral）。

ANSYS 可以根据用户定义的条件自动创建四面体网格。

4．Hexahedral 划分：对于规则结构的几何体，可以使用六面体（Hexahedral）元素。

这种类型的切分可以提供更好的数值稳定性和更准确的结果，但在处理复杂几何体时可能较为困难。

5．面网格划分：ANSYS 也支持在二维平面上进行划分，这主要用于二维几
何体的建模。
