拖拉管施工

拖拉管施工方案范文一、前期准备工作1.明确工程要求：了解施工任务书和设计图纸，明确施工范围、施工要求、施工进度、质量要求等。

2.获取施工场地：确定施工场地的坐标，测量标高，清理障碍物，并进行土地勘察和土壤测试，确保施工安全。

3.资源准备：根据施工计划，合理安排和调配人力、物力、财力等资源，确定所需的施工设备和材料。

4.安全保护：确定施工现场的安全防护措施，包括设置安全警示标志、安装安全护栏、制定事故应急预案等。

二、施工方案1.管道布置：根据设计图纸，确定管道的布置方案，包括管道的走向、坡度、埋深、井口位置等，确保管道的稳定性和通畅性。

2.挖土施工：根据管道布置方案，使用挖掘机、推土机等机械设备进行挖土作业，把土方料运输到指定的堆放地点，并进行现场平整工作。

3.管道安装：选择合适的材料和连接方式，按照设计要求进行管道的安装，包括管道的连接、固定和防腐等工作，确保管道的牢固性和密封性。

4.管道测试：在管道安装完成后，使用适当的方法对管道进行测试，包括水压试验、泄漏测试等，确保管道的质量和可靠性。

5.管道保护：在管道测试合格后，进行管道的保护工作，包括回填土方、修复场地、设置标志牌等，确保管道的安全和美观。

6.施工记录：在施工过程中，详细记录施工情况、工程量和材料消耗等信息，编制施工记录表和竣工报告，并进行核查和存档，以备后续审查和验收。

三、施工措施1.施工组织：根据施工方案，成立施工组织机构，明确各岗位的职责和权限，制定施工管理制度，确保施工的有序进行。

2.动土施工：在挖土施工前，对挖掘机等设备进行检查和维修，保证设备的正常运行，根据挖土情况调整挖掘机的操作参数，提高施工效率。

3.管道安装：在管道安装前，检查管道和管件的质量，并进行清洗和除锈处理，根据管道走向安装管道，使用合适的连接方式连接管道和管件，确保连接的牢固性和密封性。

4.施工质量管理：进行施工中的质量检查和验收，定期检测水质和气质，监测地下水位和土壤湿度，及时发现和解决施工质量问题，确保施工质量达标。

非开挖工程拖拉管施工方案一、引言非开挖工程是通过利用现代技术和设备，在不开挖地表和不破坏地表设施的情况下进行管道敷设和维修。

在城市建设和维护中，由于市区的地面交通、绿化、地下设施等已经很复杂，因此非开挖工程成为了城市管线建设的主要选择之一。

其中，拖拉管施工方式作为一种成熟的非开挖技术，被广泛应用于城市管线建设和维修中。

本文主要针对非开挖工程拖拉管施工方案进行介绍和分析，以便为相关技术人员和工程师提供参考。

二、拖拉管施工概况拖拉管施工是一种采用特制的起始井和终点井，并借助地下水和定向钻机，通过将管道管件一节一节地穿越地下障碍，并最终将管道拉入地下的一种非开挖管道建设方式。

相比于传统的开挖敷设管道方式，拖拉管施工的优势在于施工周期短、造成的环境污染少、对道路交通影响小等。

拖拉管施工的基本流程包括：确定施工路线，并进行现场勘察和地质勘测；制作起始井和终点井，并进行地下管线的测绘；选择合适的钻井设备和管道材料等辅助设备；进行现场施工，包括钻井、安装管件、拉管等；最终进行管道的测试和验收。

三、拖拉管施工方案1. 施工前准备1.1 确定施工路线在进行拖拉管施工前，需要对管线敷设的路线进行详细的规划和勘察。

这包括确定敷设管道的起点和终点，以及整个管线敷设的走向。

必须要考虑影响施工的地下障碍物，如其他市政管线、地铁、地下通道、电力设施等，并排除敷设管道的不合适区域。

同时，还需要根据规划的施工路线对地下环境进行勘察，包括地下水域、土层情况等。

1.2 地下管线测绘根据规划的施工路线，需要对地下管线进行详细的测绘和记录。

这包括测量地下管线的位置、深度、长度等信息，并绘制相应的地下管线平面图。

测绘的结果将为后续施工提供必要的参考信息，也可以帮助施工人员发现潜在的隐患和风险。

1.3 确定施工时间和计划在施工前需要根据工程规模和施工条件确定施工周期和计划。

对于施工条件复杂的地段，需要根据实际情况合理安排施工时间，并制定详细的施工计划。

拖拉管是用开槽放入管道，然后钻孔在另一边用拖拉机械将管道拖拉过来，一般都是一次管道焊接成型后施工。

顶管一般在两侧要设置工作井和接受井，然后再工作井里将管道一节顶进大部分后，再焊接另一节，逐步将管道顶到对面接受井。

拖拉管简单，施工方便，顶管施工复杂，施工时间长。

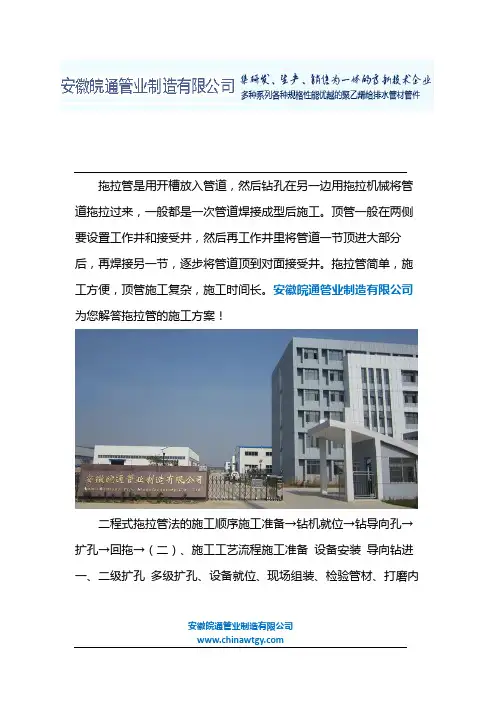

安徽皖通管业制造有限公司为您解答拖拉管的施工方案！二程式拖拉管法的施工顺序施工准备→钻机就位→钻导向孔→扩孔→回拖→（二）、施工工艺流程施工准备设备安装导向钻进一、二级扩孔多级扩孔、设备就位、现场组装、检验管材、打磨内安徽皖通管业制造有限公司口（管材接续）、测位钻孔、回拖扩孔、拉管入孔（敷设管材）、清理现场、整理资料等。

拖拉管是用开槽放入管道，然后钻孔在另一边用拖拉机械将管道拖拉过来，一般都是一次管道焊接成型后施工。

顶管一般在两侧要设置工作井和接受井，然后再工作井里将管道一节顶进大部分后，再焊接另一节，逐步将管道顶到对面接受井。

拖拉管简单，施工方便，顶管施工复杂，施工时间长。

施工依据1、施工设计图纸2、施工建筑手册3、给排水施工规范4、市政建筑验收规范5、本单位类似工程的施工经验施工方法1、PVC排污管材简介:该产品采用UPVC边角料，辅之增塑剂(ACR 、CPE、K76)，稳定润滑剂，科学搭配挤出成型，UPVC管材安徽皖通管业制造有限公司内壁光滑，输液量大，运行耗能低，不易堵塞。

材质经过几次高温造粒，然后成型，对水和环境无污染。

具备UPVC管材良好的耐腐蚀性，不易氧化，不导电。

管道辅设时不需做任何防腐处理。

质量轻，运输方便，施工强度低，速度快，明显降低施工费用，该管材密度仅为铸铁管的1/5，是混凝土管的1/3。

维修方面，维护费用低。

2、非开挖定向引进:定向钻牵引施工又称导向钻进施工,是非开挖敷设地下管线技术的一种,其中主要工艺流程为:施工准备、导向孔施工、反拉扩孔、成孔、牵引管道、砌检查井、验收、清场。

管道检查管道回扩头顺着原孔推至P 点出土,顺次回扩拖管,完成O段管道的敷设。

拖拉管在流土层中施工产生的危害与补救高天下目前，水平定向钻非开挖技术在进行管线铺设中，被广泛应用，俗称拖拉管。

拖拉管的广泛运用，解决了许多开挖施工难题，他直接穿越障碍物，从施工不可行到可行，有效地降低劳动强度和成本。

但是该施工方法在穿越砂质粉土地层和流沙层时，可能产生不可估量的危害，作为设计和施工人员必须充分估计到，及早预防，将危害消除在萌芽状态。

某工程施工弱电管道时，从桥边水下通过，采用拖拉管施工方法，施工完成后，桥台下沉，栏杆脱落，该桥为三跨双曲拱桥，如桥台向外位移直接垮桥，还好，是老桥，台后回填土多年运行已密实，只下沉，又及时台后注水泥浆补救，才不至于产生立即垮塌事故。

对事故原因从如下几方面分析，并提出即时补救方法如下：1、桥位场地地质。

①-1层杂填土：杂色，松散～稍密，由粘性土夹较多碎石和块石等组成，不均匀，填龄大于5年，大部分上部有50公分混凝土路面。

①-2层素填土：黄褐色、灰色，松散～稍密，主要由粉质粘土等组成，不均匀，偶夹植物根茎，为近期回填土，填龄大于5年。

②层粉质粘土混卵砾石：褐黄色，可塑，中等压缩性。

卵砾石为稍密～中密，磨圆度一般，多呈亚圆形，多在1～5cm之间，最大直径超过6cm，砾石成分为石英质，卵砾石含量5%～20%左右，粉质粘土混细砂充填。

②-1层粉质土：黄褐色、灰色，软塑，局部可塑，局部为粘土，土质不均一，中等偏高压缩性，刀切面稍有光泽，韧性、干强度中等。

②-2层淤泥质粉质粘土：灰色，流塑，局部软塑，局部为淤泥质粘土、粉质粘土，含少量腐植物，土质不均一，高压缩性，干强度、韧性中偏低。

以下层略。

2、水平定向钻非开挖技术成孔工艺。

在施工中，如要完成DN600的 PE管施工，所需的扩孔直径会达900mm，在施工时导向孔钻进完成后，从出土点卸下导向钻头，换上换上φ350mm~φ900mm 回扩头进行多次多级反向回扩完成后。

在φ750mm回扩头的分动器后连接所穿越的管线进行拉管。
